Трансформаторы напряжения индуктивные измерительные VPU
| Номер в ГРСИ РФ: | РБ 03 13 5159 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Koncar-Instrument transformers Inc.", Хорватия |
Трансформаторы напряжения индуктивные измерительные VPU (далее трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5159 18 |
| Наименование | Трансформаторы напряжения индуктивные измерительные VPU |
| Год регистрации | 2018 |
| Номер сертификата | 11711 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2028-04-13 |
| Получатель сертификата | фирма "Koncar-Instrument transformers Inc.", Хорватия (HR) |
Производитель / Заявитель
фирма "Koncar-Instrument transformers Inc."
Адрес: J.Mocrovica 10,10090 Zagreb, CROATIA
Контакты: +385 1 37 94 074, +385 1 37 94 040
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверку трансформаторов с номинальным первичным напряжением 110/корень3 кВ, в т.ч. находящихся в эксплуатации и поверяемых ранее по ГОСТ 8.216-88, проводить по ГОСТ 8.216-2011. Поверку трансформаторов с номинальным первичным напряжением 220/корень3 кВ и 330/корень3 кВ проводить по МИ 3314-2001 "Рекомендация. Государственная система обеспечения единства измерений. Трансформаторы напряжения измерительные 220/корень3, 330/корень3 кВ. Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии "ПВЕ" (в части трансформаторов напряжения) специалистами Гомельского ЦСМС на базе передвижной лаборатории ППЛ-330, принадлежащей РУП "Гомельэнерго". |
Поверители
Скачать
|
Описание типа РБ 03 13 5159 18 [2013-09-30]
rb-03-13-5159-18_2013-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5159 18 [2018-05-03]
rb-03-13-5159-18_2018-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5159 18 [2023-04-13]
rb-03-13-5159-18_2023-04-13.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения индуктивные измерительные VPU (далее трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы напряжения индуктивные измерительные VPU имеют следующие модификации VPU-123, VPU-245, VPU-362.
Трансформаторы напряжения индуктивные измерительные VPU - маслонаполненные.
Корпус трансформатора состоит из основания, изолятора, сильфона и защитного колпака сильфона.
Основание трансформатора сделано из алюминиевого сплава или стали, которая защищается горячим оцинкованием и дополнительно перекрашивается для долговременной стойкости к коррозии. На основании установлена коробка вторичных зажимов, вместе с другими элементами, такими как обозначающие щитки, клапан для взятия пробы масла, ушки для подъема, зажимы для заземления.
Сильфон из нержавеющей стали компенсирует термическое расширение масла, и также показывает уровень масла в трансформаторе.
Изолятор трансформатора может быть изготовлен из фарфора или композита. Фарфоровые изоляторы делают из глиноземного фарфора, а изоляторы из композита состоят из резиновой трубы, упрочненной стекловолокном, и силиконовой юбки.
Первичный зажим сделан из алюминия или из электролитической меди, защищенной от гальванической коррозии (оловом или серебром).
Магнитопровод стержневого типа, сделан из листов электротехнической стали. Конструкция разомкнутого магнитпровода обеспечивает линейные характеристики намагничивания трансформатора, чем устраняется возможность феррорезонанса.щнутри сети.
Вторичные обмотки, из эмалированного медного провода, наматываются йрямо вокруг магнитопровода и обеспечивают равномерное распределение магнитного поля по высоте магнитопровода. Кроме того, большое сечение обмоток делает трансформатор стойким к коротким замыканиям, что делает его еще более взрывобезопасным.
Конструкция активной части позволяет обеспечить до 6-ти вторичных обмоток любых классов точности для измерения и/или защиты.
Первичную сторону высокого напряжения от вторичной стороны низкого напряжения отделяет бумага пропитанная маслом высокой диэлектрической прочности.
Бумажная изоляция проходит сушку в высоком вакууме и ее пропитывают ингибированным и дегазированным минеральным маслом.
Вторичные зажимы - болты с резьбой М8 изготовлены из нержавеющей стали. Зажим заземления - стандартное винтовое соединение (М12 х 35).
Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модификации трансформаторов |
VPU-123/245/362 |
|
Наибольшее рабочее напряжение, кВ |
126;252; 363 |
|
Сопротивление изоляции не ниже, МОм |
400 |
|
Поминальная частота переменного тока, Гц |
50 |
|
Номинальное первичное напряжение, кВ |
110/э/З; 220/^3; 330/^3 |
|
Номинальное вторичное напряжение, В |
100Л/3; НОЛ/З; 100; НО; 100/3; 110/3 |
|
Количество вторичных обмоток |
основных: до 3; дополнительных: 1 |
|
Классы точности трансформатора для измерительных обмоток |
0,2; 0,5; 1,0 |
|
Класс точности трансформатора для обмоток защиты (защи та, управление, автоматика, сигнализация) |
ЗР |
|
Номинальная выходная мощность, В А |
10; 20; 30; 50; 100; 200; 400; 600; 800; 1000; 1200 |
|
Коэффициент превышения напряжения |
1,2 долговременно |
|
Коэффициент превышения напряжения |
1,5 (1,9) (не более 30 с) |
|
Рабочие условия эксплуатации: - температура окружающего воздуха |
от минус 60 °C до плюс 45 °C |
1 абаритные размеры и масса трансформаторов определяются требованиями заказчика.

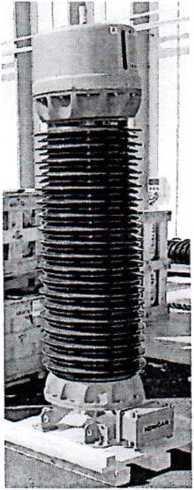

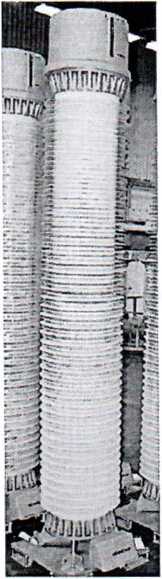

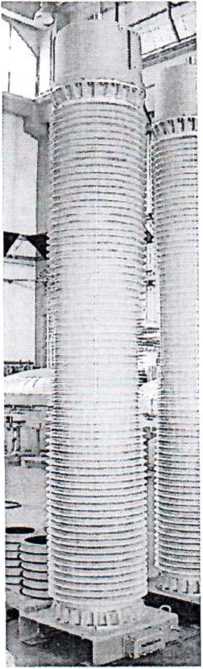

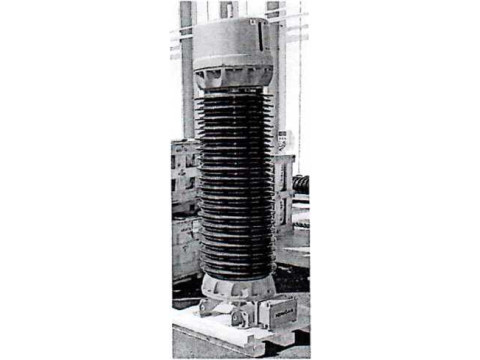

Рисунок 1 Внешний вид трансформаторов VPU-123, VPU-245, VPU-362
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит: трансформатор напряжения протокол заводских испытаний с отметкой ОТК руководство по эксплуатации паспорт упаковка
1 шт.;
1 экз.;
1 экз.;
1 экз.;
1 шт.
Поверка
Поверка трансформаторов напряжения индуктивных измерительных VPU с номинальным первичным напряжением ПОЛ/З кВ проводится в соответствии с ГОСТ 8.216-2011 "Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки".
Поверка трансформаторов напряжения индуктивных измерительных VPU с номинальным первичным напряжением 220/х/З кВ. и ЗЗО/хЗ кВ. проводится в соответствии с МИ 3314 - 2001 «Рекомендация. Государственная система обеспечения единства измерений. Трансформаторы напряжения измерительные 220/х/З, ЗЗО/х/З кВ. Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии "ПВЕ"».
Нормативные документы
|
ГОСТ 1983-2015 ГОСТ 1ЕС 61869-3-2015 |
«Трансформаторы напряжения. Общие технические условия» «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения» |
|
ГОСТ 8.216-2011 |
«Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки» |
|
МИ 3314-2001 |
«Рекомендация. Государственная система обеспечения единства измерений. Трансформаторы напряжения измерительные 220А/3, ЗЗО/л/З кВ. Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии "ИВЕ"». |
Заключение
Трансформаторы напряжения индуктивные измерительные VPU соответствуют требованиям ГОСТ 1983-2015, ГОСТ IEC 61869-3-2015 и документации «Kondar-Instrument transformers Inc.», г. Загреб, Хорватия.
Межповерочный интервал - не более 48 месяцев.
Государственные контрольные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33 Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
