Трансформаторы тока IOSK
| Номер в ГРСИ РФ: | РБ 03 13 6954 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Trench Germany GmbH", Германия |
|
Описание типа РБ 03 13 6954 19 [2019-04-10]
rb-03-13-6954-19_2019-04-10.pdf
|
Скачать |
Трансформаторы тока IOSK (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока до 363 кВ частотой 50 Гц и 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6954 19 |
| Наименование | Трансформаторы тока IOSK |
| Год регистрации | 2019 |
| Номер сертификата | 12388 |
| Дата регистрации | 2019-02-27 |
| Срок действия | 2024-02-27 |
| Получатель сертификата | фирма "Trench Italia S.r.l.", Италия (IT) |
Производитель / Заявитель
фирма "Trench Italia S.r.l."
Адрес: Strada Curagnata 37-17014, Cairo Montenotte
Контакты: Tel. +(39)019516111 Fax +(39)0195161401
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 6954 19 [2019-04-10]
rb-03-13-6954-19_2019-04-10.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока IOSK (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока до 363 кВ частотой 50 Гц и 60 Гц.
Область применения - применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Трансформаторы тока IOSK являются одноступенчатыми опорными, с числом вторичных обмоток до шести штук, из которых одна (или две) обмотка для измерений может иметь класс точности 0,2; 0,2S; 0,5 и 0,5S, а остальные обмотки предназначены для защиты и могут иметь классы точности 5Р и ЮР.
Трансформаторы тока имеют рымовидную конструкцию (head type design) с верхним расположением блока магнитопроводов с вторичными обмотками, который находится в алюминиевой оболочке тороидальной формы. Через центральные отверстия оболочки проходит короткая первичная обмотка, состоящая из коаксиального расположенных трубы и стержня из алюминия или меди, образующих два витка. При помощи одной переставляемой перемычки эти витки сое последовательно или параллельно, что позволяет производить пере:
II J S номинального коэффициента трансформации, изменяя в два раза номинальный первичный ток.
Основная изоляция - конденсаторная бумажно-масляная, она нанесена на блок магнитопроводов с вторичными обмотками.
Трансформатор тока имеет герметичную конструкцию с небольшим объемом масла. Для компенсации изменений объема масла при колебаниях температуры над «головой» трансформатора снаружи расположен сильфон из нержавеющей стали, соединенный с внутренней полостью трансформатора, заполненной маслом.
Сильфон одновременно обеспечивает безопасность трансформатора, разрушаясь при увеличении давления масла в баке.
Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки.

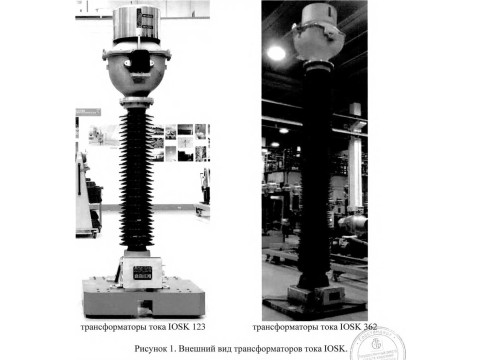

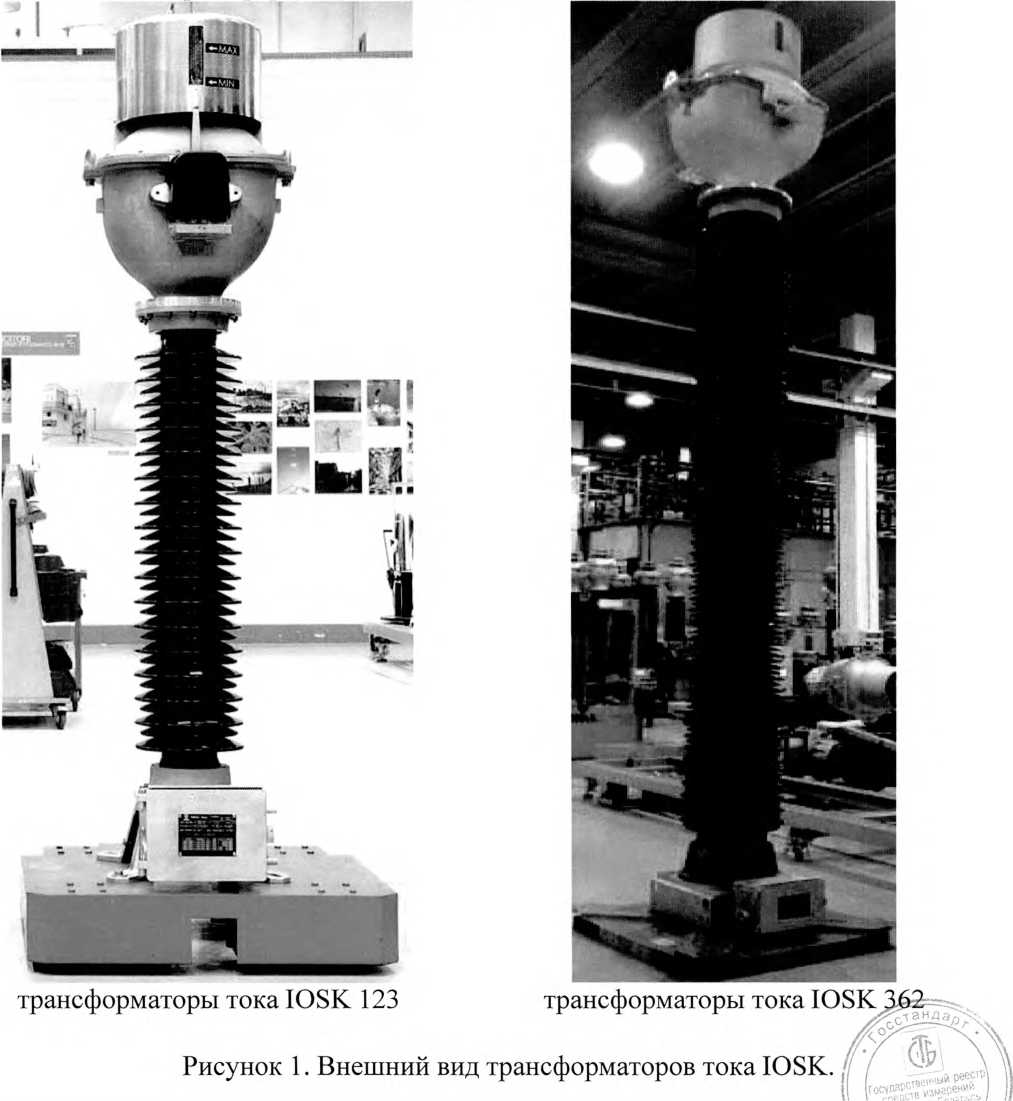

Общий вид трансформаторов тока приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформаторов тока приведены в таблице 1.
Таблица 1
|
Характеристики |
IOSK 123 |
IOSK 362 |
|
Номинальный первичный ток, А |
50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 1600, 2000, 3000, 4000, 5000 | |
|
Номинальный вторичный ток, А |
1 и 5 | |
|
Наибольшее рабочее напряжение, кВ |
126 |
363 |
|
Номинальное напряжение, кВ |
110 |
330 |
|
Класс точности измерительных обмоток |
0,2; 0,2S; 0,5; 0,5S | |
|
Класс точности обмоток защиты |
5Р; ЮР | |
|
Номинальный коэффициент безопасности |
5 - 10 | |
|
Номинальная частота, Гц |
50, 60 | |
|
Масса не более, кг |
от 190 до 750 |
от 500 до 1100 |
|
Габаритные размеры, мм - длина L - ширина W - высота Н |
от 580 до 920 от 800 до 1040 от 2200 до 3150 |
от 700 до 920 от 800 до 1040 от 3400 до 5100 |
|
Степень защиты, обеспечиваемая оболочкой (Код IP) |
IP54, IP55 | |
|
Условия эксплуатации: - температура окружающей среды, °C. |
от минус 60 до плюс 60 | |
Знак утверждения типа
Знак утверждения типа наносится на титульных листах Паспорта типографским способом.
Комплектность
Комплектность поставки включает: - Трансформатор тока;
- Паспорт;
- Инструкция по монтажу и эксплуатации трансформатора тока (на партию);
- Упаковка.
Нормативные документы
Техническая документация завода изготовителя «Trench Italia S.r.l.», Италия. ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
Поверка
Поверку осуществлять в соответствии с методикой поверки изложенной в ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Заключение
Трансформаторы тока IOSK соответствуют требованиям ГОСТ 7746-2015 и технической документации компанией «Trench Italia S.r.l.», Италия.
