Трансформаторы напряжения измерительные SVTR-10C
| Номер в ГРСИ РФ: | РБ 03 13 7002 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Nissin Electric Wuxi Co., Ltd", Китай |
|
Описание типа РБ 03 13 7002 19 [2019-06-06]
rb-03-13-7002-19_2019-06-06.pdf
|
Скачать |
Трансформаторы напряжения трехфазные SVTR-10C (далее по тексту -трансформаторы напряжения) предназначены для измерения и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 110 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7002 19 |
| Наименование | Трансформаторы напряжения измерительные SVTR-10C |
| Год регистрации | 2019 |
| Номер сертификата | 12513 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | фирма "Nissin Electric Wuxi Co., Ltd", Китай (CN) |
Производитель / Заявитель
фирма "Nissin Electric Wuxi Co., Ltd"
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 7002 19 [2019-06-06]
rb-03-13-7002-19_2019-06-06.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения трехфазные SVTR-10C (далее по тексту -трансформаторы напряжения) предназначены для измерения и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 110 кВ.
Область применения - трансформаторы предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (КРУЭ), которые устанавливаются в помещениях.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения SVTR-10C могут быть в однофазном и трехфазном исполнениях. Трансформаторы напряжения трехфазные выполнены в виде опорной конструкции и представляют собой сборку трех однофазных трансформаторов напряжения, смонтированных в одном корпусе, каждый из которых имеет первичную и вторичные обмотки. Выводы первичных обмоток расположены на нижней поверхности трансформаторов. Выводы вторичных обмоток расположены в верхней части трансформаторов в клеммной коробке. В качестве изолирующей среды во внутренних полостях трансформаторов используется электротехнический газ (элегаз). Трансформаторы комплектуются крышкой Для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
Общий вид трансформаторов напряжения приведен на рисунке 1.

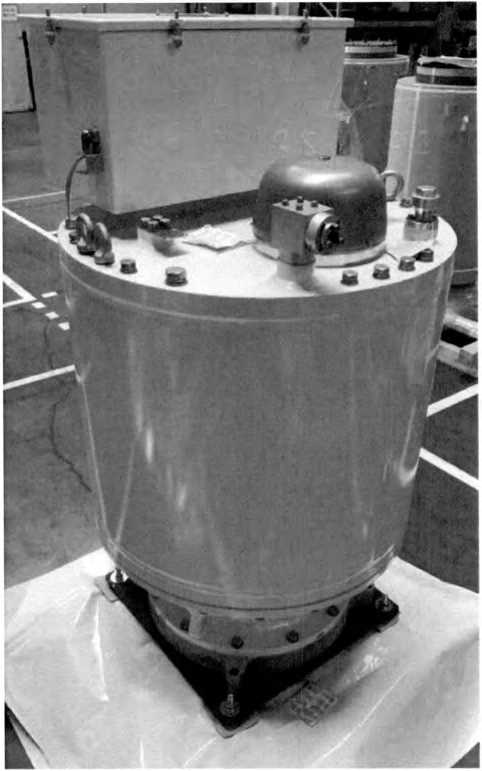

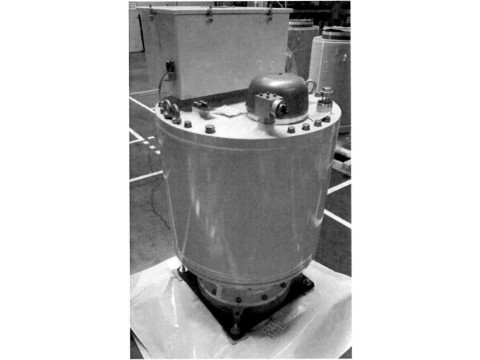

Рисунок 1. Внешний вид трансформаторов напряжения измерительных SVTR-10C.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформаторов напряжения приведены в таблице 1.
Таблица 1
|
Характеристики |
SVTR-10C |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальное напряжение первичных обмоток, кВ |
110/■'/з -------------------------------------------------------------------------------------------------------A f |
|
Номинальные напряжения вторичных обмоток, В |
100/л/З, 100 |
|
Класс точности вторичных обмоток / номинальная мощность не более, В-А |
0,2/150; 0,5/300; 3P/300 |
|
Номинальная частота, Гц |
50 |
|
Масса не более, кг |
700 |
|
Габаритные размеры не более, мм - диаметр - высота |
870 1700 |
|
Условия эксплуатации: - температура окружающей среды, °C; |
от 1 до 35 |
Знак утверждения типа
Знак утверждения типа наносится на титульных листах Паспорта типографским способом.
Комплектность
Комплектность поставки включает:
- Трансформатор напряжения;
- Паспорт.
Нормативные документы
Техническая документация завода изготовителя «Nissin Electric Wuxi Со., Ltd», Китай.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия».
ГОСТ IEC 61869-1-2015 «Трансформаторы измерительные. Часть 1. Общие требования».
ГОСТ IEC 61869-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения».
Поверка
Поверку осуществлять в соответствии с методикой поверки изложенной в ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Беларусь - не более 48 месяцев.
Заключение
Трансформаторы напряжения измерительные SVTR-10C соответствуют требованиям ГОСТ 1983-2015, ГОСТ IEC 61869-1-2015, ГОСТ IEC 61869-3-2012 и технической документации компанией «Nissin Electric Wuxi Со., Ltd», Китай.
