Трансформаторы напряжения индуктивные VEOT

Назначение

Трансформаторы напряжения индуктивные VEOT (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в сетях переменного тока промышленной частоты до 126 кВ.

Область применения - применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Трансформаторы представляют собой преобразователи напряжения индукционного типа. Сигнал выходного напряжения, пропорциональный первичному напряжению, служит для передачи измерительной информации приборам измерения, учета, защиты, автоматики, сигнализации и управлениия.

Трансформаторы напряжения состоят из рабочей части, головной части трансформатора, изолятора, контура с обмотками и распределительной коробки.

час

Рабочая часть включает в себя высоковольтные обмотки и вторичные обмотки, которые состоят из катушек с несколькими слоями изолированного медного кабеля. Несколько слоев высококачественной специальной бумаги обеспечивают изоляцию между каждым слоем обмотки. Первичная и вторичная обмотки плотно намотаны вокруг сердечника. Высоковольтные соединения представляют высококачественный ввод с бумажно-масляной изоляцией. Рабочая маслом, согласно принятым нормам.

Головная часть трансформатора оборудована первичным выводом и содержит наполненный маслом сильфон из нержавеющей стали, который являются расширителем для масла. Данный трансформатор герметично закрыт. Внешний видимый индикатор положения позволяет проверить уровень масла и рабочие условия. Благодаря герметичному уплотнению изоляционные характеристики диэлектрика будут сохранены во время эксплуатации.

Изолятор бывают двух типов. Изоляторы из глазурованного фарфора, имеющего электрический класс, крепятся цементирующим веществом на фланцах головки и на контуре. Изолятор из стекловолоконной композитной трубки с силиконовыми юбками присоединен на концах алюминиевых фланцев с помощью комбинации клея и усадки. Один фланец приварен к контуру, а другой закреплен при помощи винтов на нижней части головки.

Контур выполнен из литого алюминиевого сплава, содержит сердечник, первичную и вторичные обмотки поступают из масляной камеры через множественные изоляционные втулки в распределительную коробку, где они подключаются к болтовым выводам или к блоку выводов, согласно спецификации. Контур оснащен распределительной коробкой, подключением к заземлению и винтом для слива масла. Поставляется с монтажными петлями и отверстиями для подъема. Фирменная табличка прикреплена к наружной поверхности крышки распределительной коробки, табличка с диаграммой, если требуется, прикреплена к внутренней поверхности. Распределительная коробка имеет отверстия для кабелей.

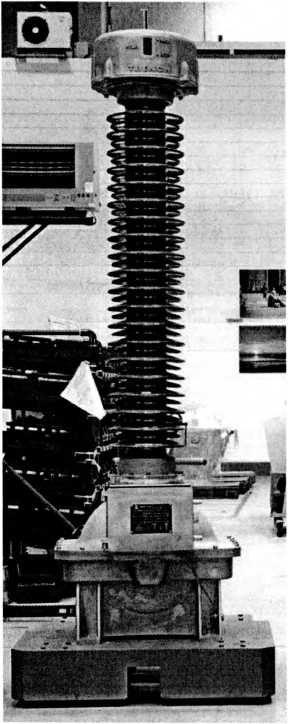

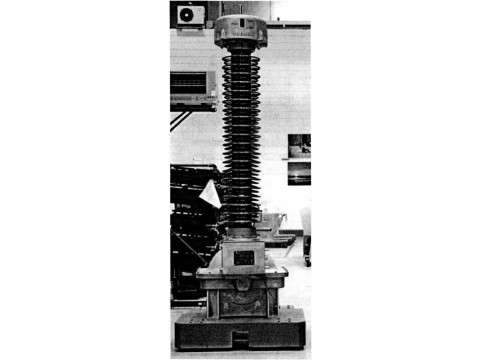

Рисунок 1. Внешний вид индуктивных трансформаторов напряжения VEOT.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики трансформаторов приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на титульных листах Паспорта типографским способом.

Комплектность

Комплектность поставки включает:

- Индуктивный трансформатор напряжения;

- Паспорт;

- Инструкция по монтажу и техническому обслуживанию высоковольтных трансформаторов;

- Упаковка.

Нормативные документы

Техническая документация завода изготовителя «Trench Italia S.r.l.», Италия.

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия».

ГОСТ IEC 61869-1-2015 «Трансформаторы измерительные. Часть 1. Общие требования».

ГОСТ IEC 61869-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения».

Поверка

Поверку осуществлять в соответствии с методикой поверки изложенной в ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.

Заключение

Индуктивные трансформаторы напряжения VEOT соответствуют требованиям, ГОСТ 1983-2015, ГОСТ IEC 61869-1-2015, ГОСТ IEC 61869-3-2012 и установленным в технической документации компанией «Trench Italia S.r.l.», Италия.
