Трансформаторы напряжения емкостные измерительные VCU
| Номер в ГРСИ РФ: | РБ 03 13 5160 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Koncar-Instrument transformers Inc.", Хорватия |
Трансформаторы напряжения емкостные измерительные VCU (далее трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5160 18 |
| Наименование | Трансформаторы напряжения емкостные измерительные VCU |
| Год регистрации | 2018 |
| Номер сертификата | 11712 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2028-04-13 |
| Получатель сертификата | фирма "Koncar-Instrument transformers Inc.", Хорватия (HR) |
Производитель / Заявитель
фирма "Koncar-Instrument transformers Inc."
Адрес: J.Mocrovica 10,10090 Zagreb, CROATIA
Контакты: +385 1 37 94 074, +385 1 37 94 040
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы метрологически обеспечены в Республике Беларусь, за исключением трансформаторов с номинальным первичным напряжением 750/корень3 кВ (исполнение VCU-765). |
| Методика поверки | Поверку трансформаторов с номинальным первичным напряжением 110/корень3 кВ проводить по ГОСТ 8.216-2011. Поверку трансформаторов с номинальным первичным напряжением 220/корень3 кВ и 330/корень3 кВ проводить по МИ 3314-2001 на месте эксплуатации при помощи преобразователя напряжения серии "ПВЕГ" (в части трансформаторов напряжения) специалистами Гомельского ЦСМС на базе передвижной лаборатории ППЛ-330, принадлежащей РУП "Гомельэнерго". |
| Признание поверки | Временно до создания эталонной базы в Республике Беларусь первичную и периодическую поверку трансформаторов с номинальным первичным напряжением 750/корень3 кВ (исполнение VCU-765) проводить по ГОСТ 8.216-2011 специалистами юридических лиц, входящих в государственную метрологическую службу Республики Беларусь, в аккредитованных поверочных лабораториях или в лаборатории фирмы-изготовителя. |
Поверители
Скачать
|
Описание типа РБ 03 13 5160 18 [2013-10-01]
rb-03-13-5160-18_2013-10-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5160 18 [2023-04-13]
rb-03-13-5160-18_2023-04-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5160 18 [2018-05-03]
rb-03-13-5160-18_2018-05-03.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения емкостные измерительные VCU (далее трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы напряжения емкостные измерительные VCU имеют следующие модификации VCU-123, VCU-245, VCU-362, VCU-765.
Трансформаторы напряжения емкостные измерительные VCU - маслонаполненные.
Емкостной делитель расположен внутри от одного до четырех изоляторов - блоков конденсатора связи в зависимости от первичного напряжения. Он состоит из пластинчатых конденсаторов, соединенных последовательно, сделанных из смешанного диэлектрика (полипропилен и конденсаторная бумажная пленка) вставленных между электродами из алюминиевой фольги.
Вверху каждого емкостного делителя, внутри изолятора, установлена металлическая мембрана из нержавеющей стали для компенсации термического расширения пропитывающей жидкости.
Емкостной делитель состоит из двух конденсаторов, конденсатора высокого напряжения (С1) и конденсатора промежуточного напряжения (С2). Отпайка промежуточного напряжения и низковольтные соединения емкостного делителя выводятся через внутренний проходной изолятор прямо в электромагнитное устройство.
Электромагнитное устройство расположено в баке в основании трансформатора. Оно состоит из промежуточного трансформатора, серии реакторов для компенсации смещения фазы из-за емкостного делителя, ограничителя перенапряжений защищающего промежуточный конденсатор и электромагнитное устройство, и демпфирующего устройства для подавления феррорезонансных колебаний.
Демпфирующее устройство состоит из последовательно соединённого
железным сердечником и резистора, и обеспечивает высокую способность затухания и стабильность трансформатора, без отрицательного влияния на класс точности и переходные характеристики.
На корпусе электромагнитного устройства установлена коробка вторичных зажимов, вместе с другими элементами, такими как маслоуказатель, обозначающие щитки, клапан для взятия пробы масла, ушки для подъема, зажимы для заземления.
Бак сделан из алюминиевого сплава или стали, которая защищается горячим оцинкованием и дополнительно перекрашивается для долговременной стойкости к коррозии.
Внешняя изоляция может быть из фарфора или композита. Фарфоровые изоляторы делают из глиноземного фарфора, а изоляторы из композита состоят из резиновой трубы, упрочненной стекловолокном, и силиконовой юбки.
Первичный зажим сделан из алюминия или из луженой меди. Форму и тип зажима конструируют согласно коэффициентам трансформации и действующим стандартам.
Вторичные зажимы расположены в коробке на основании.
Каждый трансформатор напряжения емкостного типа оснащен внешним высокочастотным (ВЧ) зажимом, расположенным на проходном изоляторе, на баке электромагнитного устройства.
Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модификации трансформаторов |
VCU-123/245/362/765 |
|
Наибольшее рабочее напряжение, кВ |
126;252;363;765 |
|
Сопротивление изоляции не ниже, МОм |
400 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальное первичное напряжение, кВ |
110/^3; 220/V3; 330/^3; 750/^3 |
|
Номинальное вторичное напряжение, В |
100/х'З; 110/V3; 100; 110; 100/3; 110/3 |
|
Количество вторичных обмоток |
основных: до 3; дополнительных: 1 |
|
Классы точности трансформатора для измерительных обмоток |
0,2; 0,5; 1,0 |
|
Класс точности трансформатора для обмоток защиты (защита, управление, ав томатика, сигнализация) |
ЗР |
|
Номинальная выходная мощность, ВА |
10; 20; 30; 50; 100; 200; 400; 600; 800;1000; 1200 |
|
Коэффициент превышения напряжения |
1,2 долговременно |
|
Коэффициент превышения напряжения |
1,5 (1,9) ( не более 30 с) |
|
Диапазон рабочих значений температуры, °C |
от минус 60 до плюс 45 |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.

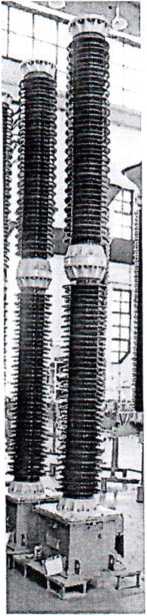

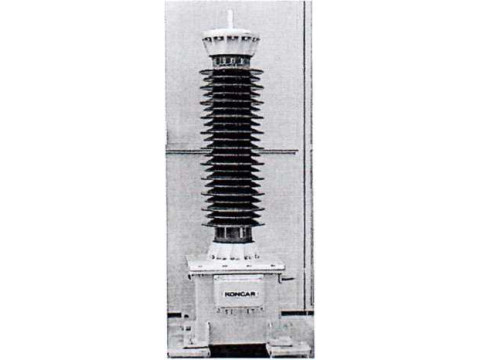

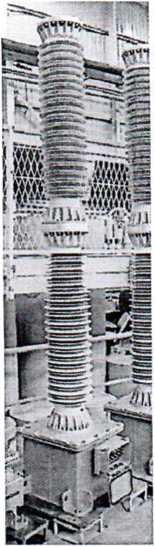

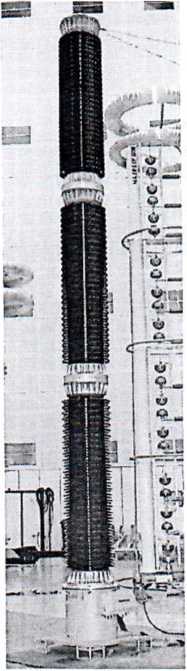

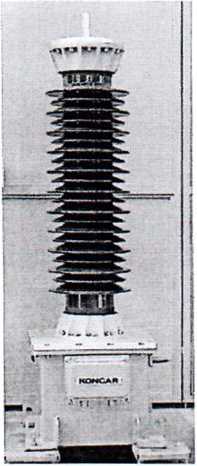

Рисунок 1 Внешний вид трансформаторов VCU-123, VCU-245, VCU-362, VCU-765
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
трансформатор напряжения 1 шт.;
протокол заводских испытаний с отметкой ОТК 1 экз.;
руководство по эксплуатации 1 экз.;
паспорт 1 экз.;
упаковка 1 шт.
Поверка
Поверка трансформаторов напряжения емкостных измерительных VCU с номинальным первичным напряжением 110/^3 кВ и 750/д/З проводится в соответствии с ГОСТ 8.216-2011 "Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки".
Поверка трансформаторов напряжения емкостных измерительных VCU с номинальным первичным напряжением 220/^3 кВ. и ЗЗОЛ/З кВ. проводится в соответствии с МИ 3314 - 2001 «Рекомендация. Государственная система обеспечения единства измерений. Трансформаторы напряжения измерительные 220/^3, ЗЗОЛ/З кВ. Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии "ПВЕ"».
[Государственный реестр I средств измерений / \ Pecirrfjiw.M Беларусь /
Нормативные документы
|
ГОСТ 1983-2015 ГОСТ IEC 61869-1-2015 ГОСТ 8.216-2011 |
«Трансформаторы напряжения. Общие технические условия» «Трансформаторы измерительные. Часть 1. Общие требования» «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки» |
|
МИ 3314-2001 |
«Рекомендация. Государственная система обеспечения единства измерений. Трансформаторы напряжения измерительные 220Л/ 3, ЗЗО/^У 3 кВ. Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии "ПВЕ"». |
Заключение
Трансформаторы напряжения емкостные измерительные VCU соответствуют требованиям ГОСТ 1983-2015, ГОСТ 1ЕС 61869-1-2015 и документации «Koncar-Instrument transformers Inc.», г. Загреб, Хорватия. Межповерочный интервал - не более 48 месяцев.
Государственные контрольные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1,246015, г. Гомель, тел. (232) 23 02 33 Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
