Трансформаторы тока измерительные AGU
| Номер в ГРСИ РФ: | РБ 03 13 5161 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Koncar-Instrument transformers Inc.", Хорватия |
Трансформаторы тока измерительные AGU (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5161 18 |
| Наименование | Трансформаторы тока измерительные AGU |
| Год регистрации | 2018 |
| Номер сертификата | 11713 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2028-04-13 |
| Получатель сертификата | фирма "Koncar-Instrument transformers Inc.", Хорватия (HR) |
Производитель / Заявитель
фирма "Koncar-Instrument transformers Inc."
Адрес: J.Mocrovica 10,10090 Zagreb, CROATIA
Контакты: +385 1 37 94 074, +385 1 37 94 040
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверку трансформаторов с номинальным первичным током до 6000 А проводить по ГОСТ 8.217-2003. Поверку трансформаторов с номинальным первичным током 6000 А проводить МРБ МП.2228-2012 "Система обеспечения единства измерений Республики Беларусь. Трансформаторы тока. Методика поверки". |
Поверители
Скачать
|
Описание типа РБ 03 13 5161 18 [2018-05-03]
rb-03-13-5161-18_2018-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5161 18 [2013-09-30]
rb-03-13-5161-18_2013-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5161 18 [2023-04-13]
rb-03-13-5161-18_2023-04-13.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные AGU (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы тока измерительные AGU имеют следующие модификации: AGU-123, AGU-245, AGU-362, AGU-765.
Трансформаторы тока измерительные AGU - маслонаполненные.
Сердечники трансформаторов пластинчатые, сделанные из холоднокатаной листовой стали с ориентированным зернистым строением. Листовая сталь подвергается термообработке, чтобы получить максимальные магнитные свойства.
Вторичная обмотка сосредоточенна на стойках сердечника. Она сделана из медной проволоки, класса нагревостойкости F. Ей приданы нужные размеры, чтобы она выдержала долговременные и кратковременные термические и механические нагрузки.
Изоляция между вторичной обмоткой и заземлёнными частями сделана из изоляционной бумаги, высушенной и пропитанной трансформаторным маслом под
высоким вакуумом.
Изоляторы изготовлены из фарфора, имеют цилиндрическую форму с эмалью коричневого цвета. Изоляторы могут быть изготовлены из композитного материала с силиконовыми ребрами.
Голова трансформатора литая, из алюминиевого сплава. В ней размещены зажимы первичной обмотки. На голове находится смонтированная мембрана для
компенсирования термического расширения масла.
Зажим первичной обмотки сделан из алюминиевого сплава или по заказу из луженой меди.
Зажимы вторичной обмотки помещены в коробке соединительных зажимов.
Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модификации трансформаторов |
AGU- 123 /245/362/765 |
|
Номинальное напряжение, кВ |
110;220; 330; 750 |
|
Наибольшее рабочее напряжение, кВ |
126;252;363; 765 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток трансформатора, А |
25; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750;800;1000;1200;1500; 2000; 3000; 4000;5000; 6000 |
|
Номинальный вторичный ток трансформатора, А |
1 или 5 |
|
Классы точности трансформатора для измерительных обмоток |
0,2S; 0,2; 0,5S; 0,5 |
|
Классы точности трансформатора для обмоток защиты (защита, управление, автоматика, сигнализация) |
5Р; ЮР |
|
Номинальная предельная кратность обмоток для защиты |
10; 20; 30; 40; 50 |
|
Номинальная вторичная нагрузка, В-А |
2; 5; 10; 20; 30; 40; 50; 60; 75 |
|
Номинальный коэффициент безопасности |
5 или 10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха |
от минус 60 °C до плюс 45 °C |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.

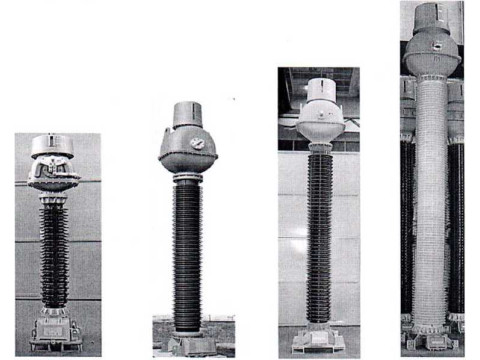

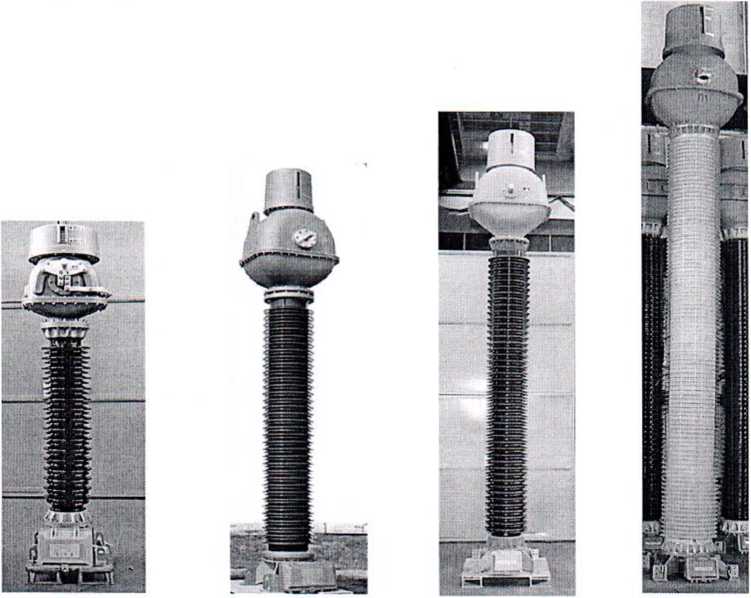

Рисунок 1 Внешний вид трансформаторов AGU-123, AGU-245, AGU-
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
|
трансформатор тока протокол заводских испытаний с отметкой ОТК руководство по эксплуатации паспорт упаковка |
1 шт.; 1 экз.; 1 экз.; 1 экз.: 1 шт. |
Поверка
Поверка трансформаторов тока измерительных AGU с номинальным первичным током до 6000 А проводится в соответствии с ГОСТ 8.217-2003 "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки".
Поверка трансформаторов тока измерительных AGU с номинальным первичным током 6000 А проводится в соответствии с МРБ МП. 2228-2012 "Государственная система обеспечения единства измерений Республики Беларусь. Трансформаторы тока. Методика поверки".
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ IEC 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы
|
ГОСТ 8.217-2003 |
тока». «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки» |
|
МРБ МП. 2228-2012 |
«Государственная система обеспечения единства измерений Республики Беларусь. Трансформаторы тока. Методика поверки». |
Заключение
Трансформаторы тока измерительные AGU соответствуют требованиям ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012 и документации «Koncar-Instrument transformers Inc.», г. Загреб, Хорватия. Межповерочный интервал - не более 48 месяцев.
