Трансформаторы тока измерительные индуктивные LR-110(126)
| Номер в ГРСИ РФ: | РБ 03 13 6488 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "SHANGHAI WUSONG ELECTRIC INDUSTRY CO., LTD", Китай |
Трансформаторы тока измерительные индуктивные LR-110 (126) предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6488 18 |
| Наименование | Трансформаторы тока измерительные индуктивные LR-110(126) |
| Год регистрации | 2018 |
| Номер сертификата | 11527 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2027-12-19 |
| Получатель сертификата | фирма "SHANGHAI WUSONG ELECTRIC INDUSTRY CO., LTD", Китай (CN) |
Производитель / Заявитель
фирма "SHANGHAI WUSONG ELECTRIC INDUSTRY CO., LTD"
Адрес: № 333, Chihua Road, Zhelin Town, Fegxian District, Shanghai
Контакты: +(86)-021-336180189
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверку проводить по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 6488 18 [2018-04-04]
rb-03-13-6488-18_2018-04-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6488 18 [2022-12-19]
rb-03-13-6488-18_2022-12-19.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные индуктивные LR-110 (126) предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии, а также в качестве комплектующего изделия для комплектных распределительных устройств с элегазовой изоляцией (КРУЭ) с номинальным рабочим напряжением 110 кВ и наибольшим рабочим напряжением 126 кВ.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами. Трансформатор представляет собой кольцеобразный сердечник с равномерно намотанной вторичной обмоткой. Кольцевой сердечник выполнен из микрокристаллического сплава (класса точности 0,2S; 0,2; 0,5S; 0,5) или электротехнической стали (класса точности 5Р; ЮР) и изолирован от вторичной обмотки с помощью полистерола.
Трансформаторы тока LR-110 (126) не являются обособленным конструктивным узлом и сконструированы специально для установки в корпусе КРУЭ (допускается обозначение модели трансформатора тока LR-126). При этом токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания, и размещаются внутри объема КРУЭ, заполненного элегазом. Трансформатор тока может иметь от одной до десяти вторичных обмоток - измерительных и/или защитных. Их количество, размеры и расположение могут варьироваться в зависимости от конкретных требований. Выводы вторичных обмоток при установке в КРУЭ подключены к клеммам распределительной контактной коробки через проходной изолятор. Высоковольтная изоляция обеспечивается за счёт элегаза, давление которого контролируется манометром. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана (разрывной мембраны).
Внешний вид трансформаторов тока измерительных LR-110 (126) представлен на рисунке 1.

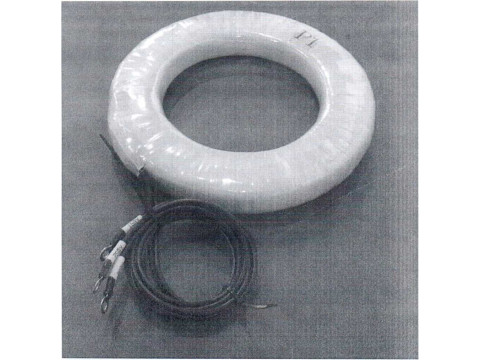

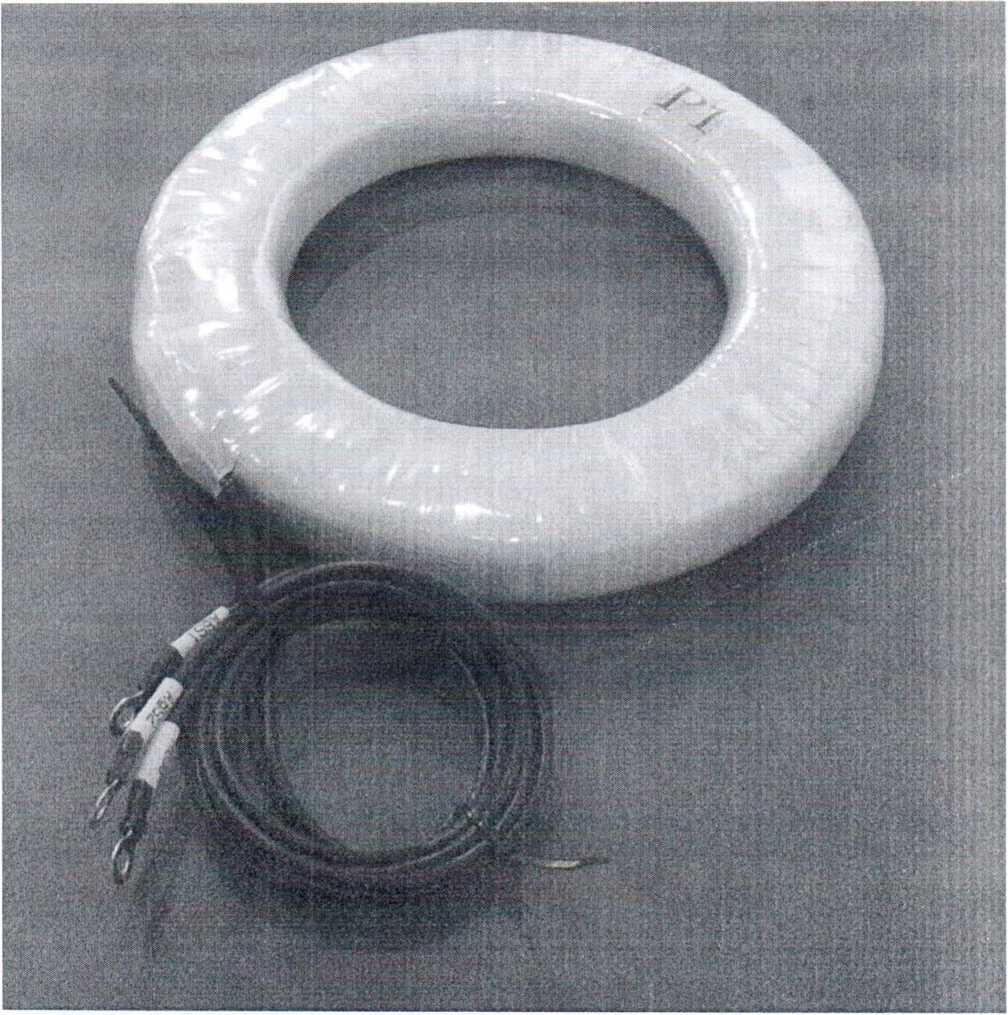

Рисунок 1 - Внешний вид трансформатора тока измерительного индуктивного LR-110 (126).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Классы точности по ГОСТ 7746-2001, ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012 - обмотки для измерений - обмотки для защиты |
0,2S; 0,2; 0,5S; 0,5 5Р, ЮР |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток 11ном, А |
100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200 1500; 2000; 3000; 4000 |
|
Номинальная частота, Гц |
50 |
|
Номинальный вторичный ток, 12ном, А |
1; 5 |
|
Номинальная вторичная нагрузка S2hOm с коэффициентом мощности cos ср = 0,8; В А |
от 2,5 до 50 |
|
Коэффициенты безопасности |
от 5 до 10 |
|
Предельная кратность |
от 10 до 60 |
|
Количество обмоток |
от 1 до 10 |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета представлены в таблице 2.
Таблица 2
|
Классы точности по ГОСТ 7746-2001, ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012 |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой, % |
угловой | ||
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5S |
1 |
±1,50 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,50 |
±30' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
Пределы допускаемых погрешностей вторичных обмоток для защиты. Таблица 3
|
Классы точности по ГОСТ 7746-2001, ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012 |
Пределы допускаемой погрешности | |
|
токовой, % |
угловой | |
|
5Р |
±1,0 |
±60' |
|
ЮР |
±3,0 |
— |
Рабочие условия эксплуатации, габаритные размеры и масса. Таблица 4
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность |
от минус 40 °C до плюс 40 °C 98 % при температуре 35 °C |
|
Срок службы, лет, не менее |
30 |
|
Габаритные размеры, мм, не более |
0270 х 600 |
|
Масса, кг, не более |
150 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта-протокола типографским способом.
Комплектность
В комплект поставки входит: а) трансформатор тока - 1 шт.; б) паспорт-протокол - 1 экз;
в) упаковка - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
ТР ТС 004/2011 ГОСТ 7746-2001 ГОСТ 7746-2015 ГОСТ 8.217-2003 |
„О безопасности низковольтного оборудования”; „Трансформаторы тока. Общие технические условия” „Трансформаторы тока. Общие технические условия” „Государственная система обеспечения единства изме- |
рений. Трансформаторы тока. Методика поверки” Техническая документация фирмы "SHANGHAI WUSONG ELECTRIC INDUSTRY СО. LTD", Китай
Заключение
Трансформаторы тока измерительные индукционные LR-110 (126) соответствуют технической документации фирмы "SHANGHAI WUSONG ELECTRIC INDUSTRY СО. LTD" (Китай), TP ТС 004/2011 (декларация соответствия техническому регламенту таможенного союза ТР ТС 004/2011, срок действия с 24.01.2018 по 22.01.2023).
Межповерочный интервал - не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
