Счетчики электрической энергии трехфазные многофункциональные "АИСТ-3-SP"
Номер в ГРСИ РФ: | РБ 03 13 6397 17 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Категория: | Счетчики электроэнергии |
Производитель / заявитель: | РУП "Гомельэнерго", г. Гомель |
Счетчики электрической энергии трехфазные многофункциональные «АИСТ-3-SP» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 6397 17 |
Наименование | Счетчики электрической энергии трехфазные многофункциональные "АИСТ-3-SP" |
Год регистрации | 2017 |
Номер сертификата | 11320 |
Дата регистрации | 2017-10-03 |
Срок действия | 2027-10-03 |
Получатель сертификата | РУП "Гомельэнерго", г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "Гомельэнерго"
Адрес: ул. Фрунзе, 9, 246001, г. Гомель
Контакты: +375 (232) 75-50-05 / gomelenergo@gomel.energo.net.by
Поверка
Межповерочный интервал / Периодичность поверки | 96 мес. |
Методика поверки | Поверку счетчиков, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2748-2017. |
Поверители
Скачать
Описание типа РБ 03 13 6397 17 [2018-01-19]
rb-03-13-6397-17_2018-01-19.pdf
|
Скачать | ||
Описание типа РБ 03 13 6397 17 [2019-10-23]
rb-03-13-6397-17_2019-10-23.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии трехфазные многофункциональные «АИСТ-3-SP» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях дифференцированных по времени тарифов или однотарифных применениях. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии (АСКУЭ), диспетчерского управления (АСДУ) так и автономно.
Описание
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их_перемно-жении с последующей обработкой с помощью специализированногсуЛаднтр&лявра.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии. Вместе со счетчиком, в зависимости от заказа, может поставляться с выносным модулем отображения информации для просмотра потребленной энергии, приведенный на рисунке 3.
В состав счетчиков, в соответствии со структурой условного обозначения, приведенной на рисунке 1, по требованию заказчика могут входить дополнительные устройства: оптический порт (индекс в обозначении - «О», выполнен по 1ЕС 1107), до четырех отдельных гальванически развязанных от сети дискретных выходов (индекс в обозначении - «Q»), до четырех отдельных гальванически развязанных от сети дискретных входов (индекс в обозначении - «I»).
Счетчики, в зависимости от исполнения, могут иметь один, два или три интерфейса удаленного доступа.
Счетчики, у которых в обозначении присутствует индекс «К», оснащены встроенным контактором и позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии;
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов.
Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в обозначении присутствует индекс «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в обозначении присутствует индекс «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Структура обозначения возможных исполнений счетчика приведена на рисунке 1.
Государственный р&с средств измеряя
Респуолищ
Лист 2 из 12
Дм
Q j2 ® @ ® ® © ® ® ® © ©
АИСТ-3-ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХХ-ХХХХ-ХХ-ХХХХХХХХ-Х
(D Тип
счетчика
CD Тип корпуса
SP31 - для установки на опору ЛЭП, модификация 1
О/ Класс точности
А1 - класс точности 1 по ГОСТ 31819.21-2012
АО.5 - класс точности 0.5S по ГОСТ 31819.22-2012
A1R1 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012
A1R2 - класс точности 1 по ГОСТ 31819.21-2012 и класс точнос ти 2 по ГОСТ 31819.23-2012 A0.5R1 - класс точности 0.5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012 A0.5R2 - класс точности 0.5S по ГОСТ 31819.22-2012 и класс точности 2 по ГОСТ 31819.23-2012 A0.2R1 - класс точности 0.2S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012 A0.2R2 - класс точности 0.2S по ГОСТ 31819.22-2012 и класс точности 2 по ГОСТ 31819.23-2012
@ Номинальное напряжение
57.7-57.7 В 230-230 В
® Максимальный ток
6А -6А
10А - 10 А
50А - 50 А
60А - 60 А
80А - 80 А
100А- 100 А
CD Первый интерфейс
CAN - интерфейс CAN
RS485 - интерфейс RS-485
RF433 - радиоинтерфейс 433 МГц
RF433/n* - радиоинтерфейс 433 МГц RF868/n* - радиоинтерфейс 868 МГц RF2400/n* - радиоинтерфейс 2400 МГц PF/n* - PLC-модем с FSK-модуляцией РО/п* - PLC-модем с OFDM-модуляцией (* п - номер модификации модуля интерфейса (от 1 до 9))
RFWF-радиоинтерфейс WiFi RFLT - радиоинтерфейс LTE
® Базовый ток
1 -1 А
5-5 А
10-10А
CL Тип измерительных элементов
S - шунты
Т - трансформаторы тока
Ъ Второй интерфейс
CAN - интерфейс CAN RS485 - интерфейс RS-485 RF433 - радиоинтерфейс 433 МГц
RF433/n* - радиоинтерфейс 433 МГц
RF868/n* - радиоинтерфейс 868 МГц RF2400/n* - радиоинтерфейс 2400 МГц PF/n* - PLC-модем с FSK-модуляцией РО/п* - PLC-модем с OFDM-модуляцией G/n* - радиоинтерфейс GSM/GPRS (* п - номер модификации модуля интерфейса(от 1 до 9))
Е — интерфейс Ethernet
(Нет символа) - интерфейс отсутствует
(Нет символа) интерфейс отсутствует
'Ш Поддерживаемые протоколы передачи данных
(Нет символа) - протокол «МИРТЕК»
Р1 - протокол DLMS/COSEM
Р2 - протоколы «МИРТЕК» и DLMS/COSEM
© Дополнительные функции
11 - датчик магнитного поля О - оптопорт
In - дискретный вход, где п - количество входов (от 1 до 4)
К - реле управления нагрузкой в фазной цепи тока
М - измерение параметров электрической сети
Qn - дискретный выход, где п - количество выходов (от 1 до 4)
Vn - электронная пломба, где п может принимать значения:
1 - электронная пломба на корпусе
2 - электронная пломба на крышке зажимов
3 - электронная пломба на корпусе и крышке зажимов
Z - резервный источник питания
Y - защита от замены деталей корпуса
R - защита от выкручивания винтов кожуха
U - защита целостности корпуса
(Пет символа) - дополнительные функции отсутствуют
(© Количество направлений учета электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D — измерение электроэнергии в двух направлениях
Рисунок 1 - Структура обозначения возможных исполнений
В счетчиках для считывания информации используется выносной модуль отображения информации. При этом первый интерфейс используется в качестве канала связи с выносным модулем отображения информации.
Внешний вид счетчика и выносных модулей отображения информации представлен на рисунках 2 и 3. Схемы пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием мест нанесения знаков поверки приведены в приложении А.

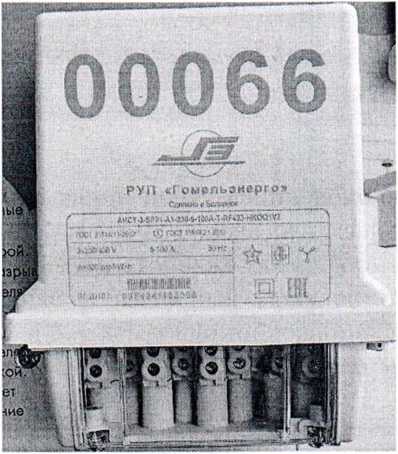

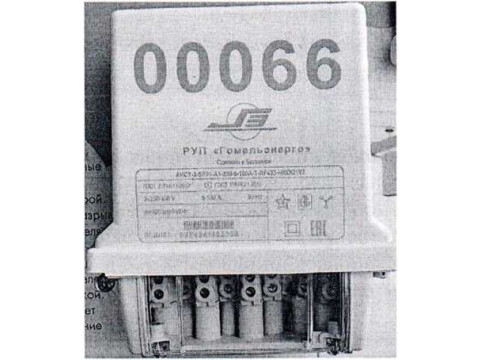

Рисунок 2 - Внешний вид счетчика.

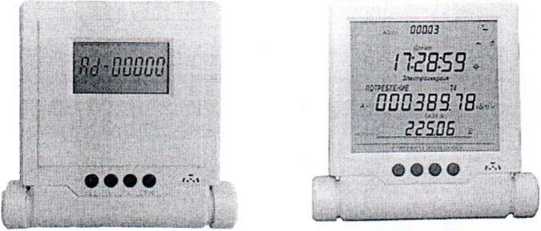

Рисунок 3 - Внешний вид выносных модулей отображения информации.
Счетчик ведет учет электрической энергии по действующим тарифам (до 4) в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают индикацию и учет: - текущего времени и даты;
- количества электрическом энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1,2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с индексом «D»).
Счетчики, у которых в условном обозначении присутствует символ «М», дополнительно обеспечивают измерение следующих параметров:
- фазных напряжений;
- фазных токов;
- частоты сети;
- активной мгновенной мощности по каждой фазе;
- реактивной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);
- полной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);
- коэффициентов мощности по каждой фазе.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменени^=®в^мени и даты, включении или отключении питания, наличия фазного тока zmk (жу’^с^вии напряжения, изменения направления тока в фазных цепях, возде мативного магнитного поля, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «Meter Tools».
В случае выхода выносного модуля отображения информации из строя, информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью технологического программного обеспечения «MeterTools».
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 ГОСТ 31819.23-2012 и ТУ BY 490985821.030-2012 в зависимости от исполнения указаны в таблице 1.
Таблица 1
Обозначение исполнения счетчика |
Класс точности при измерении энергии | |
активной |
реактивной | |
AHCT-3-SP31 - А 1 -ххххххх |
1 |
- |
АИСТ-3 -SP31 - А1R1 -ххххххх |
1 |
1 |
АИСТ-3-SP31-A lR2-xxxxxxx |
1 |
2 |
AHCT-3-SP31 -А0.5-ХХХХХХХ |
0.5S |
- |
AHCT-3-SP31- A0.5R1 -ххххххх |
0.5S |
1 |
AHCT-3-SP31- A0.5R2-xxxxxxx |
0.5S |
2 |
AHCT-3-SP31- A0.2R1-ххххххх |
0.2S |
1 |
AHCT-3-SP31- A0.2R2-xxxxxxx |
0.2S |
2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 2.
Пределы относительных погрешностей при измерении напряйсбНЕЙг, частоты, мощности, коэффициента мощности указаны в таблице 3. '
Таблица 2 - Максимальные значения стартовых токов счетчиков
Тип включения счетчика |
Класс точности счетчика | ||||
1 гост 31819.21-2012 |
0.2S гост 31819.22-2012 |
0.5S гост 31819.22-2012 |
1 гост 31819.23-2012 |
2 гост 31819.23-2012 | |
Непосредственное |
0,0025 1б |
- |
0,004 1б |
0,005 1б | |
Через трансформаторы тока |
0,002 1номин |
0,001 1НОМШ1 |
0,002 1номин |
0,003 /_ |
Г
Таблица 3 - Пределы допускаемой относительной погрешности при измерении параметров электрической сети____________________________________________
Пределы относительной погрешности измерений | ||||||
Фазного напряжения, % |
Фазного тока, % |
Частоты, % |
Активной мгновенной мощности пофазно, % |
Реактивной мгновенной мощности пофазно, % |
Полной мгновенной мощности пофазно, % |
Коэффициента мощности, % |
±0,4 |
±1,0 |
±0,08 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
Примечание - погрешности измерения напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности нормируются для следующих значений входных сигналов: - напряжение - (от 0,75 до 1,2) С„0Л(; - активная мощность - 1кВт ... Рткс; - реактивная мощность - 1кВар ... QMOKC; - полная мощность - 1 кВ A... SMaKC; - ток - от 0,054; (0,01/„ОЛ, или 0,027„ОЛ/) до 1макс; - частота измерительной сети - от 42,5 до 57,5 Г'ц; - температура окружающего воздуха - от минус 40 до 70 °C. |
ПРОГАММНОЕ ОБЕСПЕЧЕНИЕ
Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Для защиты счетчика от несанкционированного вмешательства в его работу осуществлены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. ПО аппаратно защищено от записи, что исключает возможность его несанкционированной настройки и вмешательств, приводящих к искажению результатов измерений. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки, корпуса счетчика и попытке перепрограммирования счетчика. Влиянием ПО на метрологические характеристики счетчика можно пренебречь.
Номера версий и цифровые идентификаторы ПО можно получить из счетчика с помощью конфигурационного программного обеспечения.
Идентификационные данные ПО счетчиков представлены в таблице 4.
Таблица 4 -
икационные данные ПО счетчиков
Идентификационные данные |
Значение | ||
Идентификационное наименование ПО |
MTlV104CB9.hex |
MT2V104FC5.hex |
MT6V10FD7C.hex |
Номер версии ПО |
1.0 | ||
Цифровой идентификатор ПО |
4СВ9 |
4FC5 |
FD7C |
Алгоритм вычисления цифрового идентификатора 110 |
с кс /ГО |
Метрологические и технические характеристики приведены в таблице 5.
Таблица 5 - Мст]
счетчиков
■ические и технические
:ti
Наименование характеристики |
Значение параметра |
Номинальное фазное напряжение, В |
230; 57,7 |
Базовый или номинальный ток, А |
1; 5; 10 |
Максимальный ток, А |
6; 10; 50; 60; 80; 100 |
Диапазон входных сигналов: - сила тока - напряжение |
от 0,057б (0,01/„ол/ или 0,02/„ОЛ() до 1макс (от 0,75 до 1,2) UHOM |
Диапазон рабочих температур окружающего воздуха, °C |
от минус 40 до плюс 70 |
Относительная влажность |
до 98 % при 25 °C |
Рабочий диапазон изменения частоты измерительной сети счетчика , Гц |
50 ±7,5 |
Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч) |
от 800 до 16000 |
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар-ч) |
от 800 до 16000 |
Пределы основной абсолютной погрешности часов, с/сут |
±0,5 |
Пределы основной абсолютной погрешности часов при отключенном питании счетчика, с/сут |
±1 |
Пределы дополнительной температурной погрешности часов счетчика, с/(сут-°С) |
±0,15 |
Количество десятичных знаков отсчетного устройства |
не менее 8 |
Разрешающая способность счетного механизма отсчетного устройства, кВт-ч (квар ч), не менее: |
0,01 |
Полная мощность, потребляемая каждой цепью тока |
не более 0,1 В-А при базовом (номинальном) токе, нормальной температуре и номинальной частоте |
Полная (активная) мощность, потребляемая каждой цепью напряжения |
не более 2 В-А (0,9 Вт) при номинальном значении напряжения, нормальной температуре и номинальной частоте |
Длительность хранения информации при отключении питания, не менее, лет |
30 |
Срок службы батареи, не менее, лет | |
Замена батареи |
с нарушением пломбь^давё®тедД |
Продолжение таблицы 5 - Метрологические и технические характеристики счетчиков
Наименование характеристики |
Значение параметра |
Число тарифов, не менее |
4 |
Число временных зон, нс менее |
12 |
Глубина хранения значений электрической энергии на начало месяца, не менее |
36 месяцев |
Глубина хранения значений электрической энергии на начало суток, не менее |
128 суток |
Глубина хранения значений электрической энергии на начало интервала 30 минут, не менее |
128 суток |
Глубина хранения значений электрической энергии, потребленной за интервал 30 минут, не менее |
128 суток |
Интервал усреднения мощности для фиксации профиля нагрузки |
30 минут1’ |
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, не менее |
128 суток2’ |
Количество записей в журнале событий, не менее |
1000 |
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
2 |
Скорость обмена информацией по интерфейсам, бит/с |
9600 |
Степень защиты от пыли и влаги по ГОСТ 14254-96 |
IP64 |
Срок службы счетчика, не менее, лет |
30 |
Средняя наработка на отказ, не менее, ч |
230000 |
° По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут. 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле • D30, где 1тек - текущий интервал усредне ния мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток. |
Габаритные размеры и масса счетчиков приведены в таблице 6.
Таблица 6 - Габаритные размеры счетчиков
Обозначение исполнения счетчика
1 Габаритные размеры, мм, не более
Масса, кг более
245x190x100
мтнато!
AHCT-3-SP31 -хххх-ххх-хх-ххх-хх-хххххх-хххх-хххххххх-х
Лист 9 из 12
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель счетчиков лазерной печатью (или другим способом, не ухудшающим качества) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 7.
Таблица 7 - Комплект поставки
Наименование |
Количество |
Примечание |
Счетчик электрической энергии трехфазный многофункциональный «АИСТ-3-SP» |
1 шт. |
Исполнение соответствует заказу |
Выносной модуль отображения информации |
1 шт. |
По согласованию с заказчиком может быть исключено из комплекта поставки |
Кронштейн для крепления на опоре ЛЭП |
1 шт. | |
Пломба свинцовая |
1 шт. |
Допускается увеличение количества |
Леска пломбировочная |
1 шт. |
Допускается увеличение количества |
Руководство по эксплуатации |
1 экз. |
Допускается в электронном виде |
Формуляр |
1 экз. |
В бумажном виде |
Методика поверки |
1 экз. |
Поставляется по отдельному заказу |
Упаковка |
1 шт. |
Потребительская тара |
Программное обеспечение «Meter Tools» |
- |
В электронном виде |
Нормативные документы
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0.2S и 0.5S.
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ТУ BY 490985821.030-2012 Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY», «АИСТ-3», «ЭТАЛОН-3-BY», «МИРТЕК-3-BY-SP», «АИСТ-3-SP», «ЭТАЛОН-3-ВY-SP». Технические условия.
МРБ МП.2748-2017 Счетчики электрической энергии трехфазные многофункциональные «АИСТ-3-SP». Методика поверки.
метрологический контроль
Счетчики электрической энергии трехфазные многофункциональные «АИСТ-3-SP» обеспечены поверкой в Республике Беларусь. Методика поверки МРБ МП. 2748-2017 Счетчики электрической энергии трехфазные многофункциональные «АИСТ-3-SP». Методика поверки.
Применяемые эталоны:
1. Универсальная пробойная установка УПУ-10, погрешность выходного напряжения ± 5 %.
2. Установка для поверки счетчиков электрической энергии МИРТЕК-МЕТРОЛОГИ51-ВУ-3-Р-0,05-СТ, класс точности 0,05; 0,1.
3. Счетчик электрической энергии эталонный «МИРТЕК-МЕТРОЛОГИЯ-BY-5300», класс точности 0,05; 0,1.
4. Частотомер 43-54, погрешность измерения частоты, не более ± 5 -10’7 ± 1 ед. сч.
5. Секундомер электронный Интеграл С-01, погрешность ± (9,6-10‘6-Тх+0,01) с
Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.
Заключение
Счетчики электрической энергии трехфазные многофункциональные «АИСТ-3-SP» соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 ГОСТ 31819.23-2012 и ТУ BY 490985821.030-2012.
Межповерочный интервал - не более 96 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 96 месяцев.
Государственные контрольные испытания проведены
Республиканским унитарным предприятием
«Гомельский центр стандартизации, метрологии и сертификации»
Адрес: Республика Беларусь, 246015, г. Гомель, ул. Лепешинского, 1
тел./факс (+375 232) 26-33-00, приемная 26-33-01
Электронный адрес: mail@gomelcsms.by
Аттестат аккредитации № BY/112 02.1.0.1751
