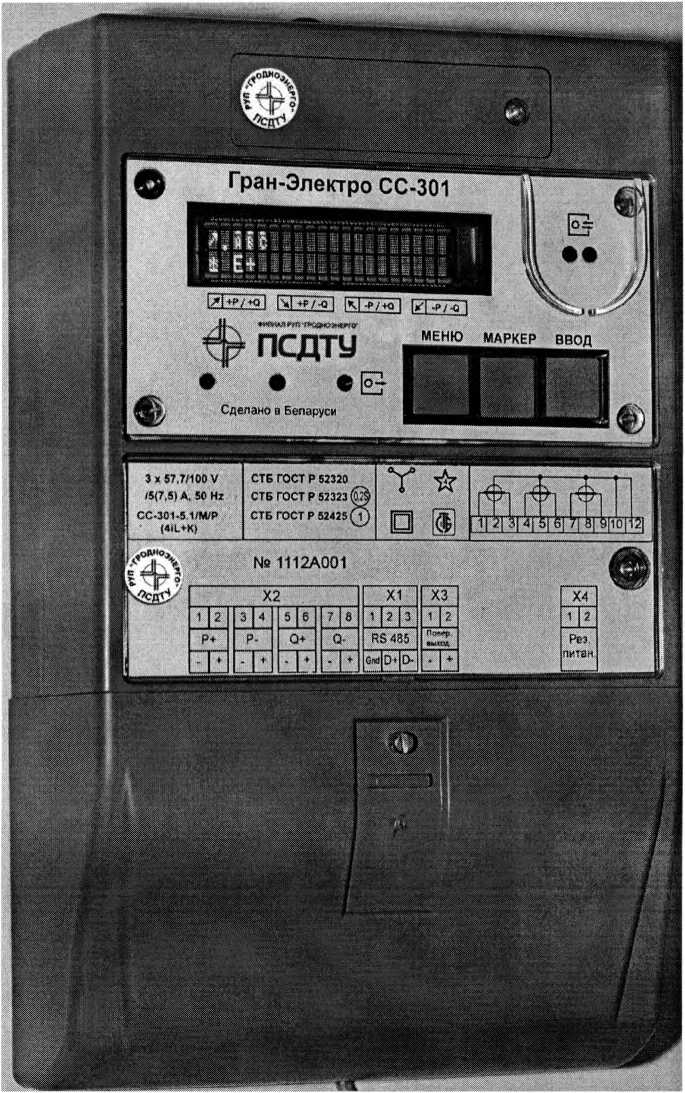

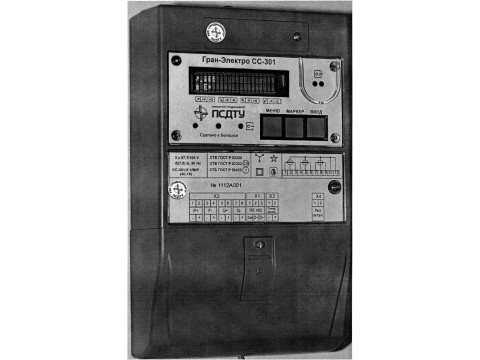

Счетчики электрической энергии переменного тока статические "Гран-Электро СС-301"

Тип счетчика           | «Гран-Электро СС-301|-

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

_П»

Номинальный, базовый (максимальный) ток, А: трансформаторное включение:

-1 (1,5)

1

- 5 (7,5)

5

непосредственное включение:

- 5 (40)’

5

- 10(80)

10

- 10(100)

20

Тип интерфейса связи:

- оптический и RS-232

0

- оптический и RS-485

1

- оптический и M-BUS

2

Номинальное напряжение, В:

-3x57,7/100

-3x127/220

/Y

- 3x230/400 0

/и

Класс точности по активной энергии: трансформаторное включение

-0,5S

- 0,2S 2)

/0

непосредственное включение

1-1

/1

Измерение напряжений и токов с нормируемыми метрологическими характеристиками:

- погрешность не нормируется

- погрешность измерения U ±0,5 % и I ±0,5 %3)

/М

- погрешность измерения U ±0,5 % и I ±1 %

/М1

Диапазон предельных рабочих температур:

- от минус 25 °C до 55 °C («стандартный»)

- от минус 40 °C до 70 °C («расширенный») 4)

/Р

Телеметрические выходы 5):

- отсутствуют

- 2 импульсных выхода

2i

- 4 импульсных выхода

41

Количество тарифов:

- 8 тарифов

- 4 тарифа

4Т

Типы измеряемой энергии и мощности:

- активная и реактивная по двум направлениям

- активная по двум направлениям

А2

- активная по одному направлению

А1

Тип дисплея:

- дисплей без подсветки

- дисплей с подсветкой и нижней рабочей температурой минус 25 °C

L

- дисплей с подсветкой и нижней рабочей температурой минус 40 °C

L+

Тип корпуса: - с возможностью установки батареи питания без вскрытия корпуса и возможностью установки дополнительных интерфейсов

К

Резервный источник питания:

- отсутствует

- имеется

W

- модуль мониторинга и управления нагрузкой

- отсутствует

- имеется

С

- модуль учета потерь

- отсутствует

- имеется

F

Дополнительный интерфейс

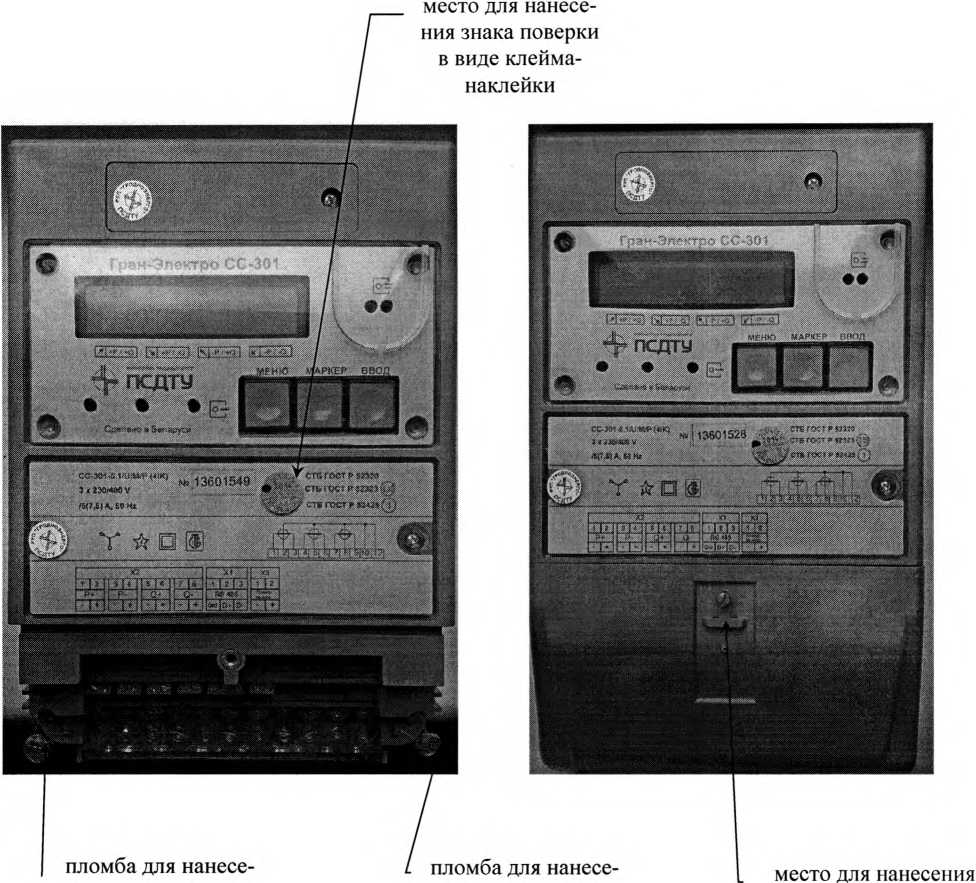

рисунок 2, рисунок 3

Тип счетчика

Гран-Электро СС-301 -Х.ХХХХХ(ХХХХ)КХХХ

-

15

16

17

Обозначение в соответствии с рисунком 1

RS232

RS485

Дополнительный интерфейс 1:

- отсутствует

- интерфейс RS-232

- интерфейс RS-485

Дополнительный интерфейс 2:

- отсутствует

- интерфейс RS-232

RS232

- интерфейс RS-485

RS485

Радиомодуль RFt (частота 868 МГц):

- отсутствует

- радиомодуль с внутренней антенной

RF

- радиомодуль с внешней антенной

RFext

- радиомодуль с внешней активной антенной 6), где XX - длина кабеля антенны в метрах (максимум 100 м);

RFA

XX

- радиомодуль с внешней активной антенной с увеличенной дальностью покрытия1 2 3 4 5 6*, где XX - длина кабеля антенны в метрах (максимум 100 м)

RFB

XX

радиомодуль RFs (частота 433 МГц):

- отсутствует

- радиомодуль с внутренней антенной

RFs

- радиомодуль с внешней антенной

RFsE

Тип счетчика

Гран-Электро СС-301 -Х.ХХХХХ(ХХХХ)КХХХ

Обозначение в соответствии с рисунком 1

- отсутствует

- GPRS-модем (SMS + GPRS): возможность передачи счетчиком SMS-сообщений по заданному пользователем сценарию; обработка счетчиком входящих SMS-команд, отправленных пользователем; пакетная передача данных по заданному пользователем сценарию в режиме ТСР-клиента; отправка счетчиком E-Mail сообщений; работа в режиме TCP-сервера со статическим IP адресом; синхронизация времени на сервере NTP в Интернет

GPRS

- GSM-модем (CSD + SMS + GPRS): работа в режиме модемного соединения (CSD); а также все возможности GPRS-модема (SMS + GPRS)

GSM

- Ethernet

NET

-WiFi

WIFI

Наименование характеристики

Значение параметра

Класс точности для

- активной энергии по ГОСТ 31819.22-2012

- активной энергии по ГОСТ 31819.21-2012

- реактивной энергии по ГОСТ 31819.23-2012

0,2S или 0,5S

1

1

Номинальное напряжение (Uhom), В

3x57,7/100, или 3x127/220 или 3x230/400

Номинальный ток для счетчиков трансформаторного включения Uhom), А

1 или 5

Базовый ток для счетчиков непосредственного включения (Л), А

5 или 10

Максимальный ток (1макс) для

- счетчиков трансформаторного включения

- счетчиков непосредственного включения

1,5 1ном

8 1б или 10 1б

Установленный рабочий диапазон напряжений

ОТ 0,9 Uhom ДО 1,1 Uном

Предельный рабочий диапазон напряжений

ОТ 0,8 Uhom ЛО 1,15 Uhom

Стартовый ток при UH0M и cos ср = 1 для класса точности -0,2Sh0,5S

- 1 (трансформаторное включение)

- 1 (непосредственное включение)

0,001 1ном

0,002 Ihom

0,004 1б

Частота сети, Гц

50±1

Пределы суточного хода часов при температуре 23 °C, с

±1

Изменение суточного хода встроенных часов при отклонения температуры от 23 °C в диапазоне температур от минус 25 °C до плюс 55 °C, с/°С, не более

±0,15

Диапазон измерения напряжения переменного тока для модификации

«Гран-Электро СС-301- Х.ХХХ/М(/М1)Х(ХХХХ)К»

ОТ 0,8 Uhom ЛО 1,15 Uhom

Предел допустимой относительной погрешности измерения напряжения переменного тока для модификации «Гран-Электро СС-301- Х.ХХХ/М(/М1)Х(ХХХХ)К», %

±0,5

Диапазон измерения силы переменного тока для модификации «Гран-Электро СС-301- Х.ХХХ/М(/М1)Х(ХХХХ)К»

ОТ 0,05 Ihom Uo) ДО 1макс

Предел допустимой относительной погрешности измерения напряжения переменного для модификации:

- «Гран-Электро СС-301- Х.ХХХ/МХ(ХХХХ)К», %

- «Гран-Электро СС-301- Х.ХХХ/М1Х(ХХХХ)К», %

±0,5 ±1

Количество тарифов

от 1 до 4

от 1 до 8

Количество тарифных зон

от 1 до 48

Наименование характеристики

Значение параметра

Количество тарифных сезонов

7 или 12

Интервал усреднения мощности, мин

3 и 30 или 3 и 15

Глубина хранения срезов энергии, дней - при 30-минутном интервале усреднения - при 15-минутном интервале усреднения

60

30

Глубина хранения значений приращения энергии в целом и с разделением по 4 или 8 тарифам за:

- сутки

- месяц

- год

текущие и 30 предыдущих текущий и 23 предыдущих текущий и 7 предыдущих

Глубина хранения значений накопленной энергии в целом и с разделением по 4 или 8 тарифам

- на начало суток

- на начало месяца

- на начало года

все дни текущего месяца текущего и 11 предыдущих текущего и 7 предыдущих

Глубина хранения значений максимальной мощности за месяц (при 30-минутном интервале усреднения) в целом и с разделением по 4 или 8 тарифам

текущий и 23 предыдущих

Время хранения информации при отключении питания

в течение срока службы

Сохранение работоспособности встроенных часов при отключении сетевого питания при температуре 23 °C, лет (не менее)

8

Потребляемая мощность (без модулей расширения) в каждой цепи напряжения счетчика при номинальном напряжении, нормальной температуре и номинальной частоте:

- полная, В А, не более

- активная, Вт, не более

10

2

Полная мощность, потребляемая каждой цепью тока счетчика при базовом (номинальном) токе, нормальной температуре и номинальной частоте, В-А, не более, для счетчиков:

- непосредственного включения

- трансформаторного включения

4,0

1,0

Оптоэлектронный импульсный (телеметрический) выход Оптический выход

2 или 4

1

Оптический интерфейс

по ГОСТ IEC61107

Цифровые основные интерфейсы связи

RS-232C или RS-485 или М-BUS

Дополнительные цифровые интерфейсы связи (в зависимости от модификации)

RS-232; RS-485; радиомодуль (RFt, RFtext,RFtA, RFtB, RFs, RFsE); GSM; GPRS; WIFI; Ethernet

Скорость обмена по цифровому интерфейсу, бит/с (в зависимости от модификации)

от 100 до 19200

Скорость обмена по оптическому интерфейсу, бит/с

2400

Наименование характеристики

Значение параметра

Максимальное значение постоянной счетчика в имп/кВт ч (квар ч) в режиме «Телеметрия» в зависимости от модификации

от 1600 до 250000

Класс защиты от поражения электрическим током по ГОСТ 12.2. 007.0

II

Диапазон температур нормальных условий, °C

от 21 до 25

Предельный рабочий диапазон температур, °C, для счетчиков модификаций:

- «Гран-Электро СС-301-Х.ХХХХХ(ХХХХ)Х»

- «Гран-Электро СС-301-Х.ХХХХ/Р(ХХХХ)Х»

от -25 до 55

от -40 до 70

Относительная влажность в рабочих условиях

до 95% при 30°С

Предельный диапазон температур хранения и транспортирования для счетчиков модификаций:°С,

- «Гран-Электро СС-301-Х.ХХХХХ(ХХХХ)Х»

- «Гран-Электро СС-301-Х.ХХХХ/Р(ХХХХ)Х»

от -25 до 70

от -40 до 70

Степень защиты, обеспечиваемая оболочкой счетчика по ГОСТ 14254-96

IP51, категория 2

Средний срок службы, лет, не менее

24

Средняя наработка на отказ, ч, не менее

150000

Габаритные размеры, мм, не более,

320x182x90

Масса, кг, не более

2,0

Наименование

Количество, шт.

Счетчик электрической энергии переменного тока статический «Гран-Электро СС-301»

1

Антенна штыревая, выносная на магнитном держателе с разъемом SMA

10

Модуль антенный МА-0It (MA-OltA)

10

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Паспорт

1

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по эксплуатации

р)3)

МП.МН 1008-2001 Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Методика поверки

14>

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Инструкция оператора по работе с последовательным каналом связи

13)

Наименование

Количество, шт.

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по мониторингу параметров

13)

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по модулю расширения «Модем GSM»

р)

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по модулю расширения «Модем GSM»

р>

Счетчик электрической энергии переменного тока статический «Гран-Электро СС-301». Руководство по модулю расширения «Ethernet»

13)

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по модулю расширения «WIFI»

13)

Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Инструкция по настройке модуля расширения «Модуль RF»

р)

«WMU0» Программа сервиса электросчетчика «Гран-Электро СС-301» (программа для считывания данных)

3)

«WMU1 Программа для параметризации счетчиков «Гран-Электро СС-301»

4)

Упаковка

1

Примечания:

0 - наличие и тип определяется исполнением счетчика;

2) - количество определяется договором на поставку;

3) - см. www.strumen.bywww.strumen.com;

4) - определяется договором на поставку
