Счетчики активной электрической энергии трехфазные CE301BY (далее -счетчики) предназначены для измерения активной электрической энергии, активной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии внутри помещений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3981 19 |
| Наименование | Счетчики активной электрической энергии трехфазные СЕ301BY |
| Год регистрации | 2019 |
| Номер сертификата | 12891 |
| Дата регистрации | 2019-10-01 |
| Срок действия | 2024-10-01 |
| Получатель сертификата | ООО "Фанипольский завод измерительных приборов "Энергомера", г. Фаниполь Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Фанипольский завод измерительных приборов "Энергомера"
Адрес: ул. Комсомольская, д. 30, г. Фаниполь, Дзержинский р-н, Минская область
Контакты: (017) 211-03-04 / (017) 211-01-42 / FZIP@energomera.by
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1910-2009 (изменения №1-4). |
Поверители
Скачать
|
Описание типа РБ 03 13 3981 19 [2010-03-31]
rb-03-13-3981-19_2010-03-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3981 19 [2013-02-19]
rb-03-13-3981-19_2013-02-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3981 19 [2016-09-29]
rb-03-13-3981-19_2016-09-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3981 19 [2009-07-21]
rb-03-13-3981-19_2009-07-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3981 19 [2019-11-19]
rb-03-13-3981-19_2019-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3981 19 [2012-10-05]
rb-03-13-3981-19_2012-10-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3981 19 [2015-12-23]
rb-03-13-3981-19_2015-12-23.pdf
|
Скачать |
Описание типа
Назначение
Счетчики активной электрической энергии трехфазные CE301BY (далее -счетчики) предназначены для измерения активной электрической энергии, активной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии внутри помещений.
Область применения - промышленные предприятия, объекты коммунального хозяйства и объекты энергетики. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии. Допускается применение счетчиков для коммерческого учета электроэнергии.
Описание
Счетчики имеют в своем составе микроконтроллер, энергонезависимую память и встроенные часы реального времени (позволяющие вести учет активной электроэнергии по тарифным зонам суток), интерфейсные выходы для подключения к системам автоматизированного учета потребленной электроэнергии, ЖК-индикатор, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования.
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения шестиканальным аналого-цифровым преобразователем с последующим вычислением среднеквадратических значений токов и напряжений, активной мощности и энергии, углов сдвига фазы и частоты.
Счетчики подключаются к сети переменного тока через измерительные трансформаторы тока или непосредственно.
Формирование обозначения модификаций счетчиков представлено на рисунке 1 и в таблице 1.
CE301BY XXX XXX Х...Х
Дополнительные исполнения:*
Номинальный, базовый (максимальный) ток:
3 - 5(10) А
5 - 5(60) А
6 - 5(100) А
8 - 10(100)А
Номинальное фазного напряжение:
4 -230 В
Класс точности по активной энергии:
0 - 0,5S
1-1
Тип корпуса:
R3X - для установки на рейку;
S3X - для установки на щиток.
Примечание - X указывает номер конструктивного исполнения корпуса
Примечание - * Количество и вид символов определяется наличием дополнительных программно-аппаратных опций в соответствии с таблицей 1
Рисунок 1 - Структура условного обозначения счетчиков
Таблица 1
|
Обозначение исполнения |
Интерфейс |
Обозначение исполнения |
Дополнительные программно-аппаратные опции |
|
А |
RS485 |
V |
Контроль вскрытия крышки |
|
J |
Оптический интерфейс |
S |
Реле сигнализации |
|
Р |
PLC-интерфейс |
Z |
С расширенным набором параметров |
|
R1 |
Радио-интерфейс со встроенной антенной |
и |
С нормируемым измерением параметров сети |
|
R2 |
Радио-интерфейс с разъемом под внешнюю антенну |
Q Q2 |
Реле управления Реле управления трехфазное |
Схема пломбирования счетчиков для защиты от несанкционированного доступа к элементам счетчика с указанием места нанесения знака поверки приведена в Приложении А.
Счетчики имеют основной и дополнительные пароли, обеспечивающие защиту от несанкционированного перепрограммирования счетчика в условиях эксплуатации.
Внешний вид счетчиков CE301BY приведен на рисунках 2 и 3.

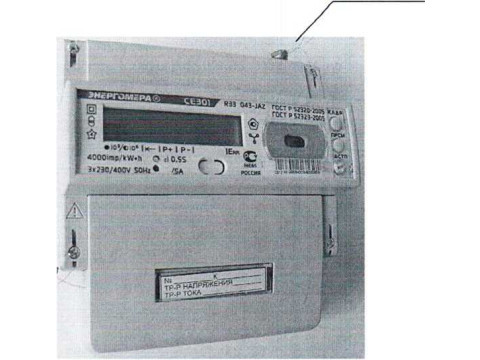

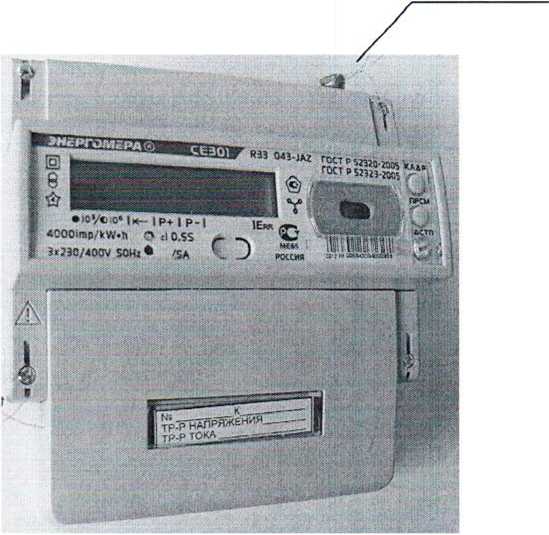

корпус R33
Рисунок 2 - Внешний вид счетчиков электрической энергии CE301BY, корпус R

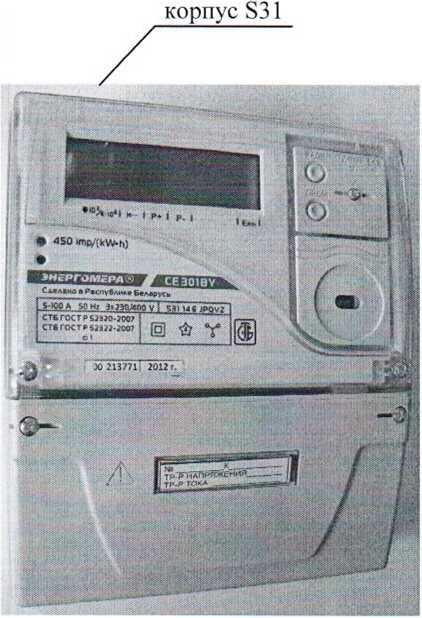

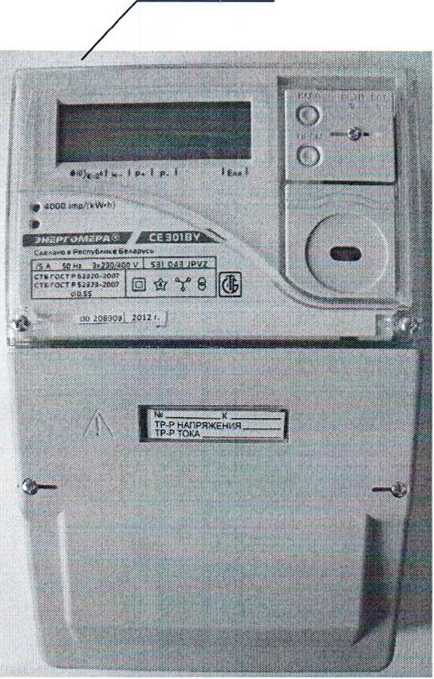

Рисунок 3 - Внешний вид счетчиков электрической энергии СЕ301В
корпус S34
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение параметра |
|
Номинальный или базовый ток |
5 А или 10 А |
|
Максимальный ток |
10 А, 60 А или 100 А |
|
Номинальное напряжение |
3x230/400 В |
|
Класс точности |
1 по ГОСТ 31819.21-2012 0,5S по ГОСТ31819.22-2012 |
|
Диапазон рабочих температур окружающего воздуха |
от минус 40 до 60 °C |
|
Диапазон значений постоянной счетчика |
от 450 до 8000 имп/кВт ч |
|
Порог чувствительности - включение непосредственное, класс 1 - через трансформаторы тока, класс 0,5S - через трансформаторы тока, класс 1 |
0,004 1б 0,001 1н 0,002 1н |
|
Количество десятичных знаков индикатора |
не менее 8 |
|
Полная мощность, потребляемая каждой цепью тока при нормальной температуре, номинальной частоте и ба-зовом/номинальном токе |
не более 0,1 В А |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при нормальной температуре, номинальной частоте и номинальном напряжении 230 В для счетчиков CE301BY R33 в режимах покоя и обмена данными |
не более 8,5 В А (0,8 Вт) |
|
Полная (активная) мощность, потребляемая цепью напряжения при нормальной температуре, номинальной частоте и номинальном напряжении 230 В для счетчиков CE301BY S31 с RS-485 интерфейсом в режимах покоя и обмена данными |
не более 2,0 В А (0,8 Вт) |
|
Полная (активная) мощность, потребляемая цепью напряжения при нормальной температуре, номинальной частоте и номинальном напряжении 230 В для счетчиков CE301BY S31 с PLC интерфейсом - в режиме покоя - в режиме обмена данными |
не более 6,0 В А (1,3 Вт) не более 6,0 В А (2,2 Вт) |
|
Полная (активная) мощность, потребляемая цепью напряжения при нормальной температуре, номинальной частоте и номинальном напряжении 230 В для счетчиков CE301BY S31 с радио интерфейсом - в режиме покоя - в режиме обмена данными |
не более 2,5 В А (1,3 Вт) не более 2,5 В А (1,5 Вт) |
|
Пределы суточного хода встроенных часов |
±1,0 с |
|
Пределы изменения суточного хода часов при отклонении температуры окружающего воздуха на 1 °C от (23 ± 2) °C в пределах рабочего диапазона температур (от минус 40°С до плюс 60°С) |
±0,2 с |
Продолжение таблицы 2
|
Наименование характеристики |
Значение параметра |
|
Срок хранения информации при отключении питания, лет |
10 |
|
Число тарифов |
4 |
|
Число временных зон в сутках |
ДО 12 |
|
Минимальный (максимальный) интервал тарифной зоны |
1(1440) мин |
|
Дискретность задания интервала тарифной зоны |
1 мин |
|
Количество реле управления нагрузкой |
ДО 2 |
|
Допустимое коммутируемое напряжение на контактах реле управления нагрузкой |
не более 265 В |
|
Допустимое значение коммутируемого тока на контактах реле управления нагрузкой |
не более 2 А |
|
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 |
1 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Скорость обмена по интерфейсам |
от 300 бит/с до 19200 бит/с |
|
Скорость обмена через оптический порт |
от 300 бит/с до 19200 бит/с |
|
Время интеграции средней мощности (периоды интеграции выбираются пользователем из ряда) |
3; 15; 30 или 60 мин |
|
Время обновления всех показаний счетчика |
1с |
|
Масса счетчика |
не более 3,0 кг |
|
Габаритные размеры, мм, не более -CE301BYS -CE301BY R |
280x175x85 143x113x72,5 |
|
Средняя наработка до отказа |
160000 ч |
|
Средний срок службы до первого капитального ремонта счетчиков |
30 лет |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
II |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP 51, категория 2 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на переднюю панель счетчика методом сеткогра-фии или лазерной гравировки.
Комплектность
Комплект поставки счетчика должен соответствовать таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Счетчик активной электрической энергии трехфазный CE301BY |
1 |
|
Руководство по эксплуатации |
1 |
|
Формуляр |
1 |
|
Методика поверки |
1* |
|
Упаковка | |
|
* - количество определяется договором на поставку |
// !®1 |
[Государственный реестр] I средств измерений I \ Республики Беларусь/ \Длм документов/
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 31818.11-2012 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".
ГОСТ 31819.22-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S"
ГОСТ 31819.21-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ТУ BY 690329298.001-2009 "Счетчики активной электрической энергии трехфазные CE301BY. Технические условия".
МРБ МП. 1910-2009 "Счетчики активной электрической энергии трехфазные CE301BY. Методика поверки".
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Счетчики активной электрической энергии трехфазные CE301BY соответствуют требованиям ТУ BY 690329298.001-2009, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 22261-94, ТР ТС 020/2011 и ТР ТС004/2011 (Декларация о соответствии № BY/112 11.01 ТР004 003 030038 с 16.11.2018 по 15.11.2023).
Межповерочный интервал - не более 96 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 96 месяцев.
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
