Счетчики электрической энергии многофункциональные серии PM2000
| Номер в ГРСИ РФ: | РБ 03 13 7368 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | "Schneider Electric Systems USA Inc.», США |
|
Описание типа РБ 03 13 7368 19 [2020-04-15]
rb-03-13-7368-19_2020-04-15.pdf
|
Скачать |
Счетчики электрической энергии многофункциональные серии РМ2000 (далее -счетчики) предназначены для измерений активной и реактивной энергии, активной, реактивной и полной мощности, силы переменного тока, напряжения переменного тока, частоты переменного тока и коэффициента мощности. Счетчики могут быть использованы для учета электрической энергии в однофазной и трехфазной (трех- и четырехпроводных) сетях, а также автоматизированного сбора, накопления, обработки, хранения и отображения информации об энергопотреблении.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7368 19 |
| Наименование | Счетчики электрической энергии многофункциональные серии PM2000 |
| Год регистрации | 2019 |
| Номер сертификата | 13093 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | фирма "Schneider Electric Industries SAS", Франция (FR)(изготовитель - фирма "SCHNEIDER ELECTRIC INDIA PVT LTD", Индия (IN)) |
Производитель / Заявитель
фирма "Schneider Electric Industries SAS", Франция (изготовитель - фирма "SCHNEIDER ELECTRIC INDIA PVT LTD", Индия)
Адрес: 12a, Attibele Industrial Estate, Neralur, Bangalore- 562107, Karnataka, Индия
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2959-2020 "Счетчики активной электрической энергии трехфазные СЕ301BY. Методика поверки". |
Поверители
Скачать
|
Описание типа РБ 03 13 7368 19 [2020-04-15]
rb-03-13-7368-19_2020-04-15.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии многофункциональные серии РМ2000 (далее -счетчики) предназначены для измерений активной и реактивной энергии, активной, реактивной и полной мощности, силы переменного тока, напряжения переменного тока, частоты переменного тока и коэффициента мощности. Счетчики могут быть использованы для учета электрической энергии в однофазной и трехфазной (трех- и четырехпроводных) сетях, а также автоматизированного сбора, накопления, обработки, хранения и отображения информации об энергопотреблении.
Область применения - промышленные предприятия, объекты энергетики.
Описание
Принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов тока и напряжения для получения значений мощности, энергии, тока, напряжения, частоты, коэффициента мощности.
Счетчики состоят из входных первичных преобразователей тока (трансформаторы тока) и напряжения, аналого-цифровых преобразователей, микропроцессора, коммуникационных портов, модулей входов/выходов (более подробно указано в таблице 1) и дисплея на жидких кристаллах (далее - ЖК) или на светодиодах (в зависимости от модификации). Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с внешними устройствами осуществляется с помощью цифрового интерфейса расположенного на счетчиках или при помощи модулей входов/выходов устанавливаемых отдельно.
Питание счетчика обеспечивается от внешнего источника питания. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее измеряемых и вспомогательных величин, после введения соответствующего пароля производить настройки счетчиков.
В качестве коммуникационных портов счетчиков, а также модулей входов/выходов используются, порт RS-485, аналоговые входы, аналоговые выходь^цифровые входы, цифровые выходы.
Протоколы передачи данных, которые поддерживают счетчики -/Mddbus RlHJ.
Цифровые и аналоговые входы/выходы позволяют решать следующие задачи:
- мониторинга состояния устройств по сигналу от «сухих контактов»;
- подсчет количества импульсов от устройств с импульсным выходом (для моделей с дополнительными модулями);
Счетчики имеют в своем составе энергонезависимую память данных EEPROM, которая позволяет сохранить всю информацию при отключении источника питания.
Заводские настройки, отвечающие за точность измерений, являются неизменными на протяжения всего срока эксплуатации счетчика.
В зависимости от модификации счетчики обеспечивают настройку и параметри-рование графиков временных зависимостей электрической энергии, потребляемой мощности, напряжения, тока и других измеренных параметров.
Функциональные возможности счетчиков в зависимости от модификации приведены в таблице 1.
Таблица 1
|
Функциональные возможности счетчиков |
Модификации счетчиков | |||||
|
РМ2100 |
РМ2200 | |||||
|
РМ2110 |
РМ2120 |
РМ2130 |
РМ2210 |
РМ2220 |
РМ2230 | |
|
Напряжения и токи линейные и фазные* |
+ |
+ |
+ |
+ |
+ |
+ |
|
Мощность: активная, реактивная, полная (по фазам и суммарно)* |
+ |
+ |
+ |
+ |
+ |
+ |
|
Коэффициент мощности* 1 cos <р 2 sin <р |
1 |
1,2** |
1 2** |
1 |
1,2 |
1,2 |
|
Частота * |
+ |
+ |
+ |
+ |
+ |
+ |
|
Энергия: активная, реактивная, полная на 4 квадрантах* |
+ |
+ |
+ |
+ |
+ |
+ |
|
Коэффициенты гармоник (до гармоники №) |
- |
15 |
31 |
- |
15 |
31 |
|
Ток нейтрали*** |
+ |
+ |
+ |
+ |
+ |
+ |
|
Сервисные функции | ||||||
|
Сохранение в энергонезависимой памяти минимальных / максимальных значений с меткой времени |
- |
I ** |
। iek |
- |
+ |
+ |
|
Сохранение измеренных значений мощности и энергии (до 2-х значений) с настраиваемым интервалом и продолжительностью хранения |
- |
- |
+ |
- |
- |
+ |
|
Поддержка дополнительного модуля аналоговых вхо-дов/выходов |
- |
- |
+ |
- |
- |
+ |
|
Функциональные возмож-ности счетчиков |
Модификации счетчиков | |||||
|
РМ2100 |
РМ2200 | |||||
|
РМ2110 |
РМ2120 |
РМ2130 |
РМ2210 |
РМ2220 |
РМ2230 | |
|
Поддержка дополнительного модуля цифровых вхо-дов/выходов |
- |
- |
+ |
- |
- |
+ |
|
Импульсный выход, без дополнительных модулей |
+ |
- |
- |
+ |
- |
- |
|
Порт RS-485 (Modbus RTU) |
- |
+ |
+ |
- |
+ |
+ |
|
Уставки, аварийная сигнализация и управление | ||||||
|
Аварийные уставки |
- |
- |
20 |
- |
- |
20 |
|
Время отклика уставки, с |
- |
- |
1 |
- |
- |
1 |
|
Примечания * - измерения с нормируемой точностью; * * - измеренные значения выводятся только с использованием интерфейса связи; * **- рассчитывается из значений токов фаз. | ||||||
Встраиваемое программное обеспечение (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты от несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (логин и пароль). Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия счетчика. Идентификационные данные программного обеспечения счетчиков приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение | |
|
для РМ21хх |
для РМ22хх | |
|
Наименование ПО (исполняемый файл) |
PM2000LED_OS_ V01_02_01_34.fw |
PM2000LCD_OS_ V01_02_01_34.fw |
|
Номер версии ПО |
не ниже 01.02.01 | |
|
Контрольная сумма |
0х4С24 |
0x87D9 |
Внешний вид счетчиков приведен на рисунках 1 и 2.
Схема пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием места нанесения знака поверки приведена в Приложении А.
Государственный

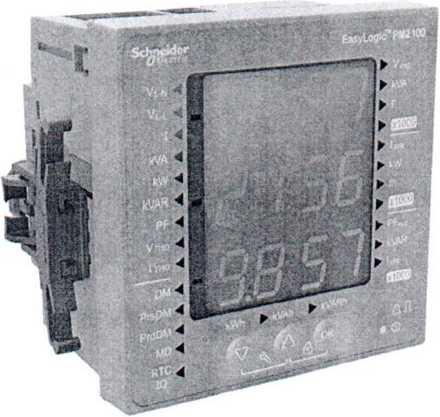

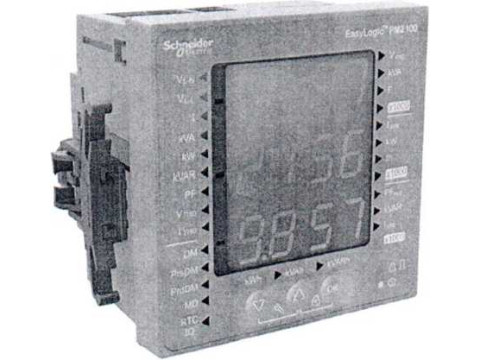

Рисунок 1 - Внешний вид счетчиков РМ2110, РМ2120, РМ2130

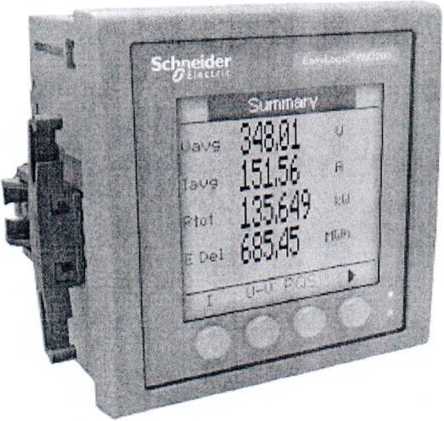

Рисунок 2 - Внешний вид счетчиков РМ2210, РМ2220, РМ2230
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблице 3.
Таблица 3 _______ ________ _______ _______________
|
Наименование характеристики |
Значение | |||||
|
РМ2110 |
РМ2120 |
РМ2130 |
РМ2210 |
РМ2220 |
РМ2230 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Класс точности измерений активной/ реактивной энергии по ГОСТ 31819.21-2012, ГОСТ 31819.22-2012/ ГОСТ 31819.23-2012 |
1/1 |
0.5S/1 |
1/1 |
0.5S/1 | ||
|
Диапазон температур нормальных условий (по ГОСТ 31819.21-2012, ГОСТ 31819.22-2012/ ГОСТ 31819.23-2012), °C |
от 21 до 25 ________/по_ | |||||
\т^^бй’*8/Лист 4
|
1 |
2 |
з I |
4 |
5 |
6 |
7 |
|
Номинальная частота, Гц |
50 | |||||
|
Номинальный ток, А |
1 или 5 | |||||
|
Стартовый ток, мА |
5 | |||||
|
Максимальный ток, А |
6 | |||||
|
Максимальный ток перегрузки: - непрерывно, А -10 с в час, А -1 с в час, А |
12 50 500 | |||||
|
Рабочий диапазон температур, °C |
от минус 10 до плюс 60 | |||||
|
Относительная влажность при температуре 40 “С (без выпадения конденсата), % |
до 95 | |||||
|
(Диапазон измерений напряжения переменного тока: - фазное (категория перенапряжения III),В - линейное (категория перенапряжения III), В - фазное (категория перенапряжения II), В - линейное (категория перенапряжения II), В |
от 20 до 277 от 35 до 480 от 20 до 347 от 35 до 600 | |||||
|
Пределы допускаемой относительной погрешности счетчика при измерении напряжения переменного тока, % |
±0,5 | |||||
|
Пределы допускаемой относительной погрешности счетчика при измерении активной (полной) мощности, % |
см. Таблица 4 |
см. Таблица 5 |
см. Таблица 4 |
см. Таблица 5 | ||
|
Пределы допускаемой основной относительной погрешности счетчика при измерении реактивной мощности, % |
см. Таблица 6 | |||||
|
Диапазон измерений силы переменного тока, А |
от 0,05 до 6 | |||||
|
Пределы допускаемой относительной погрешности счетчика при измерении силы переменного тока,% |
±0,5 | |||||
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 | |||||
|
Пределы допускаемой относительной погрешности счетчика при измерении частоты переменного тока, % |
±0,05 | |||||
|
Диапазон измерений коэффициента мощности |
от -1 до -0,01 и от 0,01 до 1 | |||||
|
Пределы допускаемой относительной погрешности счетчика при измерении коэффициента мощности, % |
±1 | |||||
|
Полная мощность, потребляемая каждой цепью тока при нормальной температуре, номинальной частоте и номинальном токе, В А, не более |
0,1 | |||||
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при нормальной температуре, номинальной частоте и напряжении 240 В переменного тока, В А (Вт), не более |
0,2 (2) | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Полная (активная) мощность, потребляемая вспомогательным источником питания при нормальной температуре, номинальной частоте и напряжении 240 В переменного тока, ВА (Вт), не более |
8 (3,3) | |||||
|
Значение импульса энергии, имп./кВтч (имп./кварч) |
от 1 до 9999999 | |||||
|
Срок службы литий ионной батареи при нормальной температуре, лет, не менее |
16 | |||||
|
Габариты счетчиков, мм, не более - высота - ширина - длинна |
96 96 73 | |||||
|
Масса, кг, не более |
0,3 | |||||
Таблица 4
|
Значение тока |
Коэффициент мощности (cos <р) |
Пределы допускаемой относительной погрешности, % |
|
0,02/НОМ</<0,05/НОМ |
1,00 |
±1,5 |
|
0,05'/ном—/— /макс |
± 1,0 | |
|
0,05/но„^/<0,10" /ком |
0,5 (индуктивная нагрузка) |
±1,5 |
|
0,8 (емкостная нагрузка) | ||
|
0,1 О' /ном—/—/макс |
0,5 (индуктивная нагрузка) |
± 1,0 |
|
0,8 (емкостная нагрузка) |
Таблица 5
|
Значение тока |
Коэффициент мощности (cos <р) |
Пределы допускаемой относительной погрешности, % |
|
0,01 /цОм^/<0,05'/ИОм |
1 |
±1,0 |
|
0,05' /Ном^/ ±/макс |
1 |
±0,5 |
|
0,02/ном</<0,1/„ом |
0,5 (индуктивная нагрузка) |
±1,0 |
|
0,8 (емкостная нагрузка) | ||
|
0,1/ ном—/ —1 макс |
0,5 (индуктивная нагрузка) |
±0,6 |
|
0,8 (емкостная нагрузка) |
Таблица 6
|
Значение тока |
Коэффициент мощности (sin <р) |
Пределы допускаемой относительной погрешности, % |
|
0,02 /Ном — / <0,05' /цом |
1,00 |
±1,5 |
|
0,05'/НОм — / — /макс |
1,00 |
±1,0 |
|
0,05 /ном — / <0,10'/ном |
0,5 (индуктивная, емкостная нагрузка) |
±1,5 |
|
0,1 О'/ном ± ± /макс |
±1,0 | |
|
0,10/ном — / — /макс |
0,25 (индуктивная, емкостная нагрузка) |
±1,5 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной доку
ментации типографским способом.
Комплектность
Комплект поставки счетчика должен соответствовать таблице 4.
Таблица 3
|
Наименование |
Количество |
|
Счетчик |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1* |
|
Упаковка |
1 |
|
* - по отдельному заказу |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Schneider Electric Industries SAS» (Франция).
МРБ МП.2959-2020 "Счетчики электрической энергии многофункциональные серии РМ2000. Методика поверки".
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Счетчики электрической энергии многофункциональные серии РМ2000 соответствуют требованиям технической документация фирмы «Schneider Electric Industries SAS» (Франция), TP ТС 020/2011 и ТР ТС004/2011 (Декларация о соответствии № ЕАЭС N RU fl-FR.MM07.B.00075 до 28.11.2022).
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
