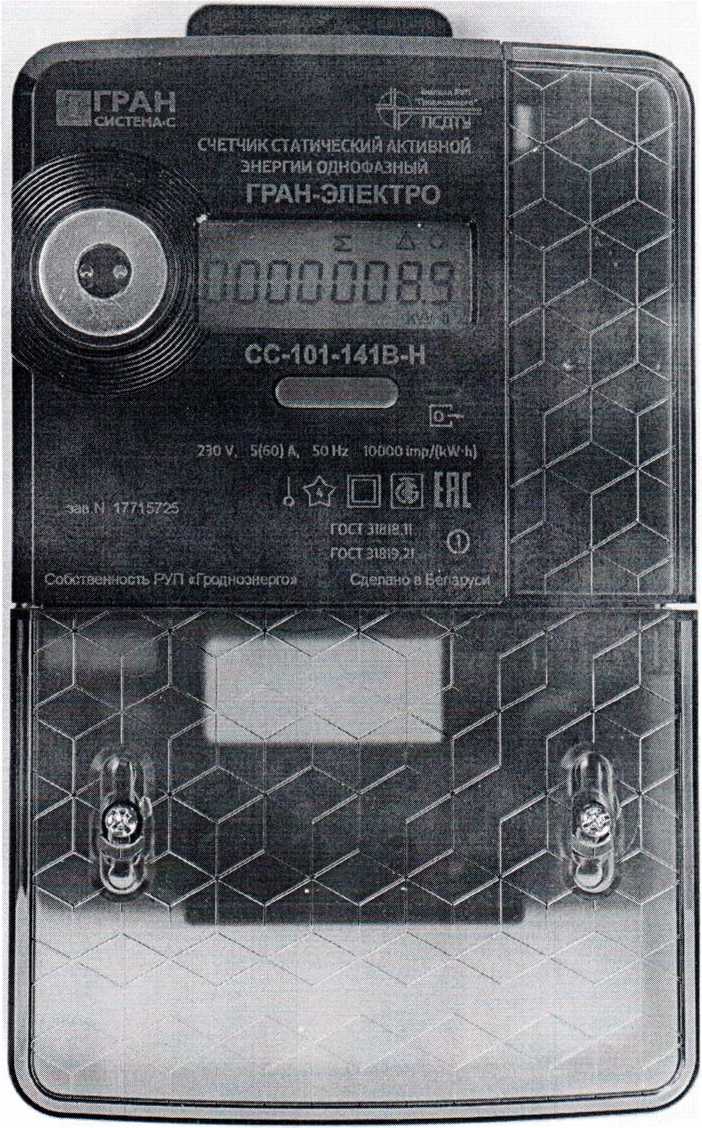

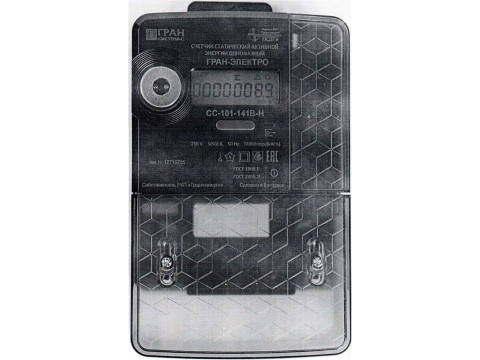

Счетчики статические активной энергии однофазные "Гран-Электро СС-101"

Тип счетчика

«Гран-Электро СС-101

-

1

2

3

4

5

6

7

8

Тарифность, базовый (максимальный) ток:

- однотарифный, 5(60) А

0

- многотарифный, 5 (60) А

1

- многотарифный, 5 (80) А

2

- многотарифный, 10 (100) А

3

Интерфейс связи:

- оптический

1

- оптический + M-BUS

2

- оптический + RS-485

4

Импульсный испытательный выход 1):

- отсутствует

0

- установлен

1

Конструктивное исполнение:

- black с расширенным диапазоном температур

В

Функция управления нагрузкой (реле управление нагрузкой)')

- отсутствует

- имеется

С

Дополнительные интерфейсы:

1) вариант исполнения с радиомодулем (868 МГц)

- отсутствует

- радиомодуль со встроенной антенной 2)

RFt

- радиомодуль с внешней антенной

RFtext

- радиомодуль с активной внешней антенной 2\ где XX длина кабеля антенны (максимум до 100 м)

RFtA

- радиомодуль с активной внешней антенной, где XX длина кабеля антенны (максимум до 100 м)2)

RFtB

XX

- радиомодуль с активной внешней антенной увеличенной дальностью покрытия2), где XX длина кабеля антенны (максимум до 100 м)

RFtB

XX

2) Вариант исполнения с радиомодулем (433 МГц, самоорганизующаяся радио сеть)

- отсутствует

- радиомодуль со встроенной антенной 2)

RFs

- радиомодуль с внешней антенной 2)

RFsE

- радиомодуль с активной внешней антенной 2>, где XX длина кабеля антенны (максимум до 100 м)

RFsA

XX

- радиомодуль с активной внешней антенной увеличенной дальностью покрытия 2), где XX длина кабеля антенны (максимум до 100 м)

RFsB

XX

3) вариант исполнения с GSM/GPRS-модемом, PLC-модемом и WiFi:

- GSM-модем 3> (CSD + SMS + GPRS)

GSM

- GPRS-модем 3> (SMS + GPRS)

GPRS

- GSM-модем 3,с 3G

3G

-WiFi3>

WIFI

- PLC 3>

PLC

Датчик воздействия магнитного поля

- отсутствует

- датчик магнитного поля

H

Наименование характеристики

Значение параметра

Класс точности по ГОСТ 31819.21-2012

1

Номинальное напряжение Uhomhh, В

230

Установленный рабочий диапазон напряжений

ОТ 0,9 ДО 1,1 Uhomhh

Предельный рабочий диапазон напряжений

ОТ 0,8 ДО 1,15 Uhomhh

Номинальная частота сети, Гц

50

Базовый ток Ц (максимальный ток 1Макс), А

5 (60) или 5 (80) или 10 (100)

Порог чувствительности при Uhomhh И COS(|) = 1

0,004 К

Суточный ход встроенных часов в нормальных условиях, с

±1

Изменение суточного хода встроенных часов при отклонении температуры от 23 °C в диапазоне температур от минус 25 °C до плюс 55 °C, с/ °C, не более

±0.15

Активная потребляемая мощность для цепи напряжения. Вт, не более:

- без дополнительных интерфейсов

- с дополнительными интерфейсами

1

2

Полная потребляемая мощность для цепи напряжения, В-A, не более

10

Полная потребляемая мощность для цепи тока, В-A, не более

0,1

Импульсные выходы

- импульсный испытательный выход (по заказу)

- оптический испытательный

выход

Параметры импульсного испытательного выхода:

- сопротивление в состоянии «замкнуто», Ом, не более

- сопротивление в состоянии «разомкнуто», кОм, не менее

- предельная сила тока в состоянии «замкнуто», мА

- предельно допустимое напряжение в состоянии «разомкнуто», В

200

50

30

30

Значение постоянной счетчика, имп./(кВт-ч):

- ДЛЯ счетчиков С 1б (1макс) 5(60) А

- для счетчиков с 1б (Какс) 5(80) А или 10(100) А

10000

5000

Оптический интерфейс

по ГОСТ IEC 61107-2011

Скорость обмена по оптическому интерфейсу, бит/с

2400

Цифровой интерфейс в зависимости от модификации

М-Bus, R.S485, радио-модуль (RFt, RFtext, RFtA, RFtB,, RFs, RFsE, RFsA, RFsB), GSM-модем, GPRS-модем, PLC-модем, WiFi или отсутствует

Скорость обмена по цифровым интерфейсам, бит/с

от 300 до 19200

Количество тарифных зон (тарифов)

от 1 до 4

Количество программируемых моментов переключения тарифов в сутки

Наименование характеристики

Значение параметра

Количество тарифных сезонов

12

Интервал усреднения мощности, мин

Зи 30

Глубина хранения профиля нагрузки при 30-мин интервале усреднения.суток

60

Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам:

- на начало суток;

- на начало месяца;

- на начало года

всех дней текущего месяца; текущего и 11 предыдущих; текущего и 7 предыдущих

Глубина хранения значений приращения энергии в целом и с разбивкой по 4 тарифам - за сутки - за месяц - за год

за текущие и 30 предыдущих;

за текущий и 23 предыдущих;

за текущий и 7 предыдущих

Глубина хранения значений максимальной мощности за месяц (при 30-мин интервале усреднения) в целом и с разбивкой по 4 тарифам

текущий и 23 предыдущих

Интервал усреднения мощности, мин

3 и 30

Глубина хранения профиля нагрузки при 30-минутном интервале усреднения, дней:

60;

Время хранения информации при отключении напряжения питания

в течение срока службы счетчика

Корректировка времени (при суммарном времени коррекции в месяц не более 30 мин)

программно через интерфейсы

Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее

5

Защита от несанкционированного перепрограммирования счетчика

программная (пароли) и аппаратная (ключ на плате)

Наличие архивов

- архив ошибок;

- архив состояния сети;

- архив корректировок

Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее

5

Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

II

Степень защиты оболочки по ГОСТ 14254-96

IP51, категория 2

Установленный рабочий диапазон температур, 0 С

от минус 25 до плюс 55

Предельный рабочий диапазон температур, ° С

от минус 40 до плюс 70

Относительная влажность в рабочих условиях, %

до 95 при температуре 30 °C

Предельный диапазон температур хранения и транспортирования. 0 С

от минус 25 до плюс 70

Средний срок службы, лет, не менее

32

Средняя наработка на отказ, ч, не менее

150000

Габаритные размеры, мм, не более - «Гран-Электро СС-101-ХХХВ»

223x135,5x57.5

Масса, кг, не более

1,0

Наименование

Количество

Счетчик статический активной энергии «Гран-Электро СС-101»

1

Антенна выносная с разъемом SMA

1‘>

Счетчики статические активной энергии «Гран-Электро СС-101». Паспорт

1

Счетчики статические активной энергии «Гран-Электро СС-101». Руководство по эксплуатации

j 2)3)

МРБ МП. 1578-2006 Счетчики статические активной энергии «Гран-Электро СС-101». Методика поверки

12>

Счетчики статические активной энергии «Гран-Электро СС-101».

Инструкция оператора по работе с последовательным каналом связи

I3’

Программа сервиса (считывания данных) со счетчиков «OWMU0»

I3)

Программа чтения и параметризации «ОWMU1»

I4)

Упаковка

1

Примечания: - наличие и тип определяется исполнением счетчика;2) -количество определяется договором на поставку;3) - см. www.strumen.by; www.strumen.com;4) - определяется договором на поставку
