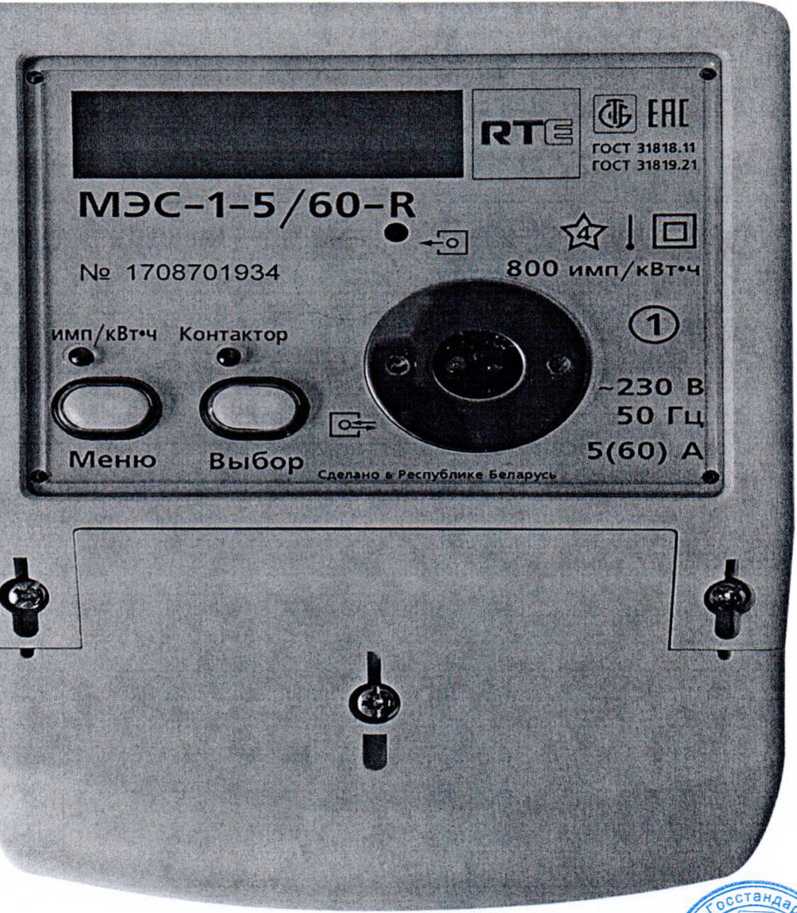

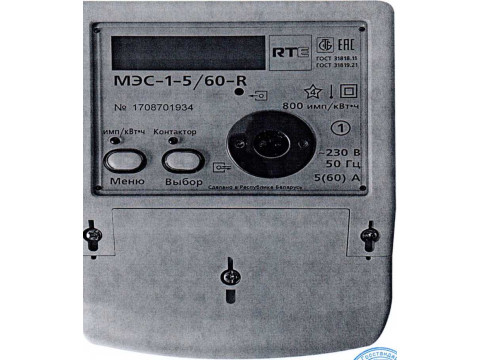

Счетчики активной электрической энергии переменного тока статические однофазные многотарифные МЭС-1

Наименование параметра

Значение параметра

1

2

Класс точности по ГОСТ 31819.21-2012

1,0

Диапазоны напряжения:

Номинальное напряжение (UHOm), В

Установленный рабочий диапазон напряжений

Расширенный рабочий диапазон напряжений

230 от 0,9 до 1,1 ином от 0,8 до 1,15 иНОм

Номинальная частота ТНОмин, Гц Диапазон изменения частоты сети, Гц

50 50+2,5

Значения токов

Базовый (максимальный ток) 1б (1макс>, А

5(60); 5(100)

Порог чувствительности счетчиков

0,004 l6

Полная мощность, потребляемая цепью тока счетчиков при базовом токе, номинальной частоте и нормальной температуре, В А, не более

0,5

Полная мощность, потребляемая цепью напряжения счетчика при номинальном напряжении, номинальной частоте и нормальной температуре, В А, не более

6,0

Активная мощность, потребляемая цепью напряжения счетчика при номинальном напряжении, номинальной частоте и нормальной температуре, Вт, не более

2,0

Суточный уход встроенных часов, с, не более: - в нормальных условиях при температуре (23±2)°С

± 1

Изменение суточного хода часов при отклонении температуры от нормальной на каждый 1°С, с, не более:

- в диапазоне температур от минус 25°С до плюс 55°С

- в диапазоне температур от минус 40°С до плюс 70°С

±0,15

±0,20

Пределы ручной и системной коррекции суточного хода часов один раз в сутки, с

±30

Многотарифный режим измерений поддерживает: - количество тарифов

- количество тарифных зон

- количество суточных графиков тарификации

- количество тарифных сезонов

- количество тарифных годовых расписаний

от 1 до 4

от 1 до 48

от 1 до 12

от 1 до 12

2(основное и резервное)

1

2

Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам:

- на начало суток

- на начало месяца

- на начало года

Глубина хранения информативных значений накопленной энергии в целом:

- активная энергия в обратном направлении

текущего и четырех предыдущих месяцев

текущего и 35 предыдущих месяцев текущего года и 7 предыдущих лет

за текущий и 35 предыдущих месяцев

Глубина хранения значений приращения энергии в целом и с разбивкой по 4 тарифам:

- за сутки

- за месяц

- за год

текущего и четырех предыдущих месяцев

текущего и 35 предыдущих месяцев

текущего года и 7 предыдущих лет

Глубина хранения мощности Р:

- мощность за 3 мин интервал усреднения

- мощность за 30 мин интервал усреднения

Максимальное значение мощности за месяц в целом и с разбивкой по действующим тарифам для мощности

за текущий и предыдущий интервалы

за текущий и предыдущий интервалы

за текущий и 35 предыдущих месяцев

Глубина хранения профиля значений усредненной активной мощности Р с программируемым временем усреднения от 1 до 60 мин

от 4 до 246 суток

Время хранения информации при отключении напряжения питания

в течение срока службы счетчика

Защита от несанкционированного перепрограммирования счетчика

программная (пароль) и аппаратная

Постоянная счетчика в режиме измерений / поверки, имп/кВт ч

800/ 16000

Интерфейсы связи:

- цифровые со скоростью обмена 2400, 4800, 9600, 19200,38400 бод

- оптический со скоростью обмена 300, 600, 1200, 2400, 4800, 9600 бод

- модемы со скоростью обмена 2400 бод

RS-485

по МЭК61107 PLC или RF

Выходы:

- импульсный оптоэлектронный телеметрический

- испытательный оптический

- оптический индикатор функционирования (испытательный для поверки часов)

1

1 --------------------------Ma. S . /К--     -------

1

2

Климатическиеусловия при эксплуатации и хранении:

- установленный рабочий диапазон температур

- предельный рабочий диапазон температур

- предельный диапазон температур хранения и транспортирования

- предельная относительная влажность воздуха при эксплуатации и хранении

от минус 25 до плюс 55° С от минус 40 до плюс 70° С

от минус 40 до плюс 70° С

до 95 % при температуре 30° С

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

II

Степень защиты оболочки по ГОСТ 14254-2015

IP51, категория 2

Габаритные размеры с крышкой зажимной коробки, мм, не более

170x120x60

Масса, кг, не более

0,6

Наименование

Количество

Счетчик активной электрической энергии переменного тока статический однофазный многотарифный МЭС-1

Руководство по эксплуатации ПШФГ 462168.001 РЭ

ПаспортПШФГ 462168.001 ПС

Методика поверки МРБ МП.2408-2014

Упаковка

1

1

1

1 на партию счетчиков

1
