Преобразователи измерительные переменного тока Е842/1
| Номер в ГРСИ РФ: | РБ 03 13 9096 22 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
|
Описание типа РБ 03 13 9096 22 [2022-08-18]
rb-03-13-9096-22_2022-08-18.pdf
|
Скачать |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 9096 22 |
| Наименование | Преобразователи измерительные переменного тока Е842/1 |
| Год регистрации | 2022 |
| Дата регистрации | 2022-08-18 |
| Срок действия | 2027-08-18 |
| Получатель сертификата | ОАО «ВЗЭП», г. Витебск, Республика Беларусь |
Производитель / Заявитель
ОАО «ВЗЭП», г. Витебск, Республика Беларусь
Адрес: 210630, ул. Ильинского, 19/18, г. Витебск, Республика Беларусь
Контакты: (0212) 66-58-10 / info@vzep.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МП.ВТ.176-2007 «СОЕИ РБ. Преобразователи измерительные переменного тока Е842/1. Методика поверки» (изменение № 2) |
Поверители
Скачать
|
Описание типа РБ 03 13 9096 22 [2022-08-18]
rb-03-13-9096-22_2022-08-18.pdf
|
Скачать |
Описание типа
Назначение:
Преобразователи измерительные переменного тока Е842/1 (в дальнейшем -ИП) предназначены для измерения и линейного преобразования сигнала переменного тока в унифицированный выходной сигнал постоянного тока.
ИП применяют для контроля тока электрических систем и установок при комплексной автоматизации объектов электроэнергетики в автоматизированных системах управления технологическими процессами (АСУ ТП) энергоемких объектов различных отраслей промышленности, включая атомные станции.
Описание
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.
ИП переменного тока выполнен по схеме прямого преобразования и относится к преобразователям выпрямительного типа.
ИП конструктивно состоит из следующих узлов и деталей: основание, крышка, трансформатор, плата печатная. Основание и крышка изготовлены из пластмассы.
На основании расположен трансформатор измерительный. Трансформатор и печатная плата при помощи винта крепятся к основанию. Токоведущие стержни с закрепленными на них наконечниками запрессованы в основание и обеспечивают двухстороннее подключение проводников.
Прибор закрывается крышкой. Крышка при помощи винтов, которые пломбируются, крепится к основанию.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП выпускают в исполнениях:
- для нужд народного хозяйства (Е842/1);
- для поставки на атомные станции (Е842/1 АС).
Фотография общего вида ИП и схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа приведены на рисунках 1-3.

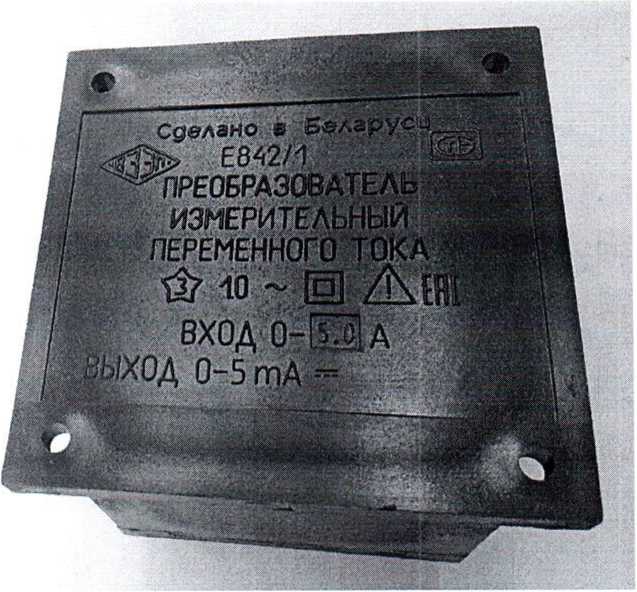

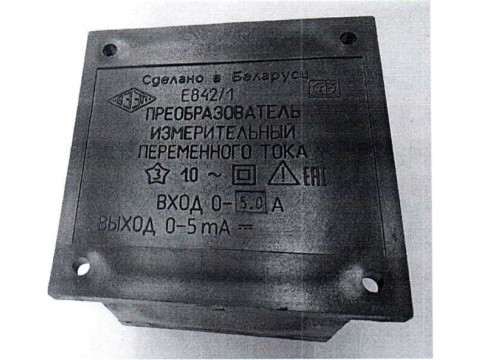

Рисунок 1 - Общий вид и маркировка ИП Е842/1 для нужд народного хозяйства

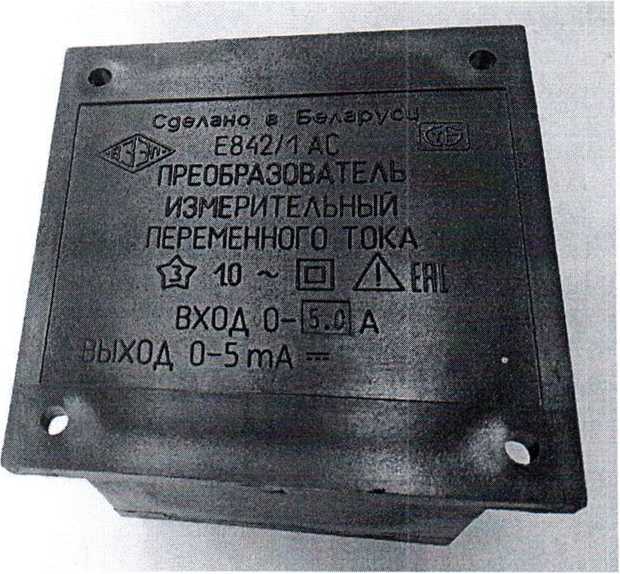

Рисунок 2 - Общий вид и маркировка ИП Е842/1 АС для поставки на атомные станции

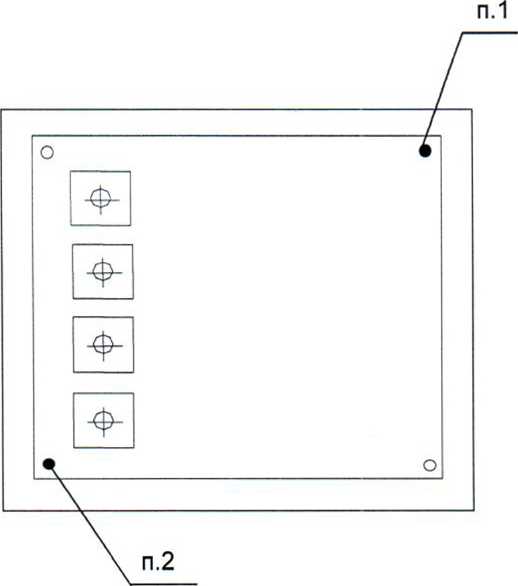

1 - Место пломбировки от несанкционированного доступа.
2 - Место для нанесения знака поверки в виде оттиска клейма поверителя.
Рисунок 3 - Схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа ИП
Технические характеристики
Исполнения ИП, диапазоны измерений преобразуемых входных сигналов, диапазон изменений выходных сигналов, пределы допускаемой основной приведённой погрешности указаны в таблице 1.
Таблица 1
|
Исполнения ИП |
Диапазон измерений входного сигнала, А |
Номинальные значения входного сигнала, А |
Диапазон изменений выходного сигнала, мА |
Пределы допускаемой основной приведённой погрешности (от нормирующего значения), % |
|
Е842/1 Е842/1 АС |
0-0,5; 0-1,0; 0-2,5; 0-5,0 |
0,5; 1,0; 2,5; 5,0 |
0-5,0 |
±1,0 |
Примечание - ИП выпускаются однодиапазонными.
Пределы допускаемой дополнительной погрешности ИП указаны в таблице 2.
Таблица 2
|
Влияющая величина |
Пределы допускаемой дополнительной погрешности ИП, % |
|
Изменение температуры окружающего воздуха от нормальных условий эксплуатации до минус 40 °C и плюс 60 °C на каждые 10 °C |
±0,5 |
|
Изменение влажности окружающего воздуха от нормальных условий эксплуатации до 95 % при 35 °C |
±1,0 |
|
Изменение частоты измеряемого сигнала от нормальных условий эксплуатации до 1000 Гц |
±1,0 |
|
Отклонение формы кривой тока в измеряемой цепи от практически синусоидальной под влиянием 2, 3, 4 или 5-ой гармоники, равной 5 % от первой гармоники, для: | |
|
- 2 или 4 гармоники |
±1,0 |
|
- 3 или 5 гармоники |
±2,0 |
|
Влияние внешнего однородного переменного или постоянного магнитного поля напряженностью 400 А/м, при самых неблагоприятных направлениях и фазе |
±0,5 |
Условия эксплуатации указаны в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: | |
|
-температура окружающего воздуха, °C |
от 15 до 25 |
|
-относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
-атмосферное давление, кПа |
от 84 до 106 |
|
-частота тока измеряемой цепи, Гц |
от 45 до 65 |
|
-форма кривой тока измеряемой цепи |
синусоидальная с коэффициентом гармоник не более 2 % |
|
-сопротивление нагрузки, кОм |
от 1,0 до 1,4 |
|
-магнитное и электрическое поля |
практическое отсутствие магнитного и электрического полей, кроме земного магнитного поля |
|
-время прогрева (при номинальном значении входного сигнала), не более, мин |
5 |
|
-положение |
любое |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от минус 40 до плюс 60 |
|
- относительная влажность окружающего воздуха при температуре 35 °C, % |
ДО 95 |
Нормирующее значение выходного сигнала соответствует верхнему значению диапазона изменений выходного сигнала 5 мА.
Включение ИП непосредственное или через измерительные трансформаторы тока.
По принципу работы ИП не требуют источника питания.
Мощность, потребляемая ИП от измерительной цепи, при номинальном значении входного сигнала, не более 1 В-А.
Масса не более 0,5 кг.
Габаритные размеры не более (80x80x90) мм.
Средний срок службы 12 лет.
Средняя наработка на отказ с учетом технического обслуживания 67000 ч.
Комплектность
- преобразователь - 1 шт.;
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес, допускается 1 экз. на 3 изделия);
- методика поверки - 1 экз. (по запросу поверяющих организаций);
- упаковка - 1 шт.
Знак утверждения типа наносится на крышку корпуса ИП и эксплуатационную документацию.
Поверка осуществляется по МП.ВТ. 176-2007 «Преобразователи измерительные переменного тока Е842/1. Методика поверки» с извещением ПМ031-2022 об изменении 2.
Сведения о средствах поверки
Перечень средств поверки:
- амперметр Д5099;
- прибор комбинированный ЩЗОО;
- магазин сопротивлений РЗЗ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИП с требуемой точностью.
Сведения о методах измерений
Нормативные документыГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые»;
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
ТУ 25-04-3318-77 «Преобразователи измерительные переменного тока Е842/1».
методы поверки:
МП.ВТ. 176-2007 «Преобразователи измерительные переменного тока Е842/1».
