Машины испытательные универсальные Kason WAW
| Номер в ГРСИ РФ: | РБ 03 03 6346 17 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "Jinan Kason Testing Equipment Co., LTD", Китай |
|
Описание типа РБ 03 03 6346 17 [2017-11-23]
rb-03-03-6346-17_2017-11-23.pdf
|
Скачать |
Машины испытательные универсальные Kason WAW предназначены для определения физико-механических характеристик материалов при их испытаниях на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 6346 17 |
| Наименование | Машины испытательные универсальные Kason WAW |
| Год регистрации | 2017 |
| Номер сертификата | 11209 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2027-07-18 |
| Получатель сертификата | фирма "Jinan Kason Testing Equipment Co., LTD", Китай (CN) |
Производитель / Заявитель
фирма "Jinan Kason Testing Equipment Co., LTD"
Адрес: Duandian Industrial Park, Jingshi Road, Jinan City, Shandong Province, China
Контакты: тел.: +86-531-58595086, факс: +86-531-86113759
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8034-2011. |
Поверители
Скачать
|
Описание типа РБ 03 03 6346 17 [2017-11-23]
rb-03-03-6346-17_2017-11-23.pdf
|
Скачать |
Описание типа
Назначение
Машины испытательные универсальные Kason WAW предназначены для определения физико-механических характеристик материалов при их испытаниях на растяжение, сжатие и изгиб.
Область применения - лаборатории металлургической, машиностроительной, строительной, легкой и других отраслей промышленности.
Описание
Машины состоят из основания, на котором закреплена нагрузочная рама. Нагрузка измеряется при помощи датчика силы и отображается на экране компьютера или консольной панели в единицах измерения, выбранных при настройке конфигурации машины.
Датчик силы расположен в нагрузочной раме и является датчиком «двунаправленного действия» и используется для испытаний, как на сжатие, так и на растяжение. Машины могут быть укомплектованы датчиками продольной и поперечной деформации (экстензометрами), которые непосредственно связаны с испытываемым образцом. Датчики продольной и поперечной деформации могут быть различного принципа действия: индукционные с аналоговым и цифровым выходом, оптические, механические, контактные и бесконтактные. В зависимости от назначения датчики отличаются диапазоном измерений.
лист 1 из 5
Машины имеют гидравлическую систему нагружения.
Машины могут быть оборудованы климатическими камерами, высокотемпературными печами и другим дополнительным оборудованием.
Машины выпускаются в исполнениях с одной или двумя колоннами.
Идентификационные данные программного обеспечения (ПО) машин испытательных универсальных приведены в таблице 1.
Таблица 1
|
Модификации машин испытательных универсальных Kason WAW |
Номер версии ПО |
Наименование ПО |
|
Kason WAW |
6.63.(2016.9.22) |
1153 |

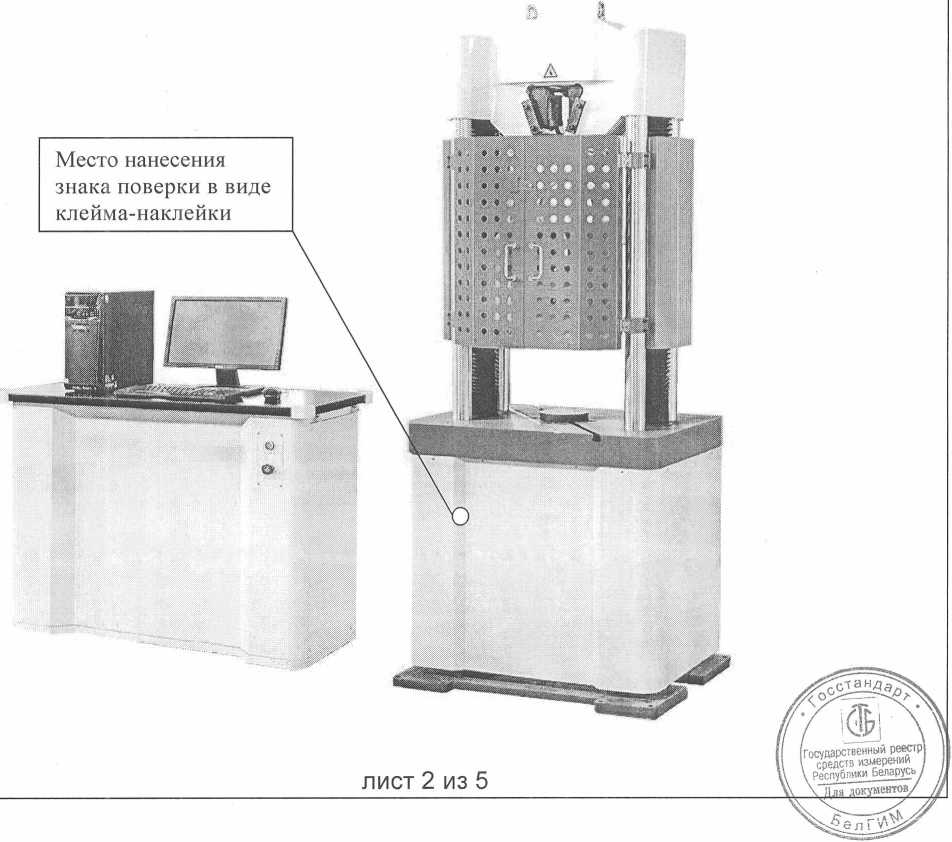

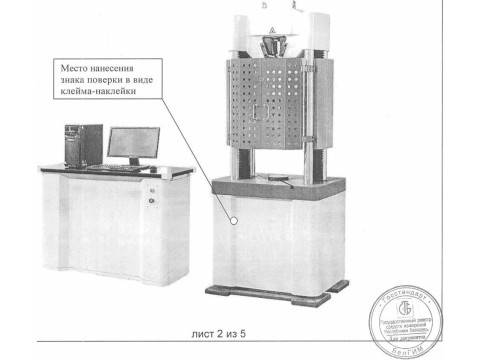

Внешний вид машин испытательных универсальных Kason WAW с указанием места нанесения знака поверки (клеймо-наклейка) приведен на рисунке 1.
Основные технические и метрологические характеристики машин испытательных универсальных Kason WAW, приведены в таблице 1 и таблице 2.
Рисунок 1
Таблица 1
|
Тип, модификация |
Макс, нагрузка, |
Коп. колонн |
Пределы допускаемой относительной погрешности при измерении силы |
Разрешение перемещения |
Диапазон скоростей перемещения траверсы |
Полный ход поршня, не более |
Максимальное расстояние для испытания на растяжение, не менее |
Максимальное расстояние для испытания на сжатие, не менее |
Диапазон скоростей приложения нагрузки |
|
кН |
шт. |
% |
ММ |
мм/мин |
мм |
мм |
мм |
кН/с | |
|
KasonWAW-100 |
100 |
2 |
±0,5 |
0,01 |
ог0,05до 140 |
250 |
750 |
600 |
от 0,005 до 5 |
|
Kasai WAW-200 |
200 |
2 |
±0,5 |
0,01 |
ог0,05 до 140 |
250 |
750 |
600 |
от 0,01 до 10 |
|
KasonWAW-300 |
300 |
2 |
±0,5 |
0,01 |
от 0,05 до 140 |
250 |
750 |
600 |
от0,015до 15 |
|
Kasai WAW-600 |
600 |
2 |
±0,5 |
0,01 |
от 0,05 до 90 |
250 |
750 |
600 |
от 0,03 до 30 |
|
Kasai WAW-1000 |
1000 |
2 |
±0,5 |
0,01 |
от 0,05 до 50 |
250 |
750 |
600 |
от 0,05 до 50 |
|
Kasai WAW-1500 |
1500 |
2 |
±0,5 |
0,01 |
от 0,05 до 50 |
250 |
750 |
600 |
от 0,075 до 75 |
|
Kasai WAW-2000 |
2000 |
2 |
±0,5 |
0,01 |
от 0,05 до 50 |
250 |
750 |
600 |
от0,1 до 100 |
Таблица 2
|
Тип, модификация |
Потребляемая мощность, не более, Вт |
Габаритные размеры (ДхШхВ), не более, мм |
Масса (без аксессуаров), не более, кг |
Параметры электропитания |
|
Kasai WAW-100 |
2000 |
900x660x2170 |
1200 |
400 В, 50 Гц |
|
Kasai WAW-200 |
2000 |
900x660x2170 |
1200 |
400 В, 50 Гц |
|
Kasai WAW-300 |
2000 |
900x660x2170 |
1200 |
400 В, 50 Гц |
|
Kasai WAW-600 |
3000 |
950x710x2270 |
1400 |
400 В, 50 Гц |
|
Kasai WAW-1000 |
3000 |
1080x740x2400 |
1600 |
400 В, 50 Гц |
|
Kasai WAW-1500 |
5000 |
1354x800x2805 |
4900 |
400 В, 50 Гц |
|
Kasai WAW-2000 |
5000 |
1620x1050x3370 |
8100 |
400 В, 50 Гц |
Описание типа средства измерений
Рабочие условия применения:
Температура окружающей среды от 5 °C до 40 °C.
Относительная влажность воздуха от 20 % до 80 %.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Стандартный комплект поставки включает:
|
- машина испытательная универсальная Kason WAW * |
1 шт.; |
|
- руководство по эксплуатации |
1 экз.; |
|
- программное обеспечение |
1 шт.; |
|
- захват, зажимы |
1 компл.; |
|
- комплект кабелей для подключения |
1 компл. |
|
По отдельному заказу: | |
|
- дополнительные датчик силы |
** |
|
- персональный компьютер |
** |
|
- защитные барьеры |
** |
Примечания:
* - модификация указывается при заказе;
* * - в зависимости от заказа.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Jinan Kason Testing Equipment Co., LTD» (Китайская Народная Республика).
ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».
СТБ 8034-2011 «Система обеспечения единства измерений Республики Беларусь. Машины для испытания материалов на растяжение, сжатие и изгиб. Методика поверки».
Технические регламенты Таможенного Союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
лист 4 из 5
[Государственный реестр средств измерении \ республики Беларусь / \Для документов/
Машины испытательные универсальные Kason WAW соответствуют требованиям технической документации фирмы «Jinan Kason Testing Equipment Co., LTD» (Китайская Народная Республика), ГОСТ 28840-90 и требованиям ТР ТС 004/2011,ТР ТС 020/2011.
Межповерочный интервал не более 12 месяцев (для машин испытательных универсальных Kason WAW, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
