Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1
Номер в ГРСИ РФ: | РБ 03 13 8774 22 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
Описание типа РБ 03 13 8774 22 [2022-04-20]
rb-03-13-8774-22_2022-04-20.pdf
|
Скачать |
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 8774 22 |
Наименование | Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1 |
Год регистрации | 2022 |
Дата регистрации | 2022-04-20 |
Срок действия | 2027-04-20 |
Получатель сертификата | ОАО «ВЗЭП», г. Витебск, Республика Беларусь |
Производитель / Заявитель
ОАО «ВЗЭП», г. Витебск, Республика Беларусь
Адрес: 210630, ул. Ильинского, 19/18, г. Витебск, Республика Беларусь
Контакты: (0212) 66-58-10 / info@vzep.by
Поверка
Межповерочный интервал / Периодичность поверки | 12 месяцев |
Методика поверки | Поверка по МП.ВТ.180-2008 «СОЕИ РБ. Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1. Методика поверки» в редакции с изменением №2. |
Поверители
Скачать
Описание типа РБ 03 13 8774 22 [2022-04-20]
rb-03-13-8774-22_2022-04-20.pdf
|
Скачать |
Описание типа
Назначение:
Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1 (в дальнейшем - ИП) предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока. Аналоговый сигнал одного выхода пропорционален активной мощности, другого — реактивной. ИП относятся к продукции производственно-технического назначения.
ИП применяют для контроля параметров электрических систем и установок при комплексной автоматизации объектов электроэнергетики в автоматизированных системах управления технологическими процессами (АСУ ТП) энергоемких объектов различных отраслей промышленности, включая атомные станции.
Описание
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов. ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов. ИП имеют 24 модификации, отличия между которыми приведены в таблице 1. Каждая из модификаций имеет исполнения: для нужд народного хозяйства, включая атомные станции (АС) и для поставок на экспорт в соответствии с патентным формуляром в страны с умеренным и тропическим климатом (исполнение 04.1**).
Фотографии общего вида ИП и схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа приведены на рисунках 1-4.

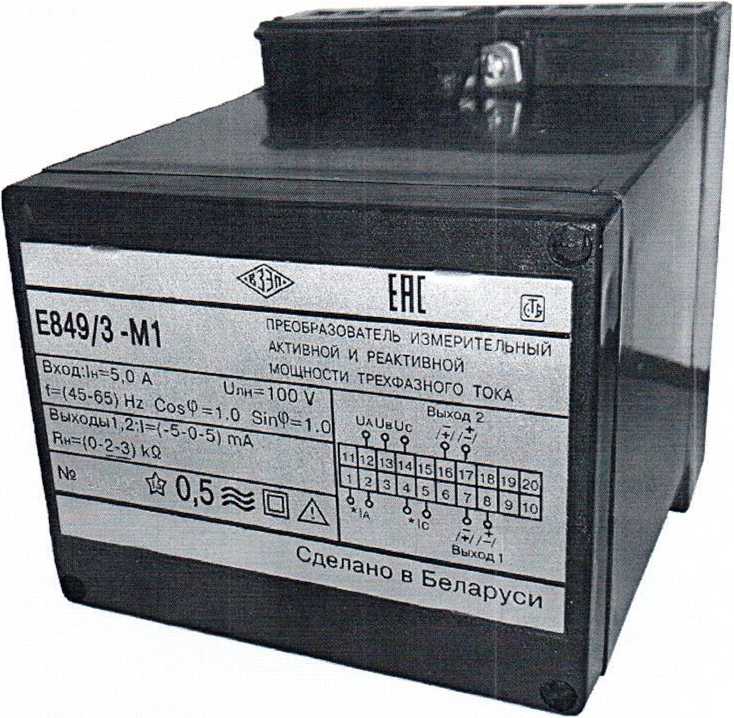

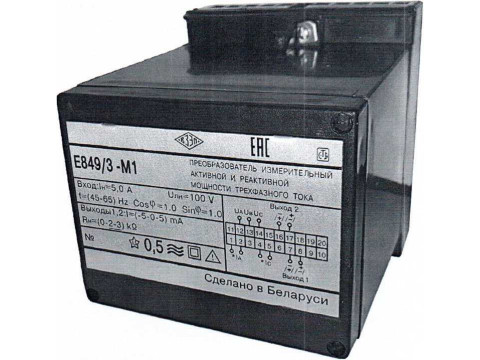

Рисунок 1 - Общий вид и маркировка ИП Е849/3-М1 для нужд народного хозяйства

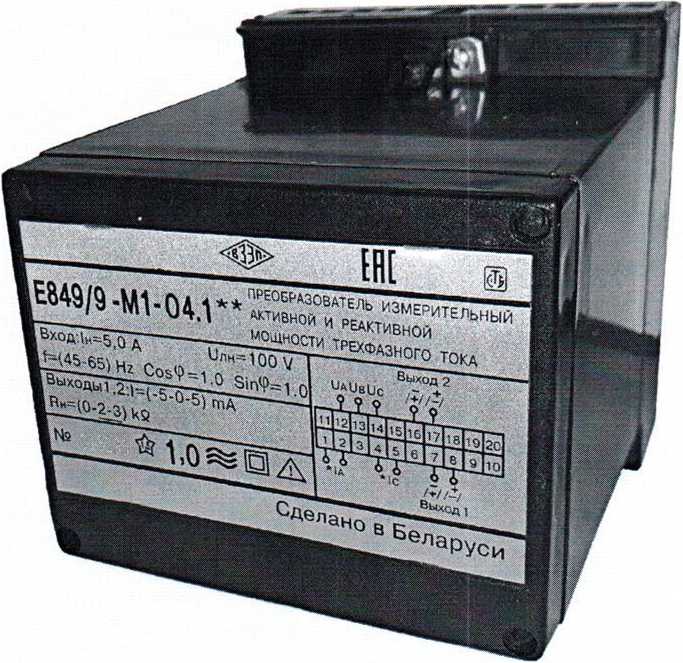

Рисунок 2 - Общий вид и маркировка ИП Е849/9-М 1-04.1 ** для поставки на экспорт (исполнение 04.1**)

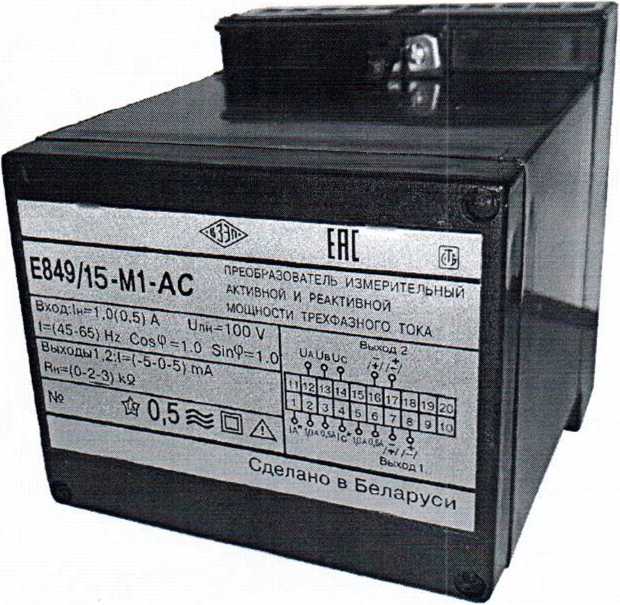

Рисунок 3 — Общий вид и маркировка ИП Е849/15-М1-АС для поставки на атомные станции

1 - Место пломбировки от несанкционированного доступа в виде оттиска клейма ОТК изготовителя;
2 - Место для нанесения знака поверки в виде оттиска клейма поверителя.

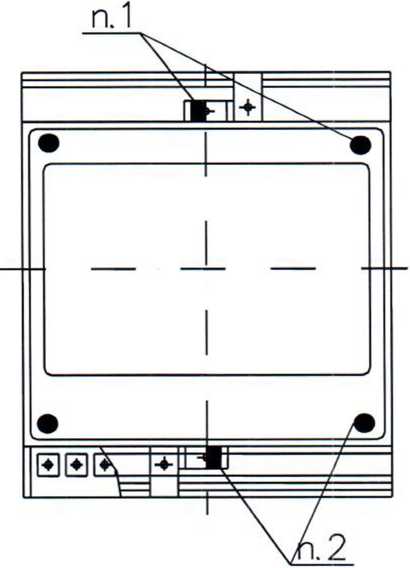

Рисунок 4 - Схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа ИП
Технические характеристики
Пределы допускаемой основной приведенной погрешности (у) от нормирующего значения выходного сигнала:
- для ИП Е849/1-М1 - Е849/6-М1; Е849/13-М1 - Е849/18-М1 ±0,5 %;
- для ИП Е849/7-М1 - Е849/12-М 1; Е849/19-М 1 - Е849/24-М1 ± 1,0%.
Модификации ИП, диапазоны измерений преобразуемых входных сигналов, диапазоны изменений выходных сигналов указаны в таблице 1.
Таблица 1
Модификации ИП |
Диапазоны измерений входных сигналов |
Диапазоны изменений выходного сигнала, мА | ||
сила переменного тока, А |
напряжение переменного тока, В |
коэффициент мощности coscp (sincp) | ||
Е849/1-М1, Е849/7-М1 |
0-0,5; 0-1,0; 0-2,5; 0-5,0 |
80-120 |
0-1 |
0-5 |
Е849/2-М1, Е849/8-М1 |
0-120 |
0-1 |
0-5 | |
Е849/3-М1, Е849/9-М1 |
80-120 |
-1-0-1 |
-5-0-5 | |
Е849/4-М1, Е849/10-М1 |
0-120 |
-1-0-1 |
- 5-0-5 | |
Е849/5-М1, Е849/11-М1 |
0-120 |
-1-0-1 |
0-2,5-5 | |
Е849/6-М1, Е849/12-М1 |
80-120 |
0-1 |
4-20 | |
Е849/13-М1, Е849/19-М1 |
0-0,5; 0-1,0 или 0-2,5; 0-5,0 |
80-120 |
0-1 |
0-5 |
Е849/14-М1, Е849/20-М1 |
0-120 |
0-1 |
0-5 | |
Е849/15-М1, Е849/21-М1 |
80-120 |
-1-0-1 |
-5-0-5 | |
Е849/16-М1, Е849/22-М1 |
0-120 |
-1-0-1 |
- 5 - 0 - 5 | |
Е849/17-М1, Е849/23-М1 |
0-120 |
-1-0-1 |
0-2,5-5 | |
Е849/18-М1, Е849/24-М1 |
80-120 |
0- 1 |
4-20 |
Примечания:
ИП Е849/1-М1 - Е849/12-М1 выпускаются однодиапазонными.
ИПЕ849/13-М1 -Е849/24-М1 выпускаются двухдиапазонными.
Значения, указанные в таблице, распространяются на каждое из конструктивных исполнений: для нужд народного хозяйства, включая атомные станции (АС) и для поставок на экспорт в страны с умеренным и тропическим климатом (исполнение 04,1 **),
Номинальные значения входных сигналов:
- сила переменного тока 0,5 А; 1,0 А; 2,5 А; 5,0 А;
- напряжение переменного тока 100 В.
Модификации, параметры питания ИП указаны в таблице 2. Таблица 2
Модификации ИП |
Параметры питания |
1 |
2 |
Е849/1-М1, Е849/7-М1, Е849/13-М1, Е849/19-М1 |
от измерительной цепи |
Е849/2-М1, Е849/8-М1, Е849/14-М1, Е849/20-М1 |
номинальное значение напряжения переменного тока Uhom=220 В, Ином-240 В*; частота переменного тока от 45 до 65 Гц |
Модификации ИП |
Параметры питания |
1 |
2 |
Е849/3-М1, Е849/9-М1, Е849/15-М1, Е849/21-М1 |
от измерительной цепи |
Е849/4-М1, Е849/10-М1, Е849/16-М1, Е849/22-М1 |
номинальное значение напряжения переменного тока Uhom=220 В, Пном=240 В*; частота переменного тока от 45 до 65 Гц |
Е849/5-М1, Е849/11-М1, Е849/17-М1, Е849/23-М1 |
номинальное значение напряжения переменного тока Uhom=220 В, Uhom=240 В*, Uhom=100 В**; частота переменного тока от 45 до 65 Гц |
Е849/6-М1, Е849/12-М1, Е849/18-М1, Е849/24-М1 |
от измерительной цепи |
* Для поставок на экспорт. * * По специальному заказу. |
Пределы допускаемой дополнительной погрешности ИП указаны в таблице 3.
Таблица 3 ________________________________________
Влияющая величина |
Пределы допускаемой дополнительной погрешности ИП. Удоп |
1 |
2 |
Изменение сопротивления нагрузки от нормальных условий эксплуатации: | |
- для ИП Е849/1-М1 - Е849/5-М1, Е849/7-М1 - Е849/11-М1, Е849/13-М1 -Е849/17-М1,Е849/19-М1 - Е849/23-М1 до значений в пределах от 2 до 0,0001 кОм |
0,5у |
-для ИП Е849/6-М1, Е849/12-М1, Е849/18-М1, Е849/24-М1 до значений в пределах от 0,3 до 0,0001 кОм |
0,5у |
Изменение температуры окружающего воздуха от нормальных условий эксплуатации до минус 30 °C и плюс 60 °C на каждые 10 °C: | |
- для ИП Е849/1-М1 - Е849/6-М1, Е849/13-М1 - Е849/18-М1 |
0,8у |
- для ИП Е849/7-М1 - Е849/12-М1, Е849/19-М1 - Е849/24-М1 |
0,5у |
Изменением температуры от нормальных условий эксплуатации до плюс 5 °C и плюс 60 °C на каждые 10 °C для исполнения 04.1 **: | |
-для ИП Е849/1-М1 - Е849/6-М1, Е849/13-М1 -Е849/18-М1 |
0,8 у |
- для ИП Е849/7-М1 - Е849/12-М1, Е849/19-М1 - Е849/24-М1 |
0,5-у |
Изменение влажности окружающего воздуха от нормальных условий эксплуатации до 95 % при 35 °C: | |
-для ИП Е849/1-М1 - Е849/6-М1, Е849/13-М1 -Е849/18-М1 |
1,8 у |
-для ИПЕ849/7-М1 - Е849/12-М1, Е849/19-М1 -Е849/24-М1 |
Y |
Изменение напряжения питания от нормальных условий эксплуатации до значений в пределах: - от 187 до 242 В (для ИП с Uhom=220 В), - от 85 до 110 В (для ИП с Uhom=100 В), - от 204 до 264 В (для ИП с Uhom=240 В) |
0,5у |
1 |
2 |
Влияние внешнего однородного постоянного или переменного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям ИП, с магнитной индукцией 0,5 мТл, при самом неблагоприятном направлении и фазе магнитного поля: | |
-для ИП Е849/1-М1 -Е849/6-М1, Е849/13-М1 -Е849/18-М1 |
7 |
-для ИП Е849/7-М1 - Е849/12-М1, Е849/19-М1 - Е849/24-М1 |
0,5-у |
Изменение напряжения измеряемой цепи от нормальных условий эксплуатации до значений в пределах от 90 до 110 В |
0,5-у |
Изменение напряжения измеряемой цепи от нормальных условий эксплуатации до любого значения в пределах диапазонов от 80 до 120 В и от 0 до 120 В |
У |
Изменение частоты измеряемой цепи от нормальных условий эксплуатации до значений в пределах от 45 до 65 Гц |
0.5-у |
Изменением частоты измеряемой цепи от нормальных условий эксплуатации до значения в пределах от 65 до 450 Гц |
2-у |
Отклонение формы кривой входного сигнала от синусоидальной под влиянием 2, 3, 4 или 5 гармоники, равной 30 % от первой |
Y |
Отклонение коэффициента мощности от нормальных условий эксплуатации до 0 |
У |
Условия эксплуатации указаны в таблице 4.
Таблица 4 ______
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия эксплуатации: | |
- температура окружающего воздуха, °C |
от 18 до 22 |
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
- напряжение источника питания, В |
220±5;240±5; 100±2 |
- частота питания, Гц |
от 45 до 65 |
- форма кривой тока и напряжения измеряемой цепи и напряжения источника питания |
синусоидальная с коэффициентом гармоник не более 5 % |
- напряжение измеряемой цепи, В |
100±2 |
- частота напряжения измеряемой цепи, Гц |
50±0,5; 60±0,5 |
- сопротивление нагрузки, кОм |
2,5±0,5; 0.4±0.1 |
- коэффициент мощности |
-1,0; 1,0 |
- магнитное и электрическое поля |
практическое отсутствие магнитного и электрического полей, кроме земного магнитного поля |
- время установления рабочего режима при входном сигнале, соответствующем конечному значению диапазона измерений, ч, не более |
0,5 |
- положение |
любое |
- неравномерность нагрузки фаз |
номинальное значение напряжения ± 0.5 % среднего значения напряжения симметричной трехфазной системы |
1 |
2 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °C: | |
а) для ИП, поставляемые на экспорт, в районы с тропическим климатом в климатическом исполнении 04.1 * * |
от плюс 5 до плюс 60 |
б) для всех остальных исполнений |
от минус 30 до плюс 60 |
- относительная влажность окружающего воздуха при температуре 35 °C. % |
до 95 |
- напряжение источника питания. В |
от 187 до 242 (для ИП с Uhom=220 В) от 85 до 110 (для ИП с Uhom=100 В) от 204 до 264 (для ИП с Uhom=240 В) |
Нормирующее значение выходного сигнала соответствует верхнему значению диапазона изменений выходного сигнала 5 мА или 20 мА.
Мощность, потребляемая ИП от измеряемой цепи, при номинальных значениях преобразуемых входных сигналов не превышает:
1) для каждой последовательной цепи — 0,2 В А;
2) для параллельных цепей ИП Е849/1-М1, Е849/3-М1, Е849/6-М1, Е849/7-М1, Е849/9-М1, Е849/12-М1, Е849/13-М1, Е849/15-М1, Е849/18-М1, Е849/19-М1, Е849/21-М1, Е849/24-М1:
- от фазы А - 3,5 В А;
- от фазы В - 0,2 В А;
- от фазы С - 3,5 В А;
3) для каждой параллельной цепи ИП Е849/2-М1, Е849/4-М1, Е849/5-М1, Е849/8-М1, Е849/10-М1, Е849/11-М1, Е849/14-М1, Е849/16-М1, Е849/17-М1, Е849/20-М1, Е849/22-М1, Е849/23-М1 - 0,2 В-А.
Мощность, потребляемая ИП от источника питания, не превышает 6 В -А.
Масса ИП не более 1,2 кг.
Габаритные размеры, не более:
- 110x125x145 мм для ИП Е849/1-М1 -Е849/12-М1;
- 110x125x125 мм для ИП Е849/13-М1 - Е849/24-М1.
Средний срок службы 12 лет.
Средняя наработка на отказ:
- 21000 ч для ИП Е849/1-М1 - Е849/12-М1;
- 25000 ч для ИП Е849/13-М1 - Е849/24-М1.
Комплектность
- преобразователь - 1 шт.;
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес, допускается 1 экз. на 3 изделия);
- методика поверки - 1 экз. (по запросу поверяющих организаций);
- упаковка - 1 шт.
Знак утверждения типа наносится на крышку корпуса ИП и эксплуатационную документацию.
Поверка осуществляется по МП.ВТ. 180-2008 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1. Методика поверки» с извещением ПМ007-2022 об изменении «2»
Сведения о средствах поверки
Перечень средств поверки:
- мегаомметр Ф4101;
- установка для проверки электрической прочности изоляции БУ-025;
- установка поверочная УПП8531М/1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИП с требуемой точностью.
Сведения о методах измерений
Нормативные документыГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые».
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТУ 25-04.3973-80 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1».
методы поверки:
МП.ВТ. 180-2008 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1».
