Трансформаторы тока ТШ-ЭК-0,66

Номер в ГРСИ РФ:	РБ 03 13 8360 21
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	ООО «Электрощит-Ко», п.Бабынино, Калужская обл.

Скачать

Описание типа РБ 03 13 8360 21 [2021-12-28]

rb-03-13-8360-21_2021-12-28.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Описание: принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 8360 21
Наименование	Трансформаторы тока ТШ-ЭК-0,66
Год регистрации	2021
Номер сертификата	14595
Дата регистрации	2021-12-02
Срок действия	2024-12-18
Получатель сертификата	ООО «Электрощит-Ко», п. Бабынино, Калужская обл., Российская Федерация

Производитель / Заявитель

ООО «Электрощит-Ко»

Адрес: 249210, Калужская, обл., п.Бабынино, ул. Советская, 24

Контакты: тел. (48448) 2-17-51, факс: 2-24-58, eik 0.5@mail.ru

Поверка

Межповерочный интервал / Периодичность поверки	96 месяцев
Методика поверки	Поверку проводить по ЭК.1.765.000 ПМ5 «Методика поверки трансформаторов тока ТШ-ЭК-0,66»
Признание поверки	Первичная поверка ООО «Электрощит-К?» (аттестат аккредитации - №RA.RU.311442, шифр повери-тельного клейма - ВЧМ) (Комиссия №23-21).

Поверители

Скачать

Описание типа РБ 03 13 8360 21 [2021-12-28]

rb-03-13-8360-21_2021-12-28.pdf

Скачать

Описание типа

Назначение

При протекании по шине, выполняющей функцию первичной обмотки, переменного тока, во вторичной обмотке индуктируется ток, пропорциональный первичному току и сдвинутый относительно него по фазе на угол, близкий к нулю.

Трансформаторы по конструктивному исполнению являются шинными, с вторичными обмотками для измерения и защиты, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки переключением на соответствующие ответвления. Первичной обмоткой служит токоведущий кабель или токоведущая шина. Высоковольтная изоляция обеспечивается за счет собственной изоляции кабеля и воздушного зазора. Рабочее положение трансформатора в пространстве - любое.

Трансформаторы тока изготавливаются в различных конструктивных исполнениях. Трансформаторы могут изготавливаться как с гибкими выводами так и с монтажными втулками крепления вторичных цепей.

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Место нанесения паспортной таблички, поверительного клейма и знака утверждения типа приведены на рисунке 2.

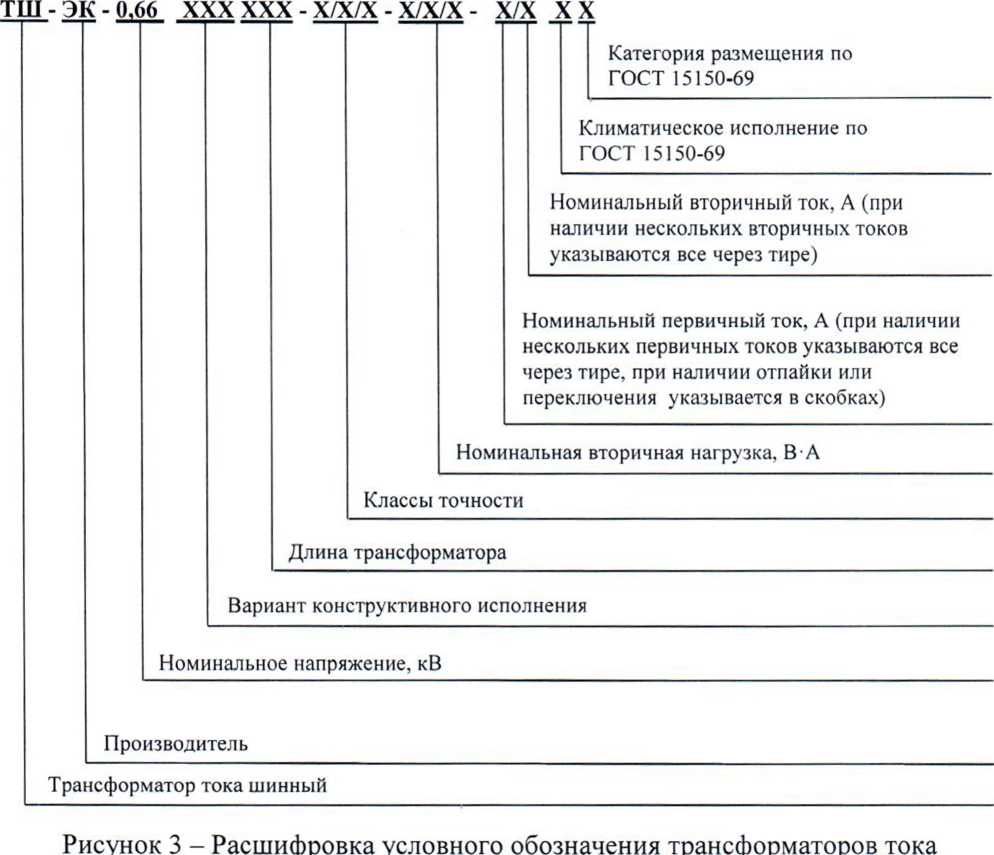

Расшифровка условного обозначения трансформаторов приведена на рисунке 3.

Места пломбировки

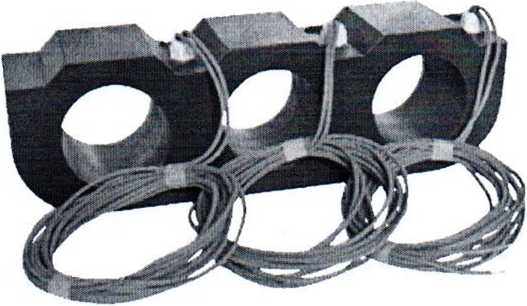

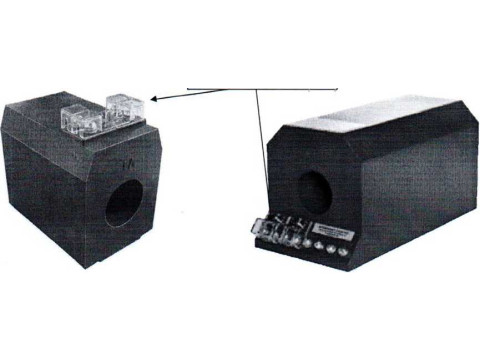

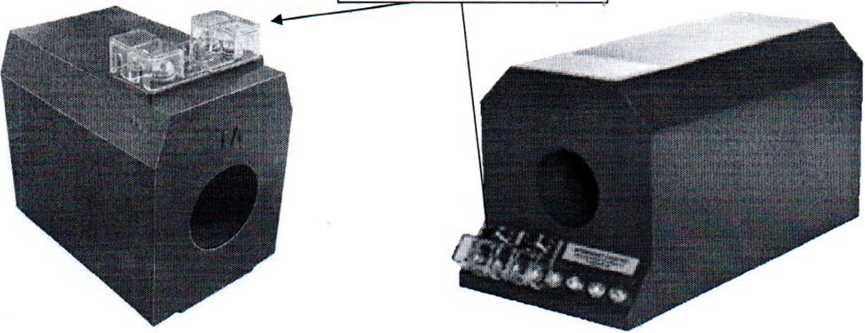

Рисунок 1 - Фотографии внешнего вида трансформаторов тока

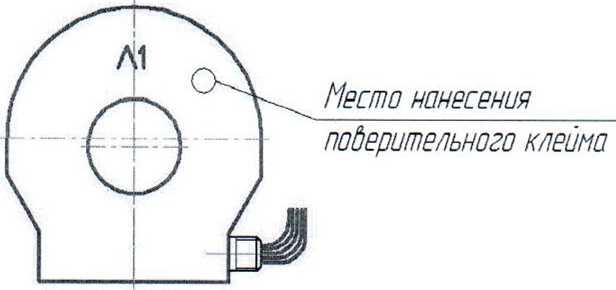

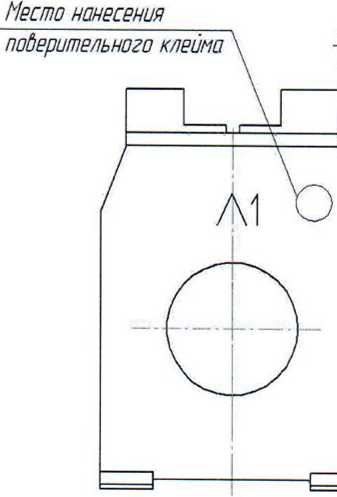

Место нанесения пойерительного клейма

Место нанесения знака Утверждения типа

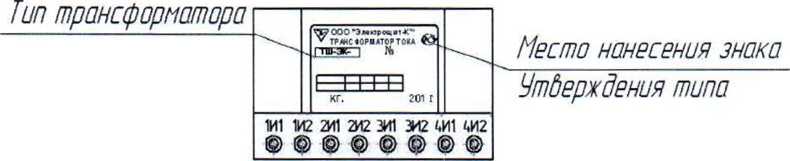

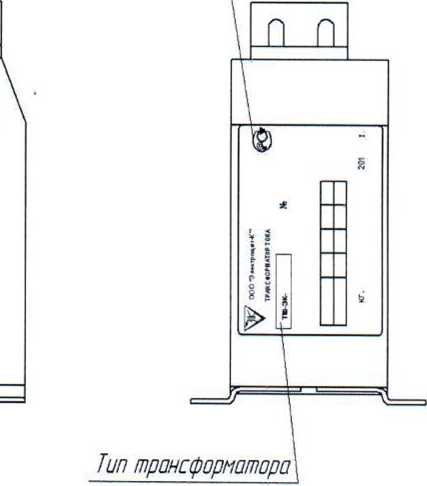

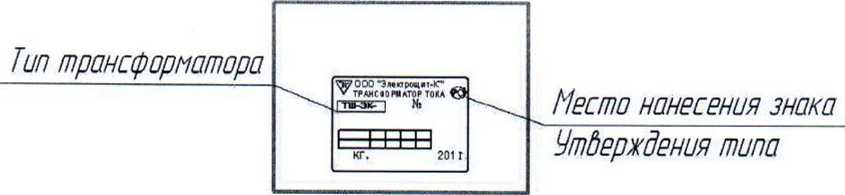

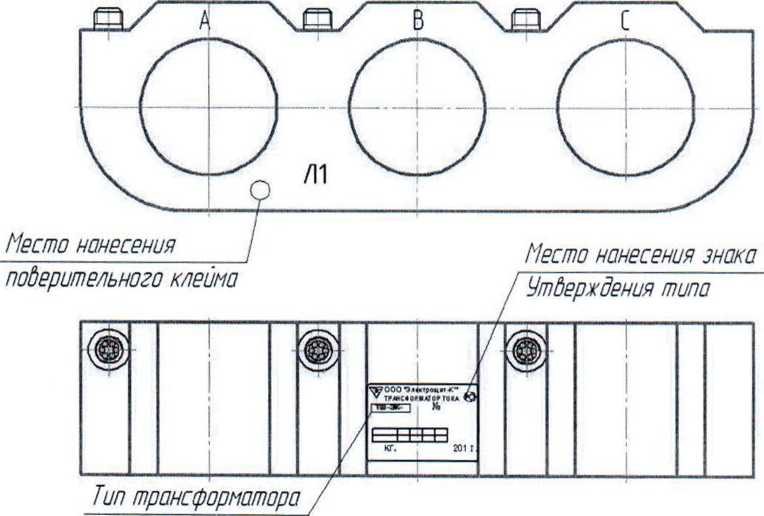

Рисунок 2 - Место нанесения паспортной таблички, поверительного клейма и знака утверждения типа

Обязательные метрологические требования: Таблица 1

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение. кВ	0.72
Номинальный первичный ток, А	50; 75; 100; 125; 150; 175; 200; 225; 250; 275; 300; 375; 400; 450; 500; 550; 600; 650; 700; 750; 800; 900;1000;1050;1100;1150;1200; 1250;1300; 1400; 1500; 1550; 1600; 1650; 1700;1750;1800; 1900; 2000; 2500; 2550; 2600; 2650; 2700; 2750;2800; 2900; 3000
Количество вторичных обмоток	от 1 до 3
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50 или 60

Продолжение таблицы 1

Наименование параметра	Значение параметра
Номинальная вторичная нагрузка с коэффициентом мощности cos(p=0.8 В-А	от 1 до 30
Класс точности трансформатора или вторичной обмотки: для измерений и учета для защиты	0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р или ЮР
Номинальная предельная кратность КНОЛ1 вторичной обмотки для защиты	от 2 до 30
Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерений	от 3 до 30
Масса, кг, не более	25

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 2

Наименование параметра	Значение параметра
Габаритные размеры, мм, не более (длина х ширина х высота)	190x483x285
Средняя наработка до отказа, ч	400000
Средний срок службы, лет, не менее	30
Климатическое исполнение (ГОСТ 15150-69)	УХЛ, У и Т
Категория размещения (ГОСТ 15150-69)	2; 3

Комплектность

Таблица 3

Наименование	Обозначение	Кол-во	Примечание
Трансформатор тока ТШ-ЭК-0,66	—	1 шт.	—
Руководство по эксплуатации	ЭК. 1.765.000 РЭ	не менее 1 экз. на 6 шт.	в соответствии с заказом
Паспорт	ЭК. 1.765.000 ПС	1 шт.	—

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по осуществляется по ЭК. 1.765.000 ПМ5 «Методика поверки трансформаторов тока ТШ-ЭК-0,66», утвержденному ГЦИ СИ «РОСИСПЫТАНИЯ» в ноябре 2014 г.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ТУ 3414-016-52889537-13 «Трансформаторы тока ТШ-ЭК-0,66. Технические условия»;

методику поверки:

ЭК. 1.765.000 ПМ5 «Методика поверки трансформаторов тока ТШ-ЭК-0,66».

Перечень средств поверки:

трансформаторы тока измерительные лабораторные ТТИ-5000.5 (per. № 27007-04);

трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (per. № 19457-00);

приборы сравнения КНТ-05 (per. № 37854-08);

приборы сравнения КНТ-03 (per. № 24719-03);
