Трансформаторы тока проходные ТЛ, ТПОЛ, ТПЛ, ТПЛК

Назначение

Описание: принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.

Трансформаторы выполнены в виде проходной или опорно-проходной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.

Трансформаторы с переключением коэффициента трансформации имеют перемычки на выводах первичной обмотки, либо ответвления вторичных обмоток.

Трансформаторы могут быть выполнены с несколькими вторичными обмотками, предназначенными для защиты и/или измерения.

Вторичные обмотки, если их больше одной могут иметь различные коэффициенты трансформации и различные значения номинального вторичного тока.

Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.

В модификации ТЛ один из выводов первичной обмотки представляет собой неподвижный контакт разъединителя.

В конструкции трансформаторов должны быть предусмотрены детали для пломбирования, предназначенные для механической защиты от несанкционированного доступа к вторичным измерительным обмоткам.

На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.

Маркировка выводов первичной и вторичных обмоток: рельефная, выполненная компаундом при заливке трансформатора в форму.

Трансформаторы имеют ряд модификаций, отличающихся значениями номинальных напряжений, первичным током, габаритными размерами, массой, вариантами крепления.

Структура обозначения трансформаторов приведена в таблице 1.

Общий вид трансформаторов представлен на рисунке 1.

Запись модификации, вид изоляции и способ крепления приведены в таблице 2.

Таблица 1 - Структура обозначения в описании типа трансформаторов тока ТЛ, ТПОЛ, ТПЛ, ТПЛК.

ТХХХ - X X X - Х-Х X/ X - X /X XX

Климатическое исполнение и категория размещения

Номинальный вторичный ток (при наличии у трансформатора нескольких вторичных токов указывают все значения через тире или дробь)

Номинальный первичный ток (при наличии у трансформатора нескольких первичных токов указывают все значения через тире или дробь)

Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них через дробь)

Конструктивный вариант исполнения модификации обозначается арабскими или римскими цифрами или буквами через точку или тире

М (только для модернизированных трансформаторов)

Категория в зависимости от длины пути утечки внешней изоляции

Номинальное напряжение, кВ

Наименование модификации

ТЛ-10

ТПОЛ-10

ТПЛ-35

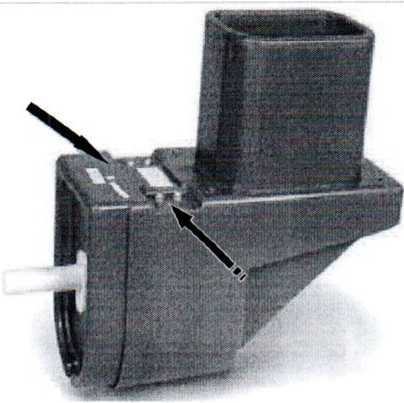

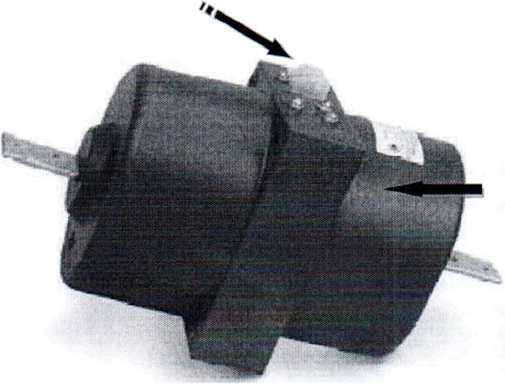

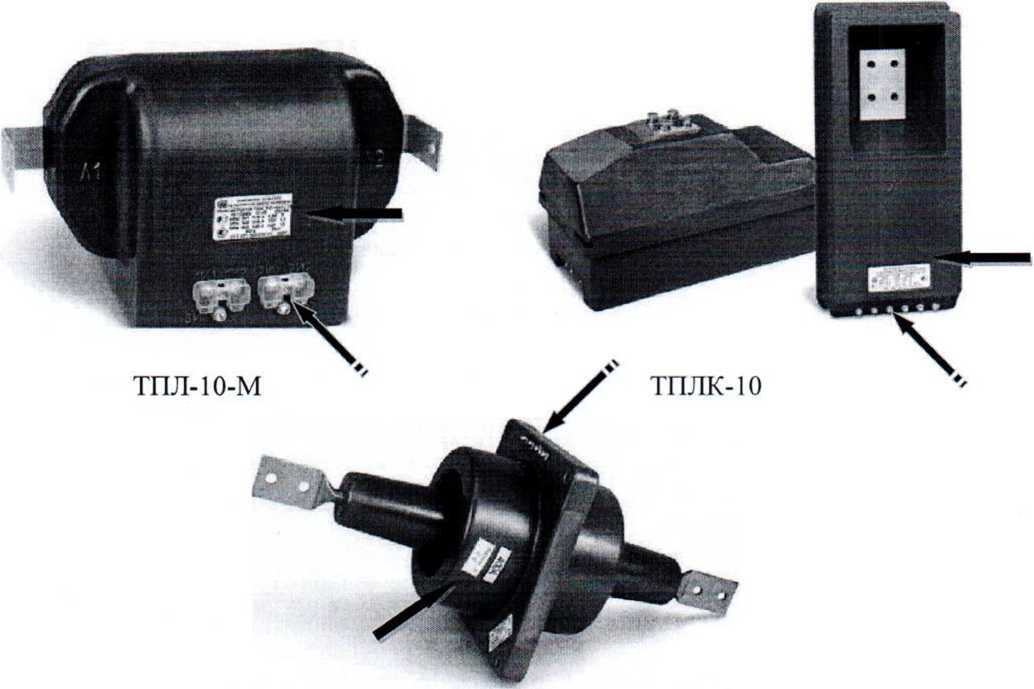

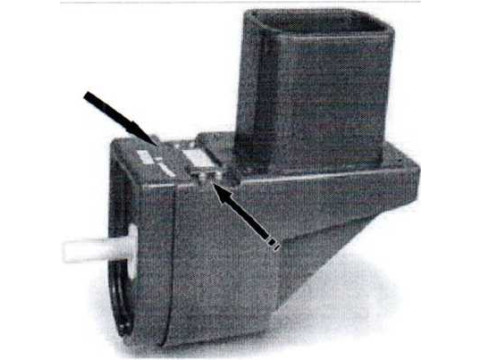

Рисунок 1 - Общий вид трансформаторов тока проходных ТЛ, ТПОЛ, ТПЛ, ТПЛК (Стрелками указаны места нанесения поверочного клейма (        )

и пломбирования вторичных контактов         )).

Таблица 2

Обязательные метрологические требования: Таблица 3

Средний срок службы трансформаторов - 30 лет.

Средняя наработка до отказа - 40,0• 105 ч.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 4

Комплектность

трансформатор - 1 шт.

паспорт - 1 шт.

руководство по эксплуатации (РЭ) - 1 шт.

комплект деталей для пломбирования вторичных обмоток для измерений -по количеству обмоток.

Примечание - для трансформаторов с выводами вторичных обмоток из гибкого многожильного провода, детали для пломбирования вторичных обмоток для измерений в комплект поставки не входят.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»;

ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки»;

Технические условия ТУ 16-2010 ОГГ.671 225.012 ТУ «Трансформаторы тока проходные ТЛ, ТПОЛ, ТПЛ, ТПЛК»;

ГОСТ 8.550-86 «Государственная система обеспечения единства измерений Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока»;

ГОСТ IEC 60044-1-2013 «Трансформаторы измерительные. Часть 1. Трансформаторы тока»;

ГОСТ Р МЭК 61869-2-2015* «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

методику поверки: по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».

Перечень средств поверки:

трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (Госреестр СИ № 19457- 00);

трансформаторы тока измерительные лабораторные ТТИ-100 (Госреестр СИ № 29922-05);

прибор сравнения КНТ-03 (Госреестр СИ № 24719-03).

Примечание:

Знак поверки наносится на трансформатор и в паспорт изделия (в соответствии с рисунком 1).

’Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
