Трансформаторы тока опорные ТОЛ, ТОП, ТОЛК, ТЛК

Назначение

Описание: принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.

Трансформаторы выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений, или помещаются в корпус из пластмассы (для ТОП-0,66).

Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации.

Трансформаторы с переключением коэффициента трансформации имеют перемычки на выводах первичной обмотки либо ответвления вторичных обмоток.

Трансформаторы могут быть выполнены с несколькими вторичными обмотками, предназначенными для защиты и/или измерения.

Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.

В конструкции трансформаторов предусмотрены детали для пломбирования, предназначенные для механической защиты от несанкционированного доступа к вторичным измерительным обмоткам.

На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках. Трансформаторы из термопласта имеют наклейку, исключающую возможность доступа внутрь трансформатора.

Маркировка выводов первичной и вторичных обмоток: рельефная, выполненная компаундом при заливке трансформаторов в форму (для трансформаторов с литой изоляцией); на липкой аппликации (для трансформаторов с пластмассовой изоляцией).

Трансформаторы имеют ряд модификаций, отличающихся значениями номинальных напряжений, первичным током, габаритными размерами, массой, вариантами крепления.

Структура обозначения трансформаторов приведена в таблице 1.

Общий вид трансформаторов представлен на рисунке 1.

Запись модификации, вид изоляции и способ крепления приведены в таблице 2.

Таблица 1 - Структура обозначения в описании типа трансформаторов тока ТОЛ, ТОП, ТОЛК, ТЛК

ТХХХ - X X -Х-Х - Х/Х - X / X XX

Климатическое исполнение и категория размещения

Номинальный вторичный ток (при наличии у трансформатора нескольких вторичных токов указывают все значения через тире или дробь)

Номинальный первичный ток (при наличии у трансформатора нескольких первичных токов указывают все значения через тире или дробь)

Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)

Конструктивный вариант исполнения модификации, обозначается арабскими или римскими цифрами или буквами через точку или тире

Категория в зависимости от длины пути утечки внешней изоляции

Номинальное напряжение. кВ

Наименование модификации

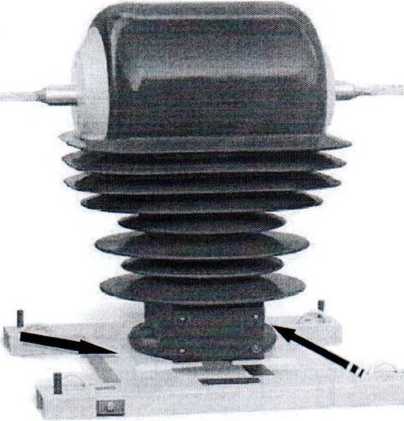

ТОЛ-35

Рисунок 1 - Общий вид трансформаторов тока опорных ТОЛ, ТОП, ТОЛК, ТЛК (Стрелками указаны места нанесения поверочного клейма         и пломбирования вторичных

контактов (■«■    » )).

Таблица 2

Обязательные метрологические требования: Таблица 3

Средний срок службы трансформаторов - 30 лет

Средняя наработка до отказа - 40,0 • 105 ч

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 4

Комплектность

трансформатор - 1 шт.

паспорт или этикетка - 1 шт.

руководство по эксплуатации (РЭ) - 1 шт.

комплект деталей для пломбирования вторичных обмоток для измерений -по количеству обмоток

транспортная рама* - 1 шт.

Примечания:

1 ‘Для трансформаторов ТОЛ-35;

2 Для трансформаторов, с выводами вторичных обмоток из гибкого многожильного провода, детали для пломбирования вторичных обмоток для измерений в комплект поставки не входят.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»; Технические условия ТУ 16-2011 ОГГ.671 210.001 ТУ «Трансформаторы тока опорные ТОЛ, ТОП, ТОЛК, ТЛК»;

ГОСТ 8.550-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока»;

ГОСТ ТЕС 60044-1-2013 «Трансформаторы измерительные. Часть 1. Трансформаторы тока»;

ГОСТ Р МЭК 61869-2-2015* «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

методику поверки:

ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».

Перечень средств поверки:

трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (Госреестр СИ -№ 19457-00);

трансформаторы тока измерительные лабораторные ТТИ-100 (Госреестр СИ -№ 29922-05);

прибор сравнения КНТ-03 (Госреестр СИ - № 24719-03).

Примечание:

Знак поверки наносится на трансформатор и в паспорт или этикетку изделия (в соответствии с рисунком 1).

"Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
