Трансформаторы тока ТЛО-10

Назначение

Описание: трансформаторы тока ТЛО-Ю являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов Ml2. Трансформаторы могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока. Трансформаторы внутренней установки могут быть установлены в любом положении, а наружной установки вертикально и крепятся к конструкции четырьмя болтами Ml2. Трансформаторы тока изготавливаются в разных конструктивных исполнениях. Расшифровка условного обозначения трансформаторов приведена на рисунке 4.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам и конфигурации, метрологическими и техническими характеристиками, указанными в таблице 1.

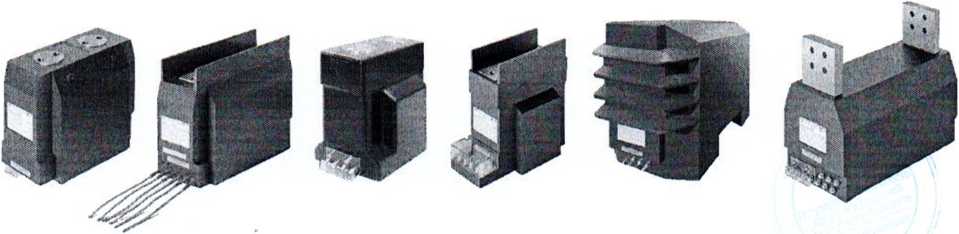

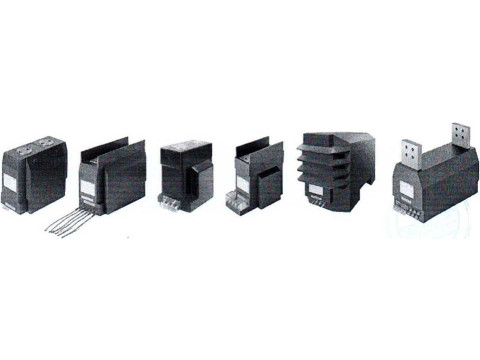

Внешний вид трансформаторов тока приведены на рисунках 1 и 2. Пломбировка от несанкционированного доступа осуществляется в местах расположения клемм выводов вторичных обмоток.

Место нанесения паспортной таблички и знака утверждения типа приведены на рисунке 3.

Оттиск поверительного клейма наносится на поверхности трансформатора рядом с паспортной табличкой либо в любом доступном месте.

Рисунок 2 - Общий вид средства измерений наружной установки

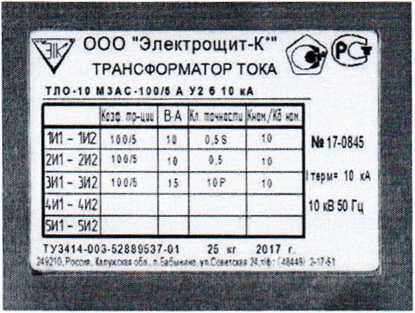

Рисунок 3 - Место нанесения паспортной таблички и знака утверждения типа

TJIO-1Q ХХХХ - X / X / X - X / X / X - X / X / X - X / X / X XX ХкА X

Уровень изоляции

Ток односекундной термической стойкости, кА

Климатическое исполнение и категория размещения по ГОСТ 15150-69__________

Номинальный вторичный ток, А (при наличии нескольких вторичных токов указываются все через тире)

Номинальный первичный ток, А (при наличии нескольких первичных токов указываются все через тире, при наличии отпайки или переключения указывается в скобках)

Номинальная вторичная нагрузка, ВА

Классы точности

Вариант конструктивного исполнения

Номинальное напряжение, кВ

Трансформатор тока с литой изоляцией, конструкция - опорный

Обязательные метрологические требования:

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: на средстве

измерений и/или на эксплуатационных документах.

Поверка осуществляется по ЭК. 1.760.000 ПМ5 «Методика поверки трансформаторов тока ТЛО-Ю», утвержденному ГЦИ СИ «РОСИСПЫТАНИЯ» 30.06 2011.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ТУ 3414-003-52889537-01 «Трансформаторы тока ТЛО-Ю. Технические условия»; методику поверки:

ЭК. 1.760.000 ПМ5 «Методика поверки трансформаторов тока ТЛО-Ю».

Перечень средств поверки:

трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

трансформаторы тока многопредельные И512 (регистрационный номер в Федеральном информационном фонде 1632-62);

трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);

приборы сравнения КНТ-05 (регистрационный номер

в Федеральноминформационном фонде 37854-08);

приборы  сравнения  КНТ-03  (регистрационный  номер  в  Федеральном

информационном фонде 24719-03);

приборы   сравнения  КТ-01   (регистрационный   номер  в  Федеральном

информационном фонде 18287-99);

магазины  сопротивления  Р5018  (регистрационный  номер  в  Федеральном

информационном фонде 3901-73);

магазины  нагрузок МР  3027  (регистрационный  номер  в  Федеральном

информационном фонде 34915-07).

Примечания:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, наносится на свидетельство о поверке в виде оттиска поверительного клейма или на трансформатор тока.

Программное обеспечение: отсутствует.
