Трансформаторы тока ТЛО-24
| Номер в ГРСИ РФ: | РБ 03 13 3701 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «Электрощит-Ко», п.Бабынино, Калужская обл. |
|
Описание типа РБ 03 13 3701 21 [2017-03-09]
rb-03-13-3701-21_2017-03-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3701 21 [2021-12-28]
rb-03-13-3701-21_2021-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3701 21 [2012-05-17]
rb-03-13-3701-21_2012-05-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3701 21 [2008-06-05]
rb-03-13-3701-21_2008-06-05.pdf
|
Скачать |
Описание: трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов -многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов Ml2.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3701 21 |
| Наименование | Трансформаторы тока ТЛО-24 |
| Год регистрации | 2021 |
| Номер сертификата | 14601 |
| Дата регистрации | 2021-12-02 |
| Срок действия | 2026-06-06 |
| Получатель сертификата | ООО «Электрощит-Ко», п. Бабынино, Калужская обл., Российская Федерация |
Производитель / Заявитель
ООО «Электрощит-Ко»
Адрес: 249210, Калужская, обл., п.Бабынино, ул. Советская, 24
Контакты: тел. (48448) 2-17-51, факс: 2-24-58, eik 0.5@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 96 месяцев |
| Метрологическое обеспечение | Трансформаторы тока со значениями номинального первичного тока, соответствующими ряду номинальных значений согласно ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия", метрологически обеспечены в Республике Беларусь. Трансформаторы тока со значениями номинального первичного тока, отличных от ряда номинальных значений согласно ГОСТ 7746-2001, метрологически НЕ обеспечены в Республике Беларусь (НТК №11-16). |
| Методика поверки | Поверка проводится по ЭК. 1.760.010 ПМ5 |
| Признание поверки | Первичная при выпуске из производства: Калужский ЦСМС (аттестат аккредитации - № RA.RU.311265, шифр поверительного клейма - БУ)(НТК №03-08); ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М); ООО "Электрощит-К" (аттестат аккредитации - №RA.RU.311442, шифр поверительного клейма -ВЧМ)(НТК №12-11). |
Поверители
Скачать
|
Описание типа РБ 03 13 3701 21 [2017-03-09]
rb-03-13-3701-21_2017-03-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3701 21 [2021-12-28]
rb-03-13-3701-21_2021-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3701 21 [2012-05-17]
rb-03-13-3701-21_2012-05-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3701 21 [2008-06-05]
rb-03-13-3701-21_2008-06-05.pdf
|
Скачать |
Описание типа
Назначение
Описание: трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов -многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов Ml2.
Трансформаторы могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального
вторичного тока.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы внутренней установки могут быть установлены в любом положении, а наружной установки вертикально и крепятся к конструкции болтами М12. Трансформаторы тока изготавливаются в разных конструктивных исполнениях. Расшифровка условного обозначения трансформаторов приведена на рисунке 4.
Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам и конфигурации, метрологическими и техническими характеристиками, указанными в таблице 1.

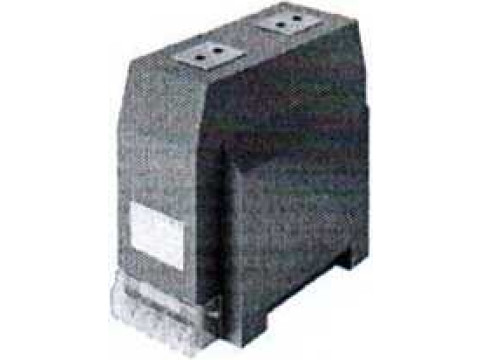

Внешний вид трансформаторов тока приведены на рисунках 1 и 2. Промбировка
от несанкционированного доступа осуществляется в местах расположения клемм выводов вторичных обмоток.
Место нанесения паспортной таблички и знака утверждения типа приведены на рисунке 3. Поверительное клеймо наносится на поверхности трансформатора рядом с паспортной табличкой либо в любом доступном месте.
Рисунок 2 - Общий вид средства измерений наружной установки

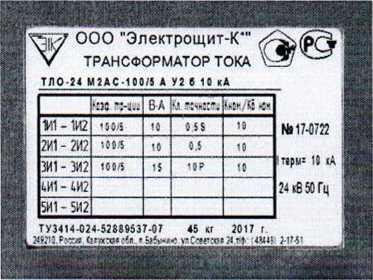

Рисунок 3 - Место нанесения паспортной таблички и знака утверждения типа
ООО "Электрощит-К”'
ТРАНСФОРМАТОР ТОКА
|
КПф Tp-Uti’J |
BA |
Кл. mosMCff.u |
Smh/Kc «я |
№ I терм1 кА 24 кВ 50 Гц | |
|
1И1 - 1И2 | |||||
|
2И1 - 2И2 | |||||
|
ЗИ1 - ЗИ2 | |||||
|
АИ1- АИ2 | |||||
|
5И1 - 5И2 |
ТУ3414-024-52889537-07 кг г
2492Ю,Росой, Цпухсайобл. гЬдбынм-о, у дС-зге? 24,т| 2-17-51
ТЛО-24 ХХХХ-Х/Х - Х/Х-Х / X XX ХкА X
Уровень изоляции
Ток односекундной термической стойкости, кА
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Номинальный вторичный ток, А (при наличии нескольких вторичных токов указываются через тире)
Номинальный первичный ток, А (при наличии нескольких первичных токов указываются через тире, при наличии отпайки или переключения указывается в скобках)
Номинальная вторичная нагрузка, В-А
Класс точности
Вариант конструктивного исполнения
Номинальное напряжение, кВ
Трансформатор тока с литой изоляцией, конструкция - опорный
Обязательные метрологические требования:
Таблица 1
|
Наименование параметра |
Значения параметра |
|
1 |
2 |
|
Номинальное рабочее напряжение, кВ |
20; 24 |
|
Наибольшее рабочее напряжение, кВ |
26,5 |
|
Номинальные первичные токи, А |
5; 7,5; 10; 11; 12; 13; 14; 15; 16; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150;1200;1250; 1300; 1400; 1500; 1550; 1600; 1650;1700;1750; 1800;1900;2000; 2100;2200;2250; 2300;2500; 2550; 2600; 2650; 2700;2750; 2800; 2900; 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50; 60 |
|
Число вторичных обмоток |
от 1 до 5 |
|
Классы точности вторичных обмоток: для измерений для защиты |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5Р; ЮР |
|
Номинальная вторичная нагрузка при cos q>= 0,8, В-А вторичной обмотки для измерений вторичной обмотки для защиты |
от 1 до 50 от 1 до 50 |
|
Номинальная вторичная нагрузка при cos ф= 1, В-А вторичной обмотки для измерений вторичной обмотки для защиты |
от 2,5 до 15 от 2,5 до 15 |
|
Номинальная предельная кратность вторичной обмотки для защиты, Кном |
от 2 до 30 |
|
Номинальный коэффициент безопасности вторичной обмотки для измерений, КбНОм |
от 3 до 30 |
|
Ток односекундной термической стойкости, кА |
от 2,5 до 100 |
|
Ток электродинамической стойкости, кА |
от 6,25 до 250 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Масса, кг, не более |
200 |
|
Габаритные размеры, мм, не более: (длина х ширина х высота) |
460x400x630 |
|
Средняя наработка до отказа, ч |
400000 |
|
Средний срок службы, не менее, лет |
30 |
|
Климатическое исполнение (ГОСТ 15150-69) |
УХЛ; У; Т |
|
Категория размещения (ГОСТ 15150-69) |
1; 2; 3 |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
|
Трансформатор тока |
ТЛО-24 |
1 шт. |
|
Руководство по эксплуатации |
ЭК. 1.760.010 РЭ ЭК. 1.775.004 РЭ |
не менее 1 экз. на 6 шт. |
|
Паспорт |
ЭК. 1.760.010 ПС ЭК. 1.775.004 ПС |
1 шт. |
|
Методика поверки |
ЭК.1.760.010 ПМ5 |
1 шт. |
Место нанесения знака утверждения типа средств измерений: на средстве
измерений и/или на эксплуатационных документах.
Поверка осуществляется по ЭК. 1.760.010 ПМ5 «Методика поверки трансформаторов тока ТЛО-24», утвержденному ГЦИ СИ «РОСИСПЫТАНИЯ» 30.06.2011.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ТУ 3414-024-52889537-07 «Трансформаторы тока ТЛО-24. Технические условия»; методику поверки:
ЭК. 1.760.010 ПМ5 «Методика поверки трансформаторов тока ТЛО-24».
Перечень средств поверки:
трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
трансформаторы тока многопредельные И512 (регистрационный номер в Федеральном информационном фонде 1632-62);
трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
|
приборы сравнения КНТ-05 (регистрационный информационном фонде 37854-08); |
номер |
в |
Федеральном |
|
приборы сравнения КНТ-03 (регистрационный информационном фонде 24719-03); |
номер |
в |
Федеральном |
|
приборы сравнения КТ-01 (регистрационный информационном фонде 18287-99); |
номер |
в |
Федеральном |
|
магазины сопротивления Р5018 (регистрационный |
номер |
в |
Федеральном |
|
информационном фонде 3901-73); магазины нагрузок МР 3027 (регистрационный информационном фонде 34915-07). |
номер |
в |
Федеральном |
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ С требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или на трансформатор тока.
Программное обеспечение: отсутствует.
