Трансформаторы тока ТЛО-35
| Номер в ГРСИ РФ: | РБ 03 13 3702 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «Электрощит-Ко», п.Бабынино, Калужская обл. |
|
Описание типа РБ 03 13 3702 21 [2021-12-28]
rb-03-13-3702-21_2021-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3702 21 [2017-09-19]
rb-03-13-3702-21_2017-09-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3702 21 [2012-05-17]
rb-03-13-3702-21_2012-05-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3702 21 [2008-06-05]
rb-03-13-3702-21_2008-06-05.pdf
|
Скачать |
Описание: трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов -многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов Ml2.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3702 21 |
| Наименование | Трансформаторы тока ТЛО-35 |
| Год регистрации | 2021 |
| Номер сертификата | 14602 |
| Дата регистрации | 2021-12-02 |
| Срок действия | 2026-07-11 |
| Получатель сертификата | ООО «Электрощит-Ко», п. Бабынино, Калужская обл., Российская Федерация |
Производитель / Заявитель
ООО «Электрощит-Ко»
Адрес: 249210, Калужская, обл., п.Бабынино, ул. Советская, 24
Контакты: тел. (48448) 2-17-51, факс: 2-24-58, eik 0.5@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 96 месяцев |
| Метрологическое обеспечение | Трансформаторы метрологически обеспечены в Республике Беларусь, за исключением трансформаторов со значениями номинального первичного тока, отличными от ряда номинальных значений согласно ГОСТ 7746-2001. |
| Методика поверки | Поверка проводится по ЭК.1.760.020 ПМ5 "Методика поверки трансформаторов тока ТЛО-35" (2011 г.) |
| Признание поверки | Первичная при выпуске из производства: Калужский ЦСМС (аттестат аккредитации - № RA.RU.311265, шифр поверительного клейма - БУ) (НТК №03-08); ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М); ООО "Электрощит-К" (аттестат аккредитации - №RA.RU.311442, шифр поверительного клейма -ВЧМ)(НТК №12-11). Периодическая (для метрологически необеспеченных исполнений): ООО "Электрощит-К°", п. Бабынино, Калужская обл. (аттестат аккредитации - №RA.RU.311442, шифр поверительного клейма - ВЧМ)(НТК №04-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 3702 21 [2021-12-28]
rb-03-13-3702-21_2021-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3702 21 [2017-09-19]
rb-03-13-3702-21_2017-09-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3702 21 [2012-05-17]
rb-03-13-3702-21_2012-05-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3702 21 [2008-06-05]
rb-03-13-3702-21_2008-06-05.pdf
|
Скачать |
Описание типа
Назначение
Описание: трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов -многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов Ml2.
Трансформаторы могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы могут быть установлены в любом положении и крепятся к конструкции болтами Ml 2. Трансформаторы тока изготавливаются
в нескольких конструктивных исполнениях. Расшифровка условного обозначения трансформаторов тока приведена на рисунке 3.

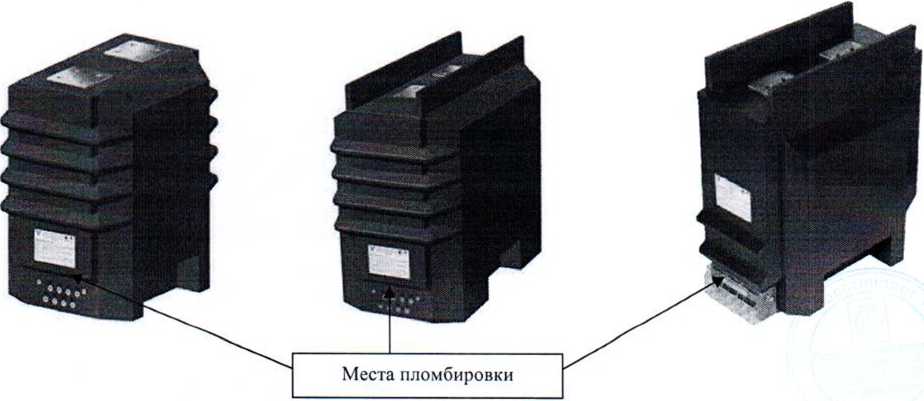

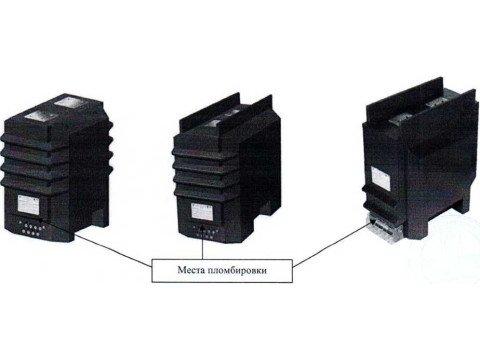

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.

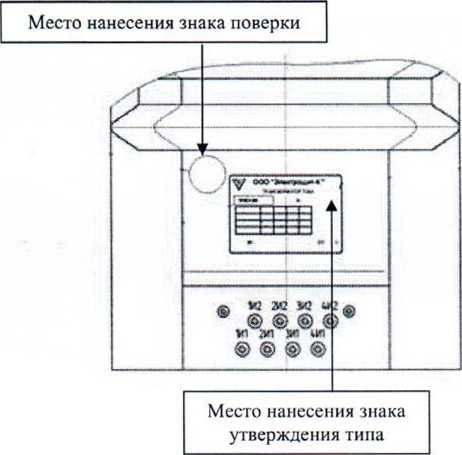

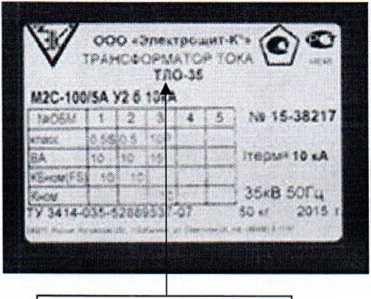

Место нанесения паспортной таблички, знака поверки и знака утверждения типа приведены на рисунке 2.
Тип трансформатора
Рисунок 2 - Место нанесения паспортной таблички, знака поверки и знака утверждения типа
ТЛО - 35 ХХХХ-Х/Х - Х/Х-Х / X XX ХкА X
Уровень изоляции
Ток односекундной термической стойкости, кА
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Номинальный вторичный ток, А (при наличии нескольких вторичных токов указываются через тире)
Номинальный первичный ток, А (при наличии нескольких первичных токов указываются через тире, при наличии отпайки или переключения указывается в скобках )
Номинальная вторичная нагрузка, В А
Класс точности
Вариант конструктивного исполнения
Номинальное напряжение, кВ
Трансформатор тока с литой изоляцией, конструкция - опорный
Обязательные метрологические требования: Таблица 1
|
Наименование параметра |
Значения параметра |
|
1 |
2 |
|
Номинальное рабочее напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальные первичные токи, А |
5; 7,5; 10; 11; 12; 13; 14; 15; 16; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050;1100; 1150; 1200; 1250; 1300; 1400;1500; 1550;1600;1650; 1700;1750; 1800; 1900; 2000; 2100; 2200; 2250; 2300; 2500; 2550; 2600; 2650; 2700;2750; 2800; 2900;3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50; 60 |
|
Число вторичных обмоток |
до 5 |
|
Классы точности вторичных обмоток: - для измерений - для защиты |
0,2S; 0,2; 0,5S; 0,5; 1;3; 5Р; ЮР |
|
Номинальная вторичная нагрузка при cos q>= 0,8, В А - вторичной обмотки для измерений - вторичной обмотки для защиты |
от 1 до 50 от 1 до 50 |
|
Номинальная вторичная нагрузка при cos ф= 1, В-А - вторичной обмотки для измерений - вторичной обмотки для защиты |
от 2,5 до 15 от 2,5 до 15 |
|
Номинальная предельная кратность вторичной обмотки для защиты, Кном |
от 2 до 30 |
|
Номинальный коэффициент безопасности вторичной обмотки для измерений, КбНОм |
от 3 до 30 |
|
Ток односскундной термической стойкости, кА |
от 2,5 до 100 |
|
Ток электродинамической стойкости, кА |
от 6,25 до 250 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование параметра |
Значения параметра |
|
Масса, кг, не более |
100 |
|
Габаритные размеры, не более, мм: (длина х ширина х высота) |
513 x 250 x 432 |
|
Средняя наработка до отказа, ч |
400000 |
|
Средний срок службы, не менее, лет |
30 |
|
Климатическое исполнение (ГОСТ 15150-69) |
УХЛ; У; Т |
|
Категория размещения (ГОСТ 15150-69) |
2; 3 |
Комплектность
1 шт.
не менее 1 экз. на 6 шт.
1 шт.
трансформатор тока ТЛО-35
руководство по эксплуатации ЭК. 1.760.020 РЭ
паспорт ЭК. 1.760.020 ПС
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по ЭК. 1.760.020 ПМ5 «Методика поверки трансформаторов тока ТЛО-35», утвержденному ГЦИ СИ «РОСИСПЫТАНИЯ» в июне 2011 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»;
ТУ 3414-035-52889537-07 «Трансформаторы тока ТЛО-35. Технические условия»;
методику поверки:
ЭК. 1.760.020 ПМ5 «Методика поверки трансформаторов тока ТЛО-35».
Перечень средств поверки:
трансформаторы тока измерительные лабораторные ТТИ-5000.5 (per. № 27007-04);
трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (per. № 19457-00);
приборы сравнения КНТ-05 (per. № 37854-08);
приборы сравнения КНТ-03 (per. № 24719-03);
приборы сравнения КТ-01 (per. № 18287-99);
магазины сопротивления Р5018 (per. № 3901-73);
магазины нагрузок МР 3027 (per. № 34915-07).
Примечание:
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и (или) на трансформатор тока.
Программное обеспечение: отсутствует.
