Приборы измерительные АВЭМ-7
| Номер в ГРСИ РФ: | РБ 03 13 8320 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "Авиаагрегат-Н", г. Новочеркасск, Ростовская обл. |
|
Описание типа РБ 03 13 8320 21 [2021-11-19]
rb-03-13-8320-21_2021-11-19.pdf
|
Скачать |
Описание: принцип действия приборов заключается в пропускании измеряемого тока через измерительный шунт и последующем измерении падения напряжения на шунте. Измерительный блок преобразовывает входной аналоговый сигнал напряжения на шунте с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8320 21 |
| Наименование | Приборы измерительные АВЭМ-7 |
| Год регистрации | 2021 |
| Номер сертификата | 14532 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2024-08-22 |
| Получатель сертификата | ООО "Авиаагрегат-Н", г. Новочеркасск Ростовской обл., Российская Федерация |
Производитель / Заявитель
ООО "Авиаагрегат-Н"
Адрес: г. Новочеркасск Ростовской обл.
Контакты: Телефон: 8 (8635) 22-03-45 Факс: 8 (8635) 26-07-82
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | обеспечены |
| Методика поверки | АИЕЛ.411115.006 МП «Приборы измерительные АВЭМ-7. Методика поверки», утвержденной в 2019 г. |
| Признание поверки | Первичная, проводимая Краснодарским ЦСМ (аттестат аккредитации - № RA.RU.311441, шифр поверительного клейма - АУ) (Комиссия №20-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 8320 21 [2021-11-19]
rb-03-13-8320-21_2021-11-19.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия приборов заключается в пропускании измеряемого тока через измерительный шунт и последующем измерении падения напряжения на шунте. Измерительный блок преобразовывает входной аналоговый сигнал напряжения на шунте с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.
Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или оптоволоконную линию связи (в зависимости от модификации прибора, уточняется при заказе).
В приборах предусмотрена передача сигнала о достижении тока уставки на внешние устройства при помощи электромагнитного реле (дискретный выход;. Наличие дискретного выхода позволяет использовать приборы в системах автоматизации и контроля. Параметры срабатывания сигнального релг настраиваются через меню.
Основные узлы приборов: шунты измерительные, блок коммутации, АЦП, микроконтроллер, устройство управления, схема интерфейса, блок питания, индикатор, сигнальное реле.
Конструктивно приборы выполнены в пластиковом корпусе прямоугольно:! формы для установки в щите. На лицевой панели расположены сигнальные индикаторы, функциональные клавиши, цифровой индикатор. На задней панели корпуса размещена клеммная колодка для подключения питания, интерфейса связи и измеряемого сигнала, а так же дискретный выход.
Приборы выпускаются в виде модификаций АВЭМ-7-100, АВЭМ-7-500С, отличающихся диапазонами измерений и техническими характеристиками.
Информация о модификации прибора содержится в коде полного условною обозначения (коде заказа):
АВЭМ-7 - А - f- Int - U - с , где:
А - верхний предел диапазона измерений, мА:
100-100 мА, информация на дисплее отображается в миллиамперах;
5000 - 5 А, информация на дисплее отображается в амперах.
f-диапазон частот измеряемого сигнала:
50 - от 40 до 60 Гц;
400 - от 40 до 400 Гц;
Если параметр не указан, принимается 50.
Int-тип интерфейса:
RS - интерфейс RS-485;
ОРТ - оптоволоконная линия связи;
Если параметр не указан, принимается RS.
U - напряжение питания (согласно таблицы 2):
Если параметр не указан, принимается 220 В. с - класс точности:
0.5;
1;
Если параметр не указан, принимается 1.
Для предотвращения несанкционированного доступа осуществляется пломбирование места крепления лицевой крышки к корпусу прибора с помощью контрольной наклейки.
Общий вид приборов представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

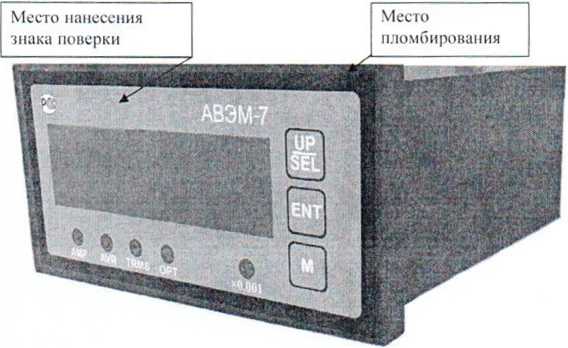

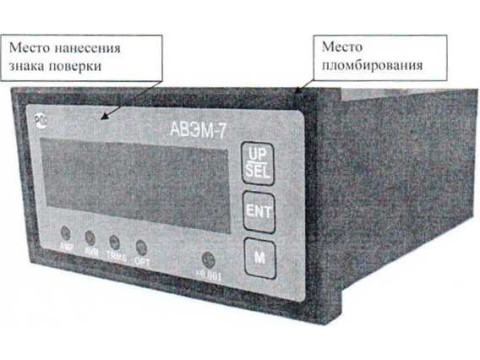

Рисунок 1 - Общий вид прибора измерительного АВЭМ-7 и схема пломбировки от несанкционированного доступа

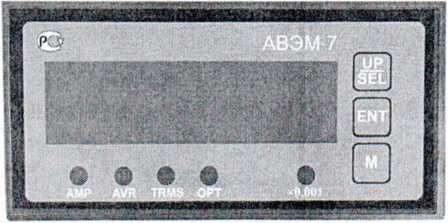

Рисунок 2 - Общий вид передней панели прибора измерительного АВЭМ-7

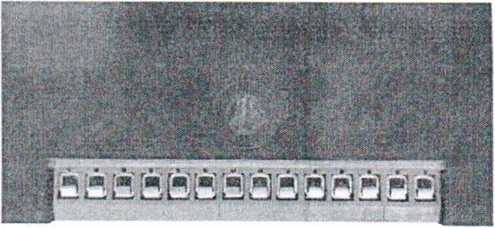

Рисунок 3 - Общий вид задней панели прибора измерительного АВЭМ-7 в исполнении с интерфейсом RS-485

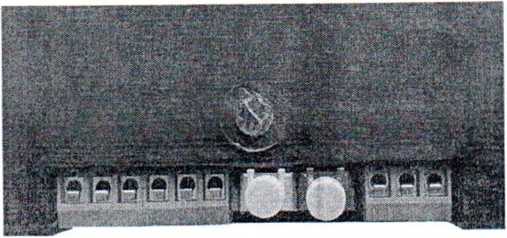

Рисунок 4 - Общий вид задней панели прибора измерительного АВЭМ-7 в исполнении с оптоволоконной линией связи
Обязательные метрологические требования:
Таблица 1
|
Модификация |
Вид тока |
Диапазон измерений |
Класс точности по ГОСТ 8.401-80 |
Пределы допускаемой относительной погрешности измерений силы тока, % |
|
АВЭМ-7-100 |
постоянный |
от 0,002 до 100 мА |
0,5 |
±0,5 |
|
1 |
±1 | |||
|
переменный |
от 0.03 до 100 мА |
0.5 |
±0,5 |)(±1)2) | |
|
1 |
±1 |,(±2)2) | |||
|
АВЭМ-7-5000 |
постоянный |
от 0,05 до 5 А |
0,5 |
±0,5 |
|
1 |
± 1 | |||
|
переменный |
0,5 |
±0,5 '*(±1)2) | ||
|
1 |
±1 |,(±2)2* | |||
|
Примечания: О - в диапазоне частот от 40 до 60 Гц; 2) — в диапазоне частот св. 60 до 400 Гц; 11ри измерении малых величин токов, для увеличения информативности отображаемой информации, прибор переходит в режим отображения результата измерений в микроамперах для модификации АВЭМ-7-100 и в миллиамперах для модификации АВЭМ-7-5000, о чем информирует индикатор «х0,001», расположенный на передней панели. Приборы модификации АВЭМ-7-5000 могут работать с внешним трансформатором тока с номинальным вторичным током 5А. Коэффициент трансформации внешнего трансформатора тока задается через меню прибора. | ||||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Параметры электрического питания |
См. таблицу 3 |
|
Входное сопротивление постоянному току. Ом: для модификации АВЭМ-7-100 в диапазоне измерений: от 0.002 до 1 мА св. 1 до 100 мА для модификации АВЭМ-7-5000 во всем диапазоне измерений |
2000 10 0.05 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
100x96x48 |
Продолжение таблицы 2
|
1 (аименование характеристики |
Значение |
|
Масса, кг |
0.4 |
|
Рабочие условия измерений: температура окружающего воздуха, °C относительная влажность воздуха, % |
от +10 до +45 80 при температуре +25 °C |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
110 000 |
Таблица 3 - Параметры электрического питания
|
Условное обозначение напряжения питания |
Напряжение питания |
|
5В |
(5 ± 0.2) В напряжение постоянного тока |
|
12В |
(12 ± 3) В напряжение постоянного тока |
|
24В |
(24 ± 6) В напряжение постоянного тока |
|
220В |
напряжение переменного тока от 110 до 260 В частотой (50 ± 5) Гц |
|
220У |
напряжение переменного тока от 110 до 260 В частотой (50 ± 5) Гц или напряжение постоянного тока от 145 до 365 В |
Комплектность
Таблица 4
|
1 (аименование |
Обозначение |
Количество |
|
Прибор измерительный АВЭМ-7 |
АИЕЛ.411 1 15.006 |
1 шт. |
|
Система крепления к щиту |
— |
1 шт. |
|
Упаковка |
— |
1 шт. |
|
Компакт-диск с документацией |
— |
1 шт. 11 |
|
Руководство по эксплуатации |
АИЕЛ.411115.006 РЭ |
1 шт. |
|
Паспорт |
АИЕЛ.41 И 15.006 ПС |
1 шт. |
|
Методика поверки |
АИЕЛ.4111 15.006 МП |
1 шт. |
| Примечание- 1 при поставке в один адрес I шт. на 10 приборов
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по АИЕЛ.411115.006 МП «Приборы измерительные АВЭМ-7. Методика поверки», утвержденному ООО «ИЦРМ» 06.06.2019.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
АИЕЛ.411115.006 ТУ «Приборы измерительные АВЭМ-7. Технические условия»; методику поверки:
АИЕЛ.411115.006 МП «Приборы измерительные АВЭМ-7. Методика поверки».
Перечень средств поверки:
калибратор универсальный Fluke 9100 (регистрационный номер - № 25985-09». Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель приборов и (или) свидетельство о поверке.
Идентификация программного обеспечения представлена в таблице. Таблица 5
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ИО |
— |
|
Номер версии (идентификационный номер ПО) |
3.3 |
|
Цифровой идентификатор ПО |
— |
Программное обеспечение
Встроенное ПО приборов реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014*.
Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
