Приборы измерительные многофункциональные ИРИС
| Номер в ГРСИ РФ: | РБ 03 13 8139 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО НПП «Микропроцессорные технологии», г. Новосибирск |
|
Описание типа РБ 03 13 8139 21 [2021-11-22]
rb-03-13-8139-21_2021-11-22.pdf
|
Скачать |
многофункциональные ИРИС (далее по тексту - приборы) предназначены для измерений действующих значений силы и напряжения переменного тока, активной и реактивной, полной мощности, коэффициента мощности в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока промышленной частоты и воспроизведений силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8139 21 |
| Наименование | Приборы измерительные многофункциональные ИРИС |
| Год регистрации | 2021 |
| Номер сертификата | 14330 |
| Дата регистрации | 2021-09-01 |
| Срок действия | 2025-11-06 |
| Получатель сертификата | ООО НПП «Микропроцессорные технологии», г. Новосибирск, Российская Федерация |
Производитель / Заявитель
ООО НПП «Микропроцессорные технологии», г. Новосибирск, Российская Федерация
Адрес: 630110, г. Новосибирск, ул. Писемского, 24/4, 2 этаж
Контакты: Тел./факс: +7 (383) 211-92-84, mt@i-mt.net
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца |
| Методика поверки | Поверку проводить по МТ.ИРИС.01.01 МП «Приборы измерительные многофункциональные ИРИС. Методика поверки» |
| Признание поверки | Первичная при выпуске из производства, проводимой Нижегородским ЦСМ (аттестат аккредитации - № RA.RU.311315, шифр поверительного клейма - БН)(Комиссия №16-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 8139 21 [2021-11-22]
rb-03-13-8139-21_2021-11-22.pdf
|
Скачать |
Описание типа
Назначение
многофункциональные ИРИС (далее по тексту - приборы) предназначены для измерений действующих значений силы и напряжения переменного тока, активной и реактивной, полной мощности, коэффициента мощности в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока промышленной частоты и воспроизведений силы постоянного тока.
Описание: принцип действия приборов основан на аналого-цифровом преобразовании входных величин и последующего расчета параметров электрической сети, а также выдачи управляющих сигналов в виде силы постоянного тока.
Приборы обеспечивают измерение, отображение и передачу:
- действующего значения силы и напряжения переменного тока, активной, реактивной и полной мощностей;
- коэффициента мощности;
- передачу измеренных значений параметров в автоматизированныесистемыдиспетчерского управления и технического учета параметров качества электроэнергии.
Приборы обеспечивают отображение измеренных параметров на светодиодных семисегментных индикаторах. Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора, и возможность оперативного изменения яркости свечения через цифровой интерфейс RS485, Bluetooth, Ethernet с помощью программы конфигуратора. Приборы имеют возможность записи осциллограммы результатов измерения и имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению (для внешних трансформаторов напряжения с номинальным напряжением вторичной обмотки 100 В) и по току (для внешних трансформаторов тока с номинальным током вторичной обмотки 1 А и 5 А) через цифровые интерфейсы RS485.
Приборы обеспечивают передачу измеренных и вычисляемых параметров по цифровым интерфейсам RS485, Bluetooth и Ethernet.
Варианты поддерживаемых протоколов обмена: ModBus RTU, ModBus TCP, Bluetooth 4.2.
Поддерживаемые интерфейсы обеспечивают возможность подключения к приборам дополнительных модулей (например: модули индикации, цифровые табло и т.д.), расширяющих функциональные возможности приборов.
По заказу приборы могут иметь исполнение с мобильным конфигуратором.
Приборы являются многопредельными и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, типа интерфейсов, наличия дискретных входов, дискретных/аналоговых выходов, наличия мобильного конфигуратора.
Конструктивно приборы серии ИРИС выпускаются в виде двух модификаций: ИРИС...-96 и ИРИС...-120, отличающихся габаритными размерами и внешним видом (исполнение в круглом или квадратном корпусе в зависимости от функционально особенности)
Информация об исполнении прибора содержится в коде полного условного обозначения: ИРИС - a- b- c- d- e- f-g-h-i,
где ИРИС - тип прибора,
а - функциональное исполнение;
b - конструктивное исполнение;
с - номинальное значение напряжения (входной сигнал);
d - номинальное значение тока (входной сигнал);
е - условное обозначение напряжения питания;
f-условное обозначение наличия или отсутствия цифрового интерфейса;
g - наличие дискретных входа и выхода;
h - условное обозначение наличия или отсутствия выходного аналогового
сигнала;
i - наличие или отсутствие мобильного конфигуратора.
Конструктивно приборы выполнены в ударопрочном, пылезащищенном,
пластмассовом корпусе щитового крепления.
Приборы работоспособны при установке в любом положении.
Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.
Дополнительно приборы могут изготавливаться с различными вариантами передней панели с креплением на DIN-рейку.
Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.
Доступ к внутренним частям приборов возможен только с нарушением
пломб/этикеток.

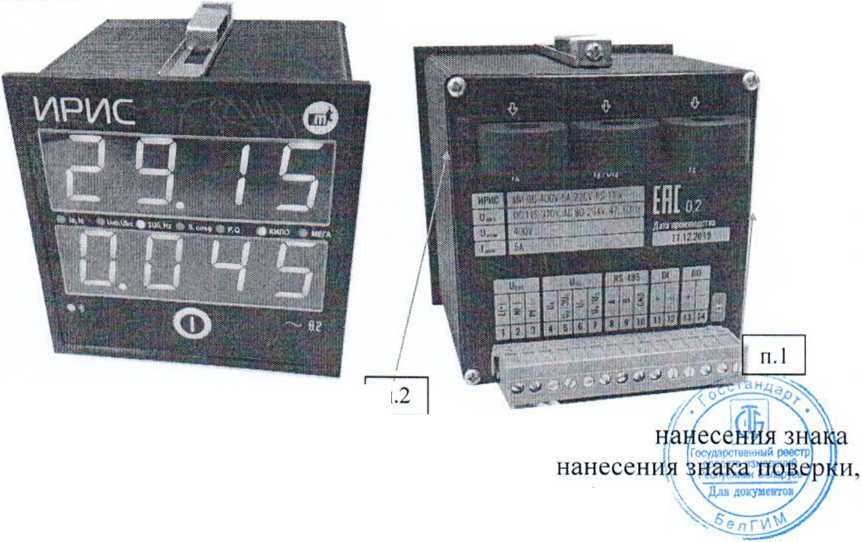

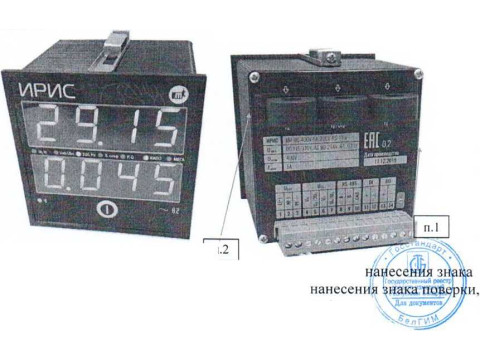

Рисунок 1 - Общий вид приборов с указанием места поверки и места пломбирования (п. 1 - место п. 2 - место пломбирования).

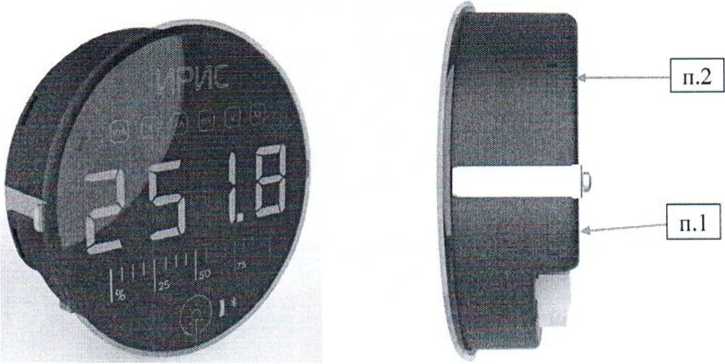

Рисунок 2 - Общий вид приборов, применяемых в однофазных электрических сетях переменного тока (п. 1 - место нанесения знака поверки, п. 2 - место пломбирования).
Программное обеспечение
Приборы оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (далее - ПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.
При проведении санкционированных регламентных работ, программируется диапазон показаний. При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний не ведет к изменению контрольной суммы ПО.
Сведения об идентификационных данных ПО представлены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Внутренняя прошивка микропроцессора |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.4.835 |
|
Цифровой идентификатор ПО |
d6862d63285ed8992c142ad07fa97c42 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Обязательные метрологические требования: обязательные метрологические требования приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Номинальные значения фазного (линейного) напряжения переменного тока Ином, В* |
57,7 (1^=236(400) | |
|
Диапазон измерений фазного (линейного) напряжения переменного тока,В |
от О,о/уСм ,5^ |Госудаг-?гвенмый реестр |
нрм |
А \ Ре^бпики Белар'/съ / ] \ \Для документов/ /
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений значения фазного (линейного) напряжения переменного тока, % |
±0,2 |
|
Номинальные значения силы переменного тока 1Ном, А* |
1;5 |
|
Диапазон измерений значения силы переменного тока. А |
ОТ 0,0 1 ’ 1ном ДО 2,1' (ком |
|
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений значения силы переменного тока. % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений коэффициента мощности, % |
±0,5 |
|
Диапазон измерений фазной и трехфазной активной (реактивной) электрической мощности, Вт (вар) |
от 0505*Uhom до 1,5*Uhom ОТ 0,01’ 1ном /ЦО 2,1' 1ном |
|
Пределы допускаемой основной относительной погрешности измерений фазной и трехфазной активной (реактивной) электрической мощности, %** |
±0,5 |
|
Диапазон измерений фазной и трехфазной полной электрической мощности, В-А |
от 0,05'Оном до 1,5'Оном ОТ 0,0 1 '1ном ДО 2,1 ’1ном |
|
Пределы допускаемой основной относительной погрешности измерений фазной и трехфазной полной электрической мощности, %** |
±0,5 |
|
Диапазоны воспроизведения силы постоянного тока, мА |
от -5 до +5 от 0 до 5 от 0 до 20 от 4 до 20 |
|
Пределы основной допускаемой приведенной (к диапазону) погрешности воспроизведения силы постоянного тока, % |
±0,5 |
* Среднее действующее значение напряжения (силы переменного тока), т.е. среднеарифметическое значение суммы действующих значений напряжений (токов)
** При номинальное значение коэффициента активной мощности cos фНОм=1. коэффициента реактивной мощности sin фном=1.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблицах 3, 4.
Таблица 3
|
Влияющая величина |
Значение влияющей величины |
Пределы допускаемой дополнительной погрешности измерений |
|
1 |
2 |
3 |
|
Температура окружающего воздуха, °C |
от -40 до +10 от ±30 до +70 |
0,5ОП/Ю°С |
|
Относительная влажность, % |
от 80 до 98 (при температуре +25 °C) |
о/оп ф \ || [государственный реестр] ri \ средств измерении j |
|
Частота сети, Гц |
от 45 до 65 | |
|
Коэффициент мощности |
от -1 до +1 |
Для документов, е л Г
|
1 |
2 |
О э |
|
Напряжение питания. В |
Постоянный ток от 1 15 до 220; от 220 до 370 Переменный ток от 80 до 220; от 220 до 264 |
0,5 ОП |
|
Постоянный ток от 9 до 24; от 24 до 36 | ||
|
Примечание-ОП - пределы основной погрешности измерений соответствующего диапазона измерения (воспроизведения) | ||
Таблица 4
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры сети питания постоянного тока: -напряжение питания постоянного тока. В |
от 9 до 36 от 115 до 370 |
|
Параметры сети питания переменного тока: -напряжение питания переменного тока, В -частота переменного тока, Гц |
от 80 до 264 от 45 до 65 |
|
Габаритные размеры, мм, не более: для И РИС...-96 -длина - высота - глубина для ИРИС...-120 -длина - высота - глубина |
96 96 1 14,5 120 120 92,5 |
|
Масса, кг, не более: для И РИС...-96 для ИРИС...-120 |
0.25 0.25 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % -атмосферноедавление, кПа (мм рт. ст.) - напряжение переменного тока, В - частота переменного тока, Гц |
от +15 до +25 от 30 до 80 от 84 до 106,7 (от 630 до 795) от 225.4 до 234.6 от 47 до 53 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) - частота переменного тока, Гц |
от -40 до +70 до 98 от 84 до 106,7 (от 630 до 795) от 45 до 65 |
|
Потребляемая мощность. В-А, не более |
3 |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
250000 |
Место нанесения знака утверждения типа средств измерений:/на средстве измерений и (или) на эксплуатационных документах.
I \ ' «- /
\\ \ Pecnytooc Беларусь / у
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор многофункциональный измерительный |
ИРИС |
1 шт. |
|
Паспорт |
МТ.ИРИС.01.01 ПС |
1 шт. |
|
Руководство по эксплуатации |
МТ.ИРИС.01.01 РЭ |
1 шт. ” |
|
Методика поверки |
МТ.ИРИС.01.01 МП |
1 шт. п |
|
11 допускается один экземпляр на партию приборов, отправляемых в один адрес | ||
Поверка осуществляется по документу МТ.ИРИС.01.01 МП «Приборы измерительные многофункциональные ИРИС. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 27.04.2020.
Основные средства поверки:
- установка универсальная поверочная «УППУ МЭ» модификации 3.1КМ-П-02 (регистрационный номер в Федеральном информационном фонде № 57346-14);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03);
- установка универсальная пробойная УПУ-10М (регистрационный номер в Федеральном информационном фонде № 58589-14);
- мегаомметр ЭС0202/2-Г (регистрационный номер в Федеральном информационном фонде № 14883-95).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор и на титульный лист паспорта на прибор и/или свидетельство о поверке.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общг технические условия»;
МТ.ИРИС.01.01. ТУ «Приборы измерительные многофункциональные ИРИС.
Технические условия».
