Трансформаторы напряжения наружной установки НОЛ-НТЗ-IV
| Номер в ГРСИ РФ: | РБ 03 13 8144 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «Невский Трансформаторный Завод «Волхов», г. Великий Новгород |
|
Описание типа РБ 03 13 8144 21 [2021-09-22]
rb-03-13-8144-21_2021-09-22.pdf
|
Скачать |
Описание: принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин. Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ) и являются комплектующими изделиями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8144 21 |
| Наименование | Трансформаторы напряжения наружной установки НОЛ-НТЗ-IV |
| Год регистрации | 2021 |
| Номер сертификата | 14335 |
| Дата регистрации | 2021-09-01 |
| Срок действия | 2025-02-28 |
| Получатель сертификата | ООО «Невский Трансформаторный Завод «Волхов», г. Великий Новгород, Российская Федерация |
Производитель / Заявитель
ООО «Невский Трансформаторный Завод «Волхов», г. Великий Новгород, Российская Федерация
Адрес: 173008, г. Великий Новгород, ул. Северная, д. 19
Контакты: Телефон (факс): +7 (8162) 94-81-02 (+7 (8162) 94-81-03)
Поверка
| Межповерочный интервал / Периодичность поверки | 48 месяцев |
| Методика поверки | ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки» |
| Признание поверки | Первичная при выпуске из производства, проводимой ООО «Невский Трансформаторный Завод «Волхов» (аттестат аккредитации - № RA.RU.311629, шифр поверительного клейма - ГЭЯ)(Комиссия №16-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 8144 21 [2021-09-22]
rb-03-13-8144-21_2021-09-22.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин. Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ) и являются комплектующими изделиями.
Трансформаторы напряжения наружной установки НОЛ-НТЗ-IV -однофазные, незаземляемые, электромагнитные, с литой изоляцией.
Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и вторичных (одна или две), залитый эпоксидным компаундом на основе циклоалифатической смолы, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.
Магнитопровод трансформаторов стержневого типа, разрезной. Обмотки расположены на магнитопроводе концентрически.
Трансформаторы изготовлены в виде опорной конструкции. Высоковольтные выводы «А» и «X» первичной обмотки расположены в верхней части корпуса и выполнены в виде контактных площадок с отверстиями для болтов Ml0, либо в виде шпилек с гайкой.
Выводы вторичных обмоток трансформаторов выполнены в виде винтов Мб и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.
На трансформаторах имеется табличка с краткими наименованием типа трансформаторов и техническими данными.
Крепление трансформаторов на месте установки производится с помощью четырех болтов М12 к опорным элементам крепления (швеллерам), расположенных на основании трансформаторов и образующих установочную раму. На установочной раме трансформаторов расположен болт заземления Ml2.
На опорной поверхности трансформаторов имеются четыре втулки с резьбой MIO (Ml2), предназначенные для крепления трансформатора в ячейке ОРУ или на месте установки без рамы, а также служащие для заземления трансформаторов.
Трансформаторы изготавливаются в виде модификаций НОЛ-НТЗ-3-IV, НОЛ-НТЗ-6-IV, НОЛ-НТЗ-10-lV, НОЛ-НТЗ-15-IV, НОЛ-НТЗ-20-IV, НОЛ-НТЗ-27-IV, НОЛ-НТЗ-35-lV, отличающихся номинальным напряжением, количеством обмоток, формой и габаритными размерами корпуса, массой, расположением выводов.
Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1. Общий вид трансформаторов представлен на рисунках 2-4. Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
Рабочее положение трансформаторов в пространстве - вертикальное, высоковольтными выводами вверх. Допускается горизонтальное положение трансформаторов.
Программное обеспечение отсутствует.
|
Н ( |
) J |
-Н1 |
3-> |
/-Х |
[ :Х_ |
_х-2С |
!Х-Х |
/X X 1 Категория размещения по ГОСТ 15150-69 | ||||
|
Климатическое исполнение по ГОСТ 15150-69 | ||||||||||||
|
Номинальная мощность вторичной обмотки (вторичных обмоток), В А | ||||||||||||
|
Класс точности вторичной обмотки (вторичных обмоток) | ||||||||||||
|
Номинальное напряжение вторичной обмотки (вторичных обмоток), В | ||||||||||||
|
Номинальное напряжение первичной обмотки, В | ||||||||||||
|
Конструктивное исполнение: 01 - выводы первичной обмотки в виде шпильки с гайкой; без обозначения - выводы первичной обмотки в виде болта М10 | ||||||||||||
|
Степень загрязнения изоляции по ГОСТ 9920-89 | ||||||||||||
|
Класс напряжения, кВ | ||||||||||||
|
Зарегистрированный товарный знак изготовителя | ||||||||||||
|
С литой изоляцией | ||||||||||||
|
Однофазный | ||||||||||||
|
Трансформатор напряжениям"" | ||||||||||||
|
Рисунок 1 - Структура условного обозначения трансформаторов напряжения наружной установки НОЛ-НТЗ-IV | ||||||||||||

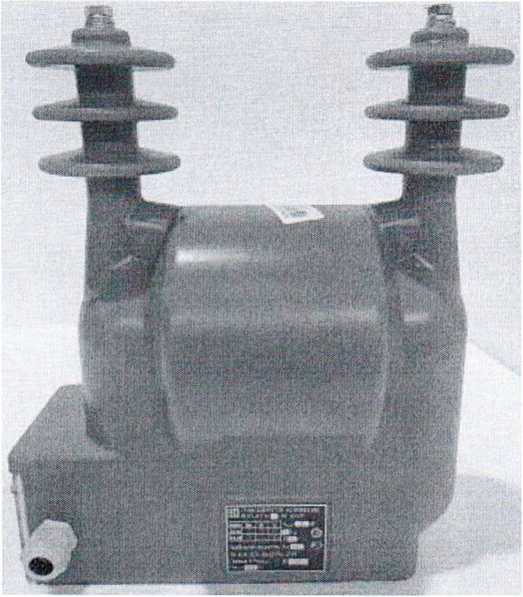

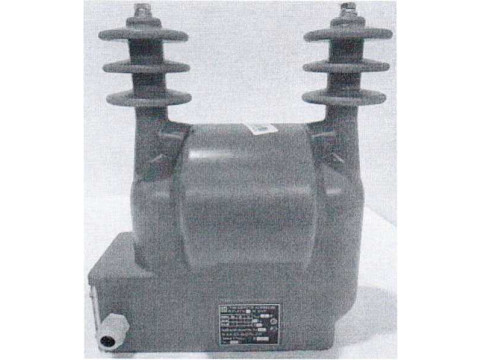

Рисунок 2 - Общий вид трансформаторов напряжения наружной установки HOJI-HT3-3-IV, НОЛ-НТЗ-6-IV, НОЛ-НТЗ-10-IV
Рисунок 3 - Общий вид трансформаторов напряжения наружной установки НОЛ-НТЗ-15-IV, НОЛ-НТЗ-20-IV

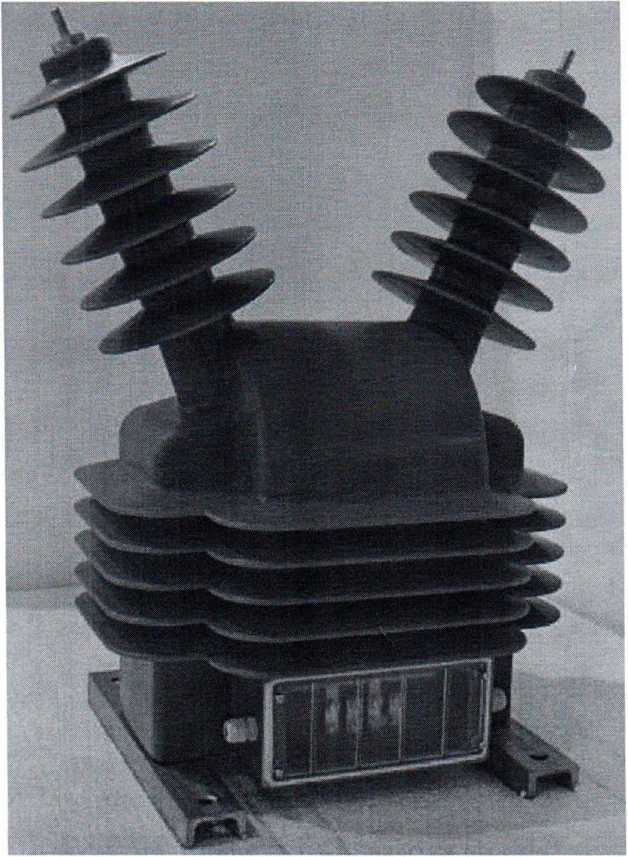

Рисунок 4 - Общий вид трансформаторов напряжения наружной установки HOJI-HT3-27-IV, HOJI-HT3-35-IV

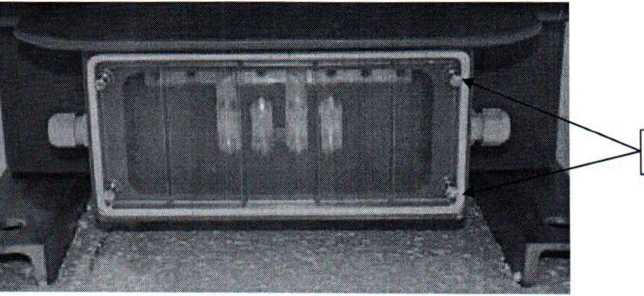

Место пломбирования
Рисунок 5 - Схема пломбировки от несанкционированного доступа
Обязательные метрологические требования: обязательные метрологические требования приведены в таблицах 1, 2.
Таблица 1
|
Наименование характеристики |
Значение |
|
Класс напряжения |
3; 6; 10; 15; 20; 27; 35 |
|
Номинальное напряжение первичной обмотки, кВ |
от 3 до 36 включ. |
|
Номинальное напряжение вторичной обмотки. В |
от 100 до 220 включ. |
|
Количество вторичных обмоток |
до 2 включ. |
|
Классы точности вторичной обмотки |
0,2; 0,5; 1,0; 3,0; ЗР: 6Р |
|
Номинальная мощность вторичной обмотки при коэффициенте мощности (cos <р) активно-индуктивной нагрузки 0,8 для нагрузки типа II. В-А |
см.таблицу 2 |
|
Предельная мощность трансформатора, ВА |
400;630;1000 |
|
Схема и группа соединения обмоток |
1/1-0; I/1/1-0-0 |
|
Номинальная частота напряжения сети, Гц |
50 или 60 ” |
|
Примечание - ” для трансформаторов, предназначенных для поставок на экспорт | |
Таблица 2 - Номинальная мощность вторичной обмотки
|
Модификация трансформатора |
Класс точности первой вторичной обмотки |
Класс точности второй вторичной обмотки |
Номинальная мощность вторичной обмотки при заданном классе точности, В-А |
Суммарная мощность вторичных обмоток при заданном классе точности, В А |
|
одна обмотка |
две обмотки | |||
|
НОЛ-НТЗ-3(6,10) |
0.2 |
0,2 (0,5; 1,0; 3,0; ЗР; 6Р) |
от 5 до 60 |
от 10 до 60 |
|
0.5 |
0,5 (1,0; 3,0; ЗР; 6Р) |
от 10 до 150 |
от 20 до 150 | |
|
1.0 |
1,0 (3,0; ЗР; 6Р) |
от 20 до 300 |
от 50 до 300 | |
|
3,0 |
3,0 (ЗР; 6Р) |
от 50 до 400 |
от 100 до 400 | |
|
нол-нтз-15(20) |
0,2 |
0,2 (0,5; 1,0; 3,0; ЗР: 6Р) |
от 5 до 60 |
от 10 до 60 |
|
0,5 |
0,5 (1,0; 3,0; ЗР; 6Р) |
от 10 до 150 |
от 20 до 150 | |
|
1,0 |
1,0 (3,0; ЗР; 6Р) |
от 20 до 300 |
от 50 до 300 | |
|
3,0 |
3,0 (ЗР; 6Р) |
от 50 до 400 |
от 100 до 400 | |
|
НОЛ-НТЗ-27(35) |
0,2 |
0,2 (0.5; 1,0; 3,0; ЗР; 6Р) |
от 5 до 75 |
от 10 до 75 |
|
0,5 |
0,5 (1,0; 3,0; ЗР; 6Р) |
от 10 до 200 |
от 20 до 200 | |
|
1,0 |
1,0 (3,0; ЗР; 6Р) |
от 20 до 400 |
от 50 до 400 | |
|
3.0 |
3,0 (ЗР; 6Р) |
от 100 до 600 |
от 150 до 600 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, (длинах ширинах высота) |
от 368x190x418 до 550х350х652 включ. |
|
Масса, кг |
от 30 до 85 включ. |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1, диапазон рабочих температур от -60 °C до +40 °C ”, относительная влажность воздуха 100 % при +25 °C; или TI. диапазон рабочих температур от -10 ?С до+50 °C ”, относительная влажность воздуха f00 % при +35 °C |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
4ЮЭ |
|
Примечание - ’ верхнее рабочее значение температуры окружающего воздух/ с учетом нагрева поверхности трансформаторов солнцем составляет для исполнения УХЛ1 +70 °C, для исполнения TI +80 °C | |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и (или) на эксплуатационных документах.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения наружной установки HOJ1-HT3-1V |
ТУ 3414-022-30425794-2019 |
1 шт. |
|
Паспорт |
0.НТ3.486.059 ПС; 0.НТ3.486.067 ПС; 0.НТ3.486.068 ПС |
1 шт. |
|
Руководство по эксплуатации |
0.HT3.I42.059 РЭ; 0.НТ3.142.067 РЭ; 0.НТ3.142.068 РЭ |
1 шт. '* |
|
Примечание - 11 при поставке партии трансформаторов в один адрес количество экземпляров РЭ может быть уменьшено, но должно быть не менее 1 экземпляра на партию из 12 штук | ||
Поверка осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный лабораторный НЛЛ-15, НЛЛ-35 (регистрационный номер в Федеральном информационном фонде №46942-11);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03);
прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде № 52854-13);
- магазин нагрузок МР3025 (РБ 03 13 3739 15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
ТУ 3414-022-30425794-2019 «Трансформаторы напряжения наружной установки НОЛ-НТЗ-IV. Технические условия».
