Трансформаторы напряжения антирезонансные трехфазные наружной установки НАЛИ-НТЗ-IV

Назначение

Описание: принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ) и являются комплектующими изделиями. Трансформаторы напряжения НАЛИ-НТЗ-IV - трехфазные, антирезонансные, электромагнитные, с литой изоляцией, с возможностью контроля изоляции сети.

Трансформаторы изготавливаются в виде опорной конструкции. Выводы первичной обмотки «А», «В», «С» расположены на верхней поверхности трансформатора. Заземляемый вывод «X» и выводы вторичных обмоток расположены в нижней части трансформатора.

Активная часть трансформатора состоит из двух трансформаторов, залитых в одном корпусе. Первый трансформатор - трансформатор прямой последовательности (ТПП) - трехфазный трехстержневой, второй -трансформатор нулевой последовательности (ТНП) - однофазный двухстержневый.

Выводы вторичных обмоток трансформаторов выполнены в виде винтов Мб и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.

Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму или методом гравировки. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку. Допускается маркировка выводов первичной обмотки в виде металлических табличек.

На трансформаторах со стороны выводов вторичных обмоток размещена табличка технических данных с краткими наименованием типа трансформаторов и техническими характеристиками.

Крепление трансформаторов на месте установки производится с помощью четырех болтов М12 к опорным элементам крепления (швеллерам), расположенных в основании трансформаторов и образующих установочную раму. На установочной раме трансформаторов расположен болт заземления М8.

Трансформаторы имеют ряд модификаций, отличающихся номинальным напряжением, количеством обмоток, расположением выводов, размерами корпуса, массой, расположением выводов.

Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.

Общий вид трансформаторов представлен на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Рабочее положение трансформаторов в пространстве - горизонтальное, высоковольтными выводами вверх. Допускается вертикальное положение трансформаторов

Программно обеспечение отсутствует.

Н А Л И-НТЗ-Х-1У-(Х)-Х/Х/Х-Х/Х/Х X 1,и,=ХВ(Х)

Класс напряжения, кВ

Зарегистрированный товарный знак изготовителя______________________

С возможностью контроля изоляции сети______________________________

С литой изоляцией_______________

Антирезонансный_______________

Трансформатор напряжения трехфазный

Рисунок 1 - Структура условного обозначения трансформаторов напряжения антирезонансных трехфазных наружнощуртдновки

НАЛИ-НТЗ-IV         Г

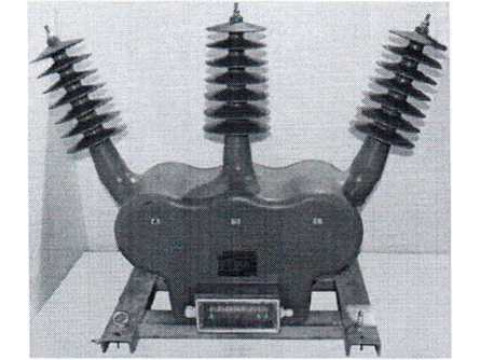

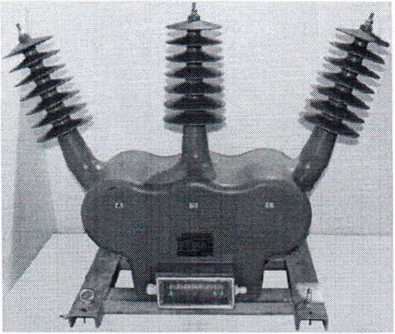

Рисунок 2 - Общий вид трансформаторов напряжения антирезонансных трехфазных наружной установки НАЛИ-НТЗ-IV

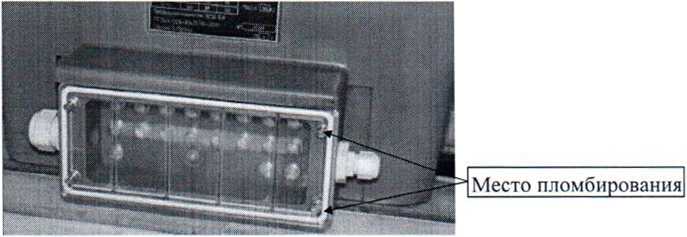

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Обязательные метрологические требования: обязательные метрологические требования приведены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 2.

Таблица 2

Примечание - ' верхнее рабочее значение температуры окружающего воздуха с учетом нагрева поверхности трансформаторов солнцем составляет для исполнения УХЛ1 +70 °C, для исполнения TI +80 °C

Место нанесения знака утверждения типа средств измерений: на средстве измерений и (или) на эксплуатационных документах.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка осуществляется по документу ГОСТ 8.216-2011 «ГСП. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформаторы напряжения измерительные лабораторные серии НЛЛ (РБ 03 13 6150 16); прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР3025 (РБ 03 13 3739 15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методиках (методах) измерений: приведены в эксплуатационном

документе.

Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

ТУ 3414-026-30425794-2019 «Трансформаторы напряжения антирезонансные трехфазные наружной установки НАЛИ-НТЗ-IV. Технические условия».
