Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE

Назначение

Описание: принцип действия анализаторов - метод энергодисперсионной рентгенофлуоресцентной спектрометрии, основанный на выделении из спектра флуоресцентного излучения исследуемого образца характеристической линии серы, регистрации интенсивности этой линии и пересчёта интенсивности в массовую долю серы в исследуемом образце, на основании предварительно установленных калибровочных зависимостей.

Флуоресцентное излучение исследуемого образца возбуждается излучением рентгеновской трубки с энергией выше 2,5 кэВ и регистрируется детектором, позволяющим отделить Ка - излучение серы от другого рентгеновского излучения. Электронное оборудование осуществляет подсчет интенсивности рентгеновского излучения и пересчет интенсивности флуоресцентного излучения в массовую долю серы.

Измерение массовой доли серы включает последовательную подачу в анализатор двух образцов пробы нефти или нефтепродукта. На экране анализатора отображаются показания: разность между результатами единичных определений и среднее арифметическое двух результатов единичных определений массовой доли серы в пробе (результат измерения). Эти же показания автоматически выводятся на печать на встроенный принтер.

Анализаторы выпускаются в трех модификациях: СПЕКТРОСКАН SE SL, СПЕКТРОСКАН SE SUL-01, СПЕКТРОСКАН SE SUL-02, отличающихся типом детектора и метрологическими характеристиками.

Анализаторы являются настольными приборами, для управления и обработки информации используется встроенный компьютер. Программное обеспечение анализаторов предназначено для управления их работой и процессом измерений. Анализаторы имеют возможность подключения к персональному компьютеру.

Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий. При эксплуатации в передвижной лаборатории анализаторы перевозятся в транспортной таре, выполнение измерений проводится во время стоянки передвижной лаборатории.

Пломбирование анализаторов не предусмотрено.

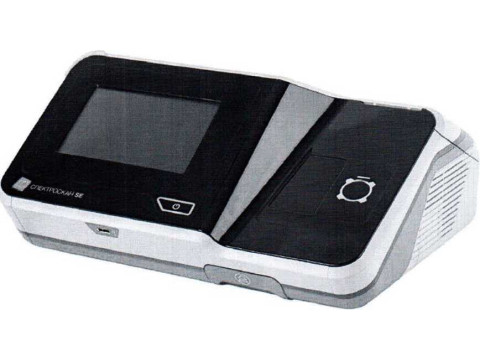

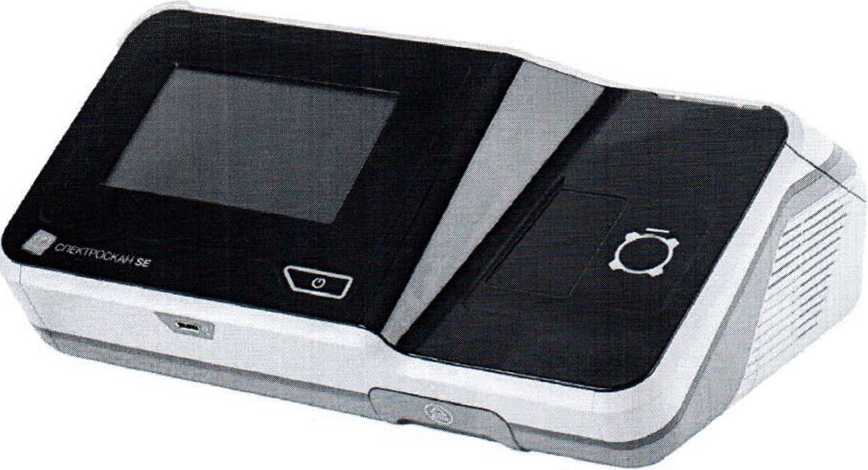

Общий вид анализаторов серы в нефти и нефтепродуктах рентгенофлуоресцентных энергодисперсионных СПЕКТРОСКАН SE приведен на рисунке 1.

Рисунок 1 - Общий вид анализатора

Программное обеспечение

Анализаторы оснащаются ПО «Спектр-Квант», которое состоит из двух модулей: «Количественный анализ» и «Проверка спектрометра». ПО может использоваться как встроенное и как автономное, при установке на отдельный персональный компьютер.

Автономное ПО, на электронном носителе, поставляется по заказу. Встроенное и автономное ПО является полностью метрологически значимым, выполняет следующие функции:

- управление анализатором;

- настройка режимов работы анализатора;

- построение калибровочных зависимостей и графиков;

- получение, обработка и хранение результатов измерений.

Таблица 1 - Идентификационные данные программного обеспечения

Обязательные метрологические требования: обязательные метрологические требования приведены в таблице 2.

Таблица 2

/Г7VTJ7---V

/ 1

Продолжение таблицы 2

1’Содержание серы может быть представлено в единицах массовой доли, выраженной в млн'1 (мг/кг, ppm), путем пересчета 1 %=10000 млн'1 при этом аддитивная часть пределов допускаемой абсолютной погрешности и предела повторяемости измерений должна быть пересчитана таким же образом.

2)Х - среднее арифметическое результатов двух параллельных определений массовой доли серы. %, если модуль их разности не превышает предела повторяемости.

3)Модуль разности результатов двух параллельных определений массовой доли серы в двух образцах одной пробы.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 3.

Таблица 3

Место нанесения знака утверждения типа средств измерений: наносится на средство измерений и (или) на эксплуатационные документы.

Комплектность

Таблица 4 — Комплектность средства измерений

Поверка осуществляется по документу МП 93-251-2019 «ГСП. Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE. Методика поверки», утвержденному ФГУП «УНИИМ» 17 октября 2019 г.

Основные средства поверки:

- стандартный образец массовой доли серы в минеральном масле ГСО 9513-2010(СН-0,0003-НС) с аттестованным значением массовой доли серы порядка 0,0003 % и границами допускаемых значений относительной погрешности при Р-0,95: ±20 %;

- стандартный образец массовой доли серы в минеральном масле ГСО 9515-2010 (СН-0,0010-НС) с аттестованным значением массовой доли серы порядка 0,0010 % и границами допускаемых значений относительной погрешности при Р=0,95: ±5 %;

- стандартный образец массовой доли серы в минеральном масле ГСО 9404-2009 (СН-0,010-НС) с аттестованным значением массовой доли серы порядка 0,010 % и границами допускаемых значений относительной погрешности при Р=0,95: ±4 %;

- стандартный образец массовой доли серы в минеральном масле ГСО 9407-2009 (СН-0,100-НС) с аттестованным значением массовой доли серы порядка 0,1 % и границами допускаемых значений относительной погрешности при Р=0,95: ±2 %;

- стандартный образец массовой доли серы в минеральном масле ГСО 11031-2018 (СН1Ю2-500-ЭК) с аттестованным значением массовой доли серы порядка 0,050 % и границами допускаемых значений относительной погрешности при Р=0,95: ±2,5 %;

- стандартный образец массовой доли серы в минеральном масле ГСО 9410-2009 (СН-1,00-НС) с аттестованным значением массовой доли серы порядка 1,0 % и границами допускаемых значений относительной погрешности при Р=0,95: ±2 %;

- стандартный образец массовой доли серы в минеральном масле ГСО 9416-2009 (СН-5.00-НС) с аттестованным значением массовой доли серы порядка 5,0 % и границами допускаемых значений относительной погрешности при Р=0,95: ±2 %.

\ \Ъ.» //

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:

РПНФ.415312ТУ «Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКЛН SE. Технические условия».
