Прессы испытательные ТП-1
| Номер в ГРСИ РФ: | РБ 03 03 8145 21 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Прессы |
| Производитель / заявитель: | ООО «ТЕСТПРЕСС», д. Мисайлово, Московская обл. |
|
Описание типа РБ 03 03 8145 21 [2021-09-22]
rb-03-03-8145-21_2021-09-22.pdf
|
Скачать |
Описание: принцип действия прессов заключается в приложении силы к испытываемому образцу, возникающей при перемещении поршня с заданной скоростью, и одновременного измерения величины электрического сигнала разбаланса тензорезисторного моста датчика давления, возникающего при деформации упругого элемента под действием давления масла в гидроцилиндре. Сигнал разбаланса моста поступает в микропроцессорный блок управления для обработки и индикации результатов измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 8145 21 |
| Наименование | Прессы испытательные ТП-1 |
| Год регистрации | 2021 |
| Номер сертификата | 14336 |
| Дата регистрации | 2021-09-01 |
| Срок действия | 2025-02-10 |
| Получатель сертификата | ООО «ТЕСТПРЕСС», д. Мисайлово Ленинского р-на Московской обл., Российская Федерация |
Производитель / Заявитель
ООО «ТЕСТПРЕСС», д. Мисайлово Ленинского р-на Московской обл., Российская Федерация
Адрес: 142714, Московская обл., Ленинский р-н, д. Мисайлово, ул. Молодежная, д.38
Контакты: тел.: +7 (495) 245-00-04, +7 (916) 361-51-58, testpress@inbox.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | МП-ТМС-017/19 «ГСИ. Прессы испытательные ТП-1. Методика поверки», утвержденной в 2019 г. |
| Признание поверки | Первичной поверки при выпуске из производства, проводимой ООО «ТМС РУС» (аттестат аккредитации - № RA.RU.312318, шифр поверительного клейма - ДКВ)(Комиссия №16-21). |
Поверители
Скачать
|
Описание типа РБ 03 03 8145 21 [2021-09-22]
rb-03-03-8145-21_2021-09-22.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия прессов заключается в приложении силы к испытываемому образцу, возникающей при перемещении поршня с заданной скоростью, и одновременного измерения величины электрического сигнала разбаланса тензорезисторного моста датчика давления, возникающего при деформации упругого элемента под действием давления масла в гидроцилиндре. Сигнал разбаланса моста поступает в микропроцессорный блок управления для обработки и индикации результатов измерений.
Сила, действующая на образец, измеряется косвенно, вычисляется на основе значений, полученных посредством прямых измерений давления в гидроцилиндре пресса. Зависимость между значениями давления в гидроцилиндре пресса и прикладываемой силой калибруется при изготовлении пресса.
Конструктивно прессы состоят из нагружающего устройства, насосной станции и электронного блока управления. Насосная станция состоит из масляного бака, шестеренного насоса с приводом от асинхронного электродвигателя и гидравлическим распределителем.
Нагружающее устройство включает в себя раму, плиту опорную верхнюю на шаровой опоре, плиту опорную нижнюю и гидроцилиндр с поршнем. Рама состоит из нижней плиты, колонн и верхней плиты.
Электронный блок управления позволяет задавать и контролировать режимы работы пресса. В состав электронного блока управления входит вычислительная машина типа IBM PC, со встроенным накопителем на жестком диске и управляющим программным обеспечением (далее — ПО). Ввод управляющих инструкций пресса осуществляется посредством специальной клавиатуры, либо посредством сенсорного экрана дисплея, отображение информации происходит на экране дисплея.
Плита опорная нижняя служит для установки образцов материалов при испытаниях или для установки дополнительных приспособлений.
Выпускаемые модификации прессов различаются диапазонами измерений силы, диапазонами скорости нагружения, внешним видом, габаритными размерами и массой. Модификации ТП-1-10, ТП-1-100, ТП-1-350, ТП-1-500 имеют возможность установки скорости перемещения поршня.

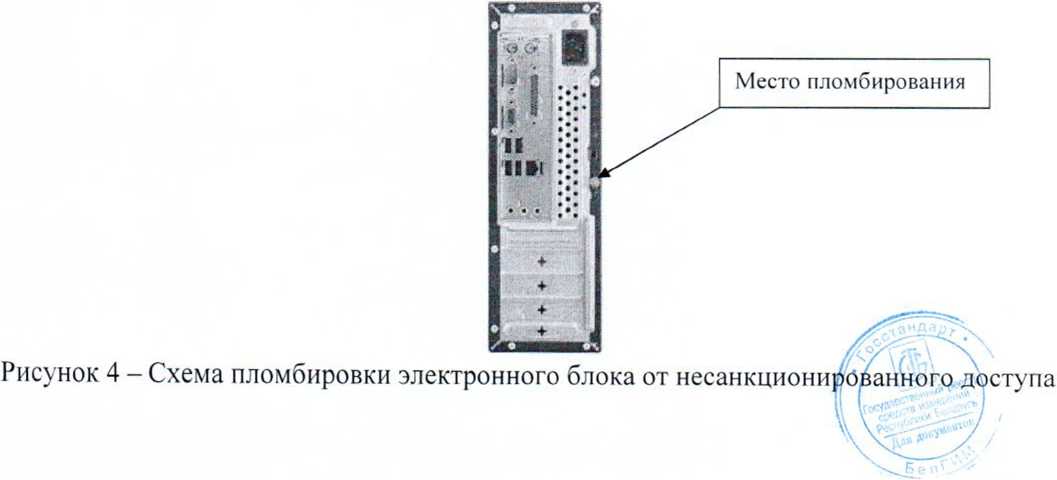

Внешний вид прессов представлен на рисунках 1 - 3. Цломбированне прессов от несанкционированного доступа производится /пломбировочной мастикой под винтом крепления съёмной стенки электронного бгфжа. при помощи пломбиратора производителя оттиском «*» (звездочка), рисунок 4.

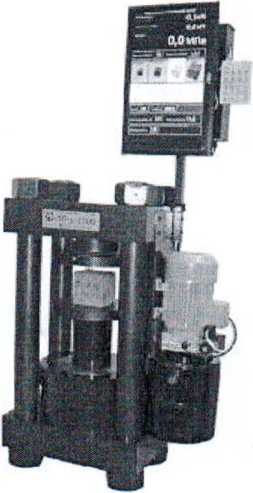

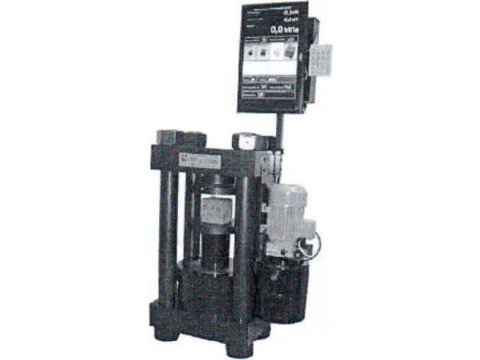

Рисунок 1 - Общий вид прессов испытательных ТП-1-1 000, ТП-1-1500, ТП-1-2000

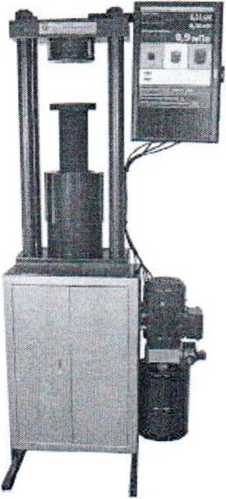

Рисунок 2 - Общий вид прессов испытательных, ТП-1-350, ТП-1-500

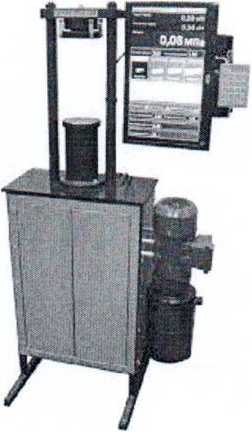

Рисунок 3 - Общий вид прессов испытательных ТП-1-10, ТП-1-100
Программное обеспечение (далее - ПО) прессов «ИСПЫТАНИЕ» функционирует в операционной системе Windows Embedded Standard 8 и предназначено для сбора, обработки и вывода информации на экран дисплея и принтер, а так же для управления насосной станцией. ПО позволяет подключать к прессам экстензометры и другое оборудование.
Отдельный модуль ПО metrology.exe является метрологически значимой частью и отвечает за измерение и режим работы насосной станции. Его код защищен от модификации, а контрольная сумма отображается при загрузке ПО на экране дисплея.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
metrology.exe |
|
Номер версии (идентификационный номер) ПО. не ниже |
1.0.0 |
|
Цифровой идентификатор ПО |
b0cfd5cc |
|
Другие идентификационные данные |
CRC32 |
Обязательные метрологические требования: обязательные метрологические требования приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
Т11-I-I0 |
ТП-1-100 |
ТП-1-350 |
ТП-1-500 |
Т11-1-1000 |
ТП-1-1500 |
ТП-1-2000 |
|
Диапазон измерений силы, кН - основной - дополнительный |
от 1 до 10 от 0,2 до 1 |
от 10 до 100 от 2 до 10 |
от 35 до 350 от 7 до 35 |
от 50 до 500 от 10 до 50 |
от 100 до 1000 от 20 до 100 |
от 150 до 1500 от 30 до 150 |
от 200 до 2000 от 40 до 200 |
|
Пределы допускаемой относительной погрешности измерений силы в основном и дополнительном диапазонах, % |
±1 | ||||||
|
Диапазон воспроизведений скорости нагружения, к! 1/с |
от 0,004 до 0,2 |
от 0,04 до 2 |
от 0,6 до 30 |
от 0,6 до 30 |
от 0.6 до 30 |
от 0,5 до 25 |
от 0,4 до 20 |
|
Пределы допускаемой относительной погрешности воспроизведений скорости нагружения, % |
±25 | ||||||
|
Диапазон воспроизведений скорости перемещения поршня, мм/мин |
от 1 до 55 |
— | |||||
|
11ределы допускаемой абсолютной погрешности воспроизведений скорости перемещения поршня, мм/мин: - в диапазоне от 1 до 9 включ., мм/мин - в диапазоне св. 9 до 55 включ., мм/мин |
±0,3 ±1 |
— | |||||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 3.
Таблица 3
|
, Наименование характеристики |
Значение | ||||||
|
Модификация |
ТП-1-10 |
ТП-1-100 |
ТП-1-350 |
ТП-1-500 |
ТП-1-1000 |
ТП-1-1500 |
ТП-1-2000 |
|
Ценщединицы наименьшего разряда отсчетного устройства, кН |
0,001 |
0.01 |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
|
поршня, мм, не менее |
100 |
100 |
150 |
150 |
100 |
60 |
60 |
|
Диаметр опорных плит, мм, нс менее |
120 |
120 |
1 10/160 |
110/160 |
220/300 |
220/300 |
220/300 |
|
Размеры рабочего пространства (высотахширина), мм, не менее |
380x165 |
400x165 |
370x240 |
370x240 |
410x240 |
380x280 |
380x280 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
ТП-1-10 |
ТП-1-100 |
ТП-1-350 |
ТП-1-500 |
ТП-1-1000 |
ТП-1-1500 |
ТП-1-2000 |
|
Габаритные размеры (без учета электронного блока и дисплея), мм, не более: - высота - ширина - глубина |
1500 850 560 |
1500 850 560 |
1600 900 560 |
1600 900 560 |
1400 630 405 |
1400 700 420 |
1400 700 420 |
|
Масса, кг, не более |
120 |
120 |
282 |
282 |
420 |
480 |
520 |
|
Потребляемая мощность, ВА, не более |
750 | ||||||
|
Напряжение питания, В |
от 210 до 232 | ||||||
|
Частота питания, Гц |
от 49 до 51 | ||||||
|
Допустимое превышение максимальной нагрузки,% |
10 | ||||||
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа |
от 10 до 35 до 80 от 84 до 106,7 | ||||||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и (или) на эксплуатационных документах.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пресс испытательный |
ТП-1 |
1 шт. |
|
Блок управления |
- |
1 шт. |
|
Экранный дисплей |
- |
1 шт. |
|
Кнопочная клавиатура* |
- |
1 шт. |
|
Сетевой кабель питания |
- |
1 шт. |
|
Кабель подключения экранного дисплея |
- |
1 шт. |
|
Проставки под нижнюю опорную плиту |
- |
** |
|
Руководство по эксплуатации. Паспорт |
427121 -002-17690167-2019-РЭП |
1 шт. |
|
Методика поверки |
МП-ТМС-017/19 |
1 шт. |
* - если экранный дисплей сенсорный, то клавиатура может отсутствовать;
* * - в зависимости от модификации пресса.
Поверка осуществляется по документу МП-ТМС-017/19 «ГСП. Прессы испытательные ТП-1. Методика поверки», утвержденному ООО «ТМС РУС» 18 ноября 2019 года.
Основные средства поверки:
- рабочие эталоны силы 2 разряда по ГОСТ 8.640-2014, основная погрешность ±0,24 %;
- секундомер электронный «Интеграл С-01», (РБ 03 15 1655 20);
- штангенциркуль ШЦЦ-1, 0-300 мм, ПГ ±0,04 мм, (РБ 03 01 6359 17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на свидетельство о поверке.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
ТУ 427121-002-17690167-2019 «Прессы испытательные ТП-1.
Технические условия».
