Прессогастрометры ТОН-01

Назначение

Прессогастрометры ТОН-01 (далее по тексту - приборы) предназначены для измерения избыточного давления в верхних отделах желудочно-кишечного тракта и автоматизированной обработки данных при проведении обследования нижнего пищеводного сфинктера (НПС), тела пищевода, верхнего пищеводного сфинктера (ВПС) с помощью датчиков давления.

Область применения - отделения и лаборатории функциональной диагностики лечебных учреждений, гастроэнтерологические отделения больниц, лечебнопрофилактические и санаторно-курортные учреждения гастроэнтерологического профиля, научно-исследовательские лаборатории, занимающиеся изучением патологии пищевода и желудка.

Описание

Принцип действия приборов основан на измерении сопротивления чувствительного элемента датчика СТО-3 при изменении давления в полости кишечной трубки, преобразовании его в электрические сигналы, пропорциональные величине давления, и отображения результатов измерения на жидкокристаллическом индикаторе.

Место нанесения государственного поверительного клейма-наклейки приведено в приложении А.

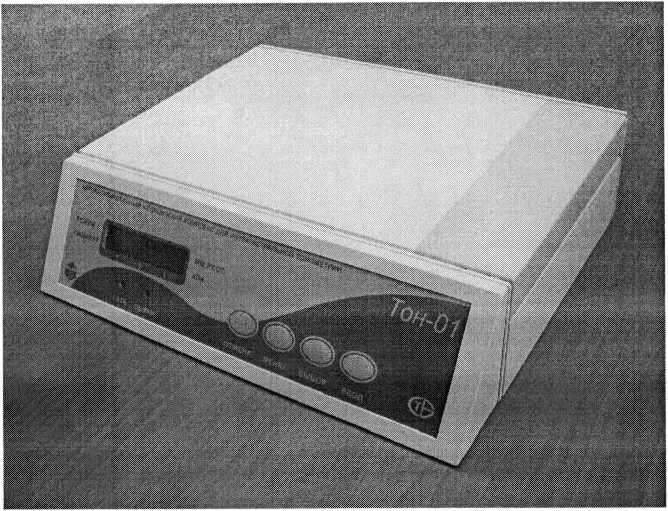

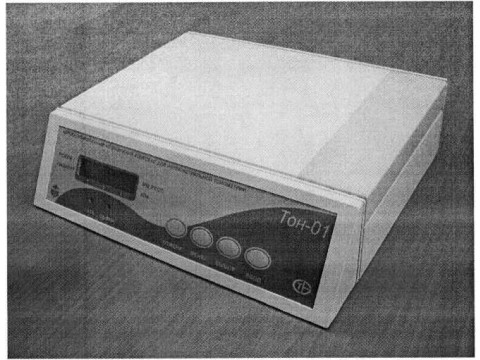

Внешний вид приборов приведен на рисунке 1.

Рисунок 1

Основные технические и метрологические характеристики

Диапазон измерений избыточного давления             от 0 кПа до 20 кПа

(0 мм рт. ст. до 150 мм рт. ст.)

Пределы абсолютной погрешности

измерения избыточного давления                  ±1,3 кПа (±10 мм рт. ст.)

Количество пациентов                                              2

Количество каналов                                                  6

Электропитание - сеть переменного тока напряжением Мощность, потребляемая прибором (без ПЭВМ), не более Время готовности после подачи электропитания Диапазон рабочих температур окружающего воздуха Габаритные прибора, не более

Масса прибора (без ПЭВМ), не более

Масса прибора с транспортной упаковкой, не более

Время непрерывной работы прибора, не менее

Средняя наработка на отказ, не менее

Средний срок службы, не менее

(230±23)В

30В-А

5 мин от 10 °C до 35 °C 300x260x85 мм

2,0 кг

7,0 кг

8 ч 2000 ч 5 лет

Знак Государственного реестра

Место и способ нанесения знака:

- в правой части передней панели приборов методом шелкографии;

-в паспортах приборов: на титульных листах выше наименования приборов в центре листа методом печати.

Комплектность

Комплект поставки приборов соответствует таблице.

Таблица

Технические документы

ЦИКС.941114.001 ТУ-2005. Прессогастрометр ТОН-01. Технические условия.

ГОСТ 20790-93 Приборы, аппараты и оборудование медицинские. Общие технические условия

ГОСТ 30324.0-95. Изделия медицинские электрические. Общие требования безопасности

МРБ МП. 1509 - 2005 Прессогастрометр ТОН-01. Методика поверки

Заключение

Прсссогастрометры TOI 1-01 соответствуют требованиям технических условий ЦИКС.941 I 14.001ТУ-2005, ГОСТ 20790-93.

Межповсрочный интервал - 12 мес.

Научно-исследовательский центр БелГИМ:

г.Минск, Старовиленский тракт, 93, тел. 2349813

аттестат аккредитации №BY 112.02.1.0.0025
