Гигрометры кулонометрические БАЙКАЛ МК
| Номер в ГРСИ РФ: | РБ 03 09 8140 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Гигрометры |
| Производитель / заявитель: | ООО "НПП ОКБА", г. Ангарск, Иркутская обл. |
|
Описание типа РБ 03 09 8140 21 [2022-08-22]
rb-03-09-8140-21_2022-08-22.pdf
|
Скачать |
Описание: гигрометры являются автоматическими показывающими непрерывнодействующими стационарными приборами. Гигрометры имеют щитовое исполнение.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 8140 21 |
| Наименование | Гигрометры кулонометрические БАЙКАЛ МК |
| Год регистрации | 2021 |
| Номер сертификата | 14331 |
| Дата регистрации | 2021-09-01 |
| Срок действия | 2026-09-09 |
| Получатель сертификата | ООО «НПП ОКБА», г. Ангарск Иркутской обл., Российская Федерация |
Производитель / Заявитель
ООО "НПП ОКБА"
Адрес: 665821, г. Ангарск, мрн.Старо-Байкальск, ул.2-я Московская, 33А, Иркутская обл.
Контакты: (3951)53-05-56, mail@okba.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверку проводить по МИ 2947-2005 «ГСИ. Гигрометры кулонометрические. Методика поверки» |
| Признание поверки | Первичная при выпуске из производства, проводимой ВНИИФТРИ (Восточно-Сибирский филиал) (аттестат аккредитации - №RA.RU.311478, шифр поверительного клейма - И)(Комиссия №16-21), ООО «НПП ОКБА», г. Ангарск, РФ (аттестат аккредитации -№ RA.RU.312097, шифр поверительного клейма - ДДФ)(Комиссия №24-22). |
Поверители
Скачать
|
Описание типа РБ 03 09 8140 21 [2022-08-22]
rb-03-09-8140-21_2022-08-22.pdf
|
Скачать |
Описание типа
Назначение
Описание: гигрометры являются автоматическими показывающими непрерывнодействующими стационарными приборами. Гигрометры имеют щитовое исполнение.
Принцип действия гигрометров основан на непрерывном извлечении влаги из дозируемого потока анализируемого газа высокоэффективным сорбентом и одновременном электролитическом разложении извлеченной влаги под действием постоянного напряжения на водород и кислород и измерении тока электролиза. В установившемся режиме ток электролиза, контролируемый блоком измерений, является мерой абсолютного содержания влаги в газе. Гигрометры выпускаются двух разновидностей: однокорпусные и двухкорпусные (см. рисунок 1 и рисунок 2).
В зависимости от давления анализируемого газа гигрометры изготавливаются в трех исполнениях:
- с датчиком на высокое давление от 0,16 до 40 МПа (от 1,6 до 400,0 кгс/см2);
- с датчиком на низкое давление от 0,03 до 0,16 МПа (от 0,3 до 1,6 кгс/см2);
- с датчиком на разрежение от -0,005 до +0,03 МПа (от минус 0,05 до плюс 0,30 кгс/см2) в комплекте с побудителем расхода газа.
Гигрометры могут использоваться в технологических производствах, связанных с контролем влажности газов, а также в лабораториях для исследований.
Вид климатического исполнения гигрометров УХЛ категории размещения 4 по ГОСТ 15150-69.
Программное обеспечение отсутствует.

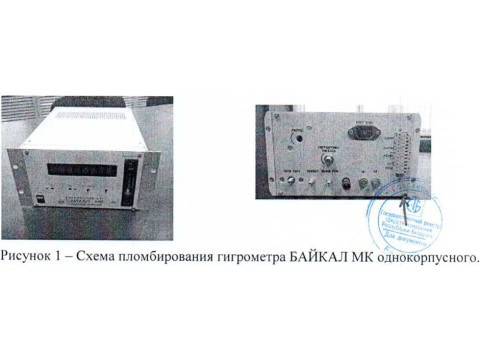

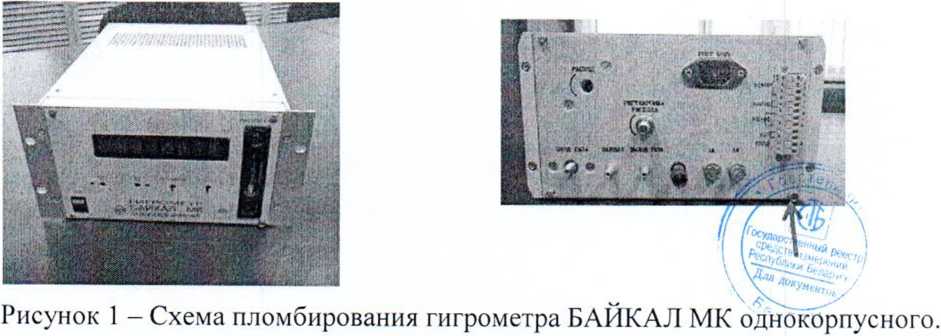

Гигрометр БАЙКАЛ МК однокорпусной.
Гигрометр БАЙКАЛ МК двухкорпусной.

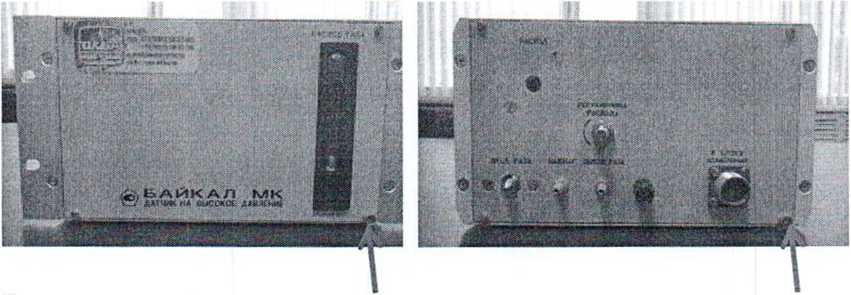

Датчик

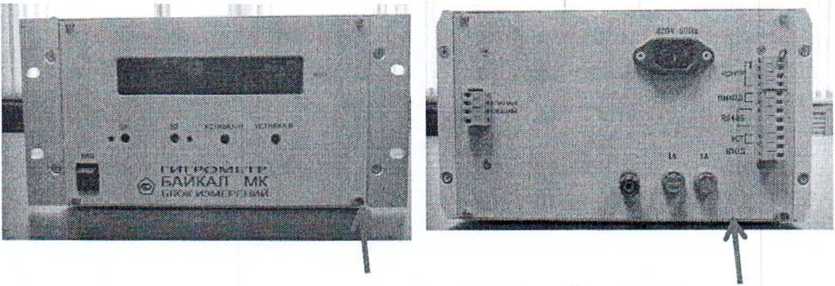

Блок измерений
Рисунок 2 - Схема пломбирования гигрометра БАЙКАЛ МК двухкорпусного. Обязательные метрологические требования: обязательные метрологические требования приведены в таблице 1.
Таблица 1
|
№п.п |
Наименование |
Параметры |
|
1 |
2 |
3 |
|
1 |
Диапазон измерений объемной доли влаги, млн’1 |
от 0 до 1 от 1 до 10 от 10 до 100 от 100 до 1000 |
|
2 |
Входные унифицированные сигналы силы и напряжения постоянного тока, мА |
0-5 или 4-20 |
|
3 |
Пределы допускаемой основной приведенной (к верхним пределам диапазонов измерений) погрешности по цифровому табло и выходному унифицированному сигналу, %: |
±10 для диапазона измерений от 0 до 1 млн, ±4 для диапазона измерений от 1 до 10 млн'1; ±2,5 для диапазонов измерений от 10 до 100 млн'1 от 100 до 1000 млн'1 |
Основные технические характеристики и метрологические характеристики, не
относящиеся к осязательным метрологическим треоова технические и метрологические характеристики, не относяши метрологическим требованиям, приведены в таблице 2.
основные
J;;
i к ооязательным
Таблица 2
|
№п.п |
Наименование |
Параметры |
|
1 |
2 |
3 |
|
1 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением атмосферного давления на каждые 3,3 кПа (25 мм рт. ст.) в диапазоне от 84.0 до 106.7 кПа (от 630 до 800 мм рт. ст.), % |
±2.0 |
|
2 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением входного давления анализируемого газа от давления настройки на каждые 30 % в пределах рабочих условий применения, % |
±2.0 |
|
3 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C от +(20 ±5) °C в пределах рабочих условий применения. % |
±2,0 |
|
4 |
Пределы допускаемого изменения погрешности гигрометра за 30 сут непрерывной работы (стабильность гигрометра) на одном и том же анализируемом газе, Зор. не более |
0,5 |
|
5 |
Время установления показаний гигрометра при нормальных условиях применения, мин, не более: для диапазонов измерений: от 0 до 1 млн’1; от 1 до 10 млн'1’ от 10 до 1000 млн'1 |
90 15 6 |
|
6 |
Электрическая мощность, потребляемая гигрометром не превышает, Вт |
27 |
|
7 |
Средняя наработка на отказ, ч, не менее |
20000 |
|
8 |
Средний срок службы, лет, не менее |
8 |
|
9 |
Габаритные размеры гигрометра однокорпусного, мм, не более |
280x145x340 |
|
10 |
Габаритные размеры блоков гигрометра двухкорпусного, мм, не более: датчика блока измерений |
280x145x340 280x145x340 |
|
11 |
Габаритные размеры побудителя расхода газа, мм, не более |
255x135x340 |
|
12 |
Масса гигрометра однокорпусного, кг, не более |
6 |
|
13 |
Масса блоков гигрометра двухкорпусного, кг, не более: датчика блока измерений |
6 6 |
|
14 |
Масса побудителя расхода газа, кг, не более |
4 |
|
15 |
Условия эксплуатации: температура окружающего воздуха, °C атмосферное давление кПа (мм рт. ст.) относительная влажность окружающего воздуха, %, не более |
от +5 до +50 от 94.5 до 104,6 (от 710 до 785) 80 |
на средстве
ЗЛДСГя'""— )
Комплектность
В комплект поставки гигрометров в соответствии с заказом потребителя на высокое, низкое давление или на разрежение входят следующие комплектующие:
- для однокурпусного гигрометра: блок измерений совмещенный с датчиком;
- для двухкорпусного гигрометра: блок измерений, блок с датчиком;
- побудитель расхода газа (только с датчиком на разрежение);
- комплект запасных частей;
- комплект монтажных частей;
- комплект принадлежностей.
В комплекте с гигрометром поставляются следующие эксплуатационные документы:
5К 1.550.156 РЭ «Гигрометр кулонометрический БАЙКАЛ МК. Руководство по эксплуатации»;
МИ 5К0.283.001-2012 «Методика измерений расхода газа пузырьковым методом»;
Свидетельство об аттестации методики измерений М 02-2012-01.00294-2012;
СТП 5К0.054.016-02 «Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы».
Поверка осуществляется по МИ 2947-2005 «ГСИ. Гигрометры кулонометрические.
Методика поверки». Основные средства поверки приведены в таблице 3.
Таблица 3
|
№ п.п |
Наименование и тип основных или вспомогательных средств поверки. |
Регистрационные номера |
|
1 |
Миллиамперметр Н-3092, КТ 1,5. ТУ 25-04-3154-79; |
ГР 10550-91 |
|
2 |
Многопредельный микроамперметр М2005, кл. 0,2, ТУ25-04-3109-78; |
ГР 5369-76 |
|
3 |
Мегаомметр Ml 101. КТ 1. 500 Вт ТУ 25-04-2130-73; |
ГР 101-62 |
|
4 |
Манометр МО. КТ 0.4; 0...250 кПа (0-2,5 кгс/см2) ГОСТ 2405-88; |
ГР 43816-10 |
|
5 |
Магазин сопротивлений РЗЗ-М1. КТ 0,2 ТУ 25-04-235-75; |
ГР 48930-12 |
|
6 |
Магазин сопротивления Р4002, КТ 0,2, ТУ25-04-1081; |
ГР 2224-66 |
|
7 |
Секундомер СОПпр. 0 - 60 с, 0 - 30 мин, КТ 2; |
ГР 11519-11 |
|
8 |
Генератор влажного газа РОДНИК-6 ТУ 4215-043-71803530-2007; |
ГР 40135-08 |
|
9 |
Термометр ртутный стеклянный ТЛ-4 от 0 °C до 55 °C. ЦД 0.1 °C; |
ГР 303-91 |
|
10 |
Барометр-анероид МД-49а с диапазоном измерений от 84.0 до 106,7 кПа (от 630 до 800 мм рт. ст.) с пределами допускаемой погрешности ±0.1 кПа (±0.8 мм рт. ст.) |
ГР 3743-73 |
Знак поверки наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений: приведены в руководстве по эксплуатации 5К 1.550.156 РЭ «Гигрометр кулонометрический БАЙКАЛ МК. Руководство по эксплуатации».
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, храпения и транспортирования в части воздействия климатических факторов внешней среды»;
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»;
ТУ 4215-074-14464306-2015 «Гигрометры кулонометрические БАЙКАЛ МК. Технические условия».
