Анализаторы качества электрической энергии «Ресурс-PQA»
Номер в ГРСИ РФ: | РБ 03 13 8014 21 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ООО НПП «Энерготехника», г. Пенза |
Описание типа РБ 03 13 8014 21 [2021-11-23]
rb-03-13-8014-21_2021-11-23.pdf
|
Скачать |
Анализаторы качества электрической энергии «Ресурс-PQA» (далее - приборы) предназначены для измерений показателей качества электрической энергии (ПКЭ) в соответствии с требованиями ГОСТ IEC 61000-4-30-2017 (класс А). ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7-2013 (класс!), ГОСТ Р 51317.4.15-2012 (класс F1),
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 8014 21 |
Наименование | Анализаторы качества электрической энергии «Ресурс-PQA» |
Год регистрации | 2021 |
Номер сертификата | 14180 |
Дата регистрации | 2021-06-01 |
Срок действия | 2024-02-15 |
Получатель сертификата | ООО «НПП «Энерготехника», г. Пенза, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП «Энерготехника», г. Пенза
Адрес: 440026, г. Пенза, ул. Лермонтова, д.3, этаж 4, комната 431
Контакты: телефон, факс (8412) 56-29-87, 55-31-29 era.penza@ya.ru, info@entp.ru
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Методика поверки | Поверку проводить по БГТК.411722.022 МП «Анализаторы качества электрической энергии «Ресурс-PQA», утвержденному в 2018 г. |
Признание поверки | Первичная при выпуске из производства, проводимой ООО НПП «ЭНЕРГОПРИБОР» (аттестат аккредитации - № RA. RU.311381, шифр поверительного клейма - ГЧЮ), первичная при выпуске из производства, проводимой ВНИИМС (аттестат аккредитации- №RA.RU.311493, шифр поверительного клейма - М) (Комиссия №09-21). |
Поверители
Скачать
Описание типа РБ 03 13 8014 21 [2021-11-23]
rb-03-13-8014-21_2021-11-23.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы качества электрической энергии «Ресурс-PQA» (далее - приборы) предназначены для измерений показателей качества электрической энергии (ПКЭ) в соответствии с требованиями ГОСТ IEC 61000-4-30-2017 (класс А). ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7-2013 (класс!), ГОСТ Р 51317.4.15-2012 (класс F1),
ГОСТ 32144-2013, ГОСТ 33073-2014, параметров напряжения и силы электрического тока, углов фазовых сдвигов, электрической мощности и энергии в трёхфазных и однофазных электрических сетях переменного тока частотой 50 Гц.
Описание
Принцип действия измерительной части приборов основан на предварительном масштабировании входных сигналов напряжения и силы электрического тока с последующими преобразованиями их в цифровой код и расчёте измеряемых параметров с помощью цифровой обработки сигналов, основанной на фильтрации, передискретизации и преобразованиях Фурье.
Результаты измерений отображаются на экране приборов (для приборов соответствующих модификаций), сохраняются в энергонезависимой памяти и передаются через интерфейсы передачи данных приборов (Ethernet, USB, Wi-Fi).
Приборы имеют устройство для отсчёта текущего времени (внутренние часы) для обеспечения связи (синхронизации) результатов измерений с текущим временем. Приборы обеспечивают синхронизацию времени внутренних часов с национальной шкалой координированного времени Российской Федерации UTC (SU) с помощью встроенного устройства синхронизации времени или внешнего сервера точного времени.
Приборы имеют моноблочную конструкцию переносного исполнения и комплектуются измерительными преобразователями тока (разъёмными трансформаторами тока).
На лицевой панели приборов соответствующих модификаций расположены экран для отображения результатов измерений и вспомогательной информации и клавиатура, позволяющая управлять работой приборов и отображением результатов измерений на экране. При отсутствии экрана и клавиатуры управление работой приборов и отображение результатов измерений осуществляется с помощью внешнего компьютера через веб-интерфейс.
Приборы имеют четыре измерительных входа напряжения и один общий измерительный вход, с помощью которых измеряются параметры трёх фазных напряжений, трёх междуфазных напряжений и дополнительного напряжения (между нейтральным проводом и проводом защитного заземления), а также четыре измерительных входа силы тока для подключения измерительных преобразователей тока, расположенные, в зависимости от модификации, в нижней части корпуса приборов или на задней панели приборов.
Разъёмы интерфейсов Ethernet, USB, USB OTG, разъёмы для подключения внешней антенны устройства синхронизации времени, разъём SD-карты, вход электропитания и импульсные входы (порт расширения) расположены, в зависимости от модификации, на правой и левой боковых панелях приборов или передней и задней панелях приборов. На задней или нижней (в зависимости от модификации) панели приборов находится отсек для аккумуляторов.
Конструкция приборов предусматривает возможность установки двух независимых пломб, предотвращающих доступ к внутренним функциональным узлам приборов.
Приборы имеют несколько модификаций, отличающихся конструктивным исполнением, диапазоном измерений силы тока (номинальным значением измеряемой силы тока), видом применяемых измерительных преобразователей тока, значениями пределов допускаемых погрешностей (классом точности применяемых измерительных преобразователей тока), наличием или отсутствием функции измерения параметров импульсов напряжения, объёмом внутренней памяти для хранения результатов измерений, наличием или отсутствием интерфейса Wi-Fi.
Структура условного обозначения модификации приборов: «Ресурс-РОА-Х-Х X Х-(Х)Х X:X»
Обозначение типа приборов_________________________
Конструктивное исполнение:
М - с экраном и клавиатурой;
L - без экрана и клавиатуры.___________________________________
Объём внутренней памяти для хранения результатов измерений:
32 - 32 Гбайт;
64 - 64 Гбайт:
128- 128 Гбайт;
256 - 256 Гбайт._________________________________________________
Условное обозначение наличия функции измерения параметров импульсов напряжения:
Нет символа - без измерения параметров импульсов напряжения;
1 - измерение параметров импульсов напряжения.___________________
Условное обозначение наличия интерфейса Wi-Fi:
Нет символа - без интерфейса Wi-Fi;
W - с интерфейсом Wi-Fi.
Количество (1, 2, 3, 4) и вид измерительных преобразователей тока:
С - разъёмные трансформаторы тока (токоизмерительные клещи);
CF - гибкие разъёмные трансформаторы тока._____________________________
Номинальное значение силы тока в амперах: 5; 10; 50; 100; 500;
1000;3000; 6000.___________________________________________________________________
Класс точности измерительных преобразователей тока:
0.2;
0.5;
1,0.
Примечания
1 При комплектации несколькими различными комплектами измерительных преобразователей тока в обозначении модификации указываются количество и вид измерительных преобразователей тока, номинальное значение силы тока и класс точности для каждого из комплектов (например, «Pecypc-PQA-M-64IW-(3)C5:0,2-(4)CF3000:l,0»).
2 При комплектации измерительными преобразователями тока, имеющими несколько диапазонов измерений, в обозначении модификации через точку с запятой указываются номинальные значения силы тока, соответствующие всем диапазонам измерений (например, «Ре-cypc-PQA-M-64I W-(4)C 10; 100; 1000:0,2»).
3 Значения пределов допускаемых погрешностей для измерительных преобразователей для соответствующего класса точности представлены в таблице 2.
Далее в настоящем документе используется сокращённое обозначение модификаций приборов с указанием обозначения типа приборов (Pecypc-PQA) и конструктивного исполнения (М или L).
Общий вид приборов представлен на рисунках 1 и 2.
Схема пломбировки приборов от несанкционированного доступа представлена на рисунках 3 и 4.

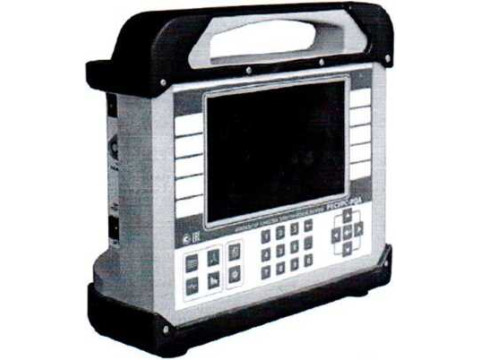

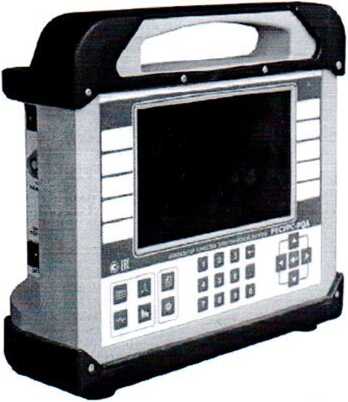

Рисунок 1 - Общий вид приборов модификации «Pecypc-PQA-М»

Рисунок 2 - Общий вид приборов модификации «Pecypc-PQA-L»

Позиция 1 - место установки пломбы предприятия-изготовителя.
Позиция 2 - место установки пломбы организации, осуществляющей поверку.
Пломбирование осуществляется при помощи мастики, пломбы устанавливаются на винты крепления на задней панели приборов.

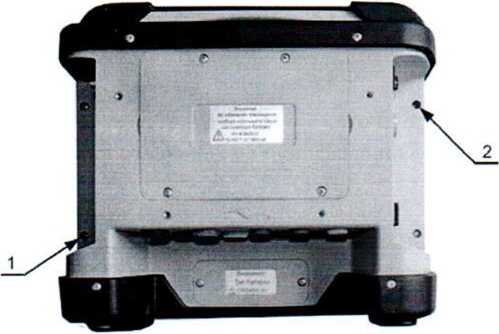

Рисунок 3 - Схема пломбировки от несанкционированного доступа приборов модификации «Pecypc-PQA-М»

Позиция I - место установки пломбы предприятия-изготовителя.
Позиция 2 - место установки пломбы организации, осуществляющей поверку.
Пломбирование осуществляется при помощи мастики, пломбы устанавливаются на винты крепления на верхней панели приборов. Прибор показан со снятыми защитными накладками.

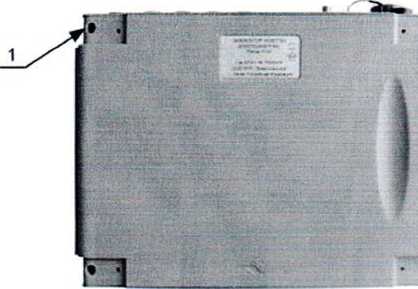

Рисунок 4 - Схема пломбировки от несанкционированного доступа приборов модификации «Pecypc-PQA-L»
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее по тексту - ПО), которое обеспечивает управление работой всех модулей приборов, получение и обработку результатов измерений, представление результатов измерений на экране приборов или внешних устройств, обеспечение связи с внешними устройствами.
ПО приборов состоит из двух взаимодействующих модулей. Первый модуль реализует функции, связанные с вычислением значений измеряемых приборами параметров, и является метрологически значимой частью ПО (ПО измерительного модуля). Второй модуль обеспечивает интерфейс пользователя.
ПО модификации приборов с функцией измерения параметров импульсов напряжения (в обозначении модификации указывается символ «I») содержит дополнительный (третий) модуль. являющийся метрологически значимой частью ПО (ПО модуля измерения импульсов).
Метрологические характеристики приборов нормированы с учётом влияния ПО.
Идентификационные данные метрологически значимой части ПО приборов приведены в таблице 1.
Таблица I - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
ПО измерительного модуля |
ПО модуля измерения импульсов | |
Идентификационное наименование ПО |
pqa.ldr |
IMP_AMP.bin |
Номер версии(идентификационный номер) ПО |
0.2.4.47 |
2.7.0.0 |
Цифровой идентификатор ПО |
9a61dc98ff5e66fl4cda7 dl62977c571 |
13fffl 09399529322790 2b854f5493fl |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приборов приведены в таблицах 2, 3 и 4.
Т а б л и ц а 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное среднеквадратическое значение фазного (междуфазного) напряжения переменного тока {7НОм- В |
100/73 (100); НО/ТЗ (НО); 120/д/з (120); 127/Л (127); 200/7з (200); 220/ 7з (220); 230/ а/з (230); 220 (220-7з); 230 (230-73); 240 (240-Л) |
Номинальное среднеквадратическое значение силы переменного тока /„ом, А |
Определяется измерительными преобразователями тока (токоизмерительными клещами и гибкими разъёмными трансформаторами тока), входящими в комплект поставки приборов, и составляет: 5; 10; 50;100;500;1000;3000; 6000 |
Максимальное среднеквадратическое значение силы переменного тока /макс, А, при: - /иом. равном 5. 10 А - /„ом, равном 50. 100. 500, 1000, 3000, 6000 А |
1 ,5 /ном 1 ?■/ 1 •‘ном |
Номинальное значение частоты переменного тока/НОм, Гц |
50 |
Диапазон измерений среднеквадратического значения напряжения переменного тока U, В1’ |
ОТ 0,01 ' t/ном ДО 2,0' t/ном |
Пределы допускаемой приведённой основной погрешности измерений среднеквадратического значения напряжения переменного тока, %2) |
±0,1 |
Диапазон измерений отклонения напряжения переменного тока, %3) |
от -90 до +50 |
Пределы допускаемой абсолютной основной погрешности измерений отклонения напряжения переменного тока, % |
±0,1 |
Диапазон измерений отрицательного отклонения напряжения переменного тока, % |
от 0 до 90 |
Пределы допускаемой абсолютной основной погрешности измерений отрицательного отклонения напряжения переменного тока, % |
±0,1 |
Диапазон измерений положительного отклонения напряжения переменного тока, % |
от 0 до 50 |
Пределы допускаемой абсолютной основной погрешности измерений положительного отклонения напряжения переменного тока, % |
±0,1 |
Диапазон измерений частоты переменного тока / Гц |
от 42,5 до 57,5 |
Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц |
±0,01 |
Диапазон измерений отклонения частоты переменного тока, Гц |
от -7,5 до +7,5 |
Пределы допускаемой абсолютной основной погрешности измерений отклонения частоты переменного тока, Гц |
±0,01 |
Диапазон измерений коэффициента несимметрии напряжений по обратной последовательности,% |
от 0 до 20 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии напряжений по обратной последовательности,% |
±0,15 |
Диапазон измерений коэффициента несимметрии напряжений по нулевой последовательности,% |
от 0 до 20 |
Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии напряжений по нулевой последовательности,% |
±0,15 |
Диапазон измерений коэффициента искажения синусоидальности напряжения Ки (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), % |
от 0,5 до 30 |
Пределы допускаемой погрешности измерений коэффициента искажения синусоидальности напряжения Кц (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), %, при: - К^< UH0JU(\) пределы допускаемой абсолютной погрешности - Ku > пределы допускаемой относитель ной погрешности |
±0,05[/НОм/Ц1) ±5,0 |
Диапазон измерений среднеквадратического значения гармонической составляющей напряжения //(„> (среднеквадратическое значение я-ой гармонической составляющей, среднеквадратическое значение и-ой гармонической группы, среднеквадратическое значение и-ой гармонической подгруппы), В |
ОТ 0,001 ■ t/ном до 0,3 • //ном |
Пределы допускаемой погрешности измерений среднеквадратического значения гармонической составляющей напряжения //(л) (среднеквадратическое значение и-ой гармонической составляющей, среднеквадратическое значение и-ой гармонической группы, среднеквадратическое значение /7-ой гармонической подгруппы), %, при: - (7(„) < 0,01 17Но.м пределы допускаемой приведённой (к номинальному значению //ном) погрешности - U(n)> 0,01 [/„ом пределы допускаемой относительной погрешности |
±0,05 ±5,0 |
Диапазон измерений коэффициента гармонической составляющей напряжения Ки(п) (коэффициент и-ой гармонической составляющей, коэффициент и-ой гармонической группы, коэффициент и-ой гармонической подгруппы), % |
от 0,1 до 30 |
Пределы допускаемой погрешности измерений коэффициента гармонической составляющей напряжения /Сцл) (коэффициент n-ой гармонической составляющей, коэффициент /7-ой гармонической группы, коэффициент и-ой гармонической подгруппы). %, при: - Л’ь(л) < ^юм/Цп пределы допускаемой абсолютной погрешности - Кщп) > UH0M/U(i) пределы допускаемой относительной погрешности |
±0,05//„ом///(1) ±5,0 |
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения (/ад (среднеквадратическое значение /г-ой интергармонической группы, среднеквадратическое значение /г-ой интергармонической центрированной подгруппы), В |
от0,001-(/номДО 0,3 (/ном |
Пределы допускаемой погрешности измерений средне-квадратического значения интергармонической составляющей напряжения (среднеквадратическое значение /7-ой интергармонической группы, среднеквадратическое значение А-ой интергармонической центрированной подгруппы), %, при: - Ui(h) < 0,01 [/„ом пределы допускаемой приведённой (к номинальному значению (/Ном) погрешности - Uj(h) £ 0,01(7Ном пределы допускаемой относительной погрешности |
±0,05 ±5,0 |
Диапазон измерений коэффициента интергармонической составляющей напряжения Кициу (коэффициент /г-ой интергармонической группы, коэффициент /г-ой интергармонической центрированной подгруппы), % |
от 0,1 до 30 |
Пределы допускаемой погрешности измерений коэффициента интергармонической составляющей напряжения Кыцц (коэффициент /г-ой интергармонической группы, коэффициент /г-ой интергармонической центрированной подгруппы), %, при: -Луад < UHOM/U(\) пределы допускаемой абсолютной погрешности - Киш,) > (7цом/Ц1) пределы допускаемой относительной погрешности |
±0,05(/НОМ/Ц1) ±5,0 |
Диапазон измерений среднеквадратического значения напряжения информационных сигналов в электрических сетях (/ис, В4’ |
от Одо 0,3 [/ном |
Пределы допускаемой погрешности измерений среднеквадратического значения напряжения информационных сигналов в электрических сетях, %, при: - (/ис < 0,03 (/ном пределы допускаемой приведённой (к номинальному значению (/ном) погрешности - иИс 0,03 (7ном пределы допускаемой относительной погрешности |
±0,15 ±5,0 |
Диапазон измерений длительности провала напряжения, с |
от 0 до 60 |
Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения, с |
±7(7'= 1//) |
Диапазон измерений глубины провала и прерывания напряжения, % |
от 10 до 100 |
Пределы допускаемой абсолютной основной погрешности измерений глубины провала и прерывания напряжения, % |
±0,2 |
Диапазон измерений остаточного напряжения при провале и прерывании напряжения, В |
от 0 ДО 0,9' (/Ном |
Наименование характеристики |
Значение |
Пределы допускаемой приведённой (к номинальному значению основной погрешности измерений остаточного напряжения при провале и прерывании напряжения, % |
±0,2 |
Диапазон измерений длительности прерывания напряжения А?пв, с |
от 0 до 600 |
Пределы допускаемой абсолютной погрешности измерений длительности прерывания напряжения, с, при: - Д/нР от 0,02 с до 60 с включ. - Д/пп св. 60 с до 600 с включ. |
±Т(Т= 1//) ±(0.0001 А/пр ± 7) (7 = 1//) |
Диапазон измерений длительности перенапряжения, с |
от 0 до 60 |
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, с |
±7(Г=1/Д |
Диапазон измерений коэффициента перенапряжения, отн. ед. |
от 1,1 до 2,0 |
Пределы допускаемой абсолютной основной погрешности измерений коэффициента перенапряжения, отн. ед. |
±0,002 |
Диапазон измерений максимального значения напряжения при перенапряжении, В |
ОТ 1,1’ t/ном ДО 2,0 ’ t/ном |
Пределы допускаемой приведённой (к номинальному значению t/H0M) основной погрешности измерений максимального значения напряжения при перенапряжении. % |
±0,2 |
Диапазон измерений дозы фликера (кратковременной, длительной), отн.ед. |
от 0,2 до 10 |
Пределы допускаемой погрешности измерений дозы фликера (кратковременной Psl, длительной Р/д, %, при: - Psl > 1. Ph > 1 пределы допускаемой относительной погрешности -Ps,< 1, Ph < 1 пределы допускаемой приведённой (к значению, равному 1) погрешности |
±5 ±5 |
Диапазон измерений амплитудного и максимального значений импульса напряжения, кВ^: - для импульсов положительной полярности - для импульсов отрицательной полярности |
от 0,5 до 6 от -0,5 до -6 |
Пределы допускаемой относительной погрешности измерений амплитудного и максимального значений импульса напряжения, %5) |
±10 |
Диапазон измерений длительности импульса напряжения /и, мкс51 |
от 10 до 5000 |
Пределы допускаемой абсолютной погрешности измерений длительность импульса напряжения, мкс31 |
±(0,1 /и + 2,0) |
Диапазон измерений максимального значения быстрого изменения напряжения At/max и значения быстрого изменения напряжения At/ss, В, % от t/H0M |
от 0,01 t/ном до 0,5-t/HOM6) |
Пределы допускаемой приведённой (к номинальному значению t/ном) и абсолютной (для значений At/max, At/ss, измеряемых в процентах от t/H0M) основной погрешности измерений максимального значения быстрого изменения напряжения At/max и значения быстрого изменения напряжения At/ss, % |
±0,2 |
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения силы переменного тока /, А7) |
ОТ 0,001 '/ном ДО /макс |
Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения силы переменного ТОКа при 0,05 /„ом - /^ /макс, % |
±(0,1 +8Т) 8Т = 0,2 (КТ 0,2) 8т = 0,4 (КТ 0,5) 8Т = 0,9 (КТ 1,0) |
Пределы допускаемой приведённой (к номинальному значению /110м) основной погрешности измерений среднеквадратического значения силы переменного тока при 0,001 /ном</< 0,05-/ном, % |
±(0.005 + ут) ут = 0,010 (КТ 0,2) ут = 0,020 (КТ 0,5) ут = 0,045 (КТ 1.0) |
Диапазон измерений коэффициента несимметрии токов по обратной последовательности,% |
от 0 до 100 |
Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии токов по обратной последовательности при 0,05 7н0м < /< /маКс, % |
±(0.15 + Дт), Ат = 0,15 (КТ 0,2) Дт = 0,35 (КТ 0,5) Дт = 0,85 (КТ 1,0) |
Диапазон измерений коэффициента несимметрии токов по нулевой последовательности,% |
от 0 до 100 |
Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии токов по нулевой последовательности при 0,05 7Н0М < / < /макс, % |
±(0,15+ ДТ), Дт = 0,15 (КТ 0,2) Дт = 0,35 (КТ 0,5) Дт = 0,85 (КТ 1,0) |
Диапазон измерений коэффициента искажения синусоидальности тока Ki (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), % |
от 0,2 до 100 |
Пределы допускаемой абсолютной погрешности измерений коэффициента искажения синусоидальности тока Ki (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп) при К/< 37ном//(1) и 0.05 /цом ^ / ^ /макс, °/о |
i(0,1 + Дт)7Н0М//(|) Дт = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0) |
Пределы допускаемой относительной погрешности измерений коэффициента искажения синусоидальности тока К/ (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп) при К/ > 37ном//(1) И 0,05 7н0м < /< /макс, % |
±(3,0 + 5Т) 8Т = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0) |
Диапазон измерений среднеквадратического значения гармонической составляющей тока /(„) (среднеквадратическое значение н-ой гармонической составляющей, среднеквадратическое значение и-ой гармонической группы, среднеквадратическое значение и-ой гармонической подгруппы), А |
от 0,002 /„ом до (0,3 + 1,0/и) /ном |
Наименование характеристики |
Значение |
Пределы допускаемой приведённой (к номинальному значению /ном) погрешности измерений среднеквадратического значения гармонической составляющей тока /(„> (среднеквадратическое значение и-ой гармонической составляющей, среднеквадратическое значение и-ой гармонической группы, среднеквадратическое значение и-ой гармонической ПОДГРУППЫ) При /(„) < 0,03 /ном и 0,05 /ном < / < /макс, % |
±(0,1 + ут) ут = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0) |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока /(„) (среднеквадратическое значение и-ой гармонической составляющей, среднеквадратическое значение и-ой гармонической группы, среднеквадратическое значение н-ой гармонической подгруппы) при > 0,03 /НОм И 0,05 /ном — 1 — /макс, |
±(3,0 + Зт) 8т = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0) |
Диапазон измерений коэффициента гармонической составляющей тока /С/(„) (коэффициент и-ой гармонической составляющей, коэффициент н-ой гармонической группы, коэффициент н-ой гармонической подгруппы) при 0,002 /ном < /(„> < (0,3 + 1,0/и) /ном, % |
от 0,2 до 100 |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей тока (ко эффициент и-ой гармонической составляющей, коэффициент ц-ой гармонической группы, коэффициент н-ой гармонической подгруппы) при К1М < 37HOM//(i) и 0.05 /ном — / — /макс, % |
±(0,1 + Дт) ■ /ном/Д 1 ) Ат = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0) |
Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей тока Кцп) (коэффициент н-ой гармонической составляющей, коэффициент н-ой гармонической группы, коэффициент и-ой гармонической подгруппы) при Кцп)> 37ном//(1) и 0,05 /ном — / — /макс, °/° |
±(3,0 + St) 5Т = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0) |
Диапазон измерений среднеквадратического значения интергармонической составляющей тока /,(/,> (среднеквадратическое значение A-ой интергармонической группы, среднеквадратическое значение Л-ой интергармонической центрированной подгруппы), А |
от 0,002 /пом до (0,3 + 0,5/й) 7н0м |
Пределы допускаемой приведённой (к номинальному значению /ном) погрешности измерений среднеквадратического значения интергармонической составляющей тока !ць) (среднеквадратическое значение Л-ой интергармонической группы, среднеквадратическое значение /?-ой интергармонической центрированной подгруппы) при /ад < 0,03/НОм и 0,05 /ном — I — /макс, °/° |
±(0,1 ±ут) ут = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0) |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения интергармонической составляющей тока (среднеквадратическое значе ние /?-ой интергармонической группы, среднеквадратическое значение Л-ой интергармонической центрированной подгруппы) при /ад > 0,03 /ном И 0,05 /„Ом < / < /макс, % |
±(3,0 + Зт) Зт = 2.0 (КТ 0,2; КТ 0,5; КТ 1,0) |
Наименование характеристики |
Значение |
Диапазон измерений коэффициента интергармонической составляющей тока Кцц,) (коэффициент й-ой интергармонической группы, коэффициент й-ой интергармонической центрированной подгруппы) при 0,002 7н0м < /,(;,) < (0,3 + 0,5/Й)7НОм, % |
от 0,2 до 100 |
Пределы допускаемой абсолютной погрешности измерений коэффициента интергармонической составляющей тока /<Л(А) (коэффициент й-ой интергармонической группы, коэффициент й-ой интергармонической центрированной подгруппы) при КГЦ1,) < 3 /ном//(П И 0,05 /ном ± /макс. % |
±(0,1 + Дт)/н0М//(1) Дт = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0) |
Пределы допускаемой относительной погрешности измерений коэффициента интергармонической составляющей тока (коэффициент й-ой интергармонической группы, коэффициент й-ой интергармонической центрированной подгруппы) при KMl} > ЗДномМп И 0,05 /ном ^ /^ /макс, % |
±(3,0 + 5т) 5Т = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0) |
Диапазон измерений угла фазового сдвига между напряжениями основной частоты, градус |
от-180 до ±180 |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжениями основной частоты при 0,8 (7„ом < U< 1,5 -(/„ом, градус |
±0,1 |
Диапазон измерений угла фазового сдвига между токами основной частоты, градус |
от-180 до ±180 |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между токами основной частоты при 0,057ном</</ма1(с, градус |
±(0,1 ± Дт) Дт - 0,3 (КТ 0,2) Дт = 0,9 (КТ 0,5) Дт= 1,9 (КТ 1,0) |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между токами основной частоты при 0,017„0м < I < 0,05 7Н0М, градус |
±(0,2 ± Дт) Дт = 0,8 (КТ 0,2) Дт = 1,8 (КТ 0.5) Дт = 3,8 (КТ 1,0) |
Диапазон измерений угла фазового сдвига между напряжением и током, градус °’ |
от-180 до +180 |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при 0,05 /ном — /— /макс, 0,8't/ном — t/ — 1,5' t/ном, градус |
±(0,1 +ДТ) Дт = 0.1 (КТ 0,2) Дг = 0,4 (КТ 0.5) Дт = 0,9 (КТ 1,0) |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при 0,017ном^/< 0,05 /ном, 0,87/„ом< U< 1,577НОМ, градус |
±(0,2 ± Дт) Дт = 0,3 (КТ 0,2) Дт = 0.8 (КТ 0,5) Дт= 1,8 (КТ 1,0) |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при 0,017н0м < / < /макс, 0,01 ■ 17ном и < 0,8't/ном, градус |
±(1,0 ±ДТ) Дт = 2,0 (КТ 0,2) Дт = 2,0 (КТ 0,5) Дт = 4,0 (КТ 1,0) |
Наименование характеристики |
Значение |
Диапазон измерений угла фазового сдвига между «-ми гармоническими составляющими напряжения и тока, градус |
от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между и-ми гармоническими составляющими напряжения и тока при /(„) > 0,01 7Н0м, и(П) > 0,05 ■ t/ном, градус |
±(1,0 + АТ) Дт = 2,0 (КТ 0.2) Ат = 4.0 (КТ 0.5) Дт = 9,0 (КТ 1,0) |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между «-ми гармоническими составляющими напряжения и тока при /(„> > 0,005 7„0М, ЦЛ) > 0,01 • {/„ом, градус |
±(2,0 + Ат) Дт = 3,0 (КТ 0.2) Дт = 8.0 (КТ 0.5) Дт= 13,0 (КТ 1.0) |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между w-ми гармоническими составляющими напряжения и тока при /(„) > 0,002 7н0м, (/(„) > 0.002 - {/„ом, градус |
±(5,0 + Дт) Дт = 5,0 (КТ 0,2) Дт= 15.0 (КТ 0.5) Дт = 25,0 (КТ 1,0) |
Диапазон измерений угла начального фазового сдвига «-ой гармонической составляющей напряжения, градус |
от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерений угла начального фазового сдвига «-ой гармонической составляющей напряжения, градус: - при {/(„)> 0,05 ■ {/„ом - При 0,0 1 • {/„ом < {/(„) < 0,05 • {/„ом - при 0,002 {/„ом < U(n) < 0,01 {/„ом |
±3,0 ±5,0 ±10,0 |
Диапазон измерений коэффициента мощности Кр (Кр = Р/S), отн. ед. |
ОТ -1 до +1 |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности при 0,8-{/„Ом U< 1,2-{/ном, 0,05-/„ом < / < /макс, ОТН. ед. |
±(0,005 + Дт) А, = 0,005 (КТ 0.2) Дт = 0.010 (КТ 0,5) Дт = 0.020 (КТ 1,0) |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности при 0,8 {/НОм U< 1,2-{7„ом, 0,01 7НО„ < 1 < 0,05 7„0м, отн. ед. |
±(0,01 +АТ) Дт = 0.01 (КТ 0.2) Дт = 0,02 (КТ 0,5) Дт = 0,04 (КТ 1.0) |
Диапазон измерений активной электрической мощности Р, Вт9) |
ОТ 0,8 ’ t/ном ДО 1 ?2 ‘ t/ном? ОТ 0,01 /цом ДО /макс? 0 < \Кр\ < 1 |
Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0.05-/„ом < / < /макс, 0,8 < |КД < 1, %: а) для трёхфазной мощности при симметричной нагрузке; б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке |
а) ±(0,2 + 8Г) б) ±(0,3 + 8Т) 8Т = 0,3 (КТ 0,2) 8Т = 0,8 (КТ 0.5) 8Т= 1,8 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0.01 /„ом < / < 0,05 /„ом, 0.8 < |А>| < 1, %: а) для трёхфазной мощности при симметричной нагрузке; б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке |
а) ±(0,4 + 8Т) б) ±(0.6 + 8т) 8Т = 0.6 (КТ 0.2) 8, = 1,1 (КТ 0,5) 8т = 2,1 (КТ 1.0) |
Наименование характеристики |
Значение |
Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,1/ном </</макс, 0,5 < |Д>| < 0,8, %: а) для трёхфазной мощности при симметричной нагрузке; б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке |
а) +(0,2 + 5т) б) ±(0,3 + 5Г) 5Т = 0,4 (КТ 0,2) 5Т = 0,8 (КТ 0,5) 5т = 1,8 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,02/ном < К 0.1 /„ом, 0,5 < |А>| < 0,8, %: а) для трёхфазной мощности при симметричной нагрузке; б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке |
а) ±(0,5 + 5Т) б) ±(0,7 + 5т) 5Т = 0,5 (КТ 0.2) 5Т= 1,0 (КТ 0.5) 5Т = 2,0 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,1 /ном</</макс, 0,25 <|^| <0,5, %: а) для трёхфазной мощности при симметричной нагрузке; б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке |
а) ±(0,5 + 6т) б) ±(0,7 + 5Т) 5Т = 0.5 (КТ 0.2) 5Т = 1,5 (КТ 0,5) 5т = 3,5 (КТ 1,0) |
Пределы допускаемой приведённой (к значению бном! для однофазной МОЩНОСТИ Shom = f/ном’/цом, ДЛЯ трёхфазной мощности ^ом = 3 (7ном /ном) основной погрешности измерений активной электрической мощности при 0.1 /„«,</</макс, |^| < 0,25, % |
а) ±(0,02 + ут) ут = 0,03 (КТ 0,2) ут = 0.05 (КТ 0.5) ут = 0,08 (КТ 1,0) |
Диапазон измерений активной электрической мощности обратной последовательности. Вт |
от 0,001 Shom ДО 0,1 Shom, при *5ном ~ 3 ■ t/ном /ном |
Пределы допускаемой приведённой (к значению б'ном = 3 (/Ном /ном) основной погрешности измерений активной электрической мощности обратной последовательности, % |
±(0,02 +Ут) Ут = 0,03 (КТ 0,2) Ут = 0,05 (КТ 0,5) ут = 0,08 (КТ 1,0) |
Диапазон измерений активной электрической мощности нулевой последовательности, Вт |
от 0.001 ■б'ном До 0.1 SH0M, при бцом — 3- f/цом /ном |
Пределы допускаемой приведённой (к значению 5Ном = 3-t/ном’/ном) основной погрешности измерений активной электрической мощности нулевой последовательности, % |
±(0,02 +Ут) Ут = 0,03 (КТ 0.2) Ут = 0,05 (КТ 0.5) ут = 0,08 (КТ 1,0) |
Диапазон измерений активной электрической мощности и-ой гармонической составляющей, Вт |
ОТ 0,00 1 Shom до 0,1 -б'ном, для однофазной мощности: бном — t/ном '/ном для трёхфазной мощности: б'ном -' 3 ' t/ном /ном |
Пределы допускаемой приведённой (к значению 5НОм; для однофазной мощности 5Н0М = {/НОм‘/ном, для трёхфазной мощности 5цом = 3-t/ном/ном) основной погрешности измерений активной электрической мощности и-ой гармонической составляющей, % |
±(0,02+Ут) Ут = 0,03 (КТ 0,2) Ут = 0,08 (КТ 0,5) ут = 0,18 (КТ 1.0) |
Наименование характеристики |
Значение |
Диапазон измерений реактивной электрической мощности Q, вар10) |
О1 0,8" С/11Ом ДО 1,2' Z/цом, ОТ 0,02 /цом ДО /макс, 0 < 1^1 < 1 (K0 = Q/S) |
Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,05/ном</</макс, 0.8 < |Ке| < 1, % |
±(0,5 + Sr) ST = 0,5 (КТ 0,2) 5Т = 1,5 (КТ 0.5) 5Т = 2,5 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0.02 /ном < К 0,05 JIIOM, 0,8 < |/CG| < 1, % |
±(0,75 + 5Т) 5Т = 0,75 (КТ 0,2) 5Т = 1,75 (КТ 0.5) 5Т = 3,25 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,1 /ном </</макс, 0,5 < |/^| < 0,8. % |
±(0.5 + 5т) 5Т = 0,5 (КТ 0,2) 5т = 1,5 (КТ 0.5) 5т = 2,5 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,05/ном < К 0.1 /ном, 0.5 < |XG| < 0,8, % |
±(0,75 + 5Т) 5т = 0.75 (КТ 0.2) 5Т = 1,75 (КТ 0,5) 5Т = 3,25 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,1 /ном < / < /макс, 0,25 < |^| < 0,5, % |
±(0,75 + 5г) 5Т = 0.75 (КТ 0.2) 5Т= 1,75 (КТ 0,5) 5Т = 3,25 (КТ 1,0) |
Пределы допускаемой приведённой (к значению SH0M; для однофазной мощности SHom = //ном'Дом, Для трёхфазной мощности SH0M = З С/цом'/ном) основной погрешности измерений реактивной электрической мощности при 0,1 /ном < /< /макс, |А?с>| < 0,25, % |
±(0,1+ут) ут = 0,1 (КТ 0,2) ут = 0,3 (КТ 0,5) ут = 0,6 (КТ 1.0) |
Диапазон измерений реактивной электрической мощности обратной последовательности, вар |
ОТ 0,001 S’hom ДО 0,1 SH0M, при ShOM — 3 ■ (7ном’ /ном |
Пределы допускаемой приведённой (к значению ■S’hom = З-1/ном’/ном) основной погрешности измерений реактивной электрической мощности обратной последовательности, % |
±(0,02+Ут) Ут = 0,03 (КТ 0,2) Ут = 0,05 (КТ 0,5) ут = 0,08 (КТ 1,0) |
Диапазон измерений реактивной электрической мощности нулевой последовательности, вар |
ОТ 0,001 •S'hom до 0,1 -5ном, при l%om —" 3" t/ном ’Дюм |
Пределы допускаемой приведённой (к значению б’ном = 3-Сном’/ном) основной погрешности измерений реактивной электрической мощности нулевой последовательности, % |
±(0,02+ут) ут = 0,03 (КТ 0,2) ут = 0,05 (КТ 0,5) ут = 0,08 (КТ 1,0) |
Диапазон измерений реактивной электрической мощности /7-ой гармонической составляющей, вар |
ОТ 0,001 Shom ДО 0,1ShOM, для однофазной мощности: ShOM — t/ном /ном для трёхфазной мощности: Shom — 3 ' //ном /ном |
Наименование характеристики |
Значение |
Пределы допускаемой приведённой (к значению 5Н0М; для однофазной мощности 5Н0м = //„Ом’/ном, для трёхфазной мощности S'hom = ЗЧ7НоМ /ном) основной погрешности измерений реактивной электрической мощности и-ой гармонической составляющей, % |
±(0,02+ут) ут = 0,03 (КТ 0,2) ут = 0,08 (КТ 0,5) ут = 0,18(КТ 1,0) |
Диапазон измерений полной электрической мощности S, В АИ) |
0'1 0,001'Зном ДО 1,2'С ном /макс (от 0,01 • t/ном ДО 1,2- t/ном, ОТ 0,01 ’/ном ДО /макс), для однофазной мощности: ‘S'hOM — t/ном’ /ном для трёхфазной мощности: *5цом — 3 ■ t/ном ’ /ном |
Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,05/ном < Z< /макс, 0,8t/„OM < U<\,2-Пнт, % |
±(0,2 + бт) бт = 0,3 (КТ 0,2) бт = 0,8 (КТ 0,5) бт = 1,8 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,01 • /ном < / < 0,05 /„ом, 0,8 ■ t/H0M < U < 1,2 • С7НОМ, % |
±(0,4 + 5Т) бт = 0,6 (КТ 0,2) бт = 1,1 (КТ 0,5) бт = 2,1 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,05/ном < /< /макс, 0,01С/„ОМ < и< 0,8-t/ном, % |
±(2,0 + бт) бт = 2,0 (КТ 0,2) бт = 4,0 (КТ 0,5) бт = 8,0 (КТ 1,0) |
Диапазон измерений полной электрической мощности обратной последовательности, В-А |
ОТ 0,001 Shom до 0,1 Shom, при ^*ном 3’ ^-ЛюмЛюм |
Пределы допускаемой приведённой (к значению Shom - 3 -t/ном /ном) ОСНОВНОЙ ПОГрСШНОСТИ ИЗМСрСНИЙ ПОЛНОЙ электрической мощности обратной последовательности, % |
±(0.02 +ут) ут = 0.03 (КТ 0,2) ут = 0,05 (КТ 0,5) ут = 0,08 (КТ 1,0) |
Диапазон измерений полной электрической мощности нулевой последовательности, В А |
от 0,001 Shom до 0,1 Shom, при *5ном — 3 ■ t/ном /ном |
Пределы допускаемой приведённой (к значению 5Ном = 3-t/ном/ном) основной погрешности измерений полной электрической мощности нулевой последовательности, % |
±(0,02 + ут) Ут = 0,03 (КТ 0,2) Ут = 0,05 (КТ 0,5) ут = 0,08 (КТ 1,0) |
Диапазон измерений полной электрической мощности и-ой гармонической составляющей, В-А |
ОТ 0,00 1 5Ном до 0,1 Shom, для однофазной мощности: б'ном — t/ном /ном для трёхфазной мощности: б'ном — 3 t/ном /ном |
Пределы допускаемой приведённой (к значению S’homJ для однофазной МОЩНОСТИ 5Ном = t/ном’/ном, ДЛЯ трёхфазной мощности 5НОм = 3-t/ном/ном) основной погрешности измерений полной электрической мощности л-ой гармонической составляющей, % |
±(0,02 +ут) Ут = 0.03 (КТ 0.2) Ут = 0,08 (КТ 0.5) ут = 0,18 (КТ 1.0) |
Наименование характеристики |
Значение |
Диапазон измерений активной электрической энергии. кВтч12’ |
от 0,8 ‘ {/„ом до 1,2*//ном? ОТ 0,01 '/ном ДО /макс? 0,25 < \КГ\ < 1 |
Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,057ном</</МаКс,0,8<|^|<1,%: а) при симметричной нагрузке; б) при однофазной нагрузке |
а) ±(0,2 + 5Т) б) ±(0,3 + 5Т) 5Т = 0,3 (КТ 0,2) бт = 0,8 (КТ 0.5) 5Т = 1,8 (КТ 1.0) |
Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,01 /ном </< 0,057НОМ, 0,8 < |Кр| < 1, %: а) при симметричной нагрузке; б) при однофазной нагрузке |
а) ±(0,4 + 5Т) б) ±(0,6 + бт) ST = 0,6 (КТ 0.2) 5Т= 1,1 (КТ 0,5) 5Т = 2,1 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,17ном < /< /макс, о,5 < |/СД < 0,8, %: а) при симметричной нагрузке; б) при однофазной нагрузке |
а) ±(0,2 + 5т) б) ±(0.3 + 5г) 5, = 0,4 (КТ 0,2) 5Т = 0,8 (КТ 0,5) 5т = 1,8 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,02/ном < /< 0,1 /„ом, 0,5 < |Л>| < 0,8, %: а) при симметричной нагрузке; б) при однофазной нагрузке |
а) ±(0,5 + 5Т) б) ±(0,7 + 5Г) 5т = 0,5 (КТ 0,2) 5Т = 1,0 (КТ 0,5) 5Т = 2,0 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0.1 /ном < / < /макс, о,25 < |А>| < 0,5, %: а) при симметричной нагрузке; б) при однофазной нагрузке |
а) ±(0,5 + 5Т) б) ±(0,7 + 5Т) 5Т = 0,5 (КТ 0,2) 5Т = 1,5 (КТ 0,5) 5Т = 3,5 (КТ 1,0) |
Диапазон измерений реактивной электрической энергии, кварч|3) |
ОТ 0,8' Z/ном до 1,2 '//ном? ОТ 0,02 /ном ДО /макс? 0,25 < |^| < 1 Wo = Q/S) |
Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,05 /ном < /< /макс, 0,8 < |Kg| < 1, % |
±(0,5 + 5т) 5т = 0,5 (КТ 0.2) 5Т = 1,5 (КТ 0.5) 5Т = 2,5 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,02 7Н0м < К 0,05 711ОМ, 0,8 < |^| < 1, % |
±(0,75 + 5т) 5Т = 0,75 (КТ 0,2) 5Т = 1,75 (КТ 0,5) 5Т = 3,25 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,17Н0М < / < /макс, 0,5 < |Хр| < 0.8. % |
±(0,5 + 5т) 5Т = 0,5 (КТ 0,2) 5Т = 1,5 (КТ 0,5) 5Т = 2,5 (КТ 1,0) |
Наименование характеристики |
Значение |
Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,05-Дом < К 0,1 /„ом. 0.5 < IXJ < 0,8, % |
±(0,75 + 5Т) 5т = 0,75 (КТ 0,2) 5Т = 1,75 (КТ 0,5) 5Т = 3,25 (КТ 1,0) |
Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0.1-Дом < / < Лакс, 0,25 < |Аб| < 0,5, % |
±(0,75 + 5т) 5Т = 0,75 (КТ 0,2) St = 1,75 (КТ 0,5) 5т = 3,25 (КТ 1,0) |
Пределы допускаемой абсолютной погрешности измерений текущего времени по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)» при наличии синхронизации, с |
±0,02 |
Пределы допускаемой относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)», отн. ед. (с/сут) |
±11,510'6(±1) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °C при измерении ПКЭ, параметров напряжения переменного тока, силы переменного тока, электрических мощности и энергии, для которых установлены пределы допускаемой основной погрешности, в долях от пределов допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности, вызванной отклонением положения проводника с измеряемым током от положения в центре рабочего окна токоизмерительных клещей (гибких разъёмных трансформаторов тока), при измерении параметров силы переменного тока, электрической мощности и энергии, для которых установлены пределы допускаемой основной погрешности, в долях от составляющей абсолютной (Дт), относительной (5г) или приведённой (ут) погрешности, зависящей от класса точности применяемых измерительных преобразователей тока |
0,5 |
Пределы допускаемой дополнительной погрешности, вызванной отклонением положения проводника с измеряемым током от положения в центре рабочего окна токоизмерительных клещей (гибких разъёмных трансформаторов тока), при измерении угла фазового сдвига между токами основной частоты, угла фазового сдвига между напряжением и током, угла фазового сдвига между и-ми гармоническими составляющими напряжения и тока, в долях от составляющей абсолютной погрешности, зависящей от класса точности применяемых измерительных преобразователей тока, Ат |
0,5 |
Наименование характеристики Значение
Среднеквадратическое значение напряжения переменного тока с учётом гармоник, интергармоник и информационных сигналов в электрических сетях U, среднеквадра-тическос значение напряжения основной частоты Цц, среднеквадратическое значение напряжения прямой последовательности U\, среднеквадратическое значение напряжения обратной последовательности Ui, среднеквадратическое значение напряжения нулевой последовательности Uq.
" В диапазоне значений от 0,01 (7НОМ ДО 1,5(7HOM включительно установлена приведённая погрешность по отношению к номинальному значению (7Н0М, в диапазоне значений свыше 1,5С7НОМ до 2,0(7НОМ - приведённая погрешность по отношению к верхнему значению диапазона измерений (2,0б/ном).
3) Отклонение среднеквадратического значения напряжения основной частоты (установившееся отклонение напряжения) ЗЦц, отклонение среднеквадратического значения напряжения прямой последовательности 5(/| и отклонение среднеквадратического значения напряжения с учётом гармоник, интергармоник и информационных сигналов в электрических сетях 5(7 от номинального или согласованного значения по ГОСТ
32144-2013.
4> Для информационных сигналов частотой/ис: 0 </ис < 50/
5) Только для модификаций с функцией измерения параметров импульсов напряжения (в обозначении модификации указывается символ «I»).
6) При установленном минимальном пороговом значении провала напряжения (50 % (7Н0М) или максимальном пороговом значении перенапряжения (150 % (7НОм)- Верхнее значение диапазона измерений A(7max, A(7ss определяется установленными пороговыми значениями провала напряжения и перенапряжения.
7) Среднеквадратическое значение силы переменного тока с учётом гармоник, интергармоник и информационных сигналов в электрических сетях I, среднеквадратическое значение силы тока основной частоты Дц, среднеквадратическое значение силы тока прямой последовательности Ц, среднеквадратическое значение силы тока обратной последовательности /, среднеквадратическое значение силы тока нулевой последовательности /0.
8) Угол фазового сдвига между напряжением и током основной частоты фцдц, напряжением и током прямой последовательности фуд, напряжением и током обратной последовательности фс'/2, напряжением и током нулевой последовательности фу/о-
91 Активная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей Р, активная электрическая мощность основной частоты Рц) и активная электрическая мощность прямой последовательности Р\.
101 Реактивная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей Q, рассчитываемая по формуле Q-\ls2 -Р2 ; реактивная электрическая мощность основной частоты g(i), рассчитываемая по формуле Q(i) = t/(i)-7(i)SirKpu/(i); и реактивная электрическая мощность прямой последовательности Q\.
"’Полная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей S, полная электрическая мощность основной частоты бц) и полная электрическая мощность прямой последовательности S).
|2) Активная электрическая энергия, активная электрическая энергия основной частоты и активная электрическая энергия прямой последовательности.
|3) Реактивная электрическая энергия (для реактивной электрической мощности, рассчитываемой по формуле Q - ^S2 - Р2), реактивная электрическая энергия основной частоты и реактивная электрическая энергия прямой последовательности.
Наименование характеристики |
Значение |
Примечания 1 Измеряемые ПКЭ и параметры напряжения относятся к фазным и междуфазным напряжениям, а также к дополнительному напряжению (между нейтральным проводом и проводом защитного заземления). 2 Измеряемые параметры электрической мощности, кроме электрических мощностей прямой, обратной и нулевой последовательностей, относятся к однофазным и трёхфазным мощностям, измеряемые коэффициенты мощности - к однофазным и трёхфазным коэффициентам мощности. 3 Электрические мощности прямой, обратной и нулевой последовательностей относятся к трёхфазным электрическим мощностям. 4 Пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) при измерении ПКЭ и параметров напряжения установлены для наибольшего из диапазонов значений влияющих величин, приведённых в ГОСТ 30804.4.30-2013 и ГОСТ 1ЕС 61000-4-30-2017, если не указано иное. 5 Пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) при измерении параметров силы тока, углов фазовых сдвигов, электрической мощности и электрической энергии установлены для диапазонов значений влияющих величин, равных диапазонам измерений соответствующих измеряемых параметров, если не указано иное. 6 В данной таблице используются следующие обозначения метрологических характеристик: Ат, §т. Ут - составляющая абсолютной, относительной и приведённой погрешности соответственно, зависящая от класса точности применяемых измерительных преобразователей тока; КТ - класс точности измерительных преобразователей тока, входящих в комплект поставки. 7 Метрологические характеристики приборов, относящиеся к измерениям гармонических и интергармонических составляющих, установлены для гармонических и интергармонических составляющих порядков п от 2 до 50 и h от 1 до 50 соответственно. |
Расчёт значений ПКЭ, параметров напряжения и силы электрического тока, электрической мощности и углов фазовых сдвигов производится но формулам, приведённым в ГОСТ 1ЕС 61000-4-30-2017, ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013, ГОСТ Р 51317.4.15-2012, ГОСТ Р 8.655-2009, а также по формулам, приведённым в таблице 3 (для параметров, формулы для расчёта которых не установлены в указанных стандартах и не приведены в таблице 2).
Таблица 3 - Формулы для расчёта измеряемых параметров
Наименование измеряемого параметра |
Обозначение параметра |
Единица измерения |
Формула для расчёта параметра |
Коэффициент ц-ой гармонической составляющей напряжения |
Кины) |
% |
и..,} =_i±L.ioo, ин(п) л и0) где (///(„) - среднеквадратическое значение н-ой гармонической составляющей напряжения |
Наименование измеряемого параметра |
Обозначение параметра |
Единица измерения |
Формула для расчёта параметра |
Коэффициент и-ой гармонической группы напряжения |
Kugpi) |
% |
и, . К , = —«<1.100, где Ug^n) — среднеквадратическое значение и-ой гармонической группы напряжения |
Коэффициент и-ой гармонической подгруппы напряжения |
KlJsg(n) |
% |
U < \ К , .=-^-100, ОД”) г j ’ где Usg(n) - среднеквадратическое значение и-ой гармонической подгруппы напряжения |
Коэффициент й-ой интергармонической группы напряжения |
Huigfh) |
% |
К.. Ш=-^"100’ ОДА) г г ОД) где Ujgth] - среднеквадратическое значение /?-ой интергармонической группы напряжения |
Коэффициент /?-ой интергармонической центрированной подгруппы напряжения |
Kfjisgih) |
% |
и 11Л К,, ... = -^-100, Uisg(h) jj U(D где U,sgW — среднеквадратическое значение /?-ой интергармонической центрированной подгруппы напряжения |
Глубина провала и прерывания напряжения |
8t/„ |
% |
§[/ =^оп~(7г“-100> п и он где Uon - значение опорного напряжения, в качестве которого используется номинальное (согласованное) значение напряжения [/1|Ом или скользящее опорное напряжение сравнения, определённое по ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017; [/res - остаточное напряжение при провале и прерывании напряжения |
Коэффициент перенапряжения /СперУ |
отн. ед. |
тг _ <Лгер Лпер17 ,, ’ ^ОП где [/пер ~ максимальное значение напряжения при перенапряжении | |
Коэффициент несим-метрии токов по обратной последовательности |
K1I |
% |
К2, =^-100 А |
Коэффициент несим-метрии токов по нулевой последовательности |
Koi |
% |
Ко, = ^-100 А |
Наименование измеряемого параметра |
Обозначение параметра |
Единица измерения |
Формула для расчёта параметра |
Коэффициент и-ой гармонической составляющей тока |
К/Н(п) |
% |
К = ^±-100, 1Н\п) г '(•) где 1ц(П) — среднеквадратическое значение и-ой гармонической составляющей тока |
Коэффициент и-ой гармонической группы тока |
3^!g(n} |
% |
к =^о±.юо, 4’(п) т где Ig(n) — среднеквадратическое значение н-ой гармонической группы тока |
Коэффициент и-ой гармонической подгруппы тока |
Klsg(n) |
% |
к. =^1.юо, Ы") г •«(■) где Zsg(„) - среднеквадратическое значение w-ой гармонической подгруппы тока |
Коэффициент Л-ой интергармонической группы тока |
Klig(h) |
% |
К. = Л^-100, Щ) где - среднеквадратическое значение /?-ой интергармонической группы тока |
Коэффициент Л-ой интергармонической центрированной подгруппы тока |
Klisg(h) |
% |
К. = ^--100, '(•) где IiSg(h) - среднеквадратическое значение й-ой интергармонической центрированной подгруппы тока |
Активная трёхфазная электрическая мощность прямой последовательности |
Ру |
Вт |
Р\ = 3-С/гД cos <р<7/1 |
Активная трёхфазная электрическая мощность обратной последовательности |
Pl |
Вт |
Р1 = 3 U1I1ZQS <рип |
Активная трёхфазная электрическая мощность нулевой последовательности |
Л) |
Вт |
Ро = 3 (7o7o cos фц/о |
Реактивная трёхфазная электрическая мощность прямой последовательности |
Q\ |
вар |
Q\ =37/17] sin <Pwi |
Наименование измеряемого параметра |
Обозначение параметра |
Единица измерения |
Формула для расчёта параметра |
Реактивная трёхфазная электрическая мощность обратной последовательности |
02 |
вар |
22 = 3-tZ272 sin (pun |
Реактивная трёхфазная электрическая мощность нулевой последовательности |
00 |
вар |
Qo = 3 • CZo’Zo sin фц/о |
Полная трёхфазная электрическая мощность прямой последовательности |
51 |
В А |
S\ = 3U\I\ |
Полная трёхфазная электрическая мощность обратной последовательности |
52 |
В А |
S2 = 3U2I2 |
Полная трёхфазная электрическая мощность нулевой последовательности |
So |
В А |
So = З'По’/о |
Активная фазная электрическая мощность /7-ой гармонической составляющей |
Ли) |
Вт |
Р(п) = б7//(„)•///(„) COS ф(//(п), где фи/(п) - угол фазового сдвига между и-ми гармоническими составляющими напряжения и тока |
Активная трёхфазная электрическая мощность н-ой гармонической составляющей |
Р (п)АВС |
Вт |
Р(п)АВС ~ Р\п) А + Р(п) В + Р(п) С> где Рцца, Р(п) в, Р(п) с - активные фазные электрические мощности /7-ой гармонической составляющей |
Реактивная фазная электрическая мощность /7-ой гармонической составляющей |
Qw |
вар |
Q(n> = E7/(n)'/w(«)-sin <рицП) |
Реактивная трёхфазная электрическая мощность н-ой гармонической составляющей |
Q(n)ABC |
вар |
Q(n)ABC = Q(n) л + Q(n) В + Q(n) C, где QM A, Q(n) в, Q(n) с - реактивные фазные электрические мощности /7-ой гармонической составляющей |
Полная фазная электрическая мощность /7-ой гармонической составляющей |
S(n) |
ВА |
S(n) = ин(п\1н(п) |
Полная трёхфазная электрическая мощность /7-ой гармонической составляющей |
S(n)ABC |
В А |
S(ri)ABC ~ S(n) а + S(n) В + 5(„; с, где S(n)A, S(n)B, S(n)C - полные фазные электрические мощности /7-ой гармонической составляющей |
Наименование измеряемого параметра |
Обозначение параметра |
Единица измерения |
Формула для расчёта параметра |
Трёхфазная полная электрическая мощность |
Se |
BA |
Se = 3UeIe В трёхфазной четырёхпроводной схеме: |
Н-((/>^+ц2)+^й+^г+С. | |||
и'-^1 _ 18 = /Z>Z2 + Z2+Z; ' N 3 В трёхфазной трёхпроводной схеме: г; _ + ■ т _ 1гЛ + 12в + 1с 9 V 3 | |||
Трёхфазный коэффициент мощности |
ке |
отн. ед. |
р к' — 1 ЛВС где Parc - активная трёхфазная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей |
Коэффициент мощности прямой последовательности |
Кх |
отн. ед. |
А и & |_Ч> |
Электрическая мощность искажений фазного тока |
D, |
вар |
D -s 7<2]> и1 ~ д(1) г Ао где 5(1) - полная фазная электрическая мощность основной частоты |
Электрическая мощность искажений фазного напряжения |
Do |
вар |
Du=^P TJ > 'Ao где 5(i) — полная фазная электрическая мощность основной частоты |
Полная фазная электрическая мощность гармоник |
Sh |
В А |
- с С-Ч> ■'(1) 'Ап где 5(1) — полная фазная электрическая мощность основной частоты |
Полная фазная неосновная электрическая мощность |
Sn |
ВА | |
Активная фазная электрическая мощность гармоник (неосновная активная фазная электрическая мощность) |
Ph |
Вт |
Рн = Р-Рт, где Р - активная фазная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей; Р(\) - активная фазная электрическая мощность основной частоты |
Фазная электрическая мощность искажений синусоидальности |
Dh |
вар |
Наименование измеряемого параметра |
Обозначение параметра |
Единица измерения |
Формула для расчёта параметра | |
Трёхфазная электрическая мощность искажений тока |
Del |
вар |
В трёхе В трёхе ^>(1) = 1 |
UeW-IeH, где 1еН = 7<2 -42(1> )азной четырёхпроводной схеме: |
З’(ё^(|)я +ё^(1)д +ё/(1)(..) + С/(1)ЛВ +Ц1)вс +^Т(|)сл | ||||
18 >азной трёхпроводной схеме: 9 | ||||
Трёхфазная электрическая мощность искажений напряжений |
Deu |
вар |
Де/=3 В трёхе А(1) = AI В трёхе А-(о = ( |
■UcH-IeW, wueH=/j'2-utw )азной четырёхпроводной схеме: Aim +Ai)g+Adc +\\)n 3 )азной трёхпроводной схеме: /2 +/2 + Т2 -1(1)Л J(1)B Щ)С 3 |
Трёхфазная полная электрическая мощность гармоник |
Sell |
BA |
$ен ~ 3 ’ DeH • 1еН | |
Трёхфазная полная неосновная электрическая мощность |
SeN |
BA |
^eN ~ yj |
А, |
Трёхфазная активная электрическая мощность гармоник (трёхфазная неосновная активная электрическая мощность) |
Рн лвс |
Вт |
Рн лвс - Pha + Рнв + Pнс, где Pha, Рнв, Рис - активные фазные электрические мощности гармоник | |
Трёхфазная электрическая мощность искажений |
Dell |
вар |
De/I — |
/ С2 _ Р2 1 11 АНС |
Коэффициент гармонического загрязнения |
HP |
% |
= где5,т=31/„„./,т де(1) | |
Коэффициент несим-метрии нагрузки |
LU |
% |
LU=^-100,r№Sm=^S‘M-S; |
Примечания
1 В обозначениях, относящихся к фазным параметрам, индексы А, В, С - обозначе
ние соответствующей фазы, индекс N-обозначение нейтрального проводника.
2 В обозначениях, относящихся к междуфазным параметрам, индексы АВ, ВС, СА -обозначение соответствующего междуфазного напряжения.
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания от сети переменного тока: - напряжение, В - расширенный рабочий диапазон11 - предельный рабочий диапазон2’ - частота, Гц |
от 86 до 440 от 0 до 500 от 42,5 до 69 |
Параметры электрического питания от источника постоянного тока: - расширенный рабочий диапазон напряжения, В1' - предельный рабочий диапазон напряжения, В2’ |
от 80 до 550 от 0 до 600 |
Параметры электрического питания от NiMH аккумулятора (аккумуляторной батареи) приборов: - номинальное напряжение аккумулятора, В - номинальная ёмкость аккумулятора, мА ч |
7,2 3800 |
Потребляемая мощность, В А, не более: - при заряженном аккумуляторе (без заряда аккумулятора) - при заряде аккумулятора |
25 50 |
Входное сопротивление по измерительным входам напряжения, МОм, не менее |
1 |
Входное сопротивление по входам для подключения измерительных преобразователей тока, кОм, не менее |
50 |
Время установления рабочего режима, мин, не более |
3 |
Время непрерывной работы (при электропитании от сети переменного тока или от источника постоянного тока) |
Круглосуточно |
Габаритные размеры (ширина х высота х глубина), мм, не более - «Pecypc-PQA-М» - «Pecypc-PQA-L» |
270 x 255 х Ю5 240 х 80 х 185 |
Масса, кг, не более - «Pecypc-PQA-М» - «Pecypc-PQA-L» |
2,6 2,0 |
Нормальные условия измерений: - нормальное значение температуры окружающего воздуха °C - допускаемые отклонения от нормального значения температуры окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление кПа (мм рт.ст.) - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - коэффициент искажения синусоидальности переменного напряжения питающей сети, %, не более |
+20 + 10 и-5 80 от 80.0 до 106,7 (от 600 до 800) 220 ± 22 50,0 + 0,5 12 |
Наименование характеристики |
Значение |
Рабочие условия измерений: - температура окружающего воздуха, °C: - «Pecypc-PQA-М» - «Ресурс-PQA-L» (без аккумулятора) - «Ресурс-PQA-L» (с аккумулятором) - относительная влажность воздуха при температуре окружающего воздуха +30 °C, %, не более - атмосферное давление кПа (мм рт.ст.) |
от -20 до +45 от -40 до +55 от -20 до +55 95 % от 70,0 до 106,7 (от 537 до 800) |
Средний срок службы, лет, не менее |
25 |
Средняя наработка на отказ, ч, не менее |
125000 |
Сопротивление изоляции между корпусом и электрическими цепями приборов, МОм, не менее: - в нормальных условиях измерений - при температуре окружающего воздуха +30 °C и относительной влажности воздуха 95 % |
20 5 |
'* Диапазон напряжения электрического питания, в котором обеспечивается функционирование приборов в соответствии с их назначением с установленными метрологическими характеристиками. 2) Предельные значения напряжения электрического питания, которые приборы выдерживают без повреждений и ухудшения метрологических характеристик, если приборы впоследствии будут использоваться в рабочих условиях измерений при установленном или расширенном диапазонах напряжения электрического питания. |
Знак утверждения типа
наносится на лицевую панель приборов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации - типографским способом.
Комплектность
Комплект поставки приборов приведён в таблице 5.
Таблица 5- Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Анализатор качества электрической энергии «Pecypc-PQA» |
БГТК.411722.022 |
1 шт. |
Антенна GNSS11 |
БГТК.432239.002 |
1 шт. |
Комплект измерительных преобразователей тока (в одном комплекте измерительных преобразователей тока - 1,2, 3 или 4 шт.)2) |
— |
1 или 2 комплекта |
Измерительный кабель напряжения |
БГТК.685612.151 |
1 шт. |
Кабель USB2) |
— |
1 шт. |
Кабель Ethernet2* |
- |
1 шт. |
Наименование |
Обозначение |
Количество |
Кабель-переходник импульсных входов (порта расширения)2’ |
БГТК.685621.227 |
1 шт. |
Карта памяти SL)2’ |
— |
1 шт. |
Руководство по эксплуатации |
БГТК.411722.022 РЭ |
1 экз. |
Паспорт |
БГТК.411722.022 ПС |
1 экз. |
Методика поверки2’ |
БГТК.411722.022 МП |
1 экз. |
Компакт-диск с программным обеспечением2’ |
— |
1 шт. |
Кейс для прибора и основных принадлежностей |
— |
1 шт. |
Кейс для дополнительных измерительных преобразователей тока2’ |
— |
1 шт. |
” Антенна устройства синхронизации времени. 21 Поставляется только в соответствии с договором поставки. |
Поверка
осуществляется по документу БГТК.411722.022 МП «Анализаторы качества электрической энергии «Ресурс-PQA». Методика поверки», утверждённому ООО «ИЦРМ» 31.08.2018 г.
Основные средства поверки:
- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31319-12);
- осциллограф цифровой запоминающий TDS1012 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 24019-06);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 41567-09);
- устройство синхронизации времени УСВ-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 41681-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы организации, осуществляющей поверку.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения
ГОСТ IEC 61000-4-30-2017 Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии
ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования
ГОСТ Р 8.656-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки
ГОСТ Р 8.689-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методы испытаний
ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
БГТК.411722.022 ТУ Анализаторы качества электрической энергии «Ресурс-PQA». Технические условия
