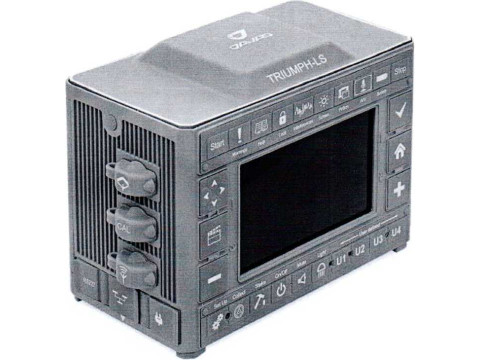

ГНСС-приемники спутниковые геодезические многочастотные ТРИУМФ-ЛС
| Номер в ГРСИ РФ: | РБ 03 01 5918 21 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "Джавад Джи Эн Эс Эс", г. Москва |
ГНСС-приемники спутниковые геодезические многочастотные ТРИУМФ-ЛС (далее -приемники) предназначены для определения координат и геодезических измерений относительного местоположения объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5918 21 |
| Наименование | ГНСС-приемники спутниковые геодезические многочастотные ТРИУМФ-ЛС |
| Год регистрации | 2021 |
| Номер сертификата | 14185 |
| Дата регистрации | 2021-06-01 |
| Срок действия | 2025-03-12 |
| Получатель сертификата | ООО "Джавад Джи Эн Эс Эс", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Джавад Джи Эн Эс Эс"
Адрес: Чапаевский переулок, д. 3, г. Москва, 125057
Контакты: тел.: (495) 228-23-08, факс: (495) 228-23-10
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 2408-97. |
Поверители
Скачать
|
Описание типа РБ 03 01 5918 21 [2016-04-20]
rb-03-01-5918-21_2016-04-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5918 21 [2021-11-29]
rb-03-01-5918-21_2021-11-29.pdf
|
Скачать |
Описание типа
Назначение
ГНСС-приемники спутниковые геодезические многочастотные ТРИУМФ-ЛС (далее -приемники) предназначены для определения координат и геодезических измерений относительного местоположения объектов.
Описание
Конструктивно приемник выполнен в моноблочном корпусе из прочного магниевого сплава. Приемник оснащен сенсорным экраном, но для удобства на главной панели приемника располагаются два типа кнопок:
первый тип - основные кнопки действия, расположенные слева и справа;
второй тип - дополнительные кнопки для быстрого перехода в основные экраны, они расположены в верхней и в нижней части панели, дополнительно, в нижней части имеются настраиваемые кнопки, которые предназначены для самостоятельных настроек самими пользователями.
В левой и в правой частях корпуса приемника предусмотрены разъемы для подключения внешних устройств. Для связи с внешними устройствами приемники оборудованы последовательным портом R.S232, портом Ethernet, портом для подключения источника внешнего питания, портом для подключения наушников, портом для подключения USB-носителя и портом для подключения приемника к персональному компьютеру. Электропитание осуществляется от литиево-ионной батареи или внешнего источника питания.
Встроенная антенна, оснащенная малошумящим усилителем (LNA), и радиочастотное устройство приемника соединены коаксиальным кабелем. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам. Процессор приемника контролирует процесс отслеживания сигнала.
Многосистемность приемника подразумевает возможность одновременного использования спутников ГЛОНАСС, GPS, Galileo, Beidou и Compass. Использование большего числа спутников способствует повышению точности измерения координат, увеличению производительности и снижению стоимости измерительных работ.
Способность работать с тремя частотами и прием сигналов спутниковых радионавигационных систем - эти возможности приемника в совокупности позволяют существенно сократить время получения фиксированного решения в режиме “кинематики реального времени”, широко используемом для получения высокоточных данных. Множество прочих возможностей приемника, включая методы подавления многолучевости и подавления внутриполосных помех, позволяют устойчиво принимать слабые сигналы.
Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.

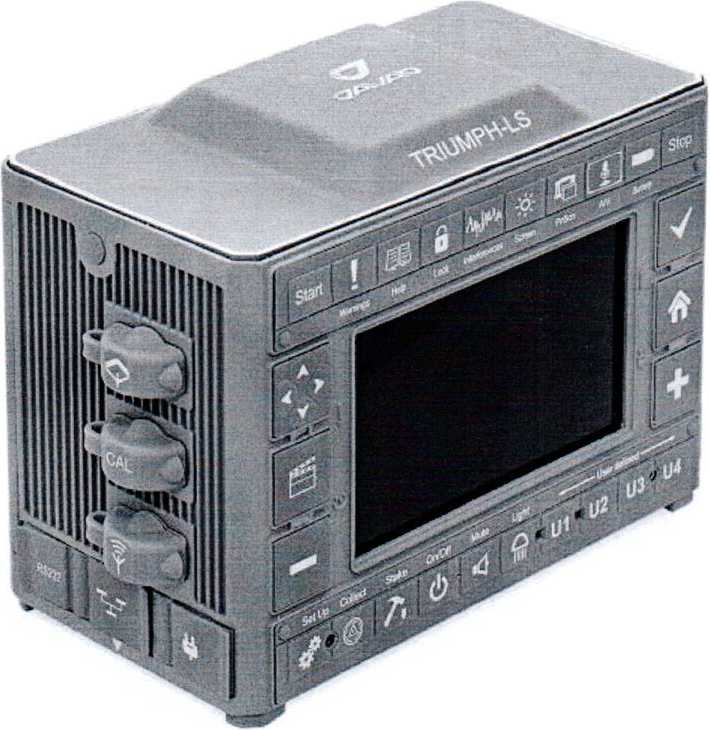

Рисунок 1

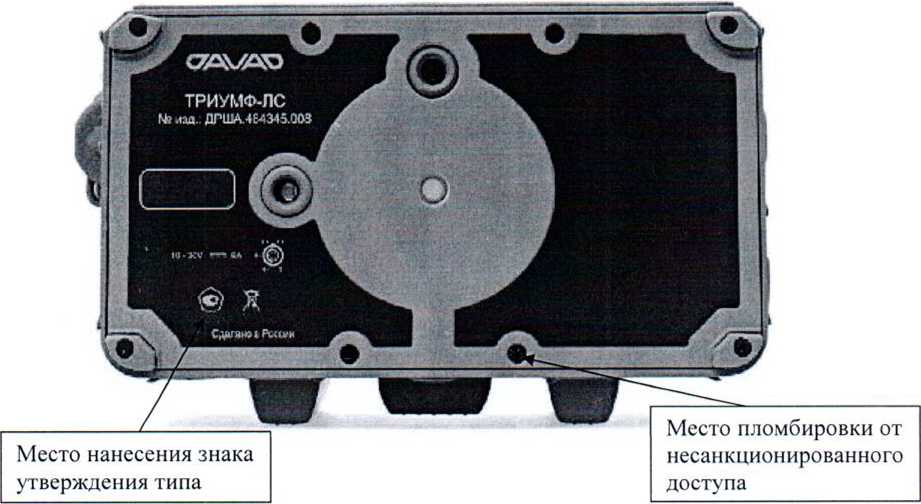

Рисунок 2
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее ПО) «TRIUMPH-ЛС firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется программа; «J-F1ELD RU EDITION». В комплекте с приемниками поставляется также одна из программ постобработки: «JUSTIN RU EDITION» или «G1OD1S R.U EDITION». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное |
TRIUMPH-LS |
J-FIELD |
JUSTIN RU |
G1OD1S RU |
|
наименование ПО |
firmware |
EDITION |
EDITION |
EDITION |
|
Номер версии |
3.6.0 |
1.10.3 |
2.107.142.31 |
1.5.13.02 |
|
(идентификационный номер) ПО |
и выше |
и выше |
и выше |
и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |||
|
Алгоритм вычисления идентификатора ПО |
- | |||
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приемников приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Частотный диапазон |
864 канала GPS/TJIOHACC/GALILEO/BeiDo и, код и фаза несущей на частотах LI, L2, L5 и в частотных диапазонах Fl, F2 |
|
Режимы «Статика» и «Быстрая статика» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте (диапазон длин базисов, км: от 0,07 до 30) |
± 3 (3 + 5-10'7 D) ± 3 (5 + 510'7-D) Здесь и далее D - измеренная длина базиса в мм |
|
Режим «Кинематика с постобработкой» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте (диапазон длин базисов, км: от 0,07 до 30) |
±3- (10+ l,010'6D) ±3- (15 + l,510'6D) |
|
Наименование характеристики |
Значение характеристики |
|
Режим «Кинематика в реальном времени (RTK)» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте (диапазон длин базисов, км: от 0,07 до 30) |
±3- (10+ 1,0 10’6 D) ±3- (15+ 1,5 10'6 D) |
|
Напряжение питания постоянного тока, В: -внутренний источник (Li-Ion аккумулятор) - внешний источник |
7,4 от 10 до 30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
183 х 106 х 124 |
|
Масса, кг, не более |
2,1 |
|
Диапазон рабочих температур, °C |
от минус 35 до 55 |
Знак утверждения типа
наносится в виде наклейки на нижнюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 3. Таблица 3
|
Наименование |
Количество, шт. |
|
1 ГНСС-приемник спутниковый геодезический многочастотный ТРИУМФ-ЛС |
1 шт. |
|
2 Микро SD карта памяти, 8 GB |
1 шт. |
|
3 Источник электропитания - преобразователь переменного напряжения 220 В в 12 В постоянного напряжения, 60 Вт |
1 шт. |
|
4 Кабель электропитания для источника электропитания |
1 шт. |
|
5 Адаптер типа <ЕВРО> для кабеля электропитания |
1 шт. |
|
6 Кабель электропитания для приемника с разъемами типа ODU-5/SAE |
1 шт. |
|
7 Кабель электропитания приемника с адаптером |
1 шт. |
|
8 Монопод со шкалой |
1 шт. |
|
9 Адаптер для крепления на стандартном штативе (1/4-20 на 5/8-11) |
1 шт. |
|
10 Пинцет для установки микро SD карты и микро SIM карты |
1 шт. |
|
11 Сумка транспортировочная |
1 шт. |
|
12 USB кабель (А на микро В), 1 м |
1 шт. |
|
13 Внешняя УВЧ антенна 400 - 470 МГц, 2.5 дБ с соединителем типа SMA |
1 шт. |
|
14 Стилус |
1 шт. (по заказу) |
|
15 Штатив геодезический |
1 шт. (по заказу) |
|
16 Трегер |
1 шт. (по заказу) |
|
17 Веха геодезическая |
1 шт. (по заказу) |
|
18 Внешний радиомодем НРТ435ВТ, НРТ404ВТ, НРТ401ВТ, JLink 3G |
1 шт. (по заказу) |
|
19 GNSS-антенна внешняя типа RingAnt-G3T, RingAnt-G5T, RingAnt-DM, GrAnt-G3T, GrAnt-G5T,TriAnt, Choke Ring |
1 шт. (по заказу) |
|
20 Кабель антенный 3, 5, 10 или 30 метров |
1 шт. (по заказу) |
|
21 Программное обеспечение JUSTIN LINK RU (на компакт-диске) |
1 шт. |
|
22 Программное обеспечение JUSTIN RU или G1ODIS RU (на компакт-диске) |
1 шт. (по заказу) |
|
Наименование |
Количество, шт. |
|
23 Программа J-FIELD RU (предустановленна) |
1 шт. |
|
24 Руководство по эксплуатации ДРША. 464345.008.РЭ (на компакт-диске) |
1 шт. |
|
25 Паспорт |
1 шт. |
Поверка
осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Основные средства поверки:
- эталонные базисы длины 2-го разряда по ГОСТ Р 8.750-11. пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ± 210'6 D мм, где D - длина базиса в миллиметрах;
- рабочий эталон - тахеометр электронный TDA5005, per. № 19547-05, пределы допускаемой абсолютной погрешности измерений угла ± 0,3", пределы допускаемой абсолютной погрешности измерений расстояний ± 0,3 мм.
Сведения о методах измерений
ГНСС - приемник спутниковый геодезический многочастотный ТРИУМФ-ЛС. Руководство по эксплуатации ДРША. 464345.008.РЭ.
Нормативные документы
1 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
3 ГНСС-приемник спутниковый геодезический многочастотный ТРИУМФ-ЛС. Технические условия ДРША. 464345.008ТУ
Рекомендации к применению
Осуществление геодезической и картографической деятельности (в соответствии с пунктами 2.2 и 5 приложения № 2 приказа Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»).
