Анализаторы точки росы "Hygrovision-BL"
| Номер в ГРСИ РФ: | РБ 03 09 5822 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "НПО "Вымпел", г. Дедовск, Московская область |
Анализаторы точки росы «Hygrovision-BL» (далее по тексту - анализаторы) предназначены для измерения температуры точки росы (далее по тексту - точка росы) по влаге и температуры конденсации углеводородов (далее по тексту - точка росы по углеводородам) в природном газе или других газах при рабочем давлении.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5822 21 |
| Наименование | Анализаторы точки росы "Hygrovision-BL" |
| Год регистрации | 2021 |
| Номер сертификата | 14189 |
| Дата регистрации | 2021-06-01 |
| Срок действия | 2025-04-01 |
| Получатель сертификата | ООО "НПО "Вымпел", г. Дедовск Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПО "Вымпел"
Адрес: Школьный проезд, 11, 143530, г. Дедовск, Истринский район, Московская область
Контакты: тел/факс: (495) 992-38-60, 992-38-70, dedovsk@npovympel.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены при наличии приспособления для охлаждения датчика в диапазоне от минус 60°С до минус 30°С т.р. |
| Методика поверки | Поверка проводится по КРАУ2.844.007МП «Анализатор точки росы «Hygrovision-BL». Методика поверки», утвержденной в 2014 г. |
| Признание поверки | Первичная при выпуске из производства: ВНИИФТРИ (Восточно-Сибирский филиал) (номер реестра - №075, шифр поверительного клейма - И)(НТК №10-15). Первичная при выпуске из производства, проводимой ООО «НПО «Вымпел» (аттестат аккредитации - №RA.RU.311609, шифр поверительного клейма - ГЭХ) (Комиссия №09-21). |
Поверители
Скачать
|
Описание типа РБ 03 09 5822 21 [2021-11-25]
rb-03-09-5822-21_2021-11-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5822 21 [2015-11-23]
rb-03-09-5822-21_2015-11-23.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы точки росы «Hygrovision-BL» (далее по тексту - анализаторы) предназначены для измерения температуры точки росы (далее по тексту - точка росы) по влаге и температуры конденсации углеводородов (далее по тексту - точка росы по углеводородам) в природном газе или других газах при рабочем давлении.
Описание
Анализаторы точки росы «Hygrovision-BL» являются компактными переносными приборами с автономным питанием.
При измерении анализаторами температуры точки росы используется конденсационный метод. Сущность метода заключается в измерении температуры, до которой необходимо охладить прилегающий к охлаждаемой поверхности слой влажного газа, для того, чтобы довести его до состояния насыщения при рабочем давлении. Метод определения точки росы, используемый в анализаторах, соответствует ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде» и
ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».
Анализаторы обеспечивают измерение точек росы по влаге и углеводородам в автоматическом режиме и режиме ручной фиксации температуры точки росы. Отличительной особенностью анализаторов является то, что наряду с электронной системой регистрации, осуществляемой с помощью трёх независимых фотоприёмников (фотодиодов), в них имеется канал визуального наблюдения, снабженный различными системами подсветки поверхности конденсационного зеркала для раздельного наблюдения за конденсацией паров воды и углеводородов. Наблюдение за поверхностью зеркала осуществляется через специальный микроскоп с 40-х увеличением. Используемый способ измерения позволяет визуально дифференцировать конденсацию влаги и углеводородов и повысить достоверность результатов измерения точек росы.
Для определения состояния загрязнения зеркала предусмотрен режим автоматического фотоэлектронного сканирования его поверхности. Очистка зеркала осуществляется автоматически прогревом его до температуры +55 °C.
Для управления работой анализатора и отображения информации об измерениях в анализаторе используется сенсорный дисплей.
Для связи с внешним компьютером, с помощью которого осуществляется конфигурирование анализатора и просмотр информации о проведённых измерениях, в анализаторах предусмотрены ИК-порт и интерфейс R.S-485.
Основной вариант питания - от встроенной аккумуляторной батареи. Кроме этого на корпусе анализатора имеется дополнительный разъём для подключения внешнего питания. Для облегчения использования в полевых условиях в комплекте анализаторов имеются кейс транспортировочный и штатив.
Лист № 2
Всего листов 6
Конструктивно анализаторы выполнены в виде переносного прибора (Рисунок 1).

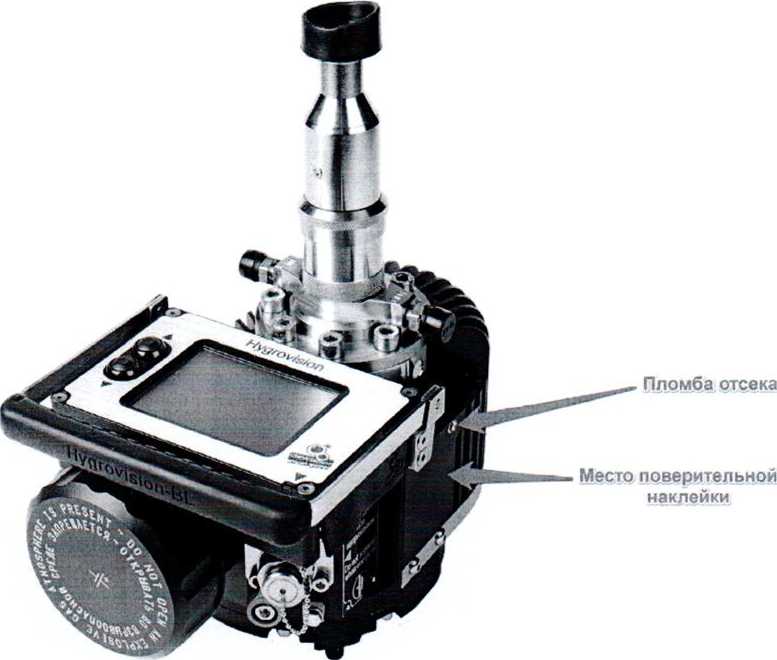

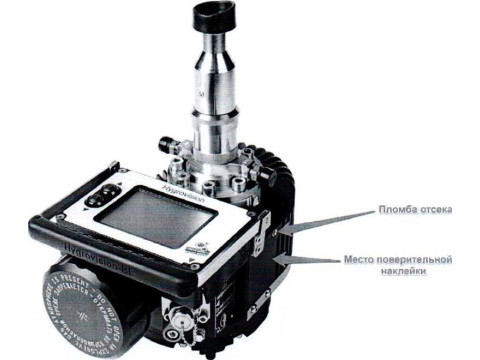

Рисунок 1 - Внешний вид анализатора точки росы «Hygrovision-BL»
Анализаторы выпускаются в двух исполнениях: КРАУ2.844.007 - для диапазона рабочих давлений от 0,01 до 23 МПа; (КРАУ2.844.007-01) - для диапазона рабочих давлений от 0.01 до 16 МПа. Исполнения анализаторов опционально отличаются диапазоном измерения и классом точности (Таблица 3).
Анализаторы выполнены во взрывозащищенном исполнении, имеют маркировку в соответствии с таблицей 1 и предназначены для использования во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Места для размещения наклеек и установки пломб на корпусе анализатора указаны на рисунке 1.
Таблица! - Маркировка взрывозащитного исполнения
|
Устройства, входящие в состав анализатора точки росы «Hygrovision-BL» |
Маркировка взрывозащиты |
|
Электронный блок |
1 Ex d[ib] ПА Т5 Gb X |
|
Электрические устройства в составе измерительного блока (термобатарея, термодатчик, фотодиоды) |
Без маркировки взрывозащиты. Размещаются вне взрывоопасной зоны * |
|
Светодиод в составе микроскопа КРАУЗ.821.003 |
Без маркировки взрывозащиты, простое устройство по ГОСТ Р 52350.11 |
* Взрывобезопасность среды внутри измерительного блока необходимо обеспечивать продувкой и заполнением измерительной камеры анализатора газом при рабочем давлении до включения питания анализатора.
Программное обеспечение
Программное обеспечение (далее - ПО) анализатора состоит из двух частей: встроенного и автономного ПО и предназначено для обеспечения работы приборов в соответствии с их техническими и метрологическими характеристиками.
Метрологически значимым является только встроенное ПО анализатора, находящееся в микропроцессорах размещенных внутри прибора и недоступное для внешних изменений. Автономное ПО устанавливается на персональном компьютере пользователя прибора и позволяет только считывать информацию по измерениям прибора и представлять ее в удобном для пользователя графическом виде.
Метрологические характеристики приборов оценены с учетом влияния на них встроенного ПО.
Встроенное ПО по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010 и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Для идентификации ПО используется номер версии и цифровой идентификатор, доступный для просмотра с экранного меню анализатора. Идентификационные данные вс троенного ПО анализатора приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений |
|
Контроллер ЖК индикатора |
КРАУ4.883.194Д21 |
132 |
А12Е |
А |
|
Устройство сопряжения |
КРАУ5.103.027Д20 |
70 |
5CF2 |
А |
|
Устройство обработки |
КРАУ5.103.028Д22 |
25 |
В23Е |
А |
Взаимодействие оператора с анализатором осуществляется с помощью экранного меню и кнопочной клавиатуры. Связь с анализатором автономного ПО осуществляется через цифровые интерфейсы RS-485 и инфракрасный порт прибора.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Диапазон измерений температуры точки росы*, °C |
по влаге |
Диапазон I |
от минус 30 до температуры окружающей среды (Токр) |
|
Диапазон II |
от минус 60 до температуры окружающей среды (Токр) | ||
|
по углеводородам |
от минус 30 до температуры окружающей среды (Токр) | ||
|
Пределы допускаемой абсолютной погрешности при измерении точки росы*, °C: |
по влаге________ |
Класс точности А |
±0,25 |
|
Класс точности В |
±0,5 | ||
|
Класс точности С |
±1 в диапазоне от минус 30 °C до Токр; ±1,5 в диапазоне от минус 60 °C до минус 30°С | ||
|
по углеводородам |
±1 | ||
Таблица 4 - Основные технические характеристики
|
Нормируемый расход газа через измерительную камеру, норм, л/мин |
(0,5± 0.3) | |
|
Питание; напряжение, В; потребляемая мощность, Вт |
от внешнего источника |
12 ±32; 15 |
|
от встроенной аккумуляторной батареи |
8,4±12,6 15 | |
|
Время непрерывной работы, ч, не менее |
от внешнего источника |
не ограничено |
|
от встроенной аккумуляторной батареи |
4 | |
|
Рабочее давление исследуемого газа, МПа |
от 0,01 до 16 (КРАУ2.844.007-01), от 0,01 до 23 (КРАУ2.844.007) | |
|
Рабочая температура исследуемого газа, °C |
от минус 20 до + 50 | |
|
Степень защиты по ГОСТ 14254 |
IP66/IP67 | |
|
Габаритные размеры, дхщхв, (без микроскопа), мм, не более |
257x165x204 | |
|
Масса (без запасных частей и принадлежностей), кг, не более |
7,5 | |
|
Монтаж |
в помещении или на открытой площадке (взрывоопасная зона) | |
|
Подключение к линии подачи анализируемого газа |
соединение Swagelok под трубу с наружным диаметром 6 мм ( соединительная муфта SS-6MO-61) | |
|
Срок службы, год, не менее: анализатор датчик первичной информации в составе анализатора аккумуляторная батарея |
10 3 300 циклов заряда/разряда |
* Диапазон измерений и пределы допускаемой абсолютной погрешности анализатора
устанавливаются при первичной поверке.
Таблица 5 - Рабочие условия эксплуатации
|
Температура окружающей среды, °C |
от минус 10 до +50 | |
|
Относительная влажность окружающей среды, % |
до 98 при температуре +35 °C |
Знак утверждения тина
наносится на табличку анализатора методом шелкографии и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 6 - Комплектность поставки анализатора в исполнении КРАУ2.844.007
|
Обозначение |
Наименование |
Кол. |
|
КРАУ2.844.007 |
Анализатор точки росы «Hygrovision - BL» |
1 |
|
ВМПЛ5.112.002 |
Устройство зарядное Model-002 |
1 |
|
КРАУ3.821.003 |
Микроскоп |
1 |
|
КРАУ 5.999.005 |
Адаптер 1RDA |
1 |
|
ВМПЛ4.841.023 |
Кабель (для подключения внешнего источника питания) |
1 |
|
ВМПЛ6.450.005 |
Система подвода газа Модель-002 |
1 |
|
ВМПЛ5.183.003 |
Система контроля давления и расхода газа Model-002 |
1 |
|
Трубка ПВХ прозрачная 6x1,5; 2,5 м |
1 | |
|
КРАУ5.549.006 |
Автономный блок питания БП-06 (запасной) |
1 |
|
ВМПЛ4.161.012 |
Кейс транспортировочный (для анализатора) |
1 |
|
ВМПЛ4.161.004 |
Кейс транспортировочный (для принадлежностей анализатора) |
1 |
|
КРАУ4.176.103 |
Упаковка |
1 |
|
КРАУ2.844.007РЭ |
Руководство по эксплуатации |
1 |
|
КРАУ2.844.007МП |
Методика поверки |
1 |
|
КРАУ2.844.007ФО |
Формуляр |
1 |
|
КРАУ2.844.007-01Д21 |
Специальное программное обеспечение (компакт-диск) |
1 |
Таблица 7 - Комплектность поставки анализатора в исполнении КРАУ2.844.007-01
|
Обозначение |
Наименование |
Кол. |
|
КРАУ2.844.007 |
Анализатор точки росы «Hygrovision - BL |
1 |
|
ВМПЛ5.112.002 |
Устройство зарядное Model-002 |
1 |
|
КРАУ3.821.003 |
Микроскоп |
1 |
|
КРАУ 5.999.005 |
Адаптер IRDA |
1 |
|
ВМПЛ4.841.023 |
Кабель (для подключения внешнего источника питания) |
1 |
|
ВМПЛ6.450.001 |
Система подвода газа Модель-001 |
1 |
|
ВМПЛ5.183.001 |
Система контроля давления и расхода газа Model-001 |
1 |
|
Трубка ПВХ прозрачная 6x1,5; 2,5 м |
1 | |
|
КРАУ5.549.006 |
Автономный блок питания БП-06 (запасной) |
1 |
|
ВМПЛ4.161.003 |
Кейс транспортировочный (для анализатора) |
1 |
|
ВМПЛ4.161.004 |
Кейс транспортировочный (для принадлежностей анализатора) |
1 |
|
КРАУ4.176.103 |
Упаковка |
1 |
|
КРАУ2.844.007РЭ |
Руководство по эксплуатации |
1 |
|
КРАУ2.844.007МП |
Методика поверки |
1 |
|
КРАУ2.844.007ФО |
Формуляр |
1 |
|
КРАУ2.844.007-01Д21 |
Специальное программное обеспечение (компакт-диск) |
1 |
Сведения о методах измерений
1 . ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде».
2 ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».
3 КРАУ2.844.007 РЭ «Анализатор точки росы «Hygrovision-BL». Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 8.547-2009 «ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений влажности газов»
2 ГОСТ Р 8.757-2011 «ГСИ. Гигрометры конденсационные. Методы и средства
|
поверки» 3 КРАУ2.844.007 ТУ-^«Анализатор точки условия» X5 Zv ® !, ° //<■ Ъ Ъу •’ 1 - та u j ;#■** * 1 \\V A*# Директор БелГИМ |
i росы «Hygrovision-BL». Технические В.Л. Гуревич |
