Анализаторы «multi X® 2500»

Назначение

Анализаторы multi X® 2500 предназначены для измерения массы адсорбируемых (АОХ) хлорорганических соединений в пробах природных, питьевых и сточных вод, почв, илов и других твердых и жидких объектов окружающей среды природного и техногенного происхождения по стандартизованным и аттестованным методикам (методам) измерений.

Описание

Принцип работы анализаторов multi X® 2500 (далее - анализатор) основан на сжигании подготовленной пробы при температурах от 700 °C до 1100 °C в присутствии кислорода, последующем осушении и переносе потоком газа-носителя выделившейся газовой смеси в измерительную ячейку для титрования. В качестве газа-носителя при АОХ анализе используется кислород. Осушение выделившейся при сжигании парогазовой смеси осуществляется концентрированной серной кислотой.

Измерение содержания хлорорганических соединений в газовой смеси осуществляется методом кулонометрического титрования; в процессе измерений ионы серебра, необходимые для связывания хлоридов, генерируются электролитически на серебряном аноде. Регистрация осуществляется поляризованной парой биамперометрических индикаторных электродов или электрометрическим индикаторным электродом. Количество хлорорганических соединений определяется на основе закона Фарадея - по количеству электричества, пошедшего на полное восстановление электролита (ионов серебра).

Анализ требует специальной пробоподготовки, связанной с удалением неорганического хлора и последующим извлечением хлорорганических соединений из анализируемых проб адсорбцией на активированном угле (АОХ).

Анализаторы оснащены многоцелевой трубкой сжигания, позволяющей осуществлять сжигание в вертикальном режиме с ручной подачей пробы. Для подготовки пробы в комплект поставки входят кварцевые контейнеры для сжигания в вертикальном режиме.

Анализаторы представляют собой лабораторные приборы, которые состоят из следующих модулей: сжигания; измерительного модуля ячейкой для титрования «sens» («чувствительная»). Анализ выполняется полностью автоматически под управлением программного обеспечения (предварительно задается тип анализа, анализируемый объект (твердый / жидкий), объем / масса введенной пробы, температура сжигания).

Программное обеспечение

Анализаторы multi X 2500 оснащены программным обеспечением (далее -ПО), позволяющим проводить диагностику, контроль процесса измерений, осуществлять сбор, обработку, форму представления и архивирование экспериментальных данных. Наименование ПО отображается постоянно при работе анализатора, номер версии индицируется при обращении к соответствующему подпункту меню ПО.

Конструкция анализатора исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Фотография внешнего вида анализатора представлена на рисунке 1.

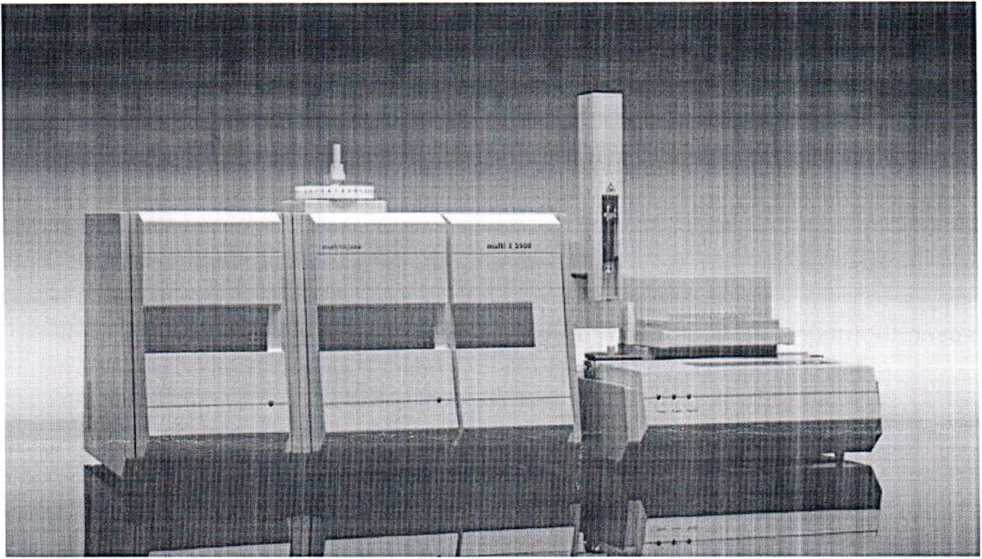

рис. 1 Анализатор multi Хк 2500, внешний вид

Обязательные метрологические требования

Обязательные метрологические требования приведены в таблице 2.

Таблица 2

Основные технические характеристики

Основные технические характеристики приведены в таблице 3.

Таблица 3

Комплектность

Основной комплект поставки анализатора multi X® 2500 приведен в таблице 4.

Таблица 4

Место нанесение знака утверждения типа средств измерений

Знак утверждения типа наносится типографским методом на титульные листы эксплуатационной документации.

Поверка

Поверка анализаторов multi X® 2500 проводится в соответствии с МРБ МП.3103-2021 « Анализаторы multi X® 2500. Методика поверки». Перечень средств поверки

- 4-хлорфенол (х.ч.), 99,9 %;

- 2-хлорбензойная кислота (х.ч.), 98,9 %;

- соляная кислота с (НС1) = 0,010 моль/л;

- весы лабораторные ГОСТ 24104-2001, кл. т. специальный, предел измерения 200 г;

- посуда мерная, кл. т.2.

Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными (калибровочными) схемами до национальных эталонов Республики Беларусь. Место пломбирования анализаторов и расположение клейма-наклейки - корпус измерительного блока измерителя.

Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений

Техническая документация фирмы "Analytik Jena GmbH”, Германия.

Методика поверки МРБ МП. 3103 - 2021 «Анализаторы multi X® 2500».

Идентификация программного обеспечения

Информация об идентификации программного обеспечения приведена в таблице 5

Таблица 5

Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя

Анализаторы multi X® 2500 соответствуют требованиям технической документации предприятия-изготовителя.

Межповерочный интервал между государственными поверками - не более 12 месяцев
