Электроды мембранные ЭМ-NO3-07, ЭМ-NO3-07СР
| Номер в ГРСИ РФ: | РБ 03 09 8024 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ОАО «Ратон», г. Гомель |
|
Описание типа РБ 03 09 8024 21 [2021-06-28]
rb-03-09-8024-21_2021-06-28.pdf
|
Скачать |
Электроды мембранные 3M-N03-07,3M-N03-07CP предназначены для измерения активности ионов NO3‘ прямым потенциометрическим методом в пределах от 0,35 до 4,7 pNO3 в водных растворах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 8024 21 |
| Наименование | Электроды мембранные ЭМ-NO3-07, ЭМ-NO3-07СР |
| Год регистрации | 2021 |
| Номер сертификата | 14198 |
| Дата регистрации | 2021-06-15 |
| Срок действия | 2026-06-15 |
| Получатель сертификата | ОАО «Ратон», г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО «Ратон», г. Гомель
Адрес: 246044, г.Гомель, ул.Федюнинского, 19
Контакты: тел. (+375) 232 58-42-72, факс (+375) 232 68-35-24, raton@inbox.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП ГМ 139-02 «Электроды стеклянные лабораторные ЭСЛ-51-07 (ЭСЛ-51-07СР), электроды мембранные ЭМ-I-01 (ЭМ-I-01СР), ЭМ-CN-01 (ЭМ-CN-01СР), ЭМ-Сl-01 (ЭМ-Cl-01СР), ЭМ-NO3-07 (ЭМ-NO3-07СР). Методика поверки». |
Поверители
Скачать
|
Описание типа РБ 03 09 8024 21 [2021-06-28]
rb-03-09-8024-21_2021-06-28.pdf
|
Скачать |
Описание типа
Назначение
Электроды мембранные 3M-N03-07,3M-N03-07CP предназначены для измерения активности ионов NO3‘ прямым потенциометрическим методом в пределах от 0,35 до 4,7 pNO3 в водных растворах.
Электроды рассчитаны для работы в качестве измерительных в паре со вспомогательным электродом сравнения, в комплекте с высокоомными иономерами.
Электроды предназначены для анализа почв, продукции растениеводства, пищевой промышленности; могут быть использованы в лабораторной практике и в различных отраслях промышленности, биологии, медицины. Допускается применение электродов в средах, образующих легко смываемые водой осадки, при условии периодической промывки электродов. Контролируемая среда не должна содержать ионов СЮ/, СЮ3’, Вг’ и Г, поверхностно активных веществ и органических растворителей.
В зависимости от системы и подключения к иономерам электроды выпускаются базовой модификации 3M-NO3-07 с наконечником и модификации 3M-NO3-07CP с вилкой кабельной.
Описание
Принцип действия электродов основан на ионообменном свойстве специальной мембраны, при погружении которой в водный раствор на ее поверхности устанавливается потенциал, величина которого пропорциональна логарифму активности нитратных ионов.
В зависимости от системы подключения к иономерам выпускаются модификации электродов 3M-NO3-07 с наконечником и ЭМ-МО3-07СР с вилкой кабельной.
Электроды в соответствии с рисунками 1 и 2 состоят из корпуса с приклеенной ионообменной мембраной, хлорсеребряного полуэлемента с выводным проводом, оканчивающимся наконечником для электрода 3M-NO3-07 или вилкой кабельной для электрода 3M-NO3-07CP. Внутренняя полость корпуса электрода заполняется специальным электролитом, содержащим ионы хлора и нитрата.
При первичной поверке знак поверки (оттиск поверительного клейма) наносится на паспорт электрода.
ЮММИМВММ
иимааи

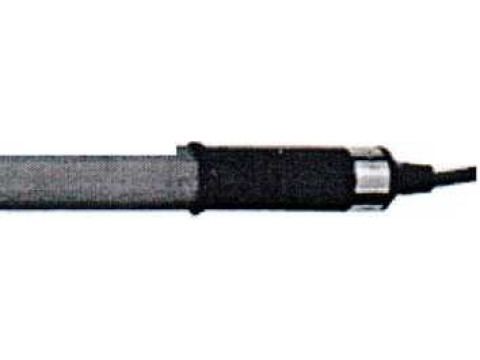

Рисунок 1 - Общий вид электрода мембранного 3M-NO3-07
Рисунок 2 - Общий вид электрода мембранного 3M-NO3-07CP
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблице 1.
Таблица 1
|
Характеристика электродов |
Значение |
|
Потенциал электродов в контрольном растворе KNO3 с концентрацией 1 • 10'3 моль/кг Н2О при температуре 25 °C относительно насыщенного хлорсеребряного электрода сравнения, мВ |
198 ± 15 |
|
Электрическое сопротивление электродов при температуре 25 °C, кОм |
50-1000 |
|
Разность между потенциалом, установившимся за 30 с, и равновесным потенциалом, мВ, не более |
±6 |
|
Отклонение нитратной характеристики электродов от линейности в пределах от 0,35 до 4,7 pNOs при температуре от 5 °C до 50 °C и нормальном атмосферном давлении, мВ, не более |
±12 |
|
Крутизна нитратной характеристики электродов (St, мВ/рМОз) не менее: - при 5 °C - при 25 °C - при 50 °C |
49,7 53,3 57,7 |
|
Изменение потенциала электродов в растворе с постоянной концентрацией ионов NO3- 1 • 10‘2 моль/кг Н2О при изменении pH раствора от 2,0 до 9,0, мВ, не более |
±6 |
|
Электроды селективны в присутствии следующих ионов при превышении их концентрации над концентрацией ионов NO3~, в раз: СГ ; НСОз’; СН3СОСГ; F”hSO42'. Отклонение потенциала электродов в растворе с мешающим ионом от потенциала в чистом растворе, мВ, не более |
100 500 500 1000 ±15 |
Основные технические характеристики
Основные технические характеристики приведены в таблице 2.
Таблица 2
|
Характеристика электродов |
Значение |
|
Температура анализируемой среды, °C |
от 5 до 50 |
|
Вероятность безотказной работы электродов за наработку 1000 ч, не менее |
0,9 |
|
Средний ресурс электродов, ч |
1000 |
|
Габаритные размеры электродов, мм, не более Длина выводного проводника, мм, не менее |
013 х 135 650 |
|
Масса электродов, г, не более - для ЭМ-ИОз-07; - для 3M-NO3-07CP |
40 65 |
Комплектность
В комплект поставки входит:
- электрод - от 1 до 2 шт. в зависимости от заказа;
- паспорт - 1 экз.;
- упаковка - 1 шт.
Руководство по эксплуатации с разделом «Методика поверки» поставляется по требованию потребителя на партию электродов.
Место нанесение знака утверждения типа средств измерений
Знак утверждения типа наносят на титульный лист паспорта электродов типографским способом.
Поверка
Поверка электродов мембранных ЭМ-ЪЮз-07,ЭМ-МОз-07СР проводится в соответствии с МП ГМ 139-02 с изменением 1. Электроды стеклянные лабораторные ЭСЛ-51-07 (ЭСЛ-51-07СР), электроды мембранные ЭМ-1-01 (ЭМ-1-01 СР), ЭМ-CN-Ol (ЭМ-CN-OICP), ЭМ-С1-01 (ЭМ-С1-01СР), 3M-NO3-07 (3M-NO3-07CP). Методика поверки.
Перечень основных средств поверки
- иономер типа И-160, диапазон измерения от минус 3000 до плюс 2000 мВ, дискретность 0,1 мВ, погрешность измерения ±1,0 мВ;
- электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-01 поГОСТ 17792;
- термометры ртутные стеклянные лабораторные ТЛ-4, предел измерения от 0 °C до 55 °C, цена деления 0,1 °C;
- тераомметр типа Е6-13А, диапазон измерений от 10 до 1014 Ом, основная погрешность ±10,0 %.
Прослеживаемость передачи единицы физической величины (Вольт) обеспечивается действующими поверочными (калибровочными) схемами до национальных эталонов Республики Беларусь.
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений
ТУ РБ 05796587.008-97. Электроды мембранные 3M-NO3-07. Технические условия.
МП ГМ 139-02 (изм.2). Электроды стеклянные лабораторные ЭСЛ-51-07 (ЭСЛ-51-07СР), электроды мембранные ЭМ-1-01 (ЭМ-1-01 СР), ЭМ-CN-Ol (ЭМ-CN-OICP), ЭМ-С1-01 (ЭМ-С1-01СР), 3M-NO3-07 (ЭМ-ЫО3-07СР). Методика поверки.
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя
Электроды мембранные ЭМ-КЮ3-07, 3M-NO3-07CP соответствуют требованиям ТУ РБ 05796587.008-97.
Межповерочный интервал между государственными поверками - не более 12 месяцев.
