Преобразователи аналоговых сигналов измерительные НПТ
| Номер в ГРСИ РФ: | РБ 03 10 4991 21 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО «Производственное Объединение ОВЕН», г. Москва |
Преобразователи аналоговых сигналов измерительные НПТ (далее - преобразователи) предназначены для измерений и преобразований аналоговых сигналов в виде силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 и термопреобразователей сопротивления по ГОСТ 6651-2009) в унифицированные сигналы силы и (или) напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4991 21 |
| Наименование | Преобразователи аналоговых сигналов измерительные НПТ |
| Год регистрации | 2021 |
| Номер сертификата | 14191 |
| Дата регистрации | 2021-06-01 |
| Срок действия | 2025-02-17 |
| Получатель сертификата | ООО "Производственное Объединение ОВЕН", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Производственное Объединение ОВЕН"
Адрес: 2-я ул. Энтузиастов, д. 5, корп. 5, г. Москва, 111024
Контакты: тел. (495) 221-60-64; факс: (495) 728-41-45, support@owen.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку преобразователей, в т.ч. находящихся в эксплуатации, проводить по КУВФ.405541.001МП с изменением №1 «Преобразователи аналоговых сигналов измерительные НПТ. Методика поверки», утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства: ООО "Производственное Объединение ОВЕН" (номер реестра - №1436, шифр поверительного клейма - ВПН)(НТК №10-12); ООО "Завод №423", г. Богородицк Тульской обл., Россия (аттестат аккредитации - №РОСС RU.0001.310261, шифр поверительного клейма - ГМД)(НТК №01-16). |
Поверители
Скачать
|
Описание типа РБ 03 10 4991 21 [2013-01-14]
rb-03-10-4991-21_2013-01-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4991 21 [2016-05-20]
rb-03-10-4991-21_2016-05-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4991 21 [2021-06-01]
rb-03-10-4991-21_2021-06-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи аналоговых сигналов измерительные НПТ (далее - преобразователи) предназначены для измерений и преобразований аналоговых сигналов в виде силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 и термопреобразователей сопротивления по ГОСТ 6651-2009) в унифицированные сигналы силы и (или) напряжения постоянного тока.
Описание
Принцип действия преобразователей основан на измерении аналоговых входных сигналов, получаемых от первичных преобразователей (датчиков) различных физических величин в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), дальнейшей его обработке микропроцессором и последующем преобразовании на цифро-аналоговом преобразователе (ЦАП) в аналоговый сигнал силы и (или) напряжения постоянного тока.
Преобразователи являются микропроцессорными переконфигурируемыми (потребителем) устройствами.
Преобразователи выпускаются в разных исполнениях, отличающихся друг от друга конструкцией корпуса, типом датчика входного сигнала, числом каналов преобразования, видом выходного аналогового сигнала, общепромышленным или взрывозащищенным исполнением.
Конструктивно преобразователи выполнены в пластмассовых корпусах для крепления на DIN-рейку (ППТ-1 и НПТ-1К), для монтажа в соединительную головку первичного преобразователя (НПТ-2) или для монтажа в соединительную головку первичного преобразователя типа В по стандарту DIN 43729 (НПТ-3). Па корпусе преобразователей имеются разъемы для подключения источника питания и входных/выходных цепей.
Конструкция преобразователей не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Информация о возможных исполнениях преобразователей приведена в структуре условного обозначения, представленного на рисунке 1.
НПТ - X. X. X. X - X
Тип корпуса
Тип датчика входного сигнала
Число каналов
преобразования
Выходной сигнал преобразователя
Маркировка взрывозащиты
Тип корпуса:
1 - для крепления на DIN-рейку;
1К - для крепления на DIN-рейку компактный;
2 - для монтажа в соединительную головку;
3 - для монтажа в соединительную головку типа В по стандарту DIN43729.
Тип датчика входного сигнала:
- по спецификации ООО «Производственное Объединение ОВЕН»
Число каналов преобразования:
1 - один;
2 - два.
Выходной сигнал преобразователя:
1 - сила постоянного тока от 4 до 20 мА, от 0 до 20 мА;
2 - сила постоянного тока от 4 до 20 мА;
3 - сила постоянного тока от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА; напряжение постоянного тока от 0 до 5 В, от 0 до 10 В, от 2 до 10 В.
Маркировка взрывозащиты:
Ех - взрывозащищепное исполнение;
при отсутствии - общепромышленное исполнение.
Фотографии общего вида преобразователей приведены на рисунках 2 и 3.

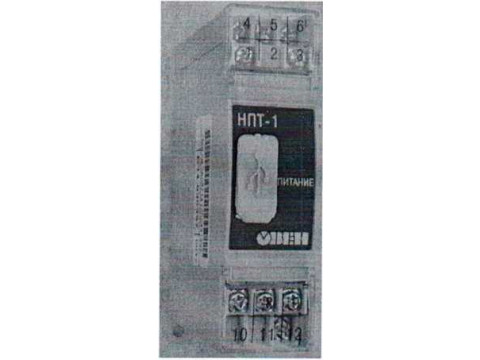

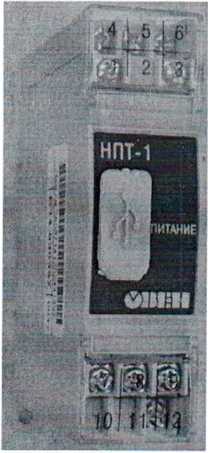

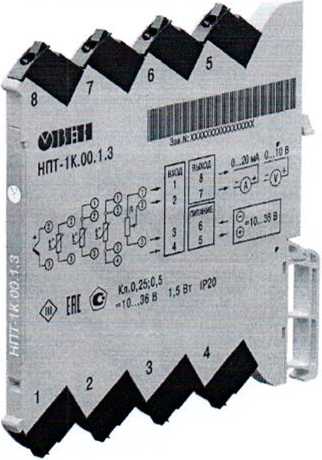

НПТ-1 НПТ-1К
Рисунок 2 - Общий вид преобразователей для крепления на DIN-рейку
НПТ-2
НПТ-З
Рисунок 3 - Общий вид преобразователей для монтажа в соединительную головку
Программное обеспечение
Программное обеспечение (ПО) преобразователей состоит из встроенного ПО, которое необходимо для их функционирования. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные ПО приведены в таблицах 1 - 6.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-1 |
|
Идентификационное наименование ПО |
npOl m32u4 vO 915.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-1 Ех |
|
Идентификационное наименование ПО |
NP01EV10.HEX |
|
Номер версии (идентификационный номер) ПО |
не ниже 10.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-1 К |
|
Идентификационное наименование ПО |
ПО embSoft NPT-1K vl.07.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.07 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
11аименование ПО |
НПТ-2 |
|
Идентификационное наименование ПО |
NPT02 v2 00.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 5
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-3 |
|
Идентификационное наименование ПО |
ПО embSoft NPT3 v2.05.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.05 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 6
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-ЗЕх |
|
Идентификационное наименование ПО |
ПО embSoft NPT3Ex v2.09.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.09 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных сред.
Технические характеристики
Метрологические характеристики, диапазоны преобразований при работе с соответствующими первичными преобразователями, минимальные интервалы диапазонов преобразований, диапазоны выходного сигнала и пределы допускаемых основных приведенных погрешностей преобразования приведены в таблицах 7 - 10. Основные технические характеристики преобразователей приведены в таблице 11.
|
Таблица 7 - Метрологические характеристики |
НПТ-1 | |||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной(от диапазона измерений) погрешности преобразования. % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||
|
50П (а=0,00391 °C-1) |
от -200 до +850 °C* |
100 °C |
от 0 до 20 мА от 4 до 20 мА |
±0,25 |
|
100П (а=0,00391 °C"1) |
от -200 до +850 °C* |
100 °C | ||
|
500П (а=0,00391 °C’1) |
от -200 до +850 °C |
100 °C | ||
|
1000П (а=0,00391 °C’1) |
от -200 до +850 °C |
100 °C | ||
|
Pt50 (а=0,00385 °C'1) |
от -200 до +850 °C* |
100 °C | ||
|
Pt 100 (а=0,00385 °С“‘) |
от-200 до +850 °C* |
100 °C | ||
|
Pt 1000 (а=0,00385 °С~') |
от-200 до +850 °C |
100 °C | ||
|
50М (а=0,00428 °C”1) |
от-180 до +200 °C |
50 °C | ||
|
100М (а=0,00428 °C’1) |
от -180 до +200 °C |
50 °C | ||
|
Си50 (а =0,00426 °C"') |
от -50 до +200 °C |
50 °C | ||
|
Си 100 (а=0,00426 °C”1) |
от -50 до +200 °C |
50 °C | ||
|
100Н (а=0,00617°С-1) |
от-60 до +180 °C |
50 °C | ||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||||
|
ТВР (А-1) |
от 0 до +2500 °C |
600 °C |
от 0 до 20 мА от 4 до 20 мА |
±0,5 |
|
ТВР (А-2) |
от 0 до +1800 °C |
400 °C | ||
|
ТВР (А-3) |
от 0 до +1800 °C |
400 °C | ||
|
ТПР (В) |
от +200 до +1800 °C |
1200 °C | ||
|
ТЖК (J) |
от -200 до +1200 °C |
200 °C | ||
|
ТХА (К) |
от -200 до +1300 °C |
400 °C | ||
|
ТХК (L) |
от -200 до +800 °C |
200 °C | ||
|
ТИН (N) |
от -200 до +1300 °C |
400 °C | ||
|
ТПП (R.) |
от 0 до +1750 °C |
600 °C | ||
|
ТПП (S) |
от 0 до +1750 °C |
600 °C | ||
|
ТМК (Т) |
от -200 до +400 °C |
200 °C | ||
|
* - только для преобразователей в общепромышленном исполнении. Для преобразователей во взрывозащищенном исполнении от-200 до +750 °C. | ||||
Таблица 8 - Метрологические характеристики НПТ-1К
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||
|
50П (а=0,00391 °C"1) |
от -200 до +850 °C |
100 °C |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10В от 2 до 10В |
±0,25 |
|
100П(а=0,00391 °C-1) |
от -200 до +850 °C |
100 °C | ||
|
500П (а=0,00391 °C’1) |
от -200 до +850 °C |
100 °C | ||
|
1000П (а=0,00391 °C-1) |
от -200 до +850 °C |
100 °C | ||
|
Pt50 (а=0,00385 °C"1) |
от -200 до +850 °C |
100 °C | ||
|
PH00 (а=0,00385 °C’1) |
от -200 до +850 °C |
100 °C | ||
|
Pt500 (а=0,00385 °C’1) |
от -200 до +850 °C |
100 °C | ||
|
Pt 1000 (а=0,00385 °C-1) |
от -200 до +850 °C |
100 °C | ||
|
50М (а=0,00428 °C’1) |
от-180 до +200 °C |
50 °C | ||
|
100М (а=0.00428 °C”1) |
от-180 до +200 °C |
50 °C | ||
|
Си50 (а =0,00426 °C1) |
от -50 до +200 °C |
50 °C | ||
|
Си 100 (а=0,00426 °C’1) |
от -50 до +200 °C |
50 °C | ||
|
100Н (а=0,00617°С~') |
от-60 до +180 °C |
50 °C | ||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||||
|
TBP(A-l) |
от 0 до +2500 °C |
600 °C |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10В от 2 до 10В |
±0,5 |
|
ТВР (А-2) |
от 0 до +1800 °C |
600 °C | ||
|
ТВР (А-3) |
от 0 до +1800 °C |
600 °C | ||
|
ТПР (В) |
от +200 до +1800 °C |
1200 °C | ||
|
ТЖК (J) |
от -200 до +1200 °C |
500 °C | ||
|
ТХА (К) |
от -200 до +1300 °C |
500 °C | ||
|
ТХК (L) |
от -200 до +800 °C |
400 °C | ||
|
ТНН (N) |
от -200 до +1300 °C |
500 °C | ||
|
ТПП (R) |
от Одо+1750 °C |
600 °C | ||
|
ТПП (S) |
от Одо+1750 °C |
600 °C | ||
|
ТМК (Т) |
от -200 до +400 °C |
400 °C | ||
|
Термоэлектрические преобразователи | ||||
|
TypL |
от -200 до +900 °C (от -8,15 до +53,14 мВ) |
400 °C |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10В от 2 до 10В |
±0,5 |
|
Сигналы сопротивления | ||||
|
Потенциометр (R < 1000 Ом) |
от 0 до 1000 Ом |
100 Ом |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10В от 2 до 10В |
±0,25 |
|
Сопротивление |
от 0 до 1000 Ом |
100 Ом | ||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Унифицированные сигналы по ГОСТ 26.011-80 | ||||
|
Сила постоянного тока |
от 0 до 5 мА |
5 мА |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10В от 2 до 10В |
±0,25 |
|
от 0 до 20 мА |
20 мА | |||
|
от 4 до 20 мА |
16 мА | |||
|
Напряжение постоянного тока |
от 0 до 1 В |
1 В | ||
|
от 0 до 5 В |
5 В | |||
|
от 0 до 10В |
10В | |||
|
Таблица 9 - Метрологические характеристики |
НПТ-2 | |||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||
|
100П (а=0,00391 °C'1) |
от-100 до +500 °C |
100 °C |
от 4 до 20 мА |
±0,25 |
|
Pt 100 (а=0,00385 °C-1) |
от-100 до +500 °C |
100 °C | ||
|
50М (а=0,00428 °C’1) |
от-50 до+180 °C |
50 °C | ||
|
100М (а=0,00428 °C-') |
от -50 до +180 °C |
50 °C | ||
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||||
|
ТХА (К) |
от-40 до +1300 °C |
400 °C |
от 4 до 20 мА |
±0,5 |
|
ТХК (L) |
от -40 до +800 °C |
400 °C | ||
Таблица 10 - Метрологические характеристики НПТ-3
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||
|
50П (а=0,00391 °C’1) |
от -200 до +850 °C * |
100 °C |
от 4 до 20 мА |
±0,25 |
|
100П (а-0,00391 °C1) |
от-200 до +850 °C * |
100 °C | ||
|
500Г1 (а=0,00391 °C’1) |
от-200 до +850 °C |
100 °C | ||
|
1000П (а=0,00391 °C’1) |
от -200 до +850 °C |
100 °C | ||
|
Pt50 (а=0,00385 °C”1) |
от -200 до +850 °C * |
100 °C | ||
|
РН 00 (а=0,00385 °C’1) |
от -200 до +850 °C * |
100 °C | ||
|
Pt500 (а=0,00385 °С~') |
от -200 до +850 °C |
100 °C | ||
|
РН000 (а=0,00385 °C”1) |
от -200 до +850 °C |
100 °C | ||
|
50М (а=0,00428 °C-1) |
от-180 до+200 °C |
50 °C | ||
|
100М (а=0,00428 °C"') |
от-180 до +200 °C |
50 °C | ||
|
Си50 (а =0,00426 °C’1) |
от -50 до +200 °C |
50 °C | ||
|
Си 100 (а=0,00426 °C"1) |
от -50 до +200 °C |
50 °C | ||
|
100Н (а=0,00617°С-1) |
от-60 до +180 °C |
50 °C | ||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования. % |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||||
|
TBP(A-l) |
от 0 до +2500 °C |
600 °C |
от 4 до 20 мА |
±0,5 |
|
ТВР (А-2) |
от 0 до +1800 °C |
400 °C | ||
|
ТВР (А-3) |
от 0 до +1800 °C |
400 °C | ||
|
ТПР (В) |
от +200 до +1800 °C |
1200 °C | ||
|
ТЖК (J) |
от-200 до+1200 °C |
200 °C | ||
|
ТХА (К) |
от-200 до+1300 °C |
400 °C | ||
|
ТХК (L) |
от -200 до +800 °C |
200 °C | ||
|
ТНН (N) |
от-200 до +1300 °C |
400 °C | ||
|
ТПП (R) |
от 0 до +1750 °C |
600 °C | ||
|
ТПП (S) |
от 0 до +1750 °C |
600 °C | ||
|
ТМК (Т) |
от -200 до +400 °C |
200 °C | ||
|
* - только для преобразователей во взрывозащищенном исполнении. Для преобразователей в общепромышленном исполнении от-200 до +750 °C. | ||||
Таблица 11 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Предел допускаемой дополнительной приведенной погрешности преобразователя при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °C включ.) в диапазоне рабочих условий эксплуатации, на каждые 10 °C изменения температуры окружающего воздуха, от предела допускаемой основной приведенной погрешности, не более |
0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха (при температуре окружающего воздуха +35 °C), % - атмосферное давление, кПа |
от -40 до +85 (до +70 для НПТ-1 К) до 95 от 84,0 до 106,7 |
|
Напряжение питания постоянного тока, В: - НПТ-1, НПТ-2, НПТ-3 - НПТ-1.Ех - НПТ-1 К - НПТ-3.Ех |
от 12 до 36 (номинальное 24) от 18 до 36 (номинальное 24) от 10 до 36 (номинальное 24) от 12 до 35 (номинальное 24) |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры, мм, не более: НПТ-1 - высота - ширина |
НО 27 |
|
Наименование характеристики |
Значение |
|
- глубина |
76 |
|
НПТ-1К | |
|
- высота |
113 |
|
- ширина |
6,1 |
|
- глубина |
115 |
|
НПТ-2 | |
|
- высота |
13 |
|
- диаметр |
45 |
|
НПТ-3 | |
|
- высота |
18,1 |
|
- диаметр |
44 |
|
Маркировка взрывозащиты: | |
|
- НПТ-1.Ех |
Ex ia Ga ПС, Ex ib Gb ПС, |
|
Ex ic Gc IIC | |
|
- НПТ-1 К.Ех |
Ex ia Ga ПС |
|
- НПТ-З.Ех |
OEx ia ПС T6...T4 Ga X |
|
Степень защиты корпуса по ГОСТ 14254-2015: | |
|
- НПТ-1, НПТ-1 К |
IP20 |
|
- НПТ-2 |
1P40 |
|
- НПТ-3 |
IP30 |
|
Средняя наработка на отказ, ч |
50 000 |
|
Средний срок службы, лет |
12 |
Знак утверждения тина
наносится на корпус преобразователя при помощи наклейки или другим способом, не ухудшающим качества преобразователя, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 12 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь аналоговых сигналов измерительный НПТ-Х.Х.Х.Х-Х |
Согласно ТУ |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.405541.002РЭ «Преобразователи аналоговых сигналов измерительные НПТ-1. Руководство по эксплуатации» КУВФ.405541.013РЭ «Преобразователи аналоговых сигналов измерительные НПТ-1 К. Руководство по эксплуатации» КУВФ.405541.003РЭ «Преобразователи аналоговых сигналов измерительные НПТ-2. Руководство по эксплуатации» КУВФ.405541.004РЭ «Преобразователи аналоговых сигналов измерительные НПТ-3. Руководство по эксплуатации» |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Паспорт и Гарантийный талон |
КУВФ.405541.002ПС «Преобразователи аналоговых сигналов измерительные НПТ-1. Паспорт» КУВФ.405541.01ЗПС «Преобразователи аналоговых сигналов измерительные НПТ-1 К. Паспорт» КУВФ.405541.003ПС «Преобразователи аналоговых сигналов измерительные НПТ-2. Паспорт» КУВФ.405541.004ПС «Преобразователи аналоговых сигналов измерительные НПТ-3. Паспорт» |
1 экз. |
|
Компакт-диск с ПО |
- |
1 шт. |
|
Методика поверки |
КУВФ.405541.001 МП «Преобразователи аналоговых сигналов измерительные НПТ. Методика поверки» с изменением № 1 |
1 экз. |
Поверка
осуществляется по документу КУВФ.405541.001 МП «Преобразователи аналоговых сигналов измерительные НПТ. Методика поверки» с изменением № 1, утвержденному
ФГУП «ВНИИМС» 25.04.2019 г.
Основные средства поверки:
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный номер в Федеральном информационном фонде 20580-06);
Термометр ртутный стеклянный лабораторный ТЛ-4 (Регистрационный № 303-91);
Магазин сопротивления Р4831 (Регистрационный № 6332-77);
Магазин сопротивлений МСР-63 (Регистрационный № 2042-65);
Мера электрического сопротивления постоянного тока многозначная МС 3070М (Регистрационный № 64073-16);
Источник питания постоянного тока Б5-44А (Регистрационный № 5964-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерении приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
КУВФ.405541.001ТУ Преобразователи аналоговых сигналов измерительные НПТ. Технические условия
Смотрите также
