Анализаторы АНКАТ-7655, АНКАТ 7655-01, АНКАТ 7655-02, АНКАТ 7655-03, АНКАТ 7655-04, АНКАТ 7655-05, АНКАТ 7655-06

Условное наименование и обозначение анализаторов

Тип анализаторов, режим работы

Состав        Степень защиты по

анализаторов      ГОСТ 14254-2015

Тип датчика

АНКАТ 7655 ИБЯЛ.413411.025

Стационарный, непрерывный режим работы

Модуль анализатора         1Р54

БД                1Р54

АНКАТ 7655-01 ИБЯЛ.413411.025-01

БПИ               IP54

БОП               1Р54

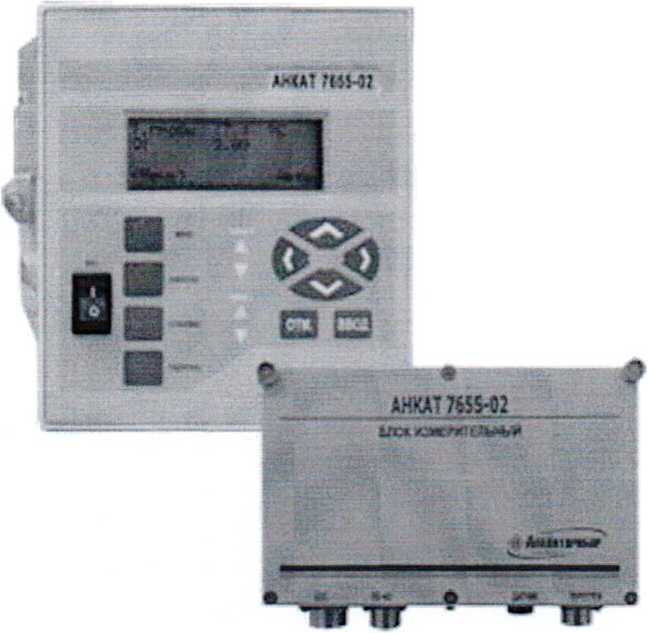

АНКАТ 7655-02 ИБЯЛ.413411.025-02

БОС               IP30

БИ                 1Р54

Датчик               IP54

амперометрический (погружная часть 1РХ8)

Проточны?

АНКАТ 7655-03 ИБЯЛ.413411.025-03

БИ                1Р54

Датчик               1Р54

амперометрический (погружная часть IPX8)

АНКАТ 7655-04

ИБЯЛ.413411.025-04

Переносной, периодический режим работы

БИ                IP54

Датчик               IP54

амперометрический (погружная часть IPX8)

Проточный

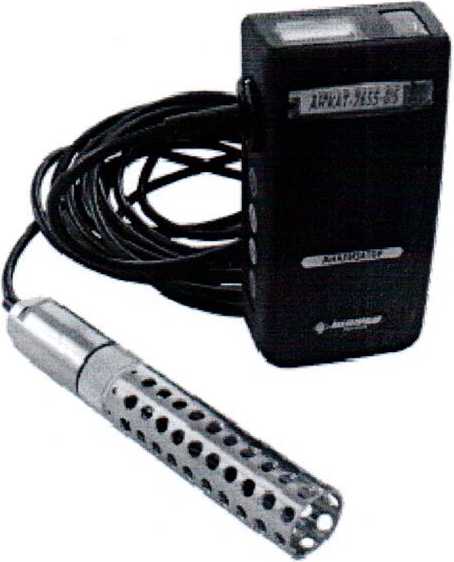

АНКАТ 7655-05 ИБЯЛ.413411.025-05

БИ                IP54

Блок датчика           IPX7

Погружной

АНКАТ 7655-06 ИБЯЛ.413411.025-06

БИ                IP54

Ячейка электрохимическая         IPX7

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентифика-цииронный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

ПО анализаторов АНКАТ-7655-02

БОС

А7655-02

4.00

55ЕС

CRC-16

ПИ

А7655-02

4.00

1EED

CRC-16

ПО анализаторов АНКАТ-7655-03

А7655-03

4.00

1EED

CRC-16

ПО анализаторов АНКАТ-7655-04

А7655-04

4.00

2А42

CRC-16

ПО анализаторов

АНКАТ-7655-05

А7655-05

4.00

3522

CRC-16

ПО анализаторов АНКАТ-7655-06

Наименование характеристики

Значение

Диапазоны измерения, пределы допускаемой основной погрешности, участок диапазона

измерения, в котором нормируется основная погрешность, приведены в таблице 5

Пределы дополнительных погрешностей при изменении:

- температуры анализируемой водной среды, в долях от пределов допускаемой основной погрешности, не более:

- для АНКАТ 7655 на каждые 10 °C:

а) для диапазона (0-50) мкг/дм3

0,3

б) для диапазона (0-100) мкг/дм3

0.4

в) для диапазона (0-1000) мкг/дм3

0,8

-для АНКАТ 7655-01:

а) в диапазоне температур от 10 до 20 °C

1

б) в диапазоне температур от 20 до 50 °C на каждые 10 °C

0.6

- для АНКАТ 7655-02, -03, -04 на каждые 5 °C

0,3

- для АНКАТ 7655-05, -06 на каждые 5 °C

0,8

в) атмосферного давления на каждые 3,3 кПа (25 мм рт.ст.)

0,2

Анализаторы соответствуют требованиям к основной погрешности измерений при отклонении положения его блоков от вертикали на угол, не более:

- для АНКАТ 7655, -01,-02, -03

20°

- для АНКАТ 7655-04, -05, -06

90°

Унифицированный выходной токовый сигнал анализаторов по ГОСТ 26.011-80, мА:

-для АНКАТ 7655,-01

от 0 до 5 и

-для АНКАТ 7655-02,-03

от 4 до 20

от 4 до 20

Поминальная функция преобразования анализаторов АНКАТ 7655, -01, -02, -03

I — 1н + КПАВХ*

Время прогрева анализаторов должно быть, мин, не более: -для АНКАТ 7655,-01

15

-для АНКАТ 7655-02,-03

60

-для АНКАТ 7655-04

10

-для АНКАТ 7655-05,-06

3

Предел допускаемого времени установления показаний КРК Тод для анализаторов АНКАТ7655, -01, -02, -03, -04 при температуре анализируемой водной среды (20 ± 2) °C, мин, не более

2

Предел допускаемого времени установления показаний КРК Тод для анализаторов АНКАТ 7655-05, -06 при одновременном перепаде концентрации и температуры, мин, не более

3

Предел допускаемого времени установления показаний по каналу измерения температуры Тод для анализаторов АНКАТ 7655-05. мин, не более

3

Допускаемый интервал времени работы анализаторов без корректировки показаний, суток, не менее:

-для АНКАТ7655,-05.-06

30

- для АНКАТ 7655-02, -03, -04

90

-для АНКАТ 7655-01

1 год

мерений

Условное наименование анализаторов

Участок диапазона измерения, мкг/дм3

Коэффициент преобразования, К„, мкг для унифицированного выходного токового сигнала

от 0 до 5 мА

от 4 до 20 мА

АНКАТ 7655

АНКАТ 7655-01

0-50

0,1

0,32

0-100

0,05

0,16

0-1000

0,005

0,016

АНКАТ 7655-02

АНКАТ 7655-03

от 0 до 20

-

0,8

от 0 до 200

-

0,08

от 0 до 2000

-

0,008

во всем диапазоне

-

0,0016

Условное наименование анализаторов

Канал измерения

Единица физической величины

Диапазон измерений

Пределы допускаемой основной погрешности

абсолютной Ад

приведенной Уд, %

АНКАТ 7655

о2

мкг/дм3

от 0 до 50

-

± 15

от 0 до 100

-

±10

от 0 до 1000

-

±5

АНКАТ 7655-01

О2

мкг/дм3

от 0 до 100

±(4+0,02 Авх)

-

АНКАТ 7655-02

02

мкг/дм3

от 0 до 10000

±(3+0,04Авх)

-

АНКАТ 7655-03

02

мкг/дм3

АНКАТ 7655-04

О2

мкг/дм3

АНКАТ 7655-05

02

мг/дм3

от 0 до 20

-

±4

т

°C

от 0 до 40

±0,5

АНКАТ 7655-06

02

мг/дм3

от 0 до 20

±4

Примечания:

1 Авх - значение массовой концентрации растворенного в анализируемой водной среде кислорода на входе анализатора, мкг/дм3;

2 Анализаторы АНКАТ 7655-02, -04 обеспечивают индикацию температуры анализируемой воды в диапазоне от 0 до 50 °C.

Наименование характеристики

Значение

Электрическое питание анализаторов осуществляется:

- АНКАТ 7655 - от источника постоянного тока напряжением, В

- АНКАТ 7655-01, -02 - от сети переменного тока:

а) частотой, Ги

б) напряжением. В

- АНКАТ 7655-03 - от источника постоянного тока напряжением, В

- АНКАТ 7655-04. -05, -06 - от встроенной аккумуляторной батареи.

от 22 до 36

50 ± 1

220+22.зз от 10 до 36

Мощность, потребляемая анализаторами, не более:

- при питании от сети переменного тока для АНКАТ 7655-01. -02. В А

- при  питании  от  источника  напряжения  постоянного  тока  для

АНКАТ 7655-03, Вт

- при  питании  от  источника  напряжения  постоянного  тока  для

АНКАТ 7655, Вт

10

5

6

По устойчивости к воздействию синусоидальной вибрации анализаторы относятся по ГОСТ Р 52931-2008 к группе:

-АНКАТ 7655.-01

- АНКАТ 7655-02, -03, -04, -05, -06

N1

N2

По устойчивости к воздействию климатических факторов анализаторы соответствуют по ГОСТ 15150-69 исполнению:

- АНКАТ 7655, -01, -02, -03, -04, -06

- АНКАТ 7655-05

для работы в диапазоне температур согласно таблице 1.

УХЛ 4.2

УХЛ 1.1

Условия эксплуатации анализаторов:

- диапазон температуры окружающей среды, °C:

а) для АНКАТ 7655,-01

б) для AI IKAT 7655-02, -03, -04

в) для АНКАТ 7655-05

г) для АНКАТ7655-06

- диапазон атмосферного давления, кПа

- диапазон относительной влажности воздуха, %:

а) для АНКАТ 7655, -01 при температуре 25 °C

б) для АНКАТ 7655-02, -03, -04, -05, -06 при температуре 35 °C

- массовая концентрация пыли, г/м3, не более

- окружающая среда

- синусоидальная вибрация с частотой от 10 до 55 Гц и амплитудой, мм, не боле

а) для АНКАТ 7655, -01

б) для АНКАТ 7655-02, -03, -04, -05, -06

от 10 до 45

от 5 до 50

от - 20

до + 40

от 5 до 40 от 84 до 106,7

от 30 до 95

от 30 до 98

10'3

невзрывоопасная

0,15

0,35

Параметры анализируемой водной среды:

- диапазон температуры анализируемой водной среды, 0 С: а) для АНКАТ 7655,-01

б) для АНКАТ 7655-02, -03, -04

в) для АНКАТ 7655-05, -06

- водородный показатель анализируемой воды pH

- расход анализируемой водной среды, дм3/ч:

а) для АНКАТ 7655.-01

б) для АНКАТ 7655-02, -03, -04

- избыточное давление, кПа, не более:

а) для АНКАТ 7655-02, -03, -04

б) для АНКАТ 7655-05, - 06

от 10 до 50

от 0 до 50

от 0 до 40

от 4 до 12

от 8 до 50

от 0,3 до 0,6

1

101,3

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее:

-для АНКАТ 7655,-01

- для АНКАТ 7655-02, -03, -04, -05, -06

15000

25000

Назначенный срок службы, лет, не менее

10

Анализаторы соответствуют требованиям к электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014, для использования в промышленной электромагнитной обстановке

Анализаторы соответствуют требованиям к низковольтному оборудованию по ТР ТС 004/2011.

Степень защиты каждого из блоков анализаторов по ГОСТ 14254-2015 приведена в таблице 1.

Габаритные размеры и масса составных частей анализаторов приведены в таблице 7

Условное наименование анализатора

Наименование составных частей

Габаритные размеры, мм, не более

Масса, кг, не более

высота

ширина

длина

АНКАТ 7655

Модуль анализатора

250

65

145

0,95

БД

Диаметр 85

250

0,75

АНКАТ 7655-01

БПИ

250

65

145

1,3

БОП

390

90

310

з,з

АНКАТ 7655-02

БОС

165

190

145

0,4

БИ

136

45

190

0,3

Датчик

амперометрический

Диаметр 36

170

0.75

АНКАТ 7655-03

БИ

136

45

190

0,4

Датчик

амперометрический

Диаметр 36

170

0,3

АНКАТ 7655-04

БИ

215

50

НО

0,4

Датчик

амперометрический

Диаметр 36

170

0,3

АНКАТ 7655-05

БИ

130

40

65

0,3

Блок датчика

Диаметр 24

155

0,3

АНКАТ 7655-06

БИ

130

40

65

о,з

Ячейка

электрохимическая

Диаметр 16

120

0,1

Наименование

Обозначение

Количество

Анализаторы АНКАТ 7655

Согласно исполнению

1 шт.

Ведомость эксплуатационных документов

ИБЯЛ.413411.025 ВЭ

1 экз.

Комплект эксплуатационных документов

Согласно ИБЯЛ.413411.025 ВЭ

1 компл.

Комплект ЗИП

Согласно исполнению

1 компл.
