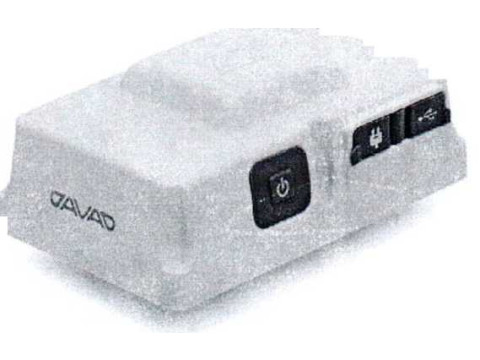

ГНСС-приемники спутниковые геодезические многочастотные ТРИУМФ-2
| Номер в ГРСИ РФ: | РБ 03 01 5917 21 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "Джавад Джи Эн Эс Эс", г. Москва |
ГНСС-приемники спутниковые геодезические многочастотные ТРИУМФ-2 (далее -приемники) предназначены для измерений координат и геодезических определений относительного местоположения объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5917 21 |
| Наименование | ГНСС-приемники спутниковые геодезические многочастотные ТРИУМФ-2 |
| Год регистрации | 2021 |
| Номер сертификата | 14186 |
| Дата регистрации | 2021-06-01 |
| Срок действия | 2025-03-12 |
| Получатель сертификата | ООО "Джавад Джи Эн Эс Эс", г. Москва, Россиёская Федерация (RU) |
Производитель / Заявитель
ООО "Джавад Джи Эн Эс Эс"
Адрес: Чапаевский переулок, д. 3, г. Москва, 125057
Контакты: тел.: (495) 228-23-08, факс: (495) 228-23-10
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 2408-97. |
Поверители
Скачать
|
Описание типа РБ 03 01 5917 21 [2016-04-20]
rb-03-01-5917-21_2016-04-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5917 21 [2021-11-25]
rb-03-01-5917-21_2021-11-25.pdf
|
Скачать |
Описание типа
Назначение
ГНСС-приемники спутниковые геодезические многочастотные ТРИУМФ-2 (далее -приемники) предназначены для измерений координат и геодезических определений относительного местоположения объектов.
Описание
Конструктивно приемники выполнены в моноблочном варианте со встроенной GNSS-антенной. В компактном корпусе расположены аккумуляторная батарея, модуль беспроводной технологии Bluetooth®, многосистемная плата приемника. Приемники осуществляют непрерывный прием и обработку сигналов со спутников космических навигационных систем. Данные съемки накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через USB порт, а также через модуль беспроводного канала передачи данных Bluetooth® и WiFi. Имеется возможность подключать внешний источник электропитания.
На передней панели приемника располагаются индикаторы отображающие статус батареи, уровень активности модуля Bluetooth®, статус WiFi соединения, число отслеживаемых спутников, определение режима для текущего вида съемки, статус записи данных. На задней панели приемника находиться кнопка включения и выключения приемника, разъём для внешнего питания и порт USB. В нижней части приемника расположено крепление с резьбой 1/4-20".
Принцип действия приемников основан на параллельном приеме и обработке 216 измерительными каналами спутниковых сигналов космических навигационных систем ГЛОНАСС С/А, L2C, Pl, Р2; SBAS L1 и GPS С/А, Pl, Р2, L2C (L+M).
Встроенная антенна, оснащенная малошумящим усилителем (LNA), и радиочастотное устройство приемника соединены коаксиальным кабелем. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам. Процессор приемника контролирует процесс отслеживания сигнала.

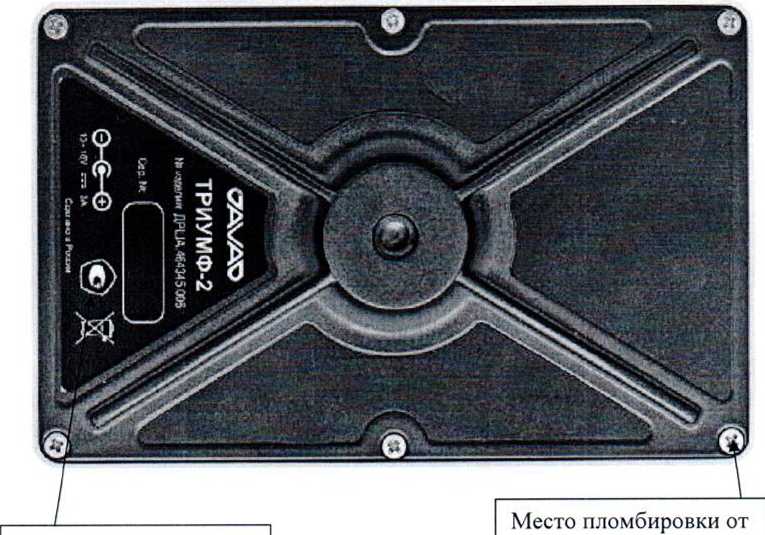

Внешний вид приемников с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.
Рисунок 1
Место нанесения знака несанкционированного
утверждения типа доступа
Рисунок 2
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее ПО) «TRIUMPH-2 firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется одна из программ: «J-FIELD RU EDITION» или «TRACY RU EDITION». В комплекте с приемниками поставляется также одна из программ постобработки: «JUSTIN RU EDITION» или «GIODIS RU EDITION». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
TRIUMPH-2 firmware |
J-FIELD EDITION |
TRACY RU EDITION |
JUSTIN RU EDITION |
GIODIS RU EDITION |
|
Номер версии (идентификационный номер) ПО |
3.6.0 и выше |
1.10.3 и выше |
2.2.0.2314 и выше |
2.107.142.31 и выше |
1.5.13.02 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | ||||
|
Алгоритм вычисления идентификатора ПО |
- | ||||
Влияние метрологически значимой части ПО на метрологические характеристики приемника не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приемников приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Частотный диапазон |
216 канала GPS/TJIOHACC/GALILEO, код и фаза несущей на частотах L1, L2 и в частотных диапазонах Fl, F2 |
|
Режимы «Статика» и «Быстрая статика» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: проекция на горизонтальную плоскость высотная компонента (диапазон длин базисов от 0,07 до 30 км) |
± 3(3 + 510'7D) ± 3(5 + 5-10'7D) Здесь и далее D - измеренная длина базиса в мм |
|
Режим «Кинематика с постобработкой» Пределы допускаемой абсолютной погрешности измерения длины базиса, мм: проекция на горизонтальную плоскость высотная компонента (диапазон длин базисов от 0,07 до 30 км) |
±3- (10+ 1,0 10'6D) ±3- (15 + l,510'6D) |
|
Режим «Кинематика в реальном времени (RTK)» Пределы допускаемой абсолютной погрешности измерения длины базиса, мм: проекция на горизонтальную плоскость высотная компонента (диапазон длин базисов от 0,07 до 30 км) |
±3- (10+ 1,0 10'6 D) ±3- (15+ l,510’6 D) |
|
Электропитание постоянного тока, В: -внутренний источник (Li-Ion аккумулятор) - внешний источник |
7,2 от 10 до 16 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
132 х 85 х 61 |
|
Масса, кг, не более |
0,56 |
|
Диапазон рабочих температур, °C |
от минус 30 до 55 |
Знак утверждения типа
наносится в виде наклейки на нижнюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 3. Таблица 3
|
Наименование |
Количество, шт. |
|
1 ГНСС-приемник спутниковый геодезический многочастотный ТРИУМФ-2 |
1 шт. |
|
2 Источник электропитания - преобразователь переменного напряжения 220 В в 12 В постоянного напряжения. 60 Вт |
1 шт. |
|
3 Кабель электропитания для источника электропитания (1,8 м) |
1 шт. |
|
4 Адаптер типа <ЕВРО> для кабеля электропитания |
1 шт. |
|
Наименование |
Количество, шт. |
|
5 Кабель электропитания для приемника с разъемами типа 1-3.5 plug/SAE (0,33 м) |
1 шт. |
|
6 Кабель электропитания - удлинитель SAE/SAE (1,8 м) |
1 шт. |
|
7 USB кабель (А на микро В) (1,0 м) | |
|
8 Адаптер для крепления на стандартном штативе (1/4-20 на 5/8-11) |
1 шт. |
|
9 Штатив геодезический |
1 шт. (по заказу) |
|
10 Трегер |
1 шт. (по заказу) |
|
11 Веха геодезическая |
1 шт. (по заказу) |
|
12 Внешний радиомодем НРТ435ВТ, НРТ404ВТ, НРТ401ВТ, JLink 3G |
1 шт. (по заказу) |
|
13 Контроллер полевой Victor, Victor-VS или Victor-LS |
1 шт. (по заказу) |
|
14 Программа TRACY RU или J-FIELD RU (предустановленна на контроллер) |
1 шт. (по заказу) |
|
15 Программное обеспечение JUSTIN RU или G1ODIS RU (на компакт-диске) |
1 шт. (по заказу) |
|
16 Руководство по эксплуатации ДРША. 464345.006РЭ (на компакт-диске) |
1 шт. |
|
17 Паспорт |
1 шт. |
Поверка
осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Основные средства поверки:
эталонные базисы длины 2-го разряда, пределы допускаемой погрешности ± 210'6 D мм, где D - длина базиса в миллиметрах;
рабочий эталон - тахеометр электронный TDA5005, per. № 19547-05, пределы допускаемой погрешности измерения углов ± 0,3", пределы допускаемой погрешности измерения расстояний ± 0,3 мм.
Проверка ПО осуществляется в соответствии с руководством по эксплуатации ДРША. 464345.006 РЭ.
Сведения о методах измерений
ГНСС-приемники спутниковые геодезические многочастотные ТРИУМФ-2.
Руководство по эксплуатации ДРША. 464345.006РЭ.
Нормативные документы
1 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
3 ГНСС-приемник спутниковый геодезический много частотный ТРИУМФ-2. Технические условия ДРША. 464345.006ТУ
Рекомендации к применению
Осуществление геодезической и картографической деятельности (в соответствии с пунктами 2.2 и 5 приложения № 2 приказа Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»).
