Колонки топливораздаточные "КВАНТ"

Назначение

Колонки топливораздаточные «КВАНТ» (далее - колонка) предназначены для измерения объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств и тару потребителей с учетом требований учетно - расчетных операций.

Описание

Принцип работы колонок основан па динамическом методе измерений в потоке количества топлива с помощью счетчика жидкости. Топливо из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в счетчик жидкости, из которого через рукава с раздаточным краном поступает в бак транспортного средства. Вращение вала счетчика жидкости при помощи генератора импульсов преобразуется в электрические импульсы, поступающие в блок индикации и управления «КВАНТ», где происходит измерение и преобразование количества импульсов в объем отпущенного топлива, далее полученное значение отображается на цифровом табло.

Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится на колонке (местно), либо дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.

Общий вид колонок приведен на рисунке 1.

Колонки состоят из следующих функциональных блоков: измерительного, информационно-заправочного и насосного.

Измерительный блок обеспечивает измерение объема топлива. Основным оборудованием измерительного блока являются: счетчик(и) жидкости объемного типа RSJ фирмы «Zhejiang Maide Machine Со., Ltd.», Китай; генератор(ы) импульсов (датчик(и) расхода) FBCGO-3 фирмы «Zhejiang Datiana Machine Со., Ltd.», Китай; электроуправляемые клапаны; фильтр (номинальная тонкость фильтрования 60 мкм, по заказу могут комплектоваться фильтрами 20 или 80 мкм). Общий вид измерительного блок представлен на рисунке 2.

Информационно-заправочный блок содержит блок индикации и управления «КВАНТ», индикаторы газа и напорные рукава с раздаточными кранами.

Блок индикации и управления «КВАНТ» обеспечивает:

- сбор и обработку результатов измерений;

- управление колонкой;

- управление режимом выдачи;

- отображение информации о заданной и отпущенной дозе;

- накопление суммарных данных об измеренном количестве топлива;

- аварийное отключение процесса выдачи топлива при возникновении нештатной ситуации.

Насосный блок обеспечивает подачу жидкости в измерительный модуль.

Колонка управляется пультом дистанционного управления или программным обеспечением АЗС.

Цифровое табло колонок, расположенное на блоке индикации и управления «КВАНТ», отображает информацию об объеме выданной дозы, а также ее стоимости и цене.

Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

Колонки выпускаются в следующих конструктивных исполнениях:

- с объединением всех функциональных блоков в единую конструкцию, размещается на заправочном островке автозаправочной станции;

- с раздельным исполнением функциональных блоков: измерительный и информационно-заправочный, размещаются на заправочном островке и насосного(-ных) блока(-ов), размещается (ых) вблизи резервуара (-ов) или погружных в резервуарах соответственно

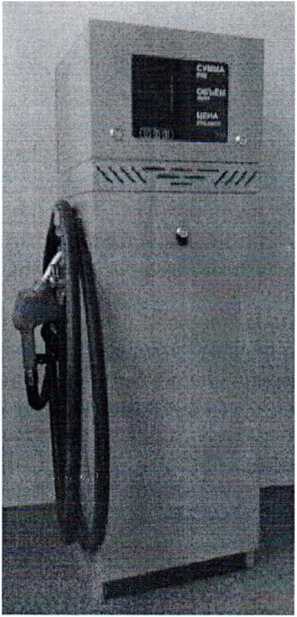

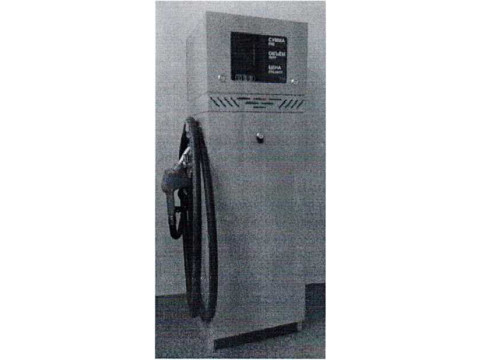

Рисунок 1 - Общий вид колонок топливораздаточных «КВАНТ»

Генератор импульсов

Счетчик жидкости

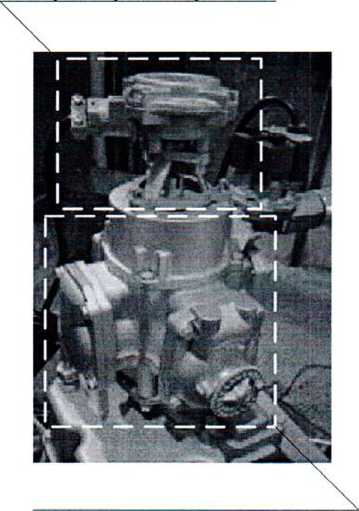

Рисунок 2 - Измерительный блок

Порядок обозначения колонок топливораздаточных «КВАНТ» в документации и при заказе: Колонка топливораздаточная «КВАНТ» - Х1Х2Х3-Х4Х5,

где Х| - тип корпуса: от 1 до 6;

Х2 - тип гидравлики: 0 - напорная, 1 - всасывающая;

Х3 - количество видов топлива: от 1 до 5;

Х4 - количество раздаточных рукавов: от 1 до 10;
