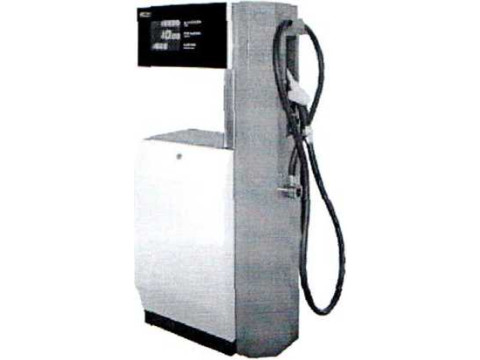

Колонки топливораздаточные «Топаз»

Назначение

Колонки топливораздаточные «ТОПАЗ» (далее - ТРК) предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо), с вязкостью от 0,55 до 40 мм’/с при его выдаче с учётом требований учётно-расчётных операций.

Описание

Принцип действия ТРК состоит в следующем - после задания дозы на дистанционном устройстве или блоке местного управления ТРК. топливо из резервуара подается в гидравлическую систему ТРК через обратный клапан, фильтр предварительной очистки, измеритель объема, электромагнитный клапан по системе трубопроводов с помощью внешних насосов или встроенных в колонку насосных моноблоков. Далее через разрывную муфту и раздаточный рукав с раздаточным краном поступает в топливный бак транспортного средства.

В ТРК реализован прямой метод измерений объема топлива, проходящего через ТРК. с помощью измерителя объема, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршни измерителя объема совершают возвратно-поступательное движение, топливо при этом вытесняется из измерительных камер. Поступательное движение поршней преобразуется во вращательное движение вала кривошипов и через муфту передают вращательное движение на диск с прорезями генератора импульсов, в котором вращение диска преобразуется в последовательность электрических импульсов, поступающих в блок управления и индикации ТРК, на цифровом индикаторе которого индицируется количество отпущенного топлива, его цена, стоимость и суммарное количестве отпущенного топлива по каждому раздаточному рукаву ТРК.

Состав и количество электронных блоков в блоке управления и индикации определяются исполнением ТРК. Установка нулевых показаний указателя разового учёта, на индикаторе блока управления и индикации, перед каждым измерением объёма топлива производится автоматически.

ТРК состоит из:

- рамы с корпусом;

- гидравлического блока (с насосным моноблоком - всасывающий или без насосного моноблока - напорный) включающего в состав;

- моноблок насосный ZYB-50, производства фирмы «Zhengzhou Jayo Petroleum

Machinery Co.. Ltd.», Китай;

- измеритель объема типа RSJ-50, производства фирмы «Zhejiang Maide

Machine Co., Ltd.», Китай;

- генератора импульсов FBCGQ-3, производства фирма «Zhejiang Datian Machine Co., Ltd.», Китай, или «Топаз-171Д», производства ООО «Топаз-сервис», Россия;

- клапан соленоидный;

- клапан электромагнитный;

- раздаточные рукава с раздаточными кранами;

- блока индикации и управления, производства ООО «Топаз-сервис».

По заказу потребителя ТРК могут быть оснащены вспомогательными и до пол нител ь н ы м и устро йст вам и:

- системой отбора паров топлива из заправляемого бака;

- электромеханическими указателями суммарного учета;

- системой подогрева с температурным модулем и термопреобразователем;

- блоком местного управления с интерфейсом связи (GSM, RS485; LAN. LON) и без него;

- терминалом управления отпуском топлива;

- считывателями бесконтактных карт;

- раздаточными рукавами с раздаточными кранами, установленными на отдельно стоящих стойках (далее - сателлиты);

- мультимедийным оборудованием.

ТРИ выпускается в нескольких модификациях, отличающихся исполнением корпуса, конструкцией и расположением блока индикации и управления, габаритными размерами и массой. Исполнения ТРК каждой модификации отличаются количеством раздаточных рукавов, производительностью, комплектностью используемого оборудования.

ТРК имеет следующее обозначение:

Колонка топливораздаточная «ТОПАЗ-Х1Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Хп Х]2Х|з Х14Х15Х16 Х|7 X,8 Х19 Х20 Х2| Х22»ТУ 4213-001-53540133-2009.

где Х| - конструктивное исполнение корпуса ТРК: от 1 до 6. внешний вид представлен на рисунках 1 - 6;

Х2 - количество выдаваемых видов топлива: от I до 5;

Хз - цифра, характеризующая комплект оборудования, применённый в гидравлической системе ТРК:

0 - отсутствует насосный моноблок;

I - комплект оборудования фирмы «Zhejiang Maide Machine Со., Ltd.», Китай;

Х4 - цифра, характеризующая количество одновременно обслуживаемых сторон и наличие системы отбора паров:

1 - одинарная ТРК с двухсторонней индикацией без системы отбора паров;

2 - двойная ТРК с двухсторонней индикацией без системы отбора паров;

3 - одинарная ТРК с двухсторонней индикацией с системой отбора паров;

4 - двойная ТРК с двухсторонней индикацией с системой отбора паров;

5 - одинарная ТРК с односторонней индикацией без системы отбора паров;

6 - двойная ТРК с односторонней индикацией без системы отбора паров;

7 - одинарная ТРК с односторонней индикацией с системой отбора паров:

8 - двойная ТРК с односторонней индикацией с системой отбора паров;

Х5- цифра, обозначающая номинальный расход топлива, л/мин;

1-50;

2-50 и 80:

3-50 и 130;

4 - 80;

5- 130;

6- 80 и 130;

7-50. 80 и 130;

Х6 - цифра, обозначающая тип индикации (пример записи - «2»):

1 - светодиодная индикация (стандарт ~1П1Ь, или 7/7/5 если LON);

2 - жидкокристаллическая индикация (стандарт 7/7/4. или 7/7/5 если LON);

3 - устройство индикации «Топаз-1061ДМ»;

4 - модуль дисплейный;

5 - жидкокристаллическая индикация под управлением «Топаз-ЗОбБУЗ»;

6 - жидкокристаллическая индикация с мультимедийным устройством для отображения пользовательского контента;

7 - светодиодная индикация с мультимедийным устройством для отображения пользовательского контента;

Х7 - цифра, обозначающая наличие температурного модуля, комплектуемого по заказу (пример записи - «0»);

Х8 - указывается наличие электромеханических указателей суммарного учета (их количество цифрой от «0» (отсутствуют) до «8» и буквой: А - 10 указателей суммарного учета);

Х9 - цифра, обозначающая наличие блока местного управления (пример записи - «4»):

О - отсутствует блока местного управления;

1 - установлен блок «Топаз-186-04»;

2 - установлен блок «Топаз-186-05»;

3 - установлен блок «Топаз-ЗОбБС»;

4 - установлен блок «Топаз-ЗОбБМУ I»;

5 - установлен блок «Топаз-186-08», связь с офисом по GSM. 485, LAN;

6 - установлен блок «Топаз-186-07», связь с офисом по 485, LAN;

7 - блок индикации и управления с терминалом управления отпуском топлива;

Хю - число, обозначающее наличие устройства ввода/вывода:

00 - отсутствует устройство ввода;

от 01 до 99 - вариант комплектования: клавиатура, считыватель и т.д.:

0 1 - две клавиатуры, два считывателя (Регсо, для карт Em-Marine);

0 2 - две клавиатуры;

0 3 - одна клавиатура, один считыватель (Регсо, для карт Em-Marine);

0 4 - одна клавиатура;

0 5 - один считыватель (Регсо, для карт Em-Marine);

0 6 - механические кнопки «Пуск» и «Стоп»;

0 7 - одна клавиатура, один считыватель Регсо, один термопринтер;

0 8 - одна клавиатура, один считыватель Регсо, дополнительный RS-485 на клеммной коробке;

0 9 - две клавиатуры, два считывателя Регсо. один термопринтер;

10 - мультимедийное устройство для отображения пользовательского контента (монитор);

11 - одна клавиатура, один считыватель (275-02. для карт Mifare);

12 - две клавиатуры, два считывателя (275-02, для карт Mifare);

13 - одна клавиатура, один считыватель Mifare, один термопринтер;

14 - две клавиатуры, два считывателя Mifare, один термопринтер;

15 - одна клавиатура, один считыватель (275-02. для карт Mifare), один дополнительный выход RS-232 для принтера;

16 - одна клавиатура, один считыватель (Регсо, для карт Em-marine), один дополнительный выход RS-232 для принтера;

17 - LON интерфейс к СУ. одна клавиатура (на базе 306БУ12 и табло 7/7/5);

18 - LON интерфейс к СУ, две клавиатуры (на базе 306БУ12 и табло 7/7/5);

19 - LON интерфейс к СУ. клавиатур нет (на базе 306БУ12 и табло

2 0 - две клавиатуры, два считывателя (Регсо, для карт Em-marine), один дополнительный выход RS-232 для принтера;

от 21 до 40 - модификация терминала управления «Топаз-272»;

Хи - буквенное обозначение рабочей стороны: (А) или (В), при отсутствии двухстороннее;

Х12 - буквенное обозначение, указывается в ТРИ серии 21Х с торцевым расположением рукава - (Т);

Х1з - буквенное обозначение модификации конструктивного исполнения для 1-го и 4-го корпусов- «М», буквенное обозначение модификации с присоединением раздаточного рукава к надстроенной части корпуса - «Н» для ТРИ в корпусах 4, 4М;

X14 - указывается при наличии частотного регулятора - буква «Р» с дополнительными цифрами, указывающими на номер вида топлива (пример записи - «Р12», где «1» и «2» - это первый и второй виды топлива). Если номер не указан - частотный регулятор установлен на всех видах топлива. Наличие «РР» указывает, что ТРК подготовлена для модернизации до «Р», (пример записи - «РР»);

Xis - буквенное обозначение наличия блока радиосвязи Bluetooth (пример записи - «Б»);

Хю - буквенное обозначение наличия дополнительных кранов на входе в гидравлическую систему с напорной гидравликой (пример записи - «К»);

Х|7 - буквенное обозначение ТРК с габаритами, уменьшенными относительно стандартных (пример записи:

- «Уг» - ТРК с габаритами, уменьшенными по горизонтали;

- «Ув» - ТРК с габаритами, уменьшенными по вертикали;

- «Увг» - ТРК с габаритами, уменьшенными по вертикали и по горизонтали);

Xi$ - указывается напряжение питания ТРК в случае, если оно отличается от 220 В или 380 В (пример записи - "=24 В");

Xie - указывается при наличии однострочной индикации для ТРК в корпусе 1, 2, 3, 4, 6 (пример записи - «1»);

Х20 - указывается при наличии двух индикаций для ТРК в корпусе «4» или «4М» (пример записи - «2И»);

Х2| - указывается при наличии сателлита (ов) ТРК (пример записи - «Сат1А» (сателлит к рукаву 1А);

Х22 - буквенное обозначение, указывается в случае установки крана раздаточного на одну сторону и только для ТРК в корпусах «4, 4М, 1 и 1М» (пример записи - «П»).

Общий вид модификаций ТРК представлен на рисунках 1 - 7.

Схемы пломбировки входящих в состав ТРК измерителя объема, генератора импульсов и блока управления от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 8-12.

«ТОПАЗ-1 1X3-X4Xs-X6X7X8X9/Xio Хи М»

«ТОПАЗ-11 Хз»

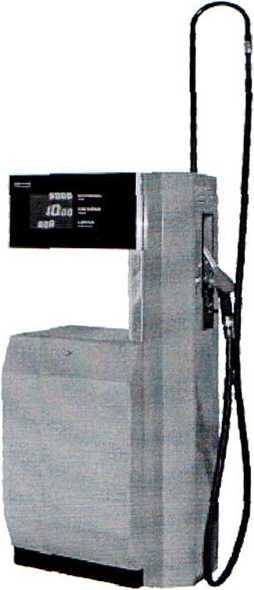

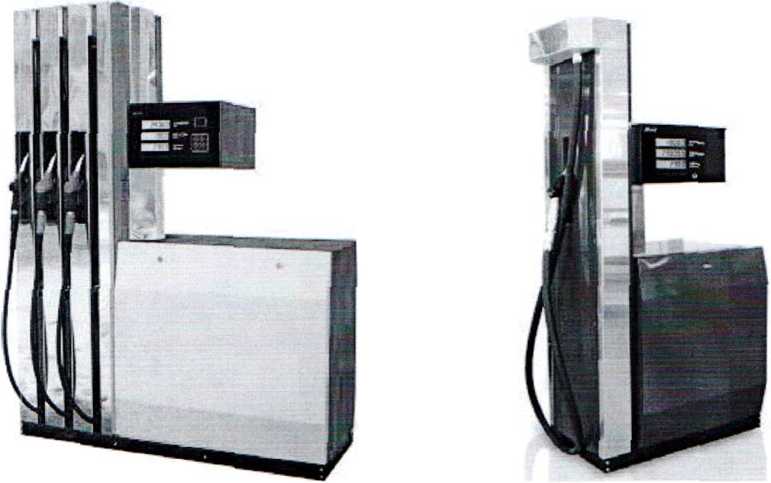

Рисунок 1 - Внешний вид исполнений «ТОПАЗ-11Х5-Х4Х5-Х6Х7Х8Х9/Х10 Хп М» и «ТОПАЗ-11Х3»

«ТОПАЗ-2Х2Х3»

«ТОПАЗ-2Х2Хз-Х4Х5-Х6Х7Х8Х9/Х1о Хи Т»

«ТОПАЗ-2Х2Х3-Х4Х5-6»

«ТОПАЗ-2Х2Х3-Х4Х5-

Х6Х7Х8Х9/10»

«ТОПАЗ-2Х2Хз-Х4Х5-

Х6Х7Х8Х9/21»

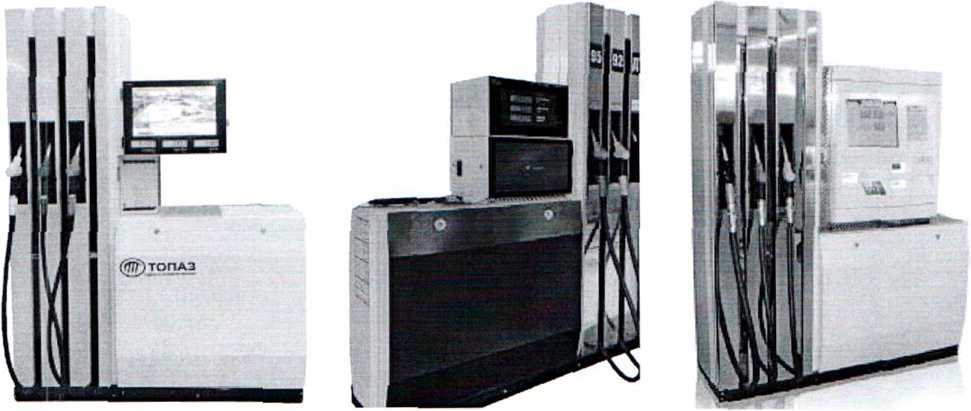

Рисунок 2 - Внешний вид исполнений «ТОПАЗ-2Х2Хз», «ТОПАЗ-2Х2Хз-Х4Х5-ХбХ7Х8Х9/Х1о Х„ Т», «ТОПАЗ-2Х2Хз-Х4Х5-6», «ТОПАЗ-2Х2Хз-Х4Х5-ХбХ7Х8Х9/10», «ТОПАЗ-2Х2Хз-Х4Х5-ХбХ7Х8Х9/21»

Рисунок 3 - Внешний вид модификаций «ТОПАЗ-34Хз»

«ТОПАЗ-4Х2Х3»

«ТОПАЗ-4Х2Хз-Х4Х5-Х6Х7Х8Х9/Х1о X,, Н»

«ТОПАЗ-4Х2Хз-Х4Х5-ХбХ7Х8Х9/Х1о X11 М»

«ТОПАЗ-4Х2Хз-Х4Х5-Х6Х7Х8Х9/22Хц М П»

«ТОПАЗ-4Х2Хз-Х4Х5-Х6Х7Х8Х9/Х10 Хц МП»

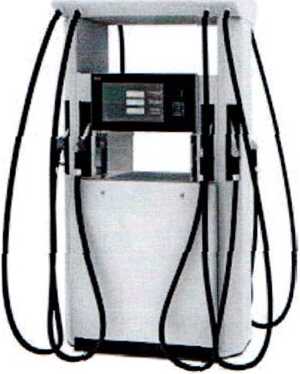

Рисунок 4 - Внешний вид исполнений «ТОПАЗ-4Х2Х3», «ТОПАЗ-4Х2Хз-Х4Х5-Х6Х7Х8Х9/Х1о Хи Н», «ТОПАЗ-4Х2Хз-Х4Х5-Х6Х7Х8Х9/Х1о Хц М», «ТОПАЗ-4Х2Хз-Х4Х5-Х6Х7Х8Х9/Х10 Хц М П», «ТОПАЗ-4Х2Хз-Х4Х5-Х6Х7Х8Х9/22 Хи М П»

Рисунок 5 - Внешний вид модификаций «ТОПАЗ-51Хз»

Рисунок 6 - Внешний вид исполнения «ТОПАЗ-61 Хз-Х4Х5-Х6Х7Х85»

Рисунок 7 - Общий вид сателлитов

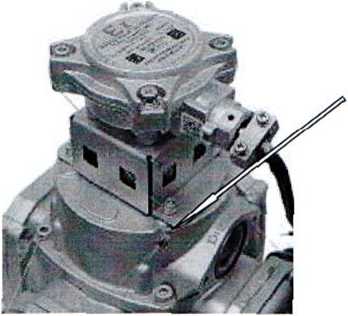

Рисунок 8 - Схемы пломбировки генераторов импульсов FBCGQ-3, производства фирмы «Zhejiang Dalian Machine Со., Ltd.»

Пломба изготовителя или пломба с нанесенным знаком поверки

Пломба изготовителя или пломба с нанесенным знаком поверки

Рисунок 9 - Схемы пломбировки генераторов импульсов «ТОПАЗ-171 Д-00.01», производства ООО «Топаз-сервис»

Пломба изготовителя или пломба с нанесенным знаком поверки

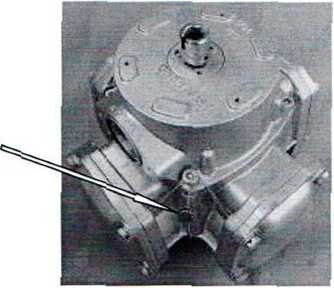

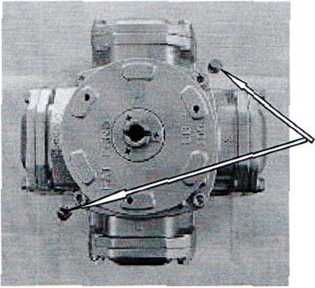

Рисунок 10 - Схема пломбировки измерителей объёма производства фирмы «Zhejiang Maide Machine Со., Ltd.»

Пломба изготовителя или пломба с нанесенным знаком поверки

а) «ТОПАЗ-306БУ5» б) «ТОПАЗ-306БУ6»

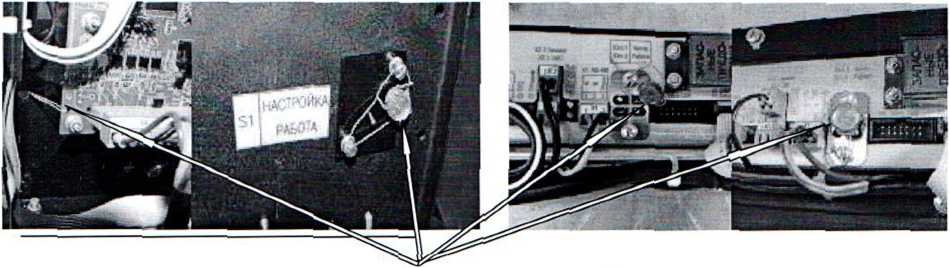

Рисунок 11 - Схемы пломбировки блоков управления «ТОПАЗ-306БУ5» и «ТОПАЗ-306БУ6»

Пломба изготовителя или пломба с

а) «Топаз-306БУ7»

б) «Топаз-306БУ9»

в) «Топаз-306БУ12»

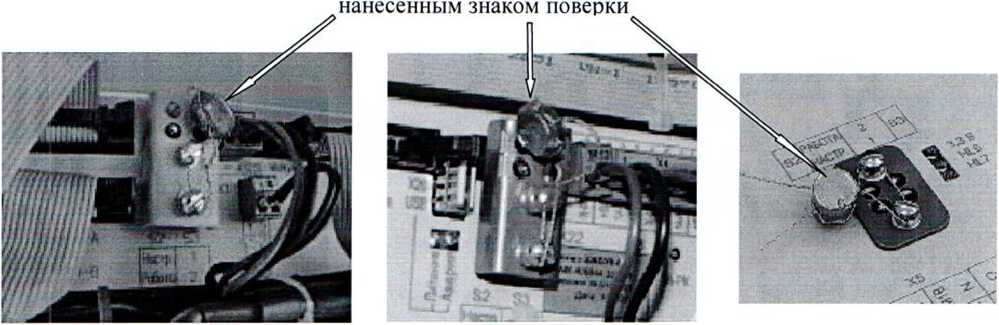

Рисунок 12 - Схемы пломбировки блоков управления «Топаз-306БУ7», «Топаз-306БУ9» и «Топаз-306БУ12»

Программное обеспечение

ТРК имеют встроенное программное обеспечение (ПО) Топаз, которое установлено в блок управления. Данное ПО обеспечивает:

- сбор и обработку информации от измеряющих устройств, входящих в состав ТРК;

- накопление и хранение в суммарном виде информации об измеренном количестве ЖМТ;

- управление процессом дозированного отпуска ЖМТ и измерений;

- передачу результатов измерений в дистанционное управляющее устройство.

Конструкция ТРК исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО защищено от несанкционированного изменения путем пломбирования блоков управления. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролем. В ПО выделена метрологически значимая часть (МЗЧ).

Идентификация (МЗЧ) ПО осуществляется с помощью персонального компьютера или АРМ оператора.

Методика проведения идентификации ПО, в том числе метрологически значимой части, описана в эксплуатационной документации на блоки управления в разделах: «Подготовка к работе», «Конфигурация устройства», «Параметры устройства» «Настройка устройства».

Нормирование метрологических характеристик ТРК проведено с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Количество видов ЖМТ, раздаточных рукавов, габаритные размеры и масса исполнений ТРК указаны в таблице 4.

Таблица 4 - Количество видов ЖМТ, раздаточных рукавов, габаритные размеры и масса исполнений ТРК

Примечания:

I. При оснащении ТРК жидкокристаллической или светодиодной индикацией с мультимедийным устройством для отображения пользовательского контента, ее масса увеличивается не более, чем на 40 кг. Габариты ТРК при этом не изменяются.

2. По заказу потребителя ТРК могут быть оснащены:

- терминалом управления отпуском топлива массой не более 110 кг, габариты ТРК при этом не изменяются;

- системой отбора паров, которыми оснащаются только раздаточные рукава с номинальным расходом топлива 50 л/мин, масса ТРК при этом увеличивается в соответствии с таблицей 5, габариты ТРК при этом не изменяются.

Таблица 5 - Изменение массы ТРК, оснащенной системой отбора паров

Знак утверждения типа

наносится на маркировочную табличку ТРИ методом лазерной гравировки и на титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется по:

- МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» (при первичной и периодической поверке);

- МИ 2895-2004 «ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» (при периодической поверке).

Основные средства поверки:

- по документу МИ 1864-88:

- рабочие эталоны единицы объема жидкости 2-го разряда из части 3 ГПС. утвержденной приказом Госстандарта от 07.02.2018 № 256 - мерники эталонные 2-го разряда номинальной вместимостью 2, 5, 10. 20, 50. 100 л, с основной погрешностью не более +0,08 % при первичной поверке и ±0.1 % при периодической поверке.

- по документу МИ 2895-2004:

- рабочие эталоны единицы объема жидкости 2 разряда по приказу Госстандарта от 07.02.2018 № 256 (мерники образцовые со специальной шкалой типа М2р-10-СШ, М2р-20-СШ, М2р-50-СШ. регистрационный номер 47402-11. с номинальной вместимостью 10. 20. 50 дм’’).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в формуляр и/или на свидетельство о поверке, и на места пломбировки, как показано на рисунках 8-12.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Приказ Госстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Приказ Минэнерго России от 15.03.2016 № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений».

..

Приказ Минпромторга России от 18.06.2017 № 2321 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при осуществлении торговли, выполнении работ по расфасовке товаров, и обязательных метрологических требований к ним, в том числе показателей точности измерений».

ТУ 4213-001-53540133-2009 «Колонки топливораздаточные «ТОПАЗ». Технические условия».
