Вольтамперфазометры «ПАРМА ВАФ®-A(M)»
| Номер в ГРСИ РФ: | РБ 03 13 8015 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Фазометры |
| Производитель / заявитель: | ООО "ПАРМА", г. Санкт-Петербург |
|
Описание типа РБ 03 13 8015 21 [2021-11-24]
rb-03-13-8015-21_2021-11-24.pdf
|
Скачать |
Вольтамперфазометры «ПАРМА ВАФ®-А(М)» (далее - ВАФ) предназначены для измерения напряжения постоянного тока и параметров сигналов синусоидальной формы:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8015 21 |
| Наименование | Вольтамперфазометры «ПАРМА ВАФ®-A(M)» |
| Год регистрации | 2021 |
| Номер сертификата | 14181 |
| Дата регистрации | 2021-06-01 |
| Срок действия | 2024-02-20 |
| Получатель сертификата | ООО "ПАРМА", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПАРМА"
Адрес: 198216, г. Санкт-Петербург, Ленинский пр., 140
Контакты: (812)346-86-10 / (812)376-95-03 / E-mail: parma@parma.spb.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по РА1.007.003 МП «Вольтамперфазометр «ПАРМА ВАФ®-A(M)». Методика поверки», утвержденной в 2008 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой ООО «ПАРМА» (аттестат аккредитации - №РОСС RU. 001.310190, шифр поверительного клейма - ГКК) (Комиссия №09-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 8015 21 [2021-11-24]
rb-03-13-8015-21_2021-11-24.pdf
|
Скачать |
Описание типа
Назначение
Вольтамперфазометры «ПАРМА ВАФ®-А(М)» (далее - ВАФ) предназначены для измерения напряжения постоянного тока и параметров сигналов синусоидальной формы:
- действующего значения напряжения и силы переменного тока;
- частоты переменного тока и напряжения;
- угла сдвига фаз между напряжением и током;
- угла сдвига фаз между напряжением и напряжением;
- угла сдвига фаз между током и током, если прибор укомплектован опорным ИПТ;
- косинуса угла (cos((p));
- активной, реактивной и полной мощности;
а также для определения последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.
Описание
Принцип действия ВАФ основан на преобразовании сигналов измеряемых величин в частоту, пропорциональную измеряемым величинам, для последующей передачи в микроконтроллер.
ВАФ может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты.
ВАФ содержит два гальванически развязанных канала: опорный и измерительный.
Опорный канал содержит три компаратора: два - для формирования собственно опорных сигналов и один - для работы с сигналом напряжения на клемме «В» в режиме определения порядка чередования фаз или дискретного входа. Компараторы преобразуют входной синусоидальный сигнал в меандр и через оптроны передают для дальнейшей обработки в микроконтроллер.
Питание компараторов и подключаемых измерительных преобразователей тока (ИПТ) обеспечивается изолированным преобразователем напряжения.
Измерение угла сдвига фаз производится относительно опорного канала. В качестве опорного канала может выступать сигнал тока (1опорн) или сигнал напряжения (Попори).
Измерительный канал содержит два устройства формирования сигналов для определения сдвига фаз, два преобразователя напряжение-частота, служащих для непосредственного измерения значений силы тока и напряжения, преобразователя интерфейса и одного изолирующего преобразователя напряжения для питания схемы измерительного канала и подключаемых ИПТ.
Кроме того, в состав опорного и измерительного канала входит преобразователь интерфейса, который служит для опроса и идентификации микроконтроллером подключенных к ВАФ ИПТ. Гальваническая развязка интерфейса осуществляется через оптроны.
Все сформированные сигналы поступают на микроконтроллер, где производится их обработка и выбор режима работы в зависимости от поданных входных сигналов. Результаты измерений выводятся на графический индикатор.
К микроконтроллеру подключена Flash-память для сохранения измеренных данных и часы реального времени с источником питания. В качестве источника питания часов реального времени устанавливается ионистор.
Разъем для подключения USB в сочетании с помехоподавляющими цепями служит для подключения прибора к ПК, а также для питания и подзаряда встроенных аккумуляторов.
Управление зарядом осуществляет микроконтроллер.
Клавиша «О» служит для включения питания прибора, а кроме того, совместно с кнопкой «F», применяется для настройки и управления прибором и навигации по меню.
ВАФ является переносным автоматизированным электронным измерительным прибором, состоящим из измерительного блока и комплектов ИНТ 10, ИПТ 300 и ИПТ 3000 (опорного и измерительного). К измерительному блоку могут подключаться ИПТ разных типов.
Измерительный блок выполнен в изолированном корпусе из ударопрочной пластмассы. Для сохранности и удобства при работе, ВАФ помещен в рабочую сумку, служащую также для хранения клещей и аксессуаров.

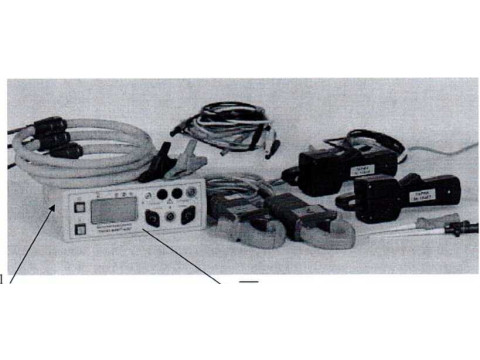

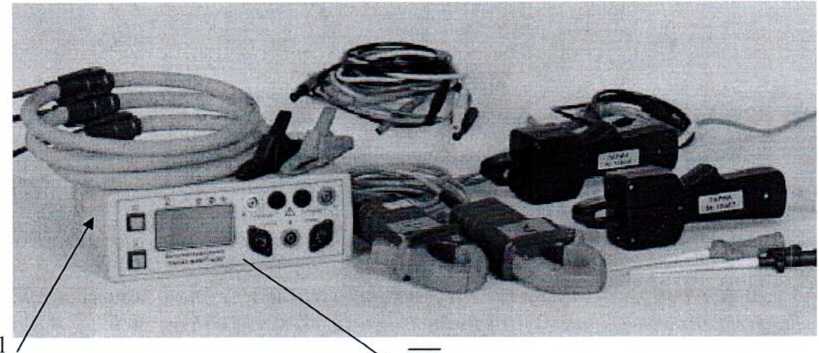

Общий вид ВАФ представлен на рисунке 1.
— X 1
Рисунок I - Внешний вид и схема пломбирования от несанкционированного доступа (1 - Место для нанесения оттиска клейм)
Программное обеспечение
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Системное ПО ВАФ (встроенное) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение ВАФ может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Таблица 1 - Характеристики программного обеспечения
|
Наименовани еПО |
Идентифика-ционное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
MPoverkaVA FM Setup |
Программа поверки Вольтамперфазометра «ПАРМА ВАФ®-А(М)» |
1_4_2 |
MD5 | |
|
VAFWork |
внутреннее ПО |
3.004 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Технические характеристики
Нормируемые метрологические характеристики функции приведены в таблице 2. Таблица 2
|
Измеряемый параметр |
Ед. изм. |
Диапазон измерения |
Пределы допускаемой погрешности измерения |
Примечание |
|
Напряжение постоянного тока |
В |
от 0,3 до 460,0 |
Д=±(0,005-Х+0,4) | |
|
Действующее значение напряжения переменного тока |
В |
от 2 до 460,0 |
Д=±(0,005-Х+0,4) | |
|
Частота измеряемого напряжения |
Гц |
от 45 до 55 |
Д=±0,04 | |
|
Частота измеряемой силы тока |
Гц |
от 45 до 55 |
Д=±0,04 | |
|
Действующее значение силы переменного тока | ||||
|
при использовании ИПТ 10 |
А |
от 0,1 до 10 |
Д=±(0,008Х+0,01) | |
|
при использовании ИПТ 300 |
А |
от 10 до 300 |
Д=±(0,02Х+1) | |
|
при использовании ИПТ 3000 |
А |
от 5 до 300 |
Д=±3.0 | |
|
от 300 до 1000 |
5=±1,5 % | |||
|
Углы сдвига фаз | ||||
|
между напряжением и напряжением |
градус |
± 180 |
Д=±3,6 ° | |
|
между током и током |
градус |
± 180 |
Д=±3,62) | |
|
Д=±10,0’3) | ||||
|
между током и напряжением (фщ) |
градус |
± 180 |
Д=±3,6 2) | |
|
Д=±8,03) | ||||
|
между напряжением и током (фщ) И(ф) |
градус |
± 180 |
Д=±3,6 2) | |
|
Д=±8,О3) | ||||
|
Активная мощность | ||||
|
при использовании ИПТ 10 |
кВт |
от 0,002 до 4,6 |
Д=±(0,025-Х+0,01) |
при COS ф (0,5<ф<1) |
|
при использовании ИПТ 300 |
кВт |
от 0,15 до 138,0 |
Д=±(0,035-Х+0,5) | |
|
при использовании ИПТ 3000 |
кВт |
от 0,075 до 138,0 |
Д=±(0,025-Х+0,5) | |
|
от 4,5 до 460,0 |
Д=±(0,03-Х+3) | |||
|
Реактивная мощность | ||||
|
при использовании ИПТ10 |
квар |
от 0,002 до 4,6 |
Д=±(0,025-Х+0,01) |
при sin ф (0,5<ф<1) |
|
при использовании ИПТ 300 |
квар |
от 0,15 до 138,0 |
Д=±(О,О35Х+О,5) | |
|
при использовании ИПТ 3000 |
квар |
от 0,075 до 138,0 |
Д=±(0,025-Х+0,5) | |
|
от 4,5 до 460,0 |
Д=±(0,03-Х+3) | |||
|
Полная мощность | ||||
|
при использовании ИПТ 10 |
кВ А |
от 0,002 до 4,6 |
Д=±(0,01Х+0,01) | |
|
при использовании ИПТ 300 |
кВА |
от 0,15 до 138,0 |
Д=±(0,02-Х+0,3) | |
|
при использовании ИПТ 3000 |
кВ А |
от 0,075 до 138,0 |
Д=±(0,025-Х+0,35) | |
|
от 4,5 до 460,0 |
Д=±(0,025-Х+1,5) | |||
|
где - X - измеренное значение напряжения, силы тока, активной, реактивной и полной мощности 11 При действующем значении напряжения переменного тока не менее 30 В 2) При действующем значении силы переменного тока не менее 100 мА для ИПТ 10, не менее 5 А (предел 300 А) и не менее 50А (предел 3000 А) для ИПТ 3000 и действующем значении напряжения переменного тока не менее 30 В 3) При действующем значении силы переменного тока не менее 10 А для ИПТ 300 и действующем значении напряжения переменного тока не менее 30 В | ||||
Форма кривых напряжения и тока должна быть синусоидальной, коэффициенты искажения синусоидальности кривых напряжения и тока должны быть не более 2 %
ВАФ производит определение порядка чередования фаз в трехфазной системе с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.
Предельное значение напряжения, которое может быть показано на дисплее - не менее 600 В.
ВАФ. при необходимости использования, осуществляет измерение силы переменного тока до 3000 А с относительной погрешностью 2 %.
Входное сопротивление каналов напряжения не менее 1 МОм.
ВАФ выдерживает перегрузку в течение 1 минуты по напряжению 2»Uk. где Uk -конечное значение диапазона измеряемого напряжения.
ВАФ в комплекте с ИПТ 10 выдерживает перегрузку в течение 1 минуты по току 1,5Чк, где 1к — конечное значение диапазона измеряемой силы тока.
ВАФ в комплекте с ИПТ 300 и ИПТ 3000 выдерживает перегрузку по току в течение 1 с 1,5’1к, где 1к - конечное значение диапазона измеряемой силы тока.
Окно магнитопровода ИПТ (клещей):
- ИПТ 10-15x17 мм;
- ИПТ 300 - 0 ~ 30 мм;
- ИПТ 3000 - обод длинной - 450 мм, (0 ~ 145 мм при образовании окружности).
Время установления рабочего режима - не более 6 с.
Напряжение питания:
Электропитание ВАФ осуществляется от сети переменного тока через адаптер, входящий в комплект поставки ВАФ, от USB-порта персонального компьютера, или от встраиваемых источников питания постоянного тока напряжением 4,8 - 6 В (4 гальванических элемента по ГОСТ Р МЭК 86-1 типа R14P по 1,5 В каждый или аккумуляторов GP NiMH С HR 14 220СН 1,2 V типоразмера С)
Потребляемая мощность от встраиваемых источников постоянного тока - не более 2,5 Вт, потребляемый ток от USB-порта - не более 0,5 А.
Габаритные размеры ВАФ:
- измерительного блока не более 143х70х 190 мм,
- измерительного блока и измерительных клещей, упакованных в сумку не более 332x110x236 мм.
Масса ВАФ максимальная:
- измерительного блока не более 1,0 кг,
измерительного блока и измерительных клещей, упакованных в сумку не более 5,0 кг
Средний срок службы — не менее 10 лет.
Средняя наработка на отказ - не менее 10000 час.
Среднее время восстановления работоспособного состояния после установления неисправности - 2 час.
Нормальные условия применения ВАФ:
- номинальная температура окружающего воздуха плюс 20 °C;
- допускаемое отклонение температуры окружающего воздуха ±5 °C;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа.
Рабочие условия применения ВАФ:
- температура окружающего воздуха от минус 20 до плюс 55 °C;
- относительная влажность воздуха 90 % при 30 °C;
- атмосферное давление от 84 до 106,7 кПа.
Знак утверждения типа
наносится на ВАФ методом лазерной гравировки или металлографики и на титульном листе формуляра и руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки ВАФ входят:
измерительный блок -1 шт.;
ИПТ 10 (измерительный и опорный*) - 1 комплект;
- ИПТ 300 (измерительный и опорный ) - 1 комплект;
- ИПТ 3000 (измерительный и опорный ) - 1 комплект-;
USB кабель -1 шт.;
- руководство по эксплуатации РА1.007.003РЭ - 1 экз.;
формуляр РА 1.007.003ФО - 1 экз.;
методика поверки РА 1.007.003МП - электронная версия на встроенном накопителе измерительного блока;
- набор аксессуаров** - 1 комплект;
- аккумуляторы GP NiMH С HR14 220СН 1,2V -4 шт.;
- адаптер питания;
- элементы питания - 4 шт.;
- сумка*** - 1 шт..
Примечание: * - Количество ИПТ и их состав определяется заказчиком
* * - состав набора аксессуаров определяется заказчиком
* ** - количество и состав определяется заказчиком
Поверка
осуществляется по документу РА 1.007.003 МП «Вольтамперфазометры «ПАРМА ВАФК-А(М)» Методика поверки», утвержденному ФГУП «ВНИИМС» 25 декабря 2008 г.
Основные средства поверки приведены в таблице 3.
Таблица 3 - Основные средства поверки
|
Наименование и тип средства поверки |
Требуемые характеристики |
|
Калибратор напряжения и тока многофункциональный «ПАРМА ГС8.033» |
Воспроизведение напряжения переменного тока в диапазоне от 10 до 308 (533) В. пределы опускаемой относительной погрешности ±0,016+0,0015(Uk/Uh-1), воспроизведение силы переменного тока от 0 до 7 А , пределы опускаемой относительной погрешности ±0,1+0,002(1к/1и-1), диапазон частот от 45 Гц до 55 Гц. пределы допускаемой абсолютной погрешности ±0.0001 Гц, Пределы измерения фазовых сдвигов от 0 до 360 градусов, пределы допускаемой абсолютной основной погрешности измерения фазовых сдвигов ±0,01° |
|
Прибор для поверки вольтметров программируемый В1-13 |
Воспроизведение напряжения переменного тока 1000 В, пределы допускаемой относительной погрешности ±0,005 % |
Сведения о методах измерений
Содержатся в документе «РА1.007.003РЭ Руководство по эксплуатации».
Нормативные документы
I. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
2. ТУ 4222-019-31920409-2008 Вольтамперфазометр «ПАРМА ВАФ®-А(М)».
Технические условия.
Рекомендации к применению
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
