Преобразователи давления измерительные DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU
| Номер в ГРСИ РФ: | РБ 03 04 8016 21 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО «БД СЕНСОР РУС», г. Москва |
|
Описание типа РБ 03 04 8016 21 [2021-06-01]
rb-03-04-8016-21_2021-06-01.pdf
|
Скачать |
Преобразователи давления измерительные DMP, DMD, DS, DMK, ХАСТ, DM, DPS, НМР, HU (далее преобразователи) предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного или абсолютного давления газа или жидкости, а также разности давлений в гидравлических системах, в том числе в трубопроводах и резервуарах, в унифицированный аналоговый выходной сигнал в виде постоянного электрического тока или напряжения постоянного тока, а также в цифровой выходной сигнал в виде протокола HART или Modbus RTU.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 8016 21 |
| Наименование | Преобразователи давления измерительные DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU |
| Год регистрации | 2021 |
| Номер сертификата | 14182 |
| Дата регистрации | 2021-06-01 |
| Срок действия | 2024-08-19 |
| Получатель сертификата | ООО «БД СЕНСОР РУС», г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО «БД СЕНСОР РУС», г. Москва
Адрес: 117105, г. Москва, ул. Варшавское шоссе, 35, стр. 1
Контакты: тел.: +7 (495)380-16-83, факс: =7 (495) 380-16-83, sales@bdsensors.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МП 202-008-19 «Преобразователи давления измерительные DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU. Методика поверки», утвержденной в 2019 г. |
Поверители
Скачать
|
Описание типа РБ 03 04 8016 21 [2021-06-01]
rb-03-04-8016-21_2021-06-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные DMP, DMD, DS, DMK, ХАСТ, DM, DPS, НМР, HU (далее преобразователи) предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного или абсолютного давления газа или жидкости, а также разности давлений в гидравлических системах, в том числе в трубопроводах и резервуарах, в унифицированный аналоговый выходной сигнал в виде постоянного электрического тока или напряжения постоянного тока, а также в цифровой выходной сигнал в виде протокола HART или Modbus RTU.
Описание
Принцип действия преобразователей основан на преобразовании деформации чувствительного элемента первичного преобразователя под воздействием измеряемого давления в электрический выходной сигнал. В дальнейшем, этот сигнал преобразуется в унифицированный аналоговый и (или) в цифровой (HART, Modbus RTU) выходной сигнал.
В корпусе преобразователя расположены: первичный преобразователь давления и электронная схема, формирующая выходной аналоговый или цифровой сигнал, пропорциональный измеряемому давлению (таблица 2).
В зависимости от решаемых измерительных задач, метрологических и технических характеристик, преобразователи подразделяются на серии, модели и исполнения.
Модели серии DMP (DMP 331, DMP 331 i, DMP331Р, DMP 331 Pi, DMP 331 К, DMP 333, DMP 333i, DMP 304, DMP 334, DMP 457) имеют стальную измерительную мембрану. В моделях с индексом “i” (DMP 331i, DMP 331Pi, DMP 333i) реализована дополнительная активная термокомпенсация чувствительного элемента. Модели с индексом “Р” (DMP 331Р, DMP 331 Pi) оснащены разделителем сред и имеют открытую мембрану для измерения давления вязких сред. Модель DMP 331К отличается малым временем реакции на изменение давления, DMP 343 имеет кремниевую измерительную мембрану, DMP 457 предназначена для использования на водном транспорте и шельфовых разработках. Модели DMP 330L, DMP ЗЗОН, DMP 330F, DMP ЗЗОМ, DMP 330S - компактные преобразователи различающиеся материалами измерительных мембран и перегрузочной способностью.
Серия DMD также имеет несколько вариантов моделей. Модели DMD 331 и DMD 341 -компактные преобразователи разности давлений. Модель DMD 331 имеет стальные измерительные мембраны, DMD 341 - кремниевые. Модели DMD 331-A-S и DMD 331D -преобразователи разности давлений, а также абсолютного/избыточного давления, в полевом корпусе, с возможностью локального и удаленного конфигурирования. Варианты цифрового выходного сигнала: HART, Modbus RTU. DMD 33ID имеет подсветку дисплея.
Серия DS оснащена встроенным дисплеем и имеет несколько вариантов моделей. Модели DS 200 и DS 400 имеют стальную измерительную мембрану, DS 201 и DS 401 -керамическую. DS 210 - модель с кремниевой измерительной мембраной. Модели DS 200 и DS 201 могут иметь до 2-х дискретных выходных сигналов (PNP), DS 400 и DS 401 - модели в стальном корпусе. Модель с индексом “Р” (DS 200Р) оснащена разделителем сред и имеет открытую мембрану для измерения давления вязких сред. Модель DS 200М имеет автономное питание от 2-х литиевых элементов !4 АА.
Серия DMK. включает следующие модели, имеющие керамическую измерительную мембрану: DMK 331, DMK 331Р, DMK 456, DMK 457, DMK 458. Модель DMK 331Р оснащена разделителем и имеет открытую мембрану для измерения давления вязких сред. Модели DMK 456, DMK 457 и DMK 458 предназначены для использования на водном транспорте и шельфовых разработках.
Серия ХАСТ - преобразователи с цифровым выходным сигналом HART и дисплеем в стальном полевом корпусе. Модель ХАСТ i имеет стальную измерительную мембрану, ХАСТ ci - керамическую.
Модель DM 10 - компактный преобразователь давления с автономным питанием от элемента CR2450.
Серия DPS - преобразователи для систем вентиляции и кондиционирования с кремниевыми измерительными мембранами. DPS 200 - базовая модель с
жидкокристаллическим дисплеем. DPS 300 могут иметь до 2-х дискретных выходных сигналов PNP. Модель DPS+ снабжена светодиодным дисплеем.
Серия НМР - преобразователи давления со стальной измерительной мембраной, с возможностью локального и удаленного конфигурирования. Модели НМР 331, НМР 331-A-S и НМР 331D - преобразователи абсолютного или избыточного давления. Варианты цифрового выходного сигнала моделей НМР 331-A-S и НМР 33ID: HART, Modbus RTU. НМР 33ID имеет подсветку дисплея. НМР 331 имеет цифровой выходной сигнал HART.
Серия HU (модель HU 300) - выпускается в корпусе повышенной прочности. Штуцерная часть выполнена по стандарту WECO 2” 2002/2202
Структура обозначения преобразователей в виде буквенно-цифрового кода:
Код заказа преобразователей давления DMP, DMK, HU, DS, DM, ХАСТ, DPS
Серия (DMP, DMK, HU, DS, DM, ХАСТ, DPS)
10 11 12 13 14
1 Модель, цифровое обозначение (например, 400)___________________
2 Вид давления, единицы измерения (например, избыточное в кПа.)_____
3 Диапазон измерений (например, 600 кПа.)______
4 Корпус/индикация (при необходимости, например, сталь нержавеющая/LCD дисплей)________________
5 Выходной сигнал (например, 4,„20 мА/2-х пров.)
6 Дискретный выходной сигнал (при необходимости, например, 2PNP)________________________________
7 Пределы допускаемой основной погрешности (например, ±0,5% ДИ) 8 Электрическое присоединение (например, DIN 43650А) 9 Механическое присоединение (например, М20х1,5) 10 Уплотнение (при необходимости, например, Витон) 11 Материал штуцера (при необходимости, например, сталь нержавеющая) 12 Материал мембраны (при необходимости, например, керамика)
13 Заполняющая жидкость (при необходимости, например, силиконовое масло) 14 Специальные исполнения
Код заказа преобразователей давления НМР, DMD
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
Серия (НМР, DMD)
1 Модификация (например, 331D)
2 Вид давления, единицы измерения
(например, избыточное, кПа.)__________
3 Диапазон измерений
(например, 250 кПа.)_____________________
4 Статическое давление
(при необходимости, например, 13 8 МПа)
5 Материал мембраны/заполняющая жидкость (при необходимости, например, сталь
нержавсющая/масло силиконовое)_____________
6 Материал фланцев, штуцеров, адаптеров
(при необходимости, например, сталь нержавеющая)
7 Уплотнение (например, Витон)______________________
8 Пределы допускаемой основной погрешности
(например, ±0,1% ДИ)_________________________________
9 Индикация (при необходимости, например, LCD дисплей)
10 Положение дренажных клапанов (при необходимости, например, внизу)___________________________
11 Электрическое присоединение (например, '/z” NPT)_____________
12 Выходной сигнал (например, от 4 до 20 мА/2-х пров./HART)
13 Механическое присоединение (например, Уд” NPT внутр.)_______
14 Клапанный блок (при необходимости, например, 3-х вентильный клапанный блок)_____________________________________________
15 Крепежные приспособления (при необходимости, например, кронштейн на трубу 50 мм)____________________________________
16 Специальные исполнения
Фотографии общего вида преобразователей представлены на рисунках 1—7.
Рисунок 1 - Общий вид преобразователей давления DMP. DMK
Рисунок 2 - Общий вид преобразователей давления DPS
Рисунок 3 - Общий вид преобразователей давления DS, DM
Рисунок 4 - Общий вид преобразователей давления ХАСТ
Рисунок 5 - Общий вид преобразователей давления HU
Рисунок 6 - Общий вид преобразователей давления НМР

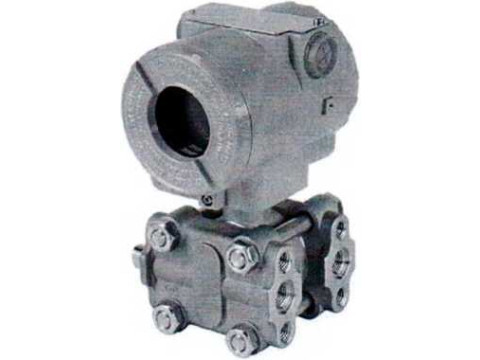

Рисунок 7 - Общий вид преобразователей давления DMD
Пломбировка преобразователей не осуществляется.
Программное обеспечение
На преобразователях давления DMP, DMD, DMK, ХАСТ, НМР, установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Преобразователи с HART |
Преобразователи с Modbus RTU | |
|
Идентификационное наименование ПО |
BDSHRT |
BDSMDB |
|
Номер версии (идентификационный номер) ПО |
v2.4. |
vl.3 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
отсутствует |
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Технические характеристики
Основные метрологические характеристики приведены в таблице 2 .
Основные технические характеристики приведены в таблице 3 .
Таблица 2 - Основные метрологические характеристики.
|
Наименование характеристики |
Модель |
Значение |
|
1 |
2 |
3 |
|
Диапазон измерений абсолютного или избыточного давления, кПа |
DMP331 |
от 4 до 4000 |
|
DMP333 |
от 6000 до 60000 | |
|
DMP 343, DS 210 (только избыточное давление) |
от 1 до 100 | |
|
DMP 331 К, DMP 331Р, DMP 457, DS 400, DS 200М, DS 200Р |
от 10 до 60000 | |
|
DMK331, DS 401 |
от 60 до 60000 | |
|
DMK 331Р |
от 100 до 40000 | |
|
DMK456, DMK 458 |
от 4 до 2000 | |
|
DMK457 |
от 60 до 60000 | |
|
DS 200 |
от 4 до 60000 | |
|
DS 201 |
от 40 до 60000 | |
|
DMP 330M, DM 10 |
от 160 до 25000 | |
|
DMP 330L |
от 100 до 40000 | |
|
DMP ЗЗОН |
от 100 до 16000 | |
|
DMP 330F, DMP 330S |
от 160 до 40000 | |
|
DPS 300 |
от 0,16 до 100 | |
|
Диапазон измерений абсолютного или избыточного давления, МПа |
DMP 304 |
от 200 до 600 |
|
DMP 334 |
от 60 до 250 | |
|
HU 300 |
от 35 до 103 | |
|
Диапазон измерений разности давлений или избыточного давления, кПа |
DMD 331 |
от 2 до 1600 |
|
DMD341,DPS+, DPS 200 |
от 0.6 до 100 |
|
1 |
2 |
3 | ||||
|
Диапазон измерений перенастраиваемых преобразователей абсолютного или избыточного давления, кПа Минимальный шаг: 1 кПа |
DMP 331 i |
от 40 до 4000 | ||||
|
DMP 333i |
от 6000 до 60000 | |||||
|
DMP 331 Pi |
от 40 до 4000 | |||||
|
HMP 331, XACT i |
от 40 до 60000 | |||||
|
HMP331-A-S |
от 50 до 25000 | |||||
|
HMP331D |
от 1,5 до 25000 | |||||
|
XACT ci |
от 6 до 2000 | |||||
|
Диапазон измерений перенастраиваемых* преобразователей разности давлений, или абсолютного, или избыточного давления, кПа Минимальный шаг:1 кПа |
DMD 331-A-S |
от 1 до 25000 | ||||
|
DMD331D |
от 1,5 до 7000 | |||||
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, у (%) |
DMP 331, DMP 333 |
±1; ±0,5; ±0,35; ±0,25; ±0,1 (О) | ||||
|
DMP 330M, DMP 33OH, DM 10 |
±1 | |||||
|
DMP 343, DMP 210 |
±0,5; ±0,35(“) | |||||
|
DS 400 |
±0,5; ±0,35; ±0.25(‘) | |||||
|
DMK 331, DMK 457, DMK 33IP, DMP 304, DS 201, DS 401, HU 300, DMP 330F, DMP 330L, DMP 330S |
±0,5 | |||||
|
DMP 331 i, DMP 333i, DMP 331 Pi, XACT i, XACT ci, HMP331, DMP 33IK |
±0,2; ±0,1(**’ | |||||
|
HMP331D, HMP 331-A-S, DMD 33ID, DMD 331-A-S |
±0,5; ±0,25; ±0,1; ±0,075(“) | |||||
|
DMP 334 |
±0,35 | |||||
|
DMK 458 |
±0,25; ±0,1(**) | |||||
|
DMK 456, DMP 331P, DS 200, DS 200P, DS 200M, DMP 457 |
±0,5; ±0,35; ±0,25(’’) | |||||
|
DMD 331 |
±1;±0,5(‘*) | |||||
|
DPS+, DMD 341 |
±2;±1;±0,35(**) | |||||
|
DPS 200 |
±2 | |||||
|
DPS 300 |
±2; ±1<**) | |||||
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности перенастраиваемых преобразователей, у (%) |
DMP 331i, DMP 333i, DMP331P i, HMP 331, XACT i |
Рид > 40 кПа |
Рнд/ Руд <5 |
±0,1 | ||
|
Рид/Руд >5 |
± |
г Р 4 0,1 + 0,015--^ р | ||||
|
Рид _ 40 кПа |
+ |
< р > 0,08+ 0,02-~^-р < ЭД > | ||||
|
XACT ci |
Рид/Руд < 5 |
±0,2 | ||||
|
Рид/Руд > 5 |
± |
Р л 0,2 + 0,015--^ р < ГУД > | ||||
|
1 |
2 |
3 |
|
Пределы дополнительной приведенной (к диапазону измерений) погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, (%) |
DMP331, DMP 457, DS 200, DS 200М, DS 400 |
±0,3; ±0,2; ±0,14; ±0,1; ±0,07 |
|
DMP 333 |
±0,07 | |
|
DMP331P, DS 200Р |
±0,4; ±0,3; ±0.2; ±0,15; ±0,12 | |
|
DMP 330F, DMP 330L |
±0,3 | |
|
DMP 330М, DMP ЗЗОН, DMP 330S, DM 10 |
±0,5 | |
|
DMK 456, DMK 458 |
±0,1 | |
|
DMP 334 |
±0,25 | |
|
DMP 343, DS 210 |
±0,15; ±0,12; ±0,08 | |
|
DMP 331 i, DMP 33IK, DMP 331Pi, DMP 333i, HMP 331 |
±0,02 | |
|
DMK 331, DMK 331P, DMP 304, DMK 457, DS 201, DS 401, HU 300 |
±0,2 | |
|
DMD331 |
±0,4; ±0,3; ±0,2 | |
|
DMD341,DPS+ |
±0,3; ±0,25; ±0,15; ±0,08 | |
|
XACT i, XACT ci |
±0,1 | |
|
HMP331-A-S, HMP 33ID, DMD331-A-S, DMD331D |
±0,1; ±0,07; ±0,04 | |
|
DPS 200, DPS 300 |
±0,5; ±0,3 | |
|
Пределы дополнительной приведенной (к диапазону измерений) погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C перенастраиваемых преобразователей,(%) |
DMP 331 i, DMP 331 Pi, DMP 333i, HMP 331, XACT i |
±0,02 — Руд |
|
XACT ci |
±0,1-^ Руд |
|
1 |
2 |
3 |
|
Выходные сигналы: (аналоговые и цифровые) |
DMP331, DMP331P, DMP 333, DMP 334, DMP 304, DMP 343, DMK 331, DMK 331Р, DMP 331К, ни 300, DMP 330L, DMP ЗЗОН, DMK 457 |
от 4 до 20 мА (2-х пр);* от 4 до 20 мА (3-х пр); от 0 до 20 мА (3-х пр.); от 0 до 5 мА (3-х пр,); отОдоЮВ (3-х пр.); от 0 до 5 В (3-х пр.); от 0 до 1 В (3-х пр.); от 0,5 до 4,5 В (3-х пр.); от 0,5 до 5,5 В (3-х пр.). HART, Modbus RTU. |
|
DMD331-A-S, DMD331D, HMP331-A-S, HMP331D. DMK 456, DMK 458, DMP 331 i, DMP 333i, DMP 331 Pi |
от 4 до 20 мА (2-х пр.). HART, Modbus RTU | |
|
HMP331,XACTi, XACTci |
от 4 до 20 мА (2-х пр.). HART | |
|
DS 200, DS 200P, DS 201, DS 210, DS 400, DS 401, DPS+, DPS 200, DPS 300, DMP 457, DMP 330M, DMP330F, DMP 330S |
от 4 до 20 мА (2-х пр.); от 4 до 20 мА (3-х пр.); отОдоЮВ (3-х пр.); | |
|
DMD 331, DMD341 |
от 4 до 20 мА (2-х пр.); отОдоЮВ (3-х пр.); HART, Modbus RTU | |
|
Нормальные условия для преобразователей: - температура окружающей среды, °C -относительная влажность, % - атмосферное давление, кПа - напряжение питания, В |
от 21 до 25 от 30 до 80 от 84 до 106,7 от 21 до 27 | |
|
Нижние пределы диапазонов измерений, как правило, равны 0. Но в некоторых случаях, например, при измерении давления в жидкостях разной плотности, нижние пределы измерений могут смещаться, при этом диапазон измерений остается прежним. Перенастраиваемые преобразователи могут быть настроены на любой диапазон измерений внутри указанного в данном разделе с шагом не менее 0,1 кПа; ( ’ Конкретное значение предела допускаемой основной приведенной погрешности указано в паспорте преобразователя; 1 ) Примечание: 2-х пр. и 3-х пр. - соответственно, 2-х. и 3-х проводная выходная электрическая цепь; Рид ~ номинальный диапазон, Руд - установленный диапазон. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Модель |
Значение |
|
1 |
2 |
3 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C |
DMP 331, DMP ЗЗН, DMP 331 Pi, DMP 331Р, DMP 333, DMP 333i, DMP 334, DMP 304. DMP 343, DMP 457, DMK 331, DMK 33IP, DMP 33IK, DMP 33OL, DMP 33OH. DMK 456, DMK 457, DMK 458, DS 200, DS 201, DS 210, DS 200P, DS 400, DS 401,DMP 330F, DMP 330M, DMP 330S, DMD 331 |
от -25 до 85; от -40 до 85 |
|
DS 200M, DM 10, DMD 341 |
от -25 до 85 | |
|
XACT i, XACT ci |
от -40 до 80 | |
|
DPS 200, DPS 300 |
от 0 до 50 | |
|
DPS+ |
от -25 от до 50 | |
|
DMD331-A-S, DMD331 D, HMP331-A-S, HMP331 D, HMP 331 |
от -50 от до 85; | |
|
HU 300 |
от -40 до 125 | |
|
Рабочие условия эксплуатации: - отн. влажность, % - атм. давление, кПа |
до 80 от 84 до 106.7 | |
|
Напряжение питания постоянного тока, В |
DMP 331, DMP 331P, DMP 333, DMP 334, DMP 304, DMP 343, DMK 331, DMK331P, DMP 33 IK, HU 300, DMP 330L, DMP 330H, DMK 457, DMP 331 i, DMP 333 i DMP 331 Pi, HMP 331, DMD 331, DMD 341 |
от 12 до 36 (2-х пр.); от 14 до 36 (3-х пр.); от 7 до 15 (3-х пр.); 5 (3-х пр.). |
|
DMK 456, DMK 458 |
от 9 до 32 (2-х пр.) | |
|
DS 200, DS 200P, DS 201, DS 210, DS 400, DS 401,DMP 330M, DMP 330F, DMP 330S, DMP 457 |
от 18 до 41 (2-х пр.); от 19 до 30 (3-х пр.); от 15 до 36 (3-х пр.). | |
|
XACT i, XACT ci |
от 10 до 30 (2-х пр.). | |
|
DMD331-A-S, DMD331 D, HMP331-A-S, HMP 331 D |
от 9 до 44 (2-х пр.). | |
|
DPS +, DPS 200 |
от 12 до 31 (2-х пр.); от 19 до 31 (3-х пр.). | |
|
DPS 300 |
от 11 до 32 (2-х пр.); от 19 до 32 (3-х пр.); | |
|
DS 200M |
7,2 В | |
|
DM 10 |
3 В | |
|
1 |
2 |
3 |
|
Габаритные размеры, мм, не более: длинахдиаметр/ длинахширипа хглубина |
DMP 331, DMP 333, DMP 343, DMP 457, DMK 457, DMK 331 |
110x35 |
|
DMP 330М, DMP 330F, DMP 330L, DMP ЗЗОН. DMP 330S |
90x35 | |
|
DMP33H, DMP331P. DMP 331 Pi. DMP 33 3 i, DMP 334. DMP 331K, DMK331P |
150x35 | |
|
DMP 304 |
161x39,5 | |
|
DPS 200, DPS 300 |
131x105x51 | |
|
DPS+ |
142x105x64 | |
|
DS 200. DS 200P, DS 201, DS 210 |
150x68x46 | |
|
DS 200M |
130x77x71 | |
|
DM 10 |
120x63x40 | |
|
DMD 331, DMD 341 |
110x90x40 | |
|
HU 300 |
120x94 | |
|
XACT i, XACT ci, HMP331 |
160x140x110 | |
|
DMK 456, DMK 458 |
110x90x60 | |
|
DS 400, DS 401 |
170x90x76 | |
|
HMP331-A-S, HMP331D, DMD 331-A-S, DMD 33ID |
180x115x110 | |
|
Масса, кг, не более |
DMP 331, DMP 333, DMP 343, DMP 457, DMK 457, DMK 331, DMP 330M, DMP 330F, DMP 330L, DMP 330H, DMP 330S |
0,14 |
|
DMP 331i, DMP 331P, DMP 331 Pi, DMP 333i, DMP 334, DMP 331K, DMK 331P, DS 201, DPS 300 |
0,2 | |
|
DS 200M |
0,3 | |
|
DS 200, DS 210, DM 10, DPS 200 |
0,16 | |
|
DS 200P, DMD 331, DMD 341 |
0,25 | |
|
DMP 304 |
0,26 | |
|
HU 300 |
2,1 | |
|
XACT i, XACT ci, DS 400, DS 401, DMK 456, DMK 458 |
0,4 | |
|
HMP331 |
1 | |
|
DPS + |
0,5 | |
|
DMD 331-A-S, DMD 33ID |
3,5 | |
|
HMP 331-A-S, HMP331D |
2 | |
|
Средний срок службы, лет - для преобразователей с ПГ менее ±0,1 % - для преобразователей с ПГ ±0,1 % и более |
12 14 | |
|
Средняя наработка на отказ, ч, не менее |
100000 | |
Знак утверждения типа
наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.
Комплектность
Комплектность преобразователей давления представлена в Таблице 4
Таблица 4 - Комплектность преобразователей давления
|
Наименование |
Обозначение |
Кол-во |
Примечание | |
|
1 |
Преобразователь давления измерительный |
- |
1 шт. |
Исполнение и модель( по заказу). |
|
2 |
Методика поверки |
МП-202-008-2019 |
1 экз. |
Поставляется 1 экз. на партию преобразователей. |
|
3 |
Паспорт |
БДСР.406239.001ПС |
1 экз. |
Поставляется с каждым прибором |
|
4 |
Принадлежности по заказу |
- |
1 |
По дополнительному заказу. |
|
5 |
Цифровые адаптеры и внешнее ПО. |
- |
2 |
По дополнительному заказу. |
Поверка
осуществляется по документу МП-202-008-19 «Преобразователи давления измерительные DMP, DMD, DS, DMK, ХАСТ, DM, DPS, НМР, HU. Методика поверки», утвержденному ФГУП ВНИИМС 05.02.2019 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; (Регистрационный № 58794-14).
Калибратор давления портативный ЭЛМЕТРО-Паскаль-02 (Регистрационный № 25940-03)
Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (Регистрационный 52489-13).
Мультиметр 3458А (Регистрационный № 25900-03).
Мультиметр многоканальный прецизионный ЭЛМЕТРО-Кельвин (Регистрационный №47848-11).
Катушка электрического сопротивления Р331 (Регистрационный № 1162-58)
Магазин сопротивлений РЗЗ-М1 (Регистрационный № 48930-12)
Катушка электрического сопротивления Р331 (Регистрационный № 1162-58)
Магазин сопротивлений РЗЗ-М1 (Регистрационный № 48930-12)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наноситься на корпус средства измерений и/или в паспорт, и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.802-2012 «Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
ГОСТ Р 8.840-2013 ГСП. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - Г106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
ТУ 4212-000-7718542411-19 «Преобразователи DMP. DMD, DS. DMK. ХАСТ, DM. DPS, НМР, HU, LMP. LMK. Технические условия»
Смотрите также
