Приборы измерительные КИВ-500/110
| Номер в ГРСИ РФ: | РБ 03 13 8009 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «Димрус», г. Пермь |
|
Описание типа РБ 03 13 8009 21 [2021-11-25]
rb-03-13-8009-21_2021-11-25.pdf
|
Скачать |
Приборы измерительные КИВ-500/110 (далее - приборы) предназначены для измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) через изоляцию вводов силовых трансформаторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8009 21 |
| Наименование | Приборы измерительные КИВ-500/110 |
| Год регистрации | 2021 |
| Номер сертификата | 14175 |
| Дата регистрации | 2021-06-01 |
| Срок действия | 2024-02-15 |
| Получатель сертификата | ООО «Димрус», г. Пермь, Российская Федерация (RU) |
Производитель / Заявитель
ООО «Димрус», г. Пермь
Адрес: 614000, г.Пермь, ул. Пермская, 70, офис 403
Контакты: тел.: +7 (342) 212-23-18, факс: +7 (342) 212-84-74, dimrus@dimrus.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по ВЦ.411729.043 МП «Приборы измерительные КИВ-500/ 110. Методика поверки», утвержденной в 2018 г. |
Поверители
Скачать
|
Описание типа РБ 03 13 8009 21 [2021-11-25]
rb-03-13-8009-21_2021-11-25.pdf
|
Скачать |
Описание типа
Назначение
Приборы измерительные КИВ-500/110 (далее - приборы) предназначены для измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) через изоляцию вводов силовых трансформаторов.
Описание
Принцип действия приборов основан на преобразовании переменного тока, протекающего через встроенный резистор в контролируемой цепи, включающей блок входов, блок фильтров, с последующей обработкой сигнала аналого-цифровым преобразователем.
Приборы выпускаются в четырех модификациях: КИВ-500/110-3/3, КИВ-500/110-3/6, КИВ-500/110-15/3, КИВ-500/110-15/6, различающихся между собой количеством каналов измерения, диапазоном измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) через изоляцию вводов силовых трансформаторов и номинальным значением сопротивления встроенного резистора в контролируемой цепи.
Расшифровка условного обозначения приборов измерительных КИВ-500/110: КИВ-500/110-ХХ/Х
Количество каналов измерения
---- Номинальное значение сопротивления встроенного резистора в контролируемой цепи
Тип средства измерений
Приборы монтируются в стальные монтажные шкафы двух типоразмеров, предназначенные для защиты от внешних воздействий.
Типоразмер шкафа определяется количеством измерительных каналов в модификациях прибора.
Измерительные каналы имеют встроенную защиту от паразитных импульсных помех и фильтры.
Управление приборами осуществляется посредством внешнего программного обеспечения, устанавливаемого на персональный компьютер.
Измерения могут проводиться как автоматически с определенным периодом, так и вручную (по команде оператора). Результаты, дата и время проведения измерений сохраняются в памяти прибора.
Общий вид приборов с указанием мест нанесения знака поверки и пломбировки приведен на рисунках 1 и 2.
Место пломбировки
Место нанесения знака поверки

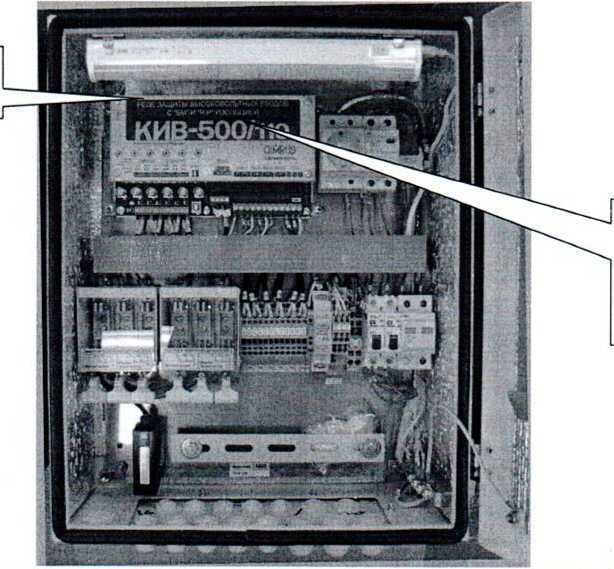

Рисунок 1 - Общий вид приборов измерительных КИВ-500/110-3/3, КИВ-500/l 10-15/3 в монтажном шкафу
Место пломбировки
Место нанесения знака поверки

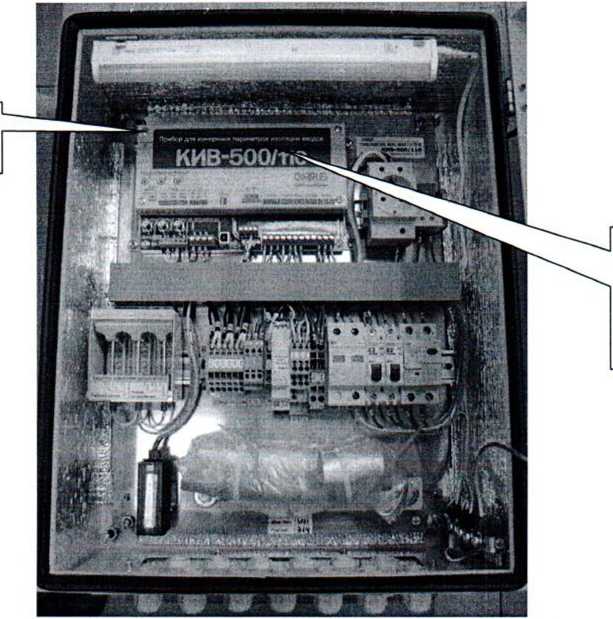

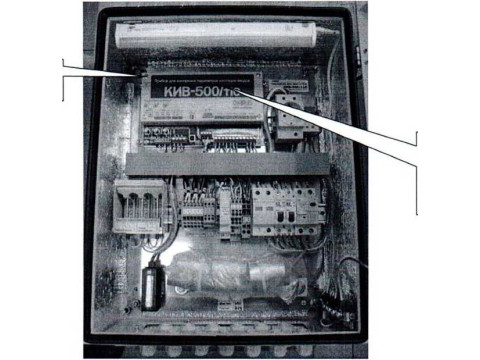

Рисунок 2 - Общий вид приборов измерительных КИВ-500/110-3/6, КИВ-500/110-15/6 в монтажном шкафу
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (kiv500_l lO.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики прибора нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) прибора предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО «KIV» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для управления прибором, сбора информации с прибора, хранения и представления пользователю информации в удобном виде. Внешнее ПО не является метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное: | |
|
Идентификационное наименование ПО |
kiv500 1 lO.sim |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
51124FA0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
|
Внешнее: | |
|
Идентификационное наименование ПО |
KIV.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
04В25957 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) для модификации, мА: - КИВ-500/110-3/3; - КИВ-500/110-3/6; - КИВ-500/110-15/3; - КИВ-500/110-15/6 |
от 2 до 110 от 2 до 110 от 0,4 до 22 от 0,4 до 22 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) для модификации, %: - КИВ-500/110-3/3: | |
|
- в диапазоне измерений от 2 до 5 мА включ. |
±4 |
|
- в диапазоне измерений св. 5 до 9 мА включ. |
±2 |
|
- в диапазоне измерений св. 9 до 110 мА - КИВ-500/110-3/6: |
±1 |
|
- в диапазоне измерений от 2 до 5 мА включ. |
±4 |
|
- в диапазоне измерений св. 5 до 9 мА включ. |
±2 |
|
- в диапазоне измерений св. 9 до 110 мА - КИВ-500/110-15/3: |
±1 |
|
- в диапазоне измерений от 0,4 до 1,0 мА включ. |
±4 |
|
- в диапазоне измерений св. 1,0 до 1,8 мА включ. |
±2 |
|
- в диапазоне измерений св. 1,8 до 22,0 мА - КИВ-500/110-15/6: |
±1 |
|
- в диапазоне измерений от 0,4 до 1,0 мА включ. |
±4 |
|
- в диапазоне измерений св. 1,0 до 1,8 мА включ. |
±2 |
|
- в диапазоне измерений св. 1,8 до 22,0 мА |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов измерения силы переменного тока номинальной частотой 50 Гц для модификации, шт: - КИВ-500/110-3/3; |
3 |
|
- КИВ-500/110-3/6; |
6 |
|
- КИВ-500/110-15/3; |
о 3 |
|
- КИВ-500/110-15/6 |
6 |
|
Параметры электропитания: - напряжение переменного тока, В |
от 90 до 260 |
|
- частота переменного тока, Гц |
от 47 до 440 |
|
- напряжение постоянного тока, В |
от 120 до 370 |
|
Порты внешней связи |
USB |
|
Входное сопротивление измерительного канала, Ом |
50 |
|
Время установления рабочего режима, мин, не более |
20 |
|
Габаритные размеры, мм: - модификаций КИВ-500/110-3/3; КИВ-500/110-15/3 - высота |
210±5 |
|
- ширина |
400±5 |
|
- длина |
500±5 |
|
- модификаций КИВ-500/110-3/6; КИВ-500/110-15/6 - высота |
250±5 |
|
- ширина |
500±5 |
|
- длина |
700±5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
30 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность при температуре +25 °C, %, не более - атмосферное давление. кПа |
от -60 до +85 95 от 84 до 106,7 |
Знак утверждения типа
наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации ВЦ.411729.043 РЭ типографским способом.
Комплектность
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Прибор измерительный КИВ-500/110 |
ВЦ.411729.043 |
1 шт. |
|
Комплект принадлежностей в составе: | ||
|
Диск с ПО «KIV» |
- |
1 шт. |
|
USB-кабель 24AWG |
- |
1 шт. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Руководство по эксплуатации |
ВЦ.411729.043 РЭ |
1 экз. |
|
Паспорт |
ВЦ.411729.043 ПС |
1 экз. |
|
Методика поверки |
ВЦ.411729.043 МП |
1 экз. |
Поверка
осуществляется по документу ВЦ.411729.043 МП «Приборы измерительные КИВ-500/110. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.06.2018 г.
Основные средства поверки:
- калибратор переменного тока «Ресурс-К2» (регистрационный номер в Федеральном информационном фонде 31319-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора и (или) на свидетельство о поверке в виде наклейки и (или) поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ВЦ.411729.043 ТУ Приборы измерительные КИВ-500/110. Технические условия
Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
