Дымомеры СМОГ-2
| Номер в ГРСИ РФ: | РБ 03 09 8013 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Дымомеры |
| Производитель / заявитель: | ФГУП «СПО «Аналитприбор», г. Смоленск |
|
Описание типа РБ 03 09 8013 21 [2021-11-25]
rb-03-09-8013-21_2021-11-25.pdf
|
Скачать |
Дымомеры СМОГ-2 (далее - дымомеры) предназначены для измерений дымности отработавших газов дизельных двигателей автомобилей, дизельных судовых, тепловозных и промышленных двигателей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 8013 21 |
| Наименование | Дымомеры СМОГ-2 |
| Год регистрации | 2021 |
| Номер сертификата | 14179 |
| Дата регистрации | 2021-06-01 |
| Срок действия | 2024-03-06 |
| Получатель сертификата | ФГУП «СПО «Аналитприбор», г. Смоленск, Российская Федерация (RU) |
Производитель / Заявитель
ФГУП «СПО «Аналитприбор»
Адрес: 214031, г. Смоленск, ул. Бабушкина, д.3
Контакты: тел. (4812) 31-12-42, 31-30-77, 31-06-78, факс (4812) 31-75-17, 31-33-25, info@analitpribor-smolensk.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверку проводить по МП-640-020-2-14 «Дымомеры СМОГ-2. Методика поверки», утвержденной в 2014 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой ФГУП «СПО «Аналитприбор» (аттестат аккредитации - №RA.RU.310661, шифр поверительного клейма - ГЦС) (Комиссия №09-21). |
Поверители
Скачать
|
Описание типа РБ 03 09 8013 21 [2021-11-25]
rb-03-09-8013-21_2021-11-25.pdf
|
Скачать |
Описание типа
Назначение
Дымомеры СМОГ-2 (далее - дымомеры) предназначены для измерений дымности отработавших газов дизельных двигателей автомобилей, дизельных судовых, тепловозных и промышленных двигателей.
Описание
Дымомеры имеют блочную структуру и состоят из измерительной камеры с блоком обработки информации (БОИ), блока питания и индикации (БПИ) и пробозаборника. Измерительная камера представляет собой оптическую систему, основными элементами которой являются источник света и фотоприемник. Питание дымомеров осуществляется от сети переменного тока через адаптер и (или) от аккумулятора. Конструктивно дымомеры имеют два исполнения СМОГ-2-01 и СМОГ-2-02 в зависимости от способа отображения результатов измерений. В дымомерах исполнения СМОГ-2-02 отображение результатов измерений осуществляется на БПИ и персональном компьютере или другом внешнем устройстве с использованием интерфейса USB, RS232. [3 комплект дымомеров исполнения СМОГ-2-01 БПИ не входит, результаты измерений отображаются только на персональном компьютере или другом внешнем устройстве.
Принцип работы дымомеров основан на оптико-абсорбционном методе измерений, заключающемся в измерении ослабления интенсивности света при прохождении его через задымленную среду. Источник света просвечивает измерительную камеру с эффективной фотометрической длиной 0,2 м, заполненную отработавшим газом. Фотодиод регистрирует интенсивность излучения, прошедшего через задымленную среду. Сигнал с фотодиода обрабатывается БОИ и передается на компьютер или на БПИ. Результаты измерений представляются в единицах дымности и единицах коэффициента поглощения светового потока.
Внешний вид дымомеров и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа - на рисунке 2.
Программное обеспечение
Дымомеры имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым, выполняющим функции сбора, обработки, передачи, хранения и представления измерительной информации. Внешнее ПО применяется для связи с компьютером через пользовательский интерфейс, не является метрологически значимым, предназначено для считывания результатов измерений и других данных. ПО разработано ФГУП СПО «Аналитприбор» для операционной системы Windows.
Идентификационные данные ПО представлены в таблице 1.
Место для разме щения знака утверждения типа
:еязь ппаихе
I - измерительная камера; 2 - БОИ; 3 - пробозаборник; 4 - БПИ

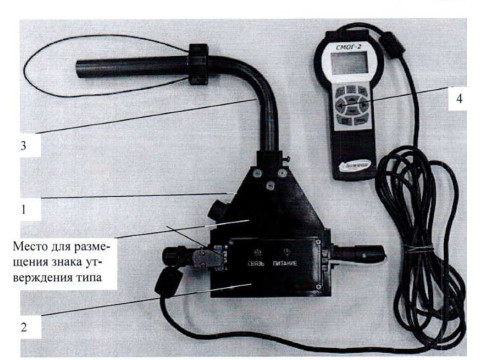

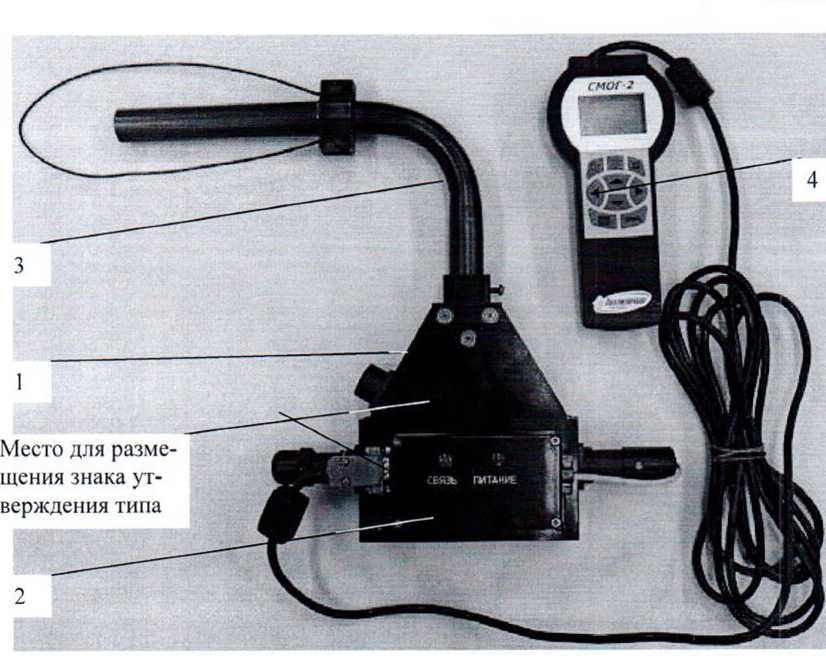

Рисунок I - Внешний вид дымомеров, обозначение места для размещения знака утверждения типа

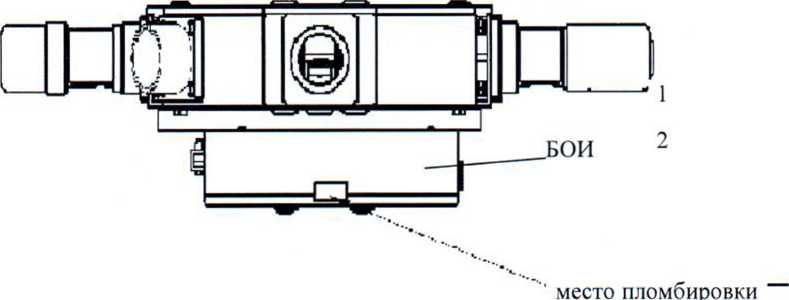

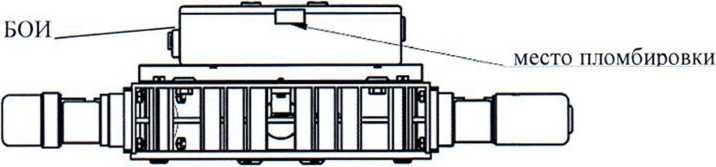

Рисунок 2 - Схема пломбировки дымомеров от несанкционированного доступа
аблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
bpi.hex |
2.0 |
9632 |
CRC16 |
|
boi.hex |
2.0 |
3471 |
CRC16 | |
|
Внешнее |
Smog.exe |
2.0 |
- |
- |
ПО идентифицируется при включении дымомера и (или) при подключении его к компьютеру. Идентификационное наименование и версия внешнего ПО отображаются в главном меню, идентификационное наименование и версия встроенного ПО - в диалоге информации о программе. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Основные метрологические и технические характеристики дымомеров приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений дымности, % |
от 0 до 100 |
|
Пределы допускаемой приведенной* погрешности измерений дымности, % |
± 1 |
|
Диапазон показаний коэффициента поглощения светового потока. м' |
ОТ 0 ДО ОО |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента поглощения светового потока в диапазоне измерений от 1.6 до 1,8 м"1, м'1 |
± 0,025 |
|
Время прогрева, мин, не более |
10 |
|
Напряжение питания. В - от аккумуляторной батареи - через адаптер от сети переменного тока частотой (50 ± 1) Гц |
5 220 ± 22 |
|
Потребляемая мощность дымомеров, Вт, не более - исполнение СМОГ-2-01 - исполнение СМОГ-2-02 |
1,5 3,0 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - измерительной камеры - БОИ - БПИ - пробозаборника |
85 хЗООх 190 45 х 150 х 65 40 x95 х210 40 х 350 х 205 |
|
Наименование параметра или характеристики |
Значение характеристики |
|
Масса, кг, не более: - измерительной камеры с БОИ - БПИ - пробозаборника |
1,1 1,0 1,0 |
|
Рабочие условия эксплуатации дымомеров: - температура окружающего воздуха, °C для дымомеров исполнения СМОГ-2-01 для дымомеров исполнения СМОГ-2-02 - относительная влажность окружающего воздуха при температуре 35 °C, % - атмосферное давление, кПа |
от минус 30 до 45 от минус 5 до 35 от 30 до 95 % от 84 до 106.7 |
|
*Погрешность нормирована как приведенная к диапазону измерений | |
Знак утверждения типа
наносится на специальную табличку на боковой панели корпуса измерительной камеры дымо-меров методом фотохимической печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность дымомеров приведена в таблице 3.
Таблица 3
|
Наименование |
Количество |
Примечание |
|
1 Дымомер СМОГ-2 |
1 |
Исполнение указывается при поставке изделия |
|
2 Комплект ЗИП |
1 | |
|
3 Комплект приспособлений |
1 |
По требованию заказчика |
|
4 Руководство по эксплуатации |
1 | |
|
5 Методика поверки |
1 |
Поверка
осуществляется по документу МП-640-020-2-14«Инструкция. Дымомеры СМОГ-2. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 04.02.2014 г.
Основные средства поверки:
Комплект светофильтров М90, регистрационный № 42599-09, диапазон значений коэффициента направленного пропускания от 20 до 90 %, пределы допускаемой абсолютной погрешности заданного значения коэффициента направленного пропускания ± 0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 50953-2008 «Выбросы вредных веществ и дымность отработавших газов магистральных и маневровых тепловозов. Нормы и методы определения»
ГОСТ Р 51250-99 «Двигатели внутреннего сгорания поршневые. Дымность отработавших газов. Нормы и методы определения»
ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния»
ГОСТ Р 52408-2005 «Двигатели внутреннего сгорания поршневые. Выбросы вредных веществ с отработавшими газами. Часть 2. Измерения в условиях эксплуатации»
ГОСТ Р ИСО 11614-2011 «Двигатели внутреннего сгорания поршневые с воспламенением от сжатия. Прибор для измерения дымности и определения коэффициента поглощения светового потока в отработавших газах»
«Дымомеры СМОГ-2. Технические условия ИБЯЛ.413314.005ТУ»
Приказ Министерства промышленности и торговли Российской Федерации от 06 декабря 2011 г. № 1677
Приказ Министерства внутренних дел Российской Федерации от 08 ноября 2012 г. №1014
Другие Дымомеры
