Меры электрического сопротивления однозначные серии МЭСО
| Номер в ГРСИ РФ: | РБ 03 13 7904 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "СОНЭЛ", г. Москва |
|
Описание типа РБ 03 13 7904 21 [2021-06-24]
rb-03-13-7904-21_2021-06-24.pdf
|
Скачать |
Меры электрического сопротивления однозначные серии МЭСО (далее по тексту -меры) предназначены для воспроизведения электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7904 21 |
| Наименование | Меры электрического сопротивления однозначные серии МЭСО |
| Год регистрации | 2021 |
| Номер сертификата | 14047 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2024-03-25 |
| Получатель сертификата | ООО "СОНЭЛ", д. Мисайлово Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "СОНЭЛ", д. Мисайлово Московской обл.
Адрес: 142714, Московская обл., Ленинский р-н, с/п Молоковское, д. Мисайлово, ул. Первомайская, д. 158 А.
Контакты: +7 (495) 287-43-53,
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь в связи с отсутствием стабильного источника питания с требуемыми метрологическими характеристиками (НТК №03-21). |
| Методика поверки | Поверку проводить по МЭСО-18 МП "Меры электрического сопротивления однозначные серии МЭСО. Методика поверки", утвержденной в 2018 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой ООО "СОНЭЛ" (аттестат аккредитации - №1201, шифр поверительного клейма - ВВО) (НТК №03-21). Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки, проводимой на базе ООО "СОНЭЛ" (аттестат аккредитации -№ 1201, шифр поверительного клейма - ВВО) представителями юридических лиц ГМС РБ (НТК №03-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 7904 21 [2021-06-24]
rb-03-13-7904-21_2021-06-24.pdf
|
Скачать |
Описание типа
Назначение
Меры электрического сопротивления однозначные серии МЭСО (далее по тексту -меры) предназначены для воспроизведения электрического сопротивления постоянному току.
Меры электрического сопротивления однозначные серии МЭСО являются рабочими эталонами 3-го разряда согласно Приказу Росстандарта от 15.02.16 №146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления».
Описание
Принцип действия мер заключается в воспроизведении значения электрического сопротивления постоянному току с помощью резистивного элемента.
Меры представляют собой настольные лабораторные приборы, конструктивно выполненные в металлическом корпусе, внутри которого размещен защитный экран. В корпусе смонтированы резисторы, позволяющие воспроизводить электрическое сопротивление в соответствии с номиналом, маркированном на мере.
На лицевой панели мер расположены разъемы для подключения измерителей электрического сопротивления, в том числе, разъемы защитного и рабочего заземлений.
Маркировка наименования модификаций мер имеет вид «МЭСО-хТ-ЮкВ», где х -целевой номинал электрического сопротивления, выраженный в ТОм. Допустимые номиналы выбираются из диапазона от 5 ТОм до 40 ТОм, с шагом 0,5 ТОм. Действительное номинальное значение электрического сопротивления, воспроизводимого мерой, определяется в процессе приемо-сдаточных испытаний. Установленное значение маркируется на шильдике меры.
Общий вид мер и место нанесения знака поверки представлены на рисунке 1. Место пломбирования от несанкционированного доступа представлено на рисунке 2.
Место нанесения
знака поверки

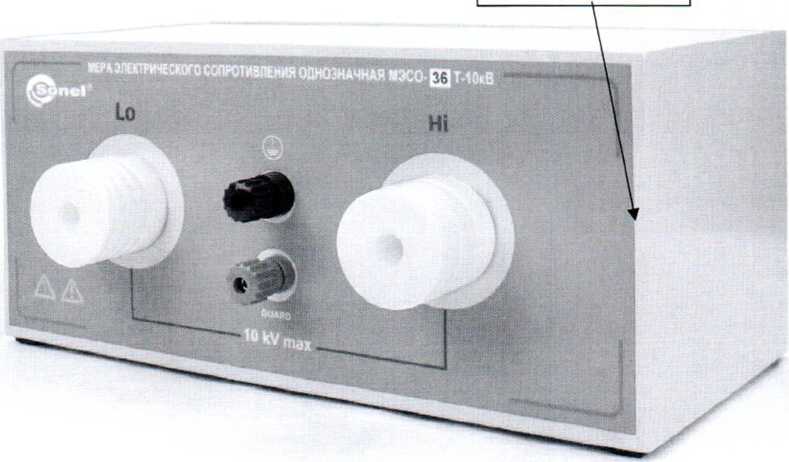

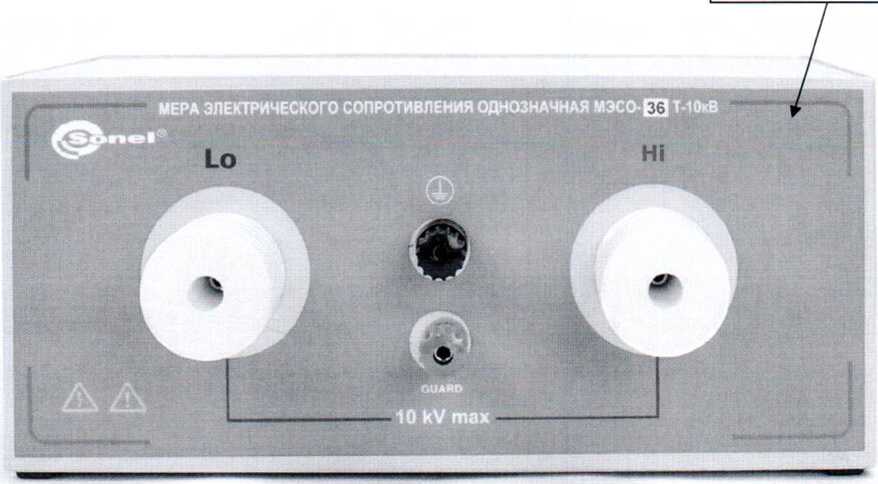

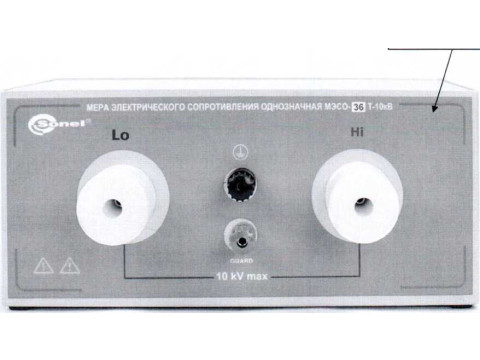

Рисунок 1 — Общий вид мер и место нанесения знака поверки
Место пломбирования
Рисунок 2 - Место пломбирования от несанкционированного доступа
Программное обеспечение
отсутствует.
Технические характеристики
Основные метрологические и технические характеристики мер приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики мер
|
Модификация |
Номинальное значение воспроизводимого электрического сопротивления постоянному току RHOM, ТОм |
Пределы допускаемой основной абсолютной погрешности воспроизведений электрического сопротивления постоянному току, ТОм” |
Температурный коэффициент электрического сопротивления, млн''/°С |
|
МЭСО-5Т-10кВ |
5 |
±0,015 "R-воспр |
500 |
|
МЭСО-5,5Т-10кВ |
5,5 |
±0,015-RBOCnp |
500 |
|
МЭСО-6Т-10кВ |
6 |
±0,015RBOcnp |
500 |
|
МЭСО-6,5Т-10кВ |
6,5 |
±0,015-RBOcnp |
500 |
|
МЭСО-7Т-10кВ |
7 |
±0,015 -Reocnp |
500 |
|
МЭСО-7,5Т-10кВ |
7,5 |
±0,015-RBOCnp |
500 |
|
МЭСО-8Т-10кВ |
8 |
±0,015-RBOcnp |
500 |
|
МЭСО-8,5Т-10кВ |
8,5 |
±0,015-RBOCnp |
500 |
|
МЭСО-9Т-10кВ |
9 |
±0,015-RBOCnp |
500 |
|
МЭСО-9,5Т-ЮкВ |
9,5 |
±0,015 • Reocnp |
500 |
|
МЭСО-10Т-10кВ |
10 |
±0,015-RBOCnp |
500 |
|
МЭСО-10,5Т-10кВ |
10,5 |
±0,015-Reocnp |
500 |
|
МЭСО-ИТ-ЮкВ |
11 |
±0,015 -RBocnp |
500 |
|
МЭСО-11,5Т-ЮкВ |
11,5 |
±0,015 -Rgocnp |
500 |
Продолжение таблицы 1
|
Модификация |
Номинальное значение воспроизводимого электрического сопротивления постоянному току Rhom, ТОм |
Пределы допускаемой основной абсолютной погрешности воспроизведений электрического сопротивления постоянному току, ТОм1* |
Температурный коэффициент электрического сопротивления, млн'’/°C |
|
МЭСО-12Т-ЮкВ |
12 |
±0,015 ’ Rbociip |
500 |
|
МЭСО-12,5Т-10кВ |
12,5 |
±0,015-RBocnp |
500 |
|
МЭСО-13Т-10кВ |
13 |
±0,015-Rbociip |
500 |
|
МЭСО-13,5Т-10кВ |
13,5 |
±0,015 Rbociip |
500 |
|
МЭСО-14Т-10кВ |
14 |
±0,015 Rbociip |
500 |
|
МЭСО-14,5Т-10кВ |
14,5 |
±0,01 5'Rbociip |
500 |
|
МЭСО-15Т-ЮкВ |
15 |
±0,015-RBOcnp |
500 |
|
МЭСО-15,5Т-ЮкВ |
15,5 |
±0,015-Rbociip |
500 |
|
МЭСО-16Т-ЮкВ |
16 |
±0,015RBOcnp |
500 |
|
МЭСО-16,5Т-ЮкВ |
16,5 |
±0,015-Rbociip |
500 |
|
МЭСО-17Т-10кВ |
17 |
±0,015RBocnp |
500 |
|
МЭСО-17,5Т-10кВ |
17,5 |
±0,015-Rbociip |
500 |
|
МЭСО-18Т-10кВ |
18 |
±0,015-Rbociip |
500 |
|
МЭСО-18,5Т-ЮкВ |
18,5 |
±0,01 5 • Rbociip |
500 |
|
МЭСО-19Т-10кВ |
19 |
=t0,015-Rbociip |
500 |
|
МЭСО-19,5Т-ЮкВ |
19,5 |
±0,015-RBOC|1P |
500 |
|
МЭСО-20Т-10кВ |
20 |
±0,015-Rbociip |
500 |
|
МЭСО-20,5Т-10кВ |
20,5 |
±0,015-Rbociip |
500 |
|
МЭСО-21Т-10кВ |
21 |
±0,015RBOcnp |
500 |
|
МЭСО-21,5Т-10кВ |
21,5 |
±0,015RBocnp |
500 |
|
МЭСО-22Т-10кВ |
22 |
±0,015-Rbociip |
500 |
|
МЭСО-22,5Т-ЮкВ |
22,5 |
±0,015 Rbociip |
500 |
|
МЭСО-23Т-ЮкВ |
23 |
±0,015 Rbociip |
500 |
|
МЭСО-23,5Т-10кВ |
23,5 |
±0,015-Rbociip |
500 |
|
МЭСО-24Т-ЮкВ |
24 |
±0,01 5-Rbociip |
500 |
|
МЭСО-24,5Т-ЮкВ |
24,5 |
±0,015-Rbociip |
500 |
|
МЭСО-25Т-10кВ |
25 |
±0,0 15 Rbociip |
500 |
|
МЭСО-25,5Т-10кВ |
25,5 |
±0,015-RBOcnp |
500 |
|
МЭСО-26Т-10кВ |
26 |
±0,015-Rbociip |
500 |
|
МЭСО-26,5Т-10кВ |
26,5 |
±0,015 Rbociip |
500 |
|
МЭСО-27Т-10кВ |
27 |
±0,015-Rbociip |
500 |
|
МЭСО-27,5Т-10кВ |
27,5 |
±0,015'RBocnp |
500 |
|
МЭСО-28Т-10кВ |
28 |
±0,015-RBOcnp |
500 |
|
МЭСО-28,5Т-ЮкВ |
28,5 |
±0,015-Rbociip |
500 |
|
МЭСО-29Т-10кВ |
29 |
±0,015-RBOcnp |
500 |
|
МЭСО-29,5Т-10кВ |
29,5 |
±0,015 Rbociip |
500 |
|
МЭСО-ЗОТ-ЮкВ |
30 |
±0,015-RBOCnp |
500 |
|
МЭСО-30,5Т-10кВ |
30,5 |
±0,015 ’Rbociip |
500 |
|
МЭСО-31Т-10кВ |
31 |
±0,015 Rbociip |
500 |
|
МЭСО-31,5Т-10кВ |
31,5 |
±0,015-Rbociip |
500 |
|
МЭСО-32Т-10кВ |
32 |
±0,015-Rbociip |
500 |
Окончание таблицы 1
|
Модификация |
Номинальное значение воспроизводимого электрического сопротивления постоянному току RH0M, ТОм |
Пределы допускаемой основной абсолютной погрешности воспроизведений электрического сопротивления постоянному току, ТОм1 ’ |
Температурный коэффициент электрического сопротивления, млн''/°С |
|
МЭСО-32,5Т-10кВ |
32,5 |
±0,015-RBOcnp |
500 |
|
МЭСО-ЗЗТ-ЮкВ |
33 |
±0,015-RBOCnp |
500 |
|
МЭСО-33,5Т-10кВ |
33,5 |
±0,015-RBOCnp |
500 |
|
МЭСО-34Т-10кВ |
34 |
±0,015-RBOCnp |
500 |
|
МЭСО-34,5Т-10кВ |
34,5 |
±0,015 ■ RBocnp |
500 |
|
МЭСО-35Т-10кВ |
35 |
±0,015'RBOcnp |
500 |
|
МЭСО-35,5Т-ЮкВ |
35,5 |
±0,015 • RB0Cnp |
500 |
|
МЭСО-36Т-10кВ |
36 |
±0,015RBOCnp |
500 |
|
МЭСО-36,5Т-ЮкВ |
36,5 |
±0,015-RBOCnp |
500 |
|
МЭСО-37Т-10кВ |
37 |
±0,015-RBOCnp |
500 |
|
МЭСО-37,5Т-ЮкВ |
37,5 |
±0,015-RBOCnp |
500 |
|
МЭСО-38Т-10кВ |
38 |
±0,015-RBOCnp |
500 |
|
МЭСО-38,5Т-ЮкВ |
38,5 |
±0,015-RBOCIIP |
500 |
|
МЭСО-39Т-10кВ |
39 |
±0,015 -RB0Cnp |
500 |
|
МЭСО-39,5Т-10кВ |
39,5 |
±0,015-RBOCnp |
500 |
|
МЭСО-40Т-10кВ |
40 |
±0,015-RBOCnp |
500 |
|
Примечание 1 ’ В формулах расчёта пределов допускаемой основной абсолютной погрешности воспроизведений электрического сопротивления постоянному току RB0Cnp~ действительное значение электрического сопротивления постоянному току указанное в паспорте | |||
Таблица 2 - Основные технические характеристики мер
|
Характеристика |
Значение |
|
Пределы допускаемого относительного отклонения действительного номинального значения электрического сопротивления постоянному току от номинального, %, не более |
±3 |
|
Номинальное испытательное напряжение постоянного тока, кВ, не более |
10 |
|
Максимальное допустимое испытательное напряжение постоянного тока, кВ |
11 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
290x175x135 |
|
Масса, кг, не более |
2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C |
от ±18 до ±28 |
|
Рабочие условия измерений: -температура окружающего воздуха, °C - относительная влажность воздуха, % |
от ±10 до ±30 от 20 до 50 |
|
Средняя наработка на отказ, ч |
45000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на лицевую панель мер методом трафаретной печати и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплектность мер представлена в таблице 3.
Таблица 3- Комплектность мер
|
Наименование |
Обозначение |
Количество |
|
Мера электрического сопротивления однозначная МЭСО |
- |
1 шт. |
|
Мера электрического сопротивления однозначная МЭСО. Руководство по эксплуатации |
- |
1 экз. |
|
Мера электрического сопротивления однозначная МЭСО. Паспорт |
- |
1 экз. |
|
Мера электрического сопротивления однозначная МЭСО. Методика поверки |
МЭСО-18 МП |
1 экз. |
|
Мера электрического сопротивления однозначная МЭСО. Свидетельство о первичной поверке |
- |
1 экз. |
Поверка
осуществляется по документу МЭСО-18 МП «Меры электрического сопротивления однозначные МЭСО. Методика поверки», утвержденному ООО «ИЦРМ» 04.12.2018 г.
Основные средства поверки:
- источник питания измерительный 2290-10 (регистрационный номер в Федеральном информационном фонде 61902-15).
- калибратор-измеритель напряжения и силы тока 6430 (регистрационный номер в Федеральном информационном фонде 49633-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мер с требуемой точностью.
Знак поверки наносится на корпус мер и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
Приказ Госстандарта от 15.02.16 №146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
СНБА.411531.024ТУ Меры электрического сопротивления однозначные серии МЭСО.
Технические условия
