Измерители сопротивления взрывной цепи ХН2570П

Номер в ГРСИ РФ:	РБ 03 13 7907 21
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	ЗАО "ПО "Электроточприбор", г. Омск

Скачать

Описание типа РБ 03 13 7907 21 [2021-12-20]

rb-03-13-7907-21_2021-12-20.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Измерители сопротивления взрывной цепи ХН2570П (далее - измерители), предназначены для измерения сопротивления взрывных цепей при ведении взрывных работ в шахтах, в том числе опасных по газу и (или) пыли, а также на открытых разработках.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 7907 21
Наименование	Измерители сопротивления взрывной цепи ХН2570П
Год регистрации	2021
Номер сертификата	14050
Дата регистрации	2021-04-05
Срок действия	2025-12-25
Получатель сертификата	ЗАО "ПО "Электроточприбор", г. Омск, Российская Федерация (RU)

Производитель / Заявитель

ЗАО "ПО "Электроточприбор"

Адрес: 644046, г. Омск, пр. Карла Маркса, 18, литер С1, офис 300

Контакты: тел.(факс): +7 3812 39-63-07, info@etpribor.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверку проводить по приложению А к 2ПБ.999.049 РЭ "Измерители сопротивления взрывной цепи ХН2570П. Руководство по эксплуатации", утвержденной в 2015 г.
Признание поверки	Первичная при выпуске из производства, проводимой Омским ЦСМ (аттестат аккредитации - №RA.RU.311220, шифр поверительного клейма - ВЗ) (НТК №03-21).

Поверители

Скачать

Описание типа РБ 03 13 7907 21 [2021-12-20]

rb-03-13-7907-21_2021-12-20.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Нормативные документы

Назначение

Описание

Принцип действия измерителей заключается в измерении аналого-цифровым преобразователем, встроенным в микропроцессор (далее - МП), падения напряжения в измеряемой цепи и напряжения на опорном (образцовом) резисторе и дальнейшей обработке результатов измерения МП по программе, записанной в памяти. Измеряемая цепь подключается к измерителю двухпроводной линией. При подключении измеряемой цепи к измерителю запускается программа измерения и обработки информации. Информация МП подается на индикацию, отображающую результат измерения.

Измеритель выполнен в пластмассовом корпусе, состоящем из двух разъемных частей, скрепленных между собой винтами. На передней поверхности корпуса расположено индикаторное табло. Подключение измеряемых цепей осуществляется при помощи специальных зажимов, расположенных на боковой поверхности корпуса. Измеритель имеет встроенный источник питания (литиевый элемент питания).

Искробезопасность электрических цепей измерителя обеспечивается применением резисторов (залитых компаундом вместе с входным зажимом), ограничивающих ток в проверяемой взрывной цепи при нормальном и аварийном состоянии взрывной цепи до значений, определяемых требованиями ГОСТ 12.2.059-81.

Общий вид измерителей представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

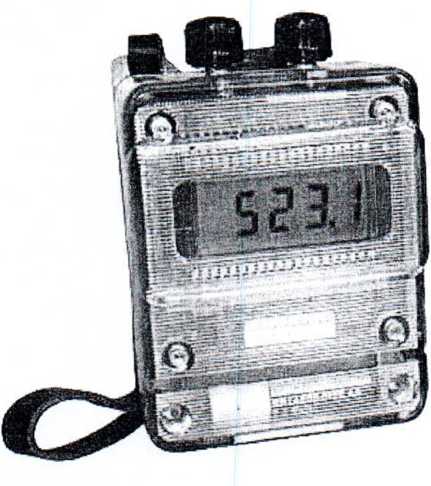

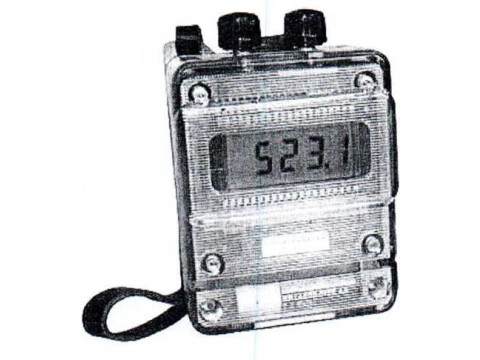

Рисунок 1 - Общий вид измерителей

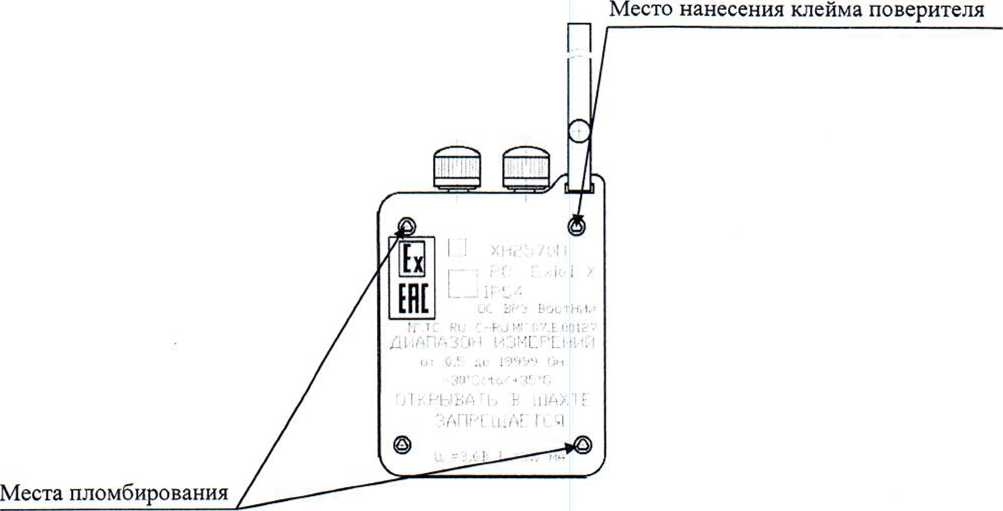

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Внутреннее программное обеспечение (далее - ПО) записывается в микропроцессор на этапе производства предприятием-изготовителем и в процессе эксплуатации не доступно для пользователя. ПО предназначено для обработки и отображения результатов измерения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ommetr 15000_lb.hex
Номер версии (идентификационный номер) ПО	1.0*
Цифровой идентификатор ПО	CRC16: 0x6206*
* допускается замена программного обеспечения на более новую версию.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений электрического сопротивления, Ом	от 0,5 до 19 999,0
Пределы допускаемой относительной погрешности измерений электрического сопротивления, %	±[0,5+0,001(Лк/Л-1)]*
Единица младшего разряда, Ом, в диапазоне измерений: - от 0,5 до 1 999,9 - от 2000 до 19 999	0,1 1,0
* где RK - значение верхнего предела диапазона измерений, Ом; R - измеренное значение, Ом.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Сила тока в измеряемой цепи, мА, не более	3
Время установления показаний, с, не более	5
Номинальное напряжение питания, В	3,6
Ток потребления, мА, не более	8
Габаритные размеры, мм, не более: - высота - длина - ширина	116 80 35
Масса, кг, не более	0,22
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха при температуре +35 °C, %, не более	от -30 до +35 98
Средний срок службы, лет	6
Средняя наработка на отказ, ч	15000
Маркировка взрывозащиты	РО Ex ia I Ma X

Знак утверждения типа

наносится на корпус измерителей литьевым способом и на титульные листы руководства по эксплуатации 2ПБ.999.049 РЭ и формуляра 2ПБ.999.049 ФО типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель сопротивления взрывной цепи	ХН2570П	1 шт.
Руководство по эксплуатации	2ПБ.999.049 РЭ	1 экз. на 5 измерителей
Формуляр	2ПБ.999.049 ФО	1 экз.
Комплект инструмента и принадлежностей	—	1 комплект

Поверка

осуществляется по документу 2ПБ.999.049 РЭ, Приложение А, утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 13.07.2015 г.

Основные средства поверки:

- магазин сопротивления Р4831 (per. № 6332-77);

- прибор электроизмерительный лабораторный переносной аналоговый М2051 (per. № 10077-85).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.

Знак поверки наносится в формуляр и (или) на свидетельство о поверке и на измерители в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
