Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4
| Номер в ГРСИ РФ: | РБ 03 03 7908 21 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
|
Описание типа РБ 03 03 7908 21 [2021-06-25]
rb-03-03-7908-21_2021-06-25.pdf
|
Скачать |
Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 (далее - приборы) предназначены для косвенного измерения модуля упругости на основе прямых измерений амплитуды перемещения штампа и ударной силы действующей на круглый, жесткий штамп.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 7908 21 |
| Наименование | Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 |
| Год регистрации | 2021 |
| Номер сертификата | 14051 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2025-03-27 |
| Получатель сертификата | ООО "СКБ Стройприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "СКБ Стройприбор"
Адрес: ул. Калинина, 11-Г, 454084, г. Челябинск, info@stroypribor.ru
Контакты: тел./факс (351) 790-16-13, 790-16-85, 790-16-85, info@stroypribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь из-за отсутствия эталонного оборудования (виброустановки) (НТК №03-21). |
| Методика поверки | Поверку проводить по разделу 4 7360-028-2010 РЭ "Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4. Руководство по эксплуатации", утвержденному в 2010 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой Челябинским ЦСМ (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА) (НТК №03-21). |
Поверители
Скачать
|
Описание типа РБ 03 03 7908 21 [2021-06-25]
rb-03-03-7908-21_2021-06-25.pdf
|
Скачать |
Описание типа
Назначение
Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 (далее - приборы) предназначены для косвенного измерения модуля упругости на основе прямых измерений амплитуды перемещения штампа и ударной силы действующей на круглый, жесткий штамп.
Описание
Конструктивно приборы состоят из нагрузочного устройства, плиты динамического нагружения и вторичного измерительного преобразователя (электронного блока), на передней панели которого размещены жидкокристаллический дисплей и клавиатура.
Нагрузочное устройство представляет собой направляющую, по которой свободно перемещается груз. В верхней части нагрузочного устройства расположен механизм фиксации и освобождения груза, в нижней части установлен амортизатор.
Плита динамического нагружения представляет собой круглый жесткий штамп, на котором установлены тензорезисторный датчик силы и акселерометр. Для передачи ударной силы от нагрузочного устройства к штампу на плите динамического нагружения установлена шаровая опора.
Приборы выпускаются трех модификаций ПДУ-МГ4 «УДАР», ПДУ-МГ4.01«УДАР» и ПДУ-МГ4 «ИМПУЛЬС», отличающихся диапазонами измерений, массой падающего груза и конструкцией нагружающего устройства.
В модификации ПДУ-МГ4 «УДАР» и ПДУ-МГ4.01«УДАР» груз движется по направ-ляющей под действием собственного веса, сила удара регулируется высотой установки груза.
В модификации ПДУ-МГ4 «ИМПУЛЬС» груз движется под действием пружинного ускорителя и автоматически возвращается в исходное положение.
При измерении плиту динамического нагружения устанавливают на контролируемую поверхность. На шаровую опору, расположенную на плите динамического нагружения, устанавливают нагрузочное устройство.
При измерении приборами ПДУ-МГ4 «УДАР» и ПДУ-МГ4.1 «УДАР» груз поднимают до защелкивания в механизме фиксации и освобождения груза, нагрузочное устройство устанавливают в вертикальное положение, после чего нажимают на спусковой рычаг для сброса груза.
При измерении прибором ПДУ-МГ4 «ИМПУЛЬС» плавно нажимают на рукояти нагрузочного устройства до сброса груза. После удара медленно опускают рукояти до возврата груза в исходное положение.
При падении груза на амортизатор возникает ударная сила, которая через круглый, жесткий штамп воздействует на контролируемую поверхность. Под действием силы возникает деформация упругих элементов тензорезисторного датчика, которая преобразуется в аналоговый электрический сигнал, изменяющийся пропорционально силе. Аналоговый электрический сигнал с акселерометра пропорционален ускорению, которое приобретает штамп под действием силы. Для преобразования величины ускорения штампа в перемещение применяется цифровой интегратор. Электрические сигналы с тензорезисторного датчика и акселерометра поступают во вторичный измерительный преобразователь (электронный блок) для аналого-цифрового преоб-разования, обработки и индикации результатов измерений.
ПДУ-МГ4 «ИМПУЛЬС» ПДУ-МГ4 «УДАР» и ПДУ-МГ4.1 «УДАР»

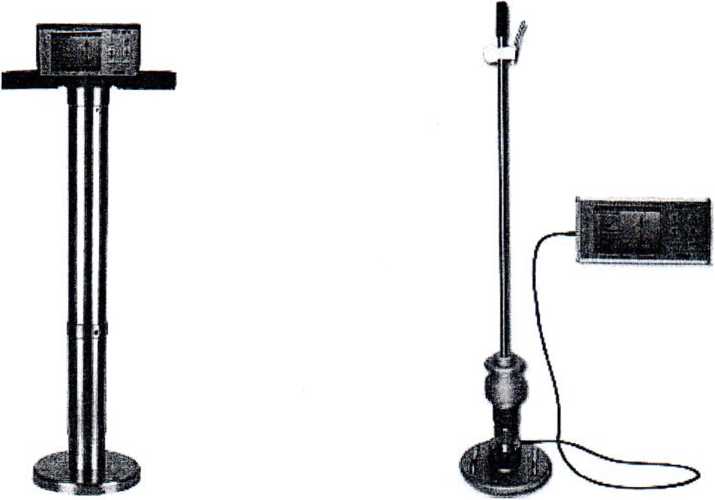

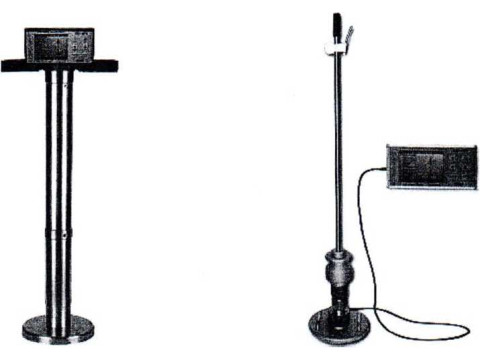

Рисунок 1 - Общий вид измерителя модуля упругости грунтов и оснований дорог ПДУ-МГ4

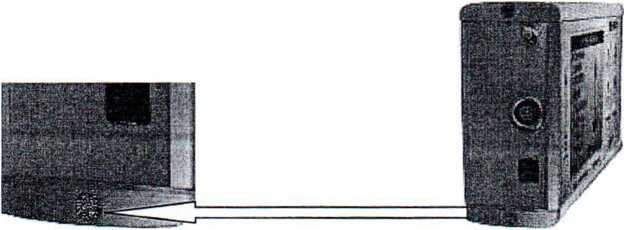

Рисунок 2 - Место пломбирования от несанкционированного доступа
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи). ПО реализует обработку результатов измерений, запись полученных результатов в память прибора и представление измерительной информации на дисплее электронного блока. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PDU-MG4 |
|
Номер версии (идентификационный номер) ПО |
VI.02 |
|
Цифровой идентификатор ПО |
0х2Е17 |
Технические характеристики
Метрологические и технические характеристики представлены в таблице 2. Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений силы, кН: - для модификации ПДУ-МГ4 «УДАР» - для модификаций ЦДУ-МГ4.01 «УДАР», ПДУ-МГ4 «ИМПУЛЬС» |
0,1-19,0 0,1 - 10,0 |
|
Диапазон измерений перемещения штампа, мкм модификации ПДУ-МГ4 «УДАР», ПДУ-МГ4.01 «УДАР», ПДУ-МГ4 «ИМПУЛЬС» |
50 - 9999 |
|
Пределы допускаемой абсолютной погрешности измерения силы, Н (F - измеряемая сила) |
±(0,01F±20) |
|
Пределы допускаемой абсолютной погрешности измерения перемещения штампа, мкм (L - измеряемое перемещение) |
±(0,03L+ 10) |
|
Диапазон измерений модуля упругости, МН/м2 - для модификации ПДУ-МГ4 «УДАР» - для модификаций ПДУ-МГ4.01 «УДАР», ПДУ-МГ4 «ИМПУЛЬС» |
5-370 5-300 |
|
Пределы допускаемой относительной погрешности измерения модуля упругости, %, где А число равное измеренному модулю упругости, МН/м2 |
± (0,024А+50/А+2) |
|
Масса падающего груза, кг - для модификации ПДУ-МГ4 «УДАР» - для модификаций ПДУ-МГ4.01 «УДАР» |
10,3 ±0,1 5,3 ±0,1 |
|
Максимальная высота падения груза , мм |
850 |
|
Напряжение питания, В |
3,0 |
|
Потребляемый ток, мА, не более |
164 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от минус 10 до плюс 40 95 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Полный средний срок службы, лет |
10 |
Габаритные размеры и масса приборов в соответствии с таблицей 3.
Таблица 3
|
Модификация прибора |
Нагрузочное устройство, мм |
Плита динамического нагружения, мм |
Электронный блок, мм |
Масса, кг |
|
ПДУ-МГ4 «УДАР» |
1285x0140 |
150x0300 |
160x86x39 |
32,0 |
|
ПДУ-МГ4.01 «УДАР» |
1285x0120 |
120x0200 |
160x86x39 |
17,0 |
|
ПДУ-МГ4 «ИМПУЛЬС» |
840x310x90 |
120x0200 |
160x86x39 |
17,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке измерителя, фотохимическим способом.
Комплектность
Таблица 4
|
Наименование и условное обозначение |
Количество, шт |
|
Измеритель модуля упругости грунтов и оснований дорог ПДУ-МГ4 | |
|
- электронный блок |
1 |
|
- нагрузочное устройство |
1 |
|
- плита динамического нагружения (ПДН) |
1 |
|
Кабель (ПДН - электронный блок) |
1 |
|
Стакан (приспособление для калибровки акселерометра) |
1 |
|
Кабель (удлинитель) акселерометра |
1 |
|
Кабель интерфейса USB |
1 |
|
CD с программным обеспечением |
1 |
|
Футляр для нагрузочного устройства |
1 |
|
Футляр для плиты динамического нагружения |
1 |
|
Руководство по эксплуатации, содержащее раздел «Методика поверки». Паспорт |
1 |
Поверка
осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации 7360-028-2010 РЭ, утвержденным ФГУ «Челябинский ЦСМ» 10.09.2010 г.
Основные средства поверки: виброустановка поверочная ВУП-МГ4, максимальное смещение (двойная амплитуда) 12,7 мм, диапазон воспроизводимых частот от 5 до 10000 Гц, погрешность ±1 %; динамометр электронный сжатия ДМС-20/2МГ4, НПИ 20 кН, класс точности 2 по ISO 376
Сведения о методах измерений
изложены в руководстве по эксплуатации «Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4. Руководство по эксплуатации 7360-028-2010 РЭ»
Нормативные документы
ТУ 7360-028-12585810-2010 Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4. Технические условия.
