Анализаторы цифровых каналов и трактов AnCom E-9
| Номер в ГРСИ РФ: | РБ 03 16 7914 21 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ООО "Аналитик ТелекомСистемы", г. Москва |
|
Описание типа РБ 03 16 7914 21 [2021-06-25]
rb-03-16-7914-21_2021-06-25.pdf
|
Скачать |
Анализаторы цифровых каналов и трактов AnCom Е-9 (далее по тексту - анализаторы) предназначены для воспроизведения тактовой частоты и формирования тестового сигнала, измерений параметров цифрового оборудования на первичном цифровом стыке Е1 (ГОСТ 26886-86).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 7914 21 |
| Наименование | Анализаторы цифровых каналов и трактов AnCom E-9 |
| Год регистрации | 2021 |
| Номер сертификата | 14057 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2025-05-06 |
| Получатель сертификата | ООО "Аналитик-ТС", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Аналитик-ТС"
Адрес: 125424, г. Москва, Волоколамское шоссе, 73, офис 323.
Контакты: тел. (факс): +7 (495) 775-60-11, info@analytic.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по 4221-015-11438828-19 МП "Анализаторы цифровых каналов и трактов AnCom E-9. Методика поверки", утвержденной в 2020 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой ООО "ЭТАЛОН-ТЕСТ", г. Москва, Зеленоград (аттестат аккредитации - №RA.RU.311710, шифр поверительного клейма- ВСА) (НТК №03-21). |
Поверители
Скачать
|
Описание типа РБ 03 16 7914 21 [2021-06-25]
rb-03-16-7914-21_2021-06-25.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы цифровых каналов и трактов AnCom Е-9 (далее по тексту - анализаторы) предназначены для воспроизведения тактовой частоты и формирования тестового сигнала, измерений параметров цифрового оборудования на первичном цифровом стыке Е1 (ГОСТ 26886-86).
Описание
Принцип действия основан на формировании и анализе тестовых сигналов с заданными параметрами, передаваемых и принимаемых по цифровым каналам передачи и групповым трактам первичной сети. Формирование тестового сигнала с тактовой частотой осуществляется от внутреннего задающего генератора. Синхронизация работы анализаторов по частоте осуществляется от внутреннего или внешнего источника или от синхросигнала, выделенного из входного сигнала. В анализаторе обеспечена возможность работы по двум каналам с симметричными входами и выходами.
Для проведения измерений анализаторы формируют цифровой сигнал без цикла или структурированный сигнал с вводом испытательной последовательности в выбранные канальные интервалы, регистрируют и анализируют ошибки в измерительном или рабочем сигнале. В качестве испытательных используются псевдослучайные и программируемые последовательности. Выходные тестовые сигналы выдаются в кодах HDB3 и AMI.
Дополнительно в анализаторах обеспечивается генерация и измерение фазового дрожания (джиттера) цифрового сигнала, внесение задержки в сигнал между выходом и входом и её измерение, введение и измерение отклонения тактовой частоты от номинального значения, а также оценка формы импульса входного цифрового сигнала.
Конструктивно анализаторы выполнены в виде переносных портативных моноблоков. На передних панелях расположены кнопка включения анализатора, сенсорный дисплей, который отображает информацию и обеспечивает управление, и световые индикаторы, которые отображают информацию о состоянии входных сигналов. На верхних панелях анализаторов расположены соединители симметричного типа, используемые при передаче и приёме тестовых сигналов. На нижних панелях анализаторов расположены соединтели для подключения внешнего блока питания, а также соединители USB, AUDIO, RS232, Ethernet.

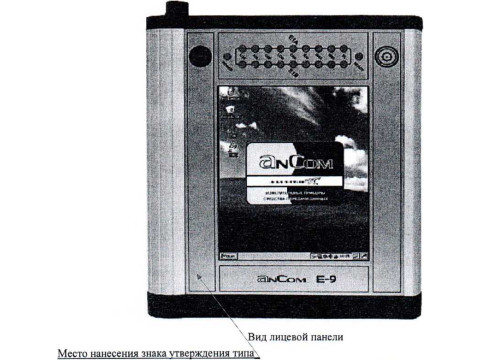

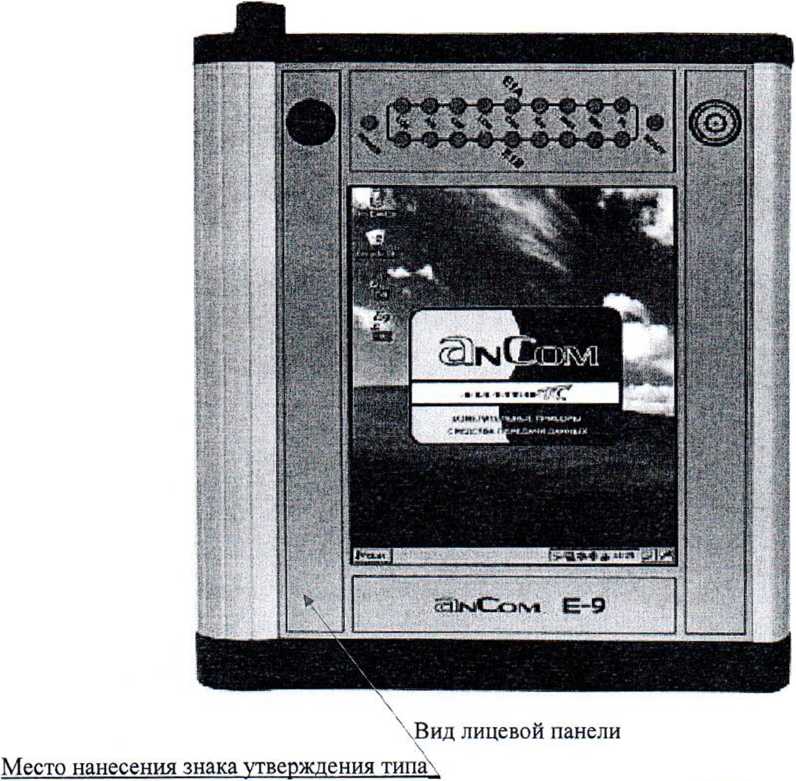

Внешний вид анализаторов, места нанесения знака утверждения типа и пломбирования представлены на рисунке 1.

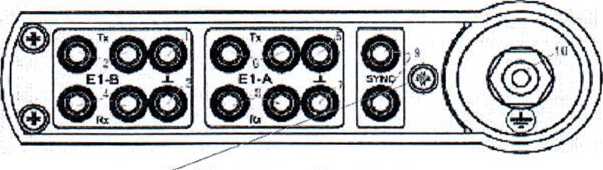

Вид верхней панели
место пломбирования

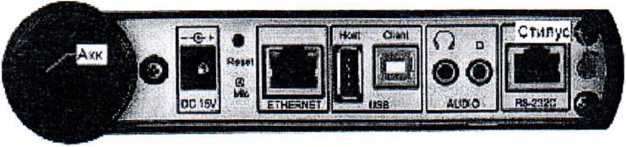

Вид нижней панели
Рисунок 1- Внешний вид анализатора
Программное обеспечение
В анализаторах устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" согласно Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
E1_DSP (AnComEl.bOO) |
E1_FPGA (AncomEl.rbf) |
|
Номер версии (идентификационный номер) ПО |
2.0 |
4.0 |
|
Цифровой идентификатор ПО |
B01C577BA622F04E 40E20D88833E5C50 |
13EB8E4C67A5A399E A1D575AF43E2D9C |
|
Алгоритм вычисления идентификатора ПО |
MD-5 |
MD-5 |
Технические характеристики
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Номинальное значение тактовой частоты тестового сигнала при работе от внутреннего задающего генератора, Гц |
2048000 |
|
Пределы допускаемой относительной погрешности воспроизведения тактовой частоты тестового сигнала при работе от внутреннего задающего генератора |
±8,0-1 О’6 |
|
Параметры импульсов выходного тестового сигнала: амплитуда, В длительность, нс |
3,0±0,3 244±25 |
|
Номинальное значение входного/выходного сопротивления, Ом |
120±24 |
|
Затухание отражения при согласованном подключении входов приемников каналов А и В не менее, дБ, в диапазонах частот: от 51 до 102 кГц включ. св. 102 до 2048 кГц включ. св. 2048 до 3072 кГц |
12 18 14 |
|
Допустимое затухание сигнала на входе приёмника в пределах, дБ |
40 |
|
Диапазон параметров вводимого и измеряемого фазового дрожания: диапазон частот, Гц амплитуда, ТИ |
от 20 до 105 от 10 до 0,36 |
|
Пределы допускаемой погрешности амплитуды вводимого фазового дрожания, ТИ |
±(0,05-D1} + 0,01) |
|
Пределы допускаемой погрешности измерения амплитуды фазового дрожания, ТИ |
±(0,05D +0,1) |
|
D - амплитуда фазового дрожания, ТИ - тактовый интервал, соответствующий интервалу времени передачи одного бита потока Е1 (488,3 нс). | |
Таблица 3 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
225x175x45 |
|
Масса анализаторов, кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре +25 °C, %, не более - атмосферное давление, кПа |
от +5 до +40 90 от 84,0 до 106,7 |
|
Параметры электрического питания: от внутреннего металлогидридного аккумулятора - напряжение постоянного тока, В от внешней сети переменного тока посредством сетевого блока питания - напряжение переменного тока (50+5 Гц), В |
12+1 220+22 |
|
Потребляемая мощность, ВА, не более |
35 |
Знак утверждения типа
наносится на лицевую панель анализатора или титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование комплектующего изделия |
Условное обозначение |
Количество, шт./экз. |
|
Анализатор цифровых каналов и трактов AnCom Е-9 |
- |
1 |
|
Комплект принадлежностей |
- |
1 |
|
Руководство по эксплуатации |
4221-015-11438828-19РЭ |
1 |
|
Формуляр |
4221-015-11438828-19ФО |
1 |
|
Методика поверки |
4221-015-11438828-19МП |
1 |
Поверка
осуществляется по документу 4221-015-11438828-19МП «Анализаторы цифровых каналов и трактов AnCom Е-9. Методика поверки», утвержденному ООО «КИА» 15.01.2020 г.
Основные средства поверки:
- осциллограф цифровой TDS 3052С (регистрационный номер в Федеральном информационном фонде (per. №) 19295-00);
- анализатор цифровых линий связи ANT-20 (per. № 15963-07);
- частотомер электронно-счётный 43-64 (per. № 9135-83);
- аттенюатор ступенчатый ручной 8494В (per. № 60237-15;
- аттенюатор ступенчатый ручной 8496В (per. № 60237-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
РД 45.237-2002 Измерители показателей ошибок и параметров дрожания и дрейфа фазы цифровых трактов. Технические требования
ТУ 4221-015-11438828-19 «Анализатор цифровых каналов и трактов AnCom Е-9. Технические условия»
