Приборы для измерения и регулировки углов установки колес автомобилей ТехноВектор (модификации 4108, 4214N, 4216, 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218)
| Номер в ГРСИ РФ: | РБ 03 19 4485 21 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Производитель / заявитель: | ООО "Технокар", г. Тула |
Приборы для измерения и регулировки углов установки колес автомобилей ТехноВектор (модификации 4108, 4214N, 4216, 5212, 5212R , 5214N, 5214NR, 5216, 5216R, 5214N +PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214,7216, 7218) (далее приборы) предназначены для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 4485 21 |
| Наименование | Приборы для измерения и регулировки углов установки колес автомобилей ТехноВектор (модификации 4108, 4214N, 4216, 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218) |
| Год регистрации | 2021 |
| Номер сертификата | 14060 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2025-03-12 |
| Получатель сертификата | ООО "Технокар", г. Тула, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Технокар"
Адрес: ул. Жаворонкова, д.1, оф.515, 300041, г. Тула
Контакты: т/ф (4872) 24-57-21, info@technocar.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверку приборов, в т.ч. находящихся в эксплуатации, для измерения и регулировки углов колес автомобилей ТехноВектор (модификации 4108, 4214N, 4216, 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218) проводить по методике МП 2511-0024-2009 (в редакции 2021 г.). |
| Признание поверки | Первичная при выпуске из производства: Тульский ЦСМС (номер реестра - №016, шифр поверительного клейма - ВЮ)(НТК №09-10). |
Поверители
Скачать
|
Описание типа РБ 03 19 4485 21 [2010-12-03]
rb-03-19-4485-21_2010-12-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 4485 21 [2016-04-01]
rb-03-19-4485-21_2016-04-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 4485 21 [2021-08-09]
rb-03-19-4485-21_2021-08-09.pdf
|
Скачать |
Описание типа
Назначение

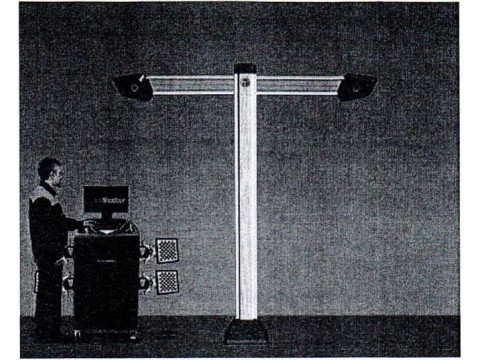

Приборы для измерения и регулировки углов установки колес автомобилей ТехноВектор (модификации 4108, 4214N, 4216, 5212, 5212R , 5214N, 5214NR, 5216, 5216R, 5214N +PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214,7216, 7218) (далее приборы) предназначены для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей.
Описание
Для приборов модификации 4108, 4214N, 4216, 5212, 5212R , 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC:
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.
Приборы содержат систему прецизионных датчиков с микропроцессорной системой обработки данных, компьютерную стойку с электронным блоком на базе персонального компьютера типа IBM с монитором и принтером, бескабельное дистанционное управление, комплект вспомагательных устройств и приспособлений.
Датчики скомпанованы в двух или четырех измерительных блоках — двух передних и двух задних. ИБ оснащены датчиками на базе линейных ПЗС матриц (инфракрасная технология) для измерения углов в горизонтальной плоскости для модификации 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, магниторезистивными датчиками поворота для модификации 4108, 4214N, 4216, электронными модулями для мониторинга угла поворота осей измерительных блоков для модификаций 5214N +PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, а так же датчиками - инклинометрами для измерения углов в вертикальной плоскости.
Для приборов модификации 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218: Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.
Приборы содержат систему технического зрения состоящую из видеокамер, компьютерную стойку с электронным блоком на базе персонального компьютера типа IBM с монитором и принтером, бескабельное дистанционное управление, плоские мишени с градиентным рисунком, комплект вспомогательных устройств и приспособлений.
Приборы обеспечивают контроль положений осей всех четырех колес автомобиля. Управление процессом измерений производится путем переключения программ с помощью клавиатур пульта ДУ или компьютерной стойки.
В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Приборы снабжены программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков для модификации 4108, 4214N, 4216, 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, а так же программой калибровки видеокамер системы технического зрения, позволяющей объединить видеокамеры в единую измерительную систему для модификации 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218.
Модификация прибора 4108 - оснащается 4 датчиками угла поворота и 4 датчиками инклинометрами для измерения вертикальных углов, расположенных в двух измерительных блоках. Измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 4108 подключаются к компьютерной стойке посредством кабелей.
Модификация прибора 4214N - оснащается 6 датчиками угла поворота и 8 датчиками инклинометрами для измерения вертикальных углов, расположенных в четырех измерительных блоках. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 4214N подключаются к компьютерной стойки посредством кабелей.
Модификация прибора 4216 - оснащается 8 датчиками угла поворота и 8 датчиками инклинометрами для измерения вертикальных углов, расположенных в четырех измерительных блоках. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 4216 подключаются к компьютерной стойки посредством кабелей.
Модификации прибора 5212, 5212R - оснащаются 4 ПЗС датчиками и 4 датчиками инклинометрами для измерения вертикальных углов. Передние измерительные блоки оснащены электронными уровнями, задние измерительные блоки-пузырьковыми уровнями. Измерительные блоки модификации 5212 подключаются к компьютерной стойке посредством кабелей. Измерительные блоки модификации 5212R подключаются к компьютерной стойке посредством высокочастотного радиоканала.
Модификации прибора 5214N, 5214NR - оснащаются 6 ПЗС датчиками и 8 датчиками инклинометрами для измерения вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 5214N подключаются к компьютерной стойке посредством кабелей. Измерительные блоки модификации 5214NR подключаются к компьютерной стойке посредством высокочастотного радиоканала.
Модификации прибора 5216, 5216R - оснащаются 8 ПЗС датчиками и 8 датчиками инклинометрами для измерения вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 5216 подключаются к компьютерной стойке посредством кабелей. Измерительные блоки модификации 5216R подключаются к компьютерной стойке посредством высокочастотного радиоканала.
Модификации прибора 5214N+PRRC, 5214NR+PRRC - оснащаются 6 ПЗС датчиками, 8 датчиками инклинометрами для измерения вертикальных углов и 4 электронными модулями для мониторинга углов поворота осей измерительных блоков. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 5214N подключаются к компьютерной стойке посредством кабелей.
Измерительные блоки модификации 5214NR подключаются к компьютерной стойке посредством высокочастотного радиоканала.
Модификации прибора 5216+PRRC, 5216R+PRRC - оснащаются 8 ПЗС датчиками, 8 датчиками инклинометрами для измерения вертикальных углов и 4 электронными модулями для мониторинга углов поворота осей измерительных блоков. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 5216 подключаются к компьютерной стойки посредством кабелей. Измерительные блоки модификации 5216R подключаются к компьютерной стойке посредством высокочастотного радиоканала.

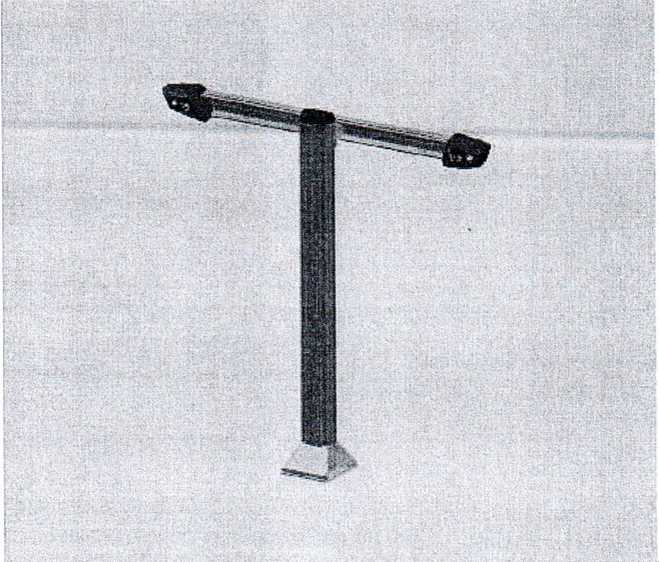

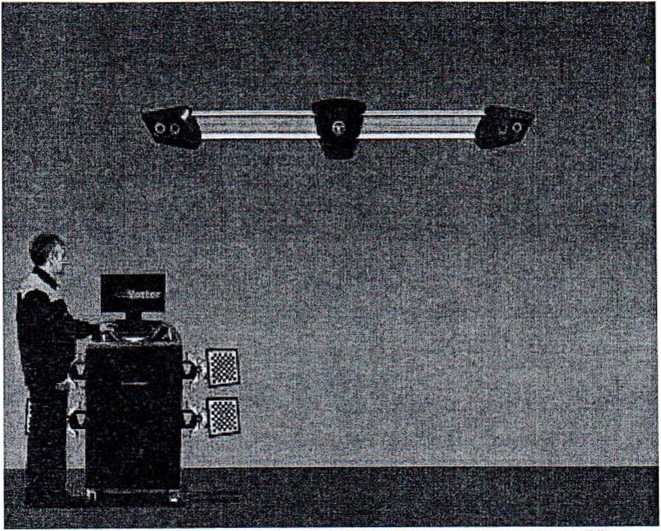

Рисунок 6 - модификация 7202 (Корпус камер тип Т)

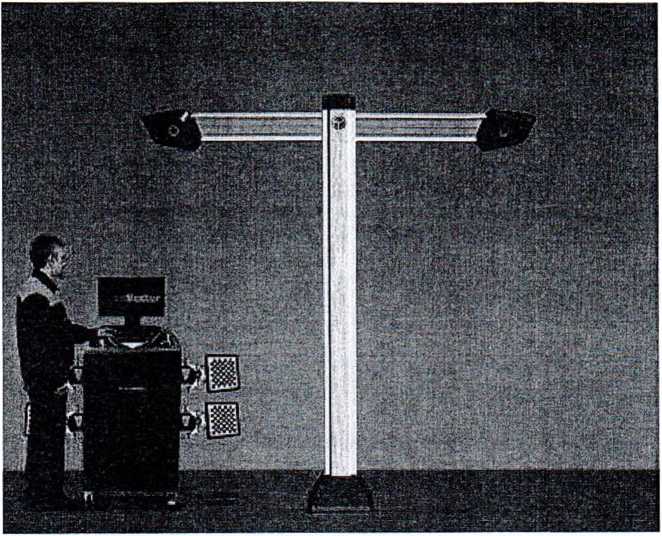

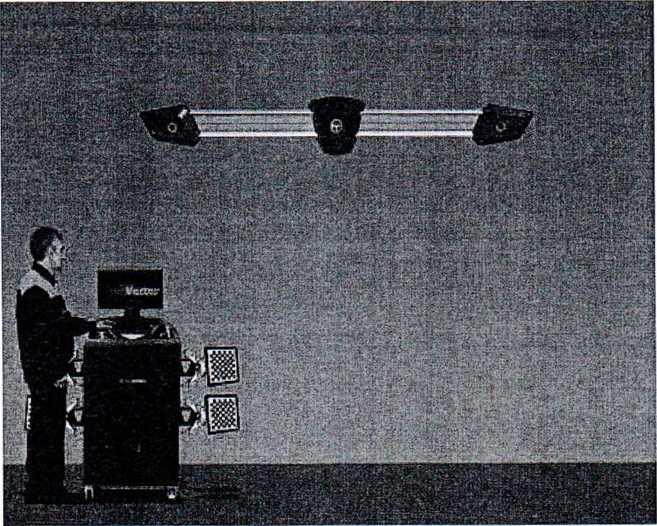

Рисунок 7 - модификация 7202 (Корпус камер тип К)
Рисунок 8 - модификация 7202 (Корпус камер тип М)

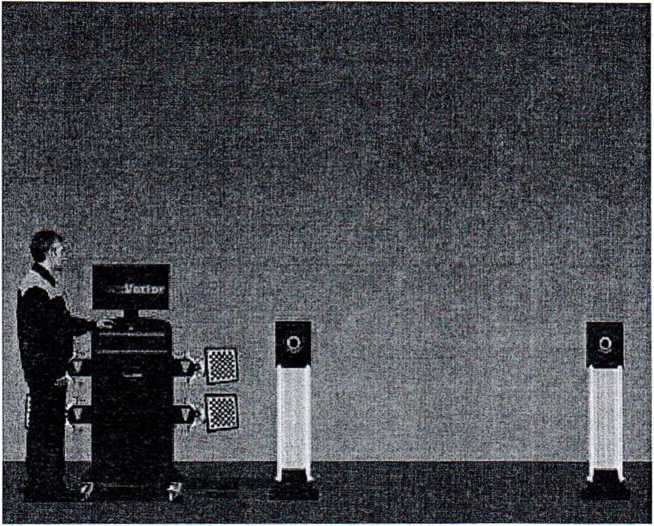

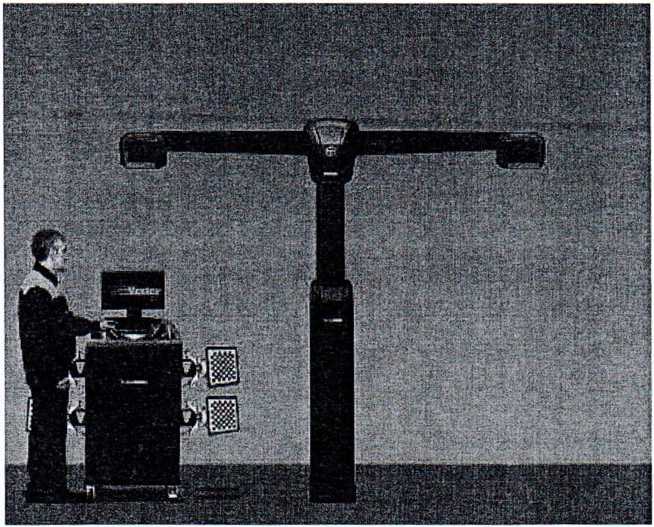

Рисунок 9 - модификация V 7204 Т А (Корпус камер тип Т)

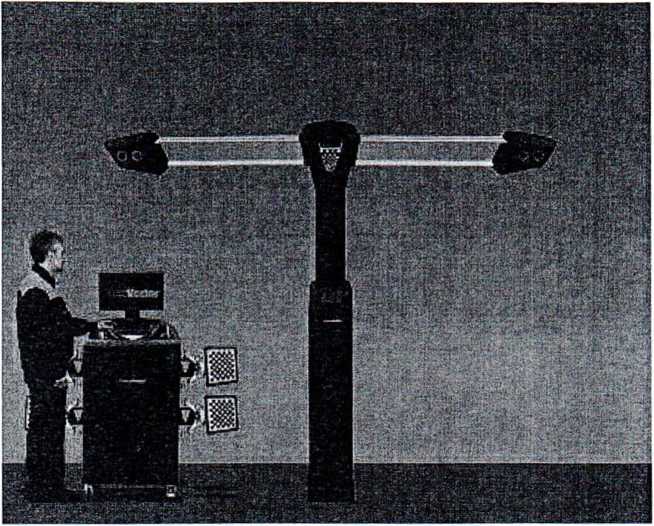

Рисунок 10 - модификация V 7204 Т Р (Корпус камер тип Т)
Рисунок 11 - модификация V 7204 Т S (Корпус камер тип Т)

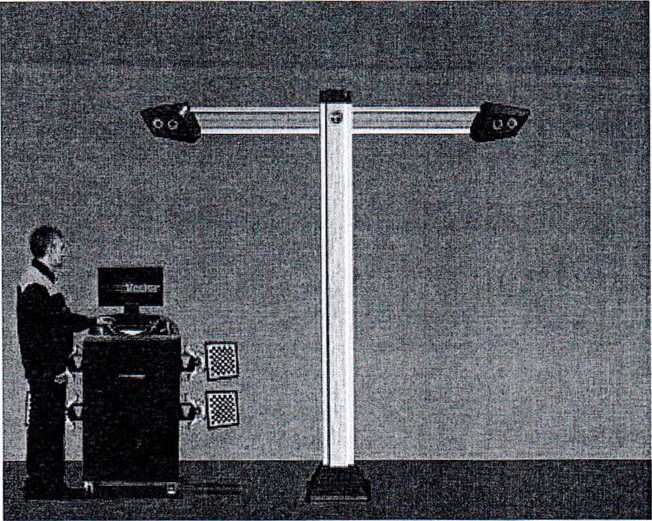

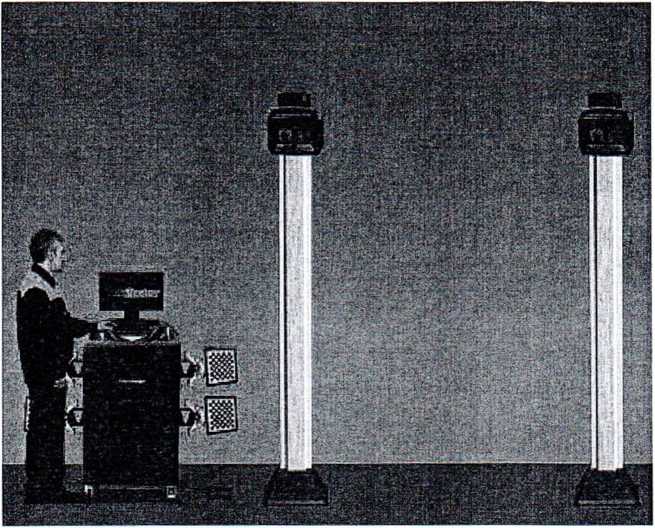

Рисунок 12 - модификация V 7204 Н А (Корпус камер тип Н)
Рисунок 13 - модификация 7204 Н Т (Корпус камер тип Н)

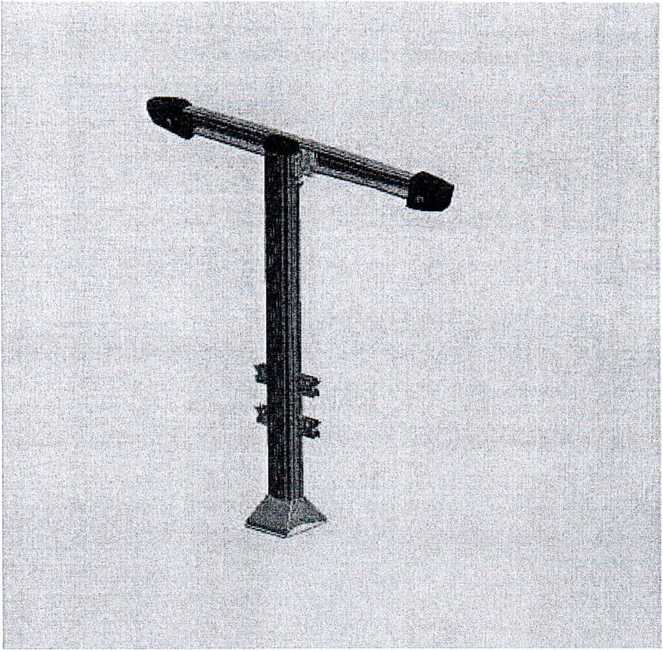

Рисунок 14 - модификация 7204 (Корпус камер тип К)

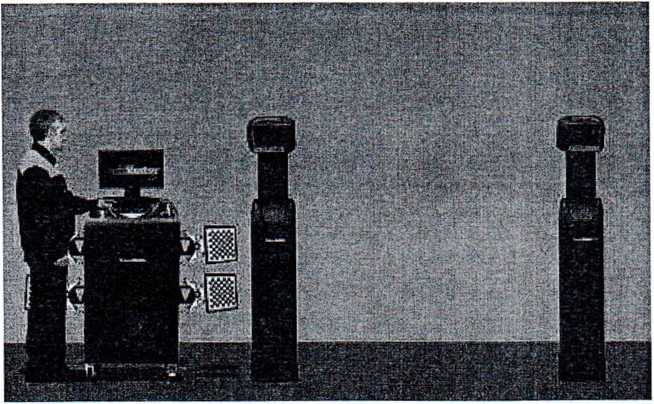

Рисунок 15 - модификации 7212, 7214 (Корпус видеокамер тип Т, оборудованный механизмом наклона камер)
Рисунок 16 - модификации 7212, 7214 (Корпус видеокамер тип Т, оборудованный механизмом подъема камер)
Программное обеспечение
В модификациях 4108, 4214N, 4216 приборы работают с программным обеспечением WAS Vector, установленным на электронный блок, и программным обеспечением Module_TV4, встроенным в измерительные блоки. Программное обеспечение Module_TV4 обеспечивает съем данных с датчиков и передачу данных на электронный блок. Обмен данными между электронным блоком и измерительными блоками осуществляется по проводам. Программное обеспечение WAS Vector обеспечивает управление процессом работы, получение и обработку данных от измерительных блоков, отображение, сохранение и печать полученных результатов измерений.
В модификациях 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC приборы работают с программным обеспечением WAS Vector, установленным на электронный блок, и программным обеспечением Module_TV5, встроенным в измерительные блоки. Программное обеспечение Module_TV5 обеспечивает съем данных с датчиков и передачу данных на электронный блок. Обмен данными между электронным блоком и измерительными блоками осуществляется по проводам или через радиоканал Bluetooth. Программное обеспечение WAS Vector обеспечивает управление процессом работы, получение и обработку данных от измерительных блоков, отображение, сохранение и печать полученных результатов измерений.
В модификациях 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218 приборы работают с программным обеспечением WAS Technovector, установленным на электронный блок, и программным обеспечением Module_TV7, встроенным в камены. Программное обеспечение Module_TV7 обеспечивает съемку и передачу данных на электронный блок. Обмен данными между электронным блоком и камерами осуществляется по проводам или через радиоканал WiFi. Программное обеспечение WAS Technovector обеспечивает управление процессом работы, получение и обработку данных от камер, отображение, сохранение и печать полученных результатов измерений.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
Vector.exe |
Vector3D.ex e |
Head.hex |
05020096.bi n |
video_modu le_tv7.1dr |
|
Номер версии (идентификационный номер) ПО |
2.2.14.651 |
1.5.18 |
2010.09 |
0096 |
00.01.05 |
|
Цифровой идентификатор ПО |
8d85ad574f 38ble6dab9 05bed8c61a 2а |
a9400efd83f e0fbl298b5 e50af61ede b |
3a81alcb30 7416730ef5 897490le90 Id |
88197f6a29 9358863436 ca41126ea5 6f |
cl6b82fbe4 67b8630ab0 ec756bae83 e9 |
|
Другие идентификационные данные (если имеются) |
WAS Vector |
WAS Technovect or |
Module_TV 4 |
Module_TV 5 |
Video_mod ule_TV7 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Программное обеспечение зарегистрировано как товарная марка Техно Вектор (Techno Vector) и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа.
В соответствии с Р 50.2.077-2014 и на основании результатов проверок уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню.
Технические характеристики
Таблица 2
|
Наименование параметра |
Модификации ТехноВектор | |||||
|
4108, 4214N, 4216 |
5212, 5212R,5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC |
7202, 7204, 7206, 7208, 7212,7214, 7216, 7218 | ||||
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений | |
|
Угол развала передних и задних колес |
±8° |
±5' |
±8° |
±3' |
±8° |
±3' |
|
Угол схождения передних и задних колес |
±5° |
±5' |
±5° |
±3' |
+5° |
±3' |
|
Угол поворота колес автомобиля |
±11° |
±10' |
±22° |
±10' |
±45° |
±10' |
|
Максимальная колесная база, м |
Не более 4 |
Не более 4 |
Не более 4 | |||
|
Максимальная ширина колеи, м |
Не более 1,8 |
Не более 1,8 |
Не более 1,8 | |||
|
Количество измерительных блоков/мишеней |
4(2) |
4 |
4 | |||
|
Масса, кг |
212 |
290 |
390 | |||
|
Габаритные размеры компьютерной стойки с установленными измерительными блоками/мишенями ш/г/в, мм |
Т серия 1290/770/1590 S серия 1440/770/1590 |
V серия 1660/770/1620 |
V серия 1630/650/1620 Т серия 1580/600/1590 | |||
|
Напряжение питания В, потребляемая мощность В'А |
220 (+10%, -15%) 350 |
220 (+10%, -15%) 350 |
220 (+10%, -15%) 350 | |||
|
Ток |
Переменный, 1 -фазный |
Переменный, 1 -фазный |
Переменный, 1 - фазный | |||
|
Рабочий диапазон температур, ° С |
от +10 до +35 |
от+10 до +35 |
от +10 до +35 | |||
|
Относительная влажность, % |
от 20 до 80 |
от 20 до 80 |
от 20 до 80 | |||
|
Средний срок службы, лет, не менее |
5 |
5 |
5 | |||
Время необходимое для полной диагностики положения осей колес автомобиля - (7... 10) мин.
Приборы сохраняют свои параметры после пребывания в обесточенном состоянии при температурах от минус 40 до плюс 40 0 С.
Приборы в упакованном для транспортирования виде обладают прочностью к воздействию механических факторов, возникающих при транспортировании (пиковое ударное ускорение 30 g, длительность действия ударного ускорения 2-5 мс).
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати, на электронный блок методом гравировки и на компьютерную стойку этикеткой.
Комплектность
Комплект поставки приборов в соответствии с таблицей 3.
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
|
1. Аксессуары в базовой комплектации | ||
|
1.1. Руководство по эксплуатации |
ТДТВ.421413.004-01РЭ |
1 |
|
1.2. Методика поверки |
МП 2511-0024-2009 |
1 |
|
1.3. Самоцентрирующийся колесный адаптер (захват) |
ТДТВ.301534.001-02 |
4 |
|
1.4. Стопор руля |
ТДТВ.304274.001 |
1 |
|
1.5. Упор для тормоза |
ТДТВ.304284.003 |
1 |
|
1.6. Поворотная платформа |
ТДТВ.304281.002 |
2 |
|
1.7. Фотоприемник пульта дистанционного управления |
ТДТВ.467851.003 |
1 |
|
1.8. Пульт дистанционного управления |
1 | |
|
2. Компьютерная стойка на выбор - серии V, Т, S | ||
|
2.1. Компьютерная стойка серии V | ||
|
2.1.1. Тумбочка на колесах с встроенной клавиатурой быстрого доступа |
ТДТВ.401263.100-04 |
1 |
|
2.1.2. Монитор |
1 | |
|
2.1.3. Электронный блок на базе ПК |
ТДТ.401263.100-01 |
1 |
|
2.1.4. Манипулятор «мышь» |
1 | |
|
2.1.5. Клавиатура |
1 | |
|
2.1.6. Колонки звуковые отдельные или встроенные в монитор |
1 | |
|
2.1.7. Блок питания/зарядки с встроенным сетевым фильтром | ||
|
2.1.7.1. Блок питания и зарядки с встроенным сетевым фильтром на выбор |
ТДТВ.401263.100-04 |
1 |
|
2.1.7.2. Блок питания с встроенным сетевым фильтром |
ТДТВ.401263.100-05 |
1 |
|
2.1.8. Принтер |
1 | |
|
2.2. Компьютерная стойка серии Т | ||
|
2.2.1. Тумбочка на колесах |
ТДТВ.401263.100-05 |
1 |
|
2.2.2. Монитор |
1 | |
|
2.2.3. Электронный блок на базе ПК |
ТДТВ.401263.100-01 |
1 |
|
2.2.4. Манипулятор «мышь» |
1 | |
|
2.2.5. Клавиатура |
1 | |
|
2.2.6. Колонки звуковые отдельные или встроенные в монитор |
1 | |
|
2.2.7. Блок питания/зарядки с встроенным сетевым фильтром на выбор | ||
|
2.2.7.1. Блок питания и зарядки с встроенным сетевым фильтром |
ТДТВ.401263.100-04 |
1 |
|
2.2.7.2. Блок питания с встроенным сетевым фильтром |
ТДТВ.401263.100-05 |
1 |
|
2.2.8. Принтер |
1 | |
|
2.3. Компьютерная стойка серии S | ||
|
2.3.1. Тумбочка на колесах комбинированная с 4 выдвижными ящиками для инструмента |
ТДТВ.401263.100-02 |
1 |
|
2.3.2. Монитор |
1 | |
|
2.3.3. Электронный блок на базе ПК |
ТДТВ.401263.100-01 |
1 |
|
2.3.4. Манипулятор «мышь» |
1 | |
|
2.3.5. Клавиатура |
1 | |
|
2.3.6. Колонки звуковые отдельные или встроенные в монитор |
1 | |
|
2.3.7. Блок питания/зарядки с встроенным сетевым фильтром на выбор | ||
|
2.3.7.1. Блок питания и зарядки с встроенным сетевым фильтром |
ТДТВ.401263.100-04 |
1 |
|
2.3.7.2. Блок питания с встроенным сетевым фильтром |
ТДТВ.401263.100-05 |
1 |
|
2.3.8. Принтер |
1 |
Для модификаций 4108, 4214N, 4216 - в соответствии с таблицей 4.
Таблица 4
|
Наименование |
Обозначение |
Кол-во |
|
3. Принадлежности специальные 4 серии | ||
|
3.1. Стяжка боковая |
ТДТВ.304312.001-01 |
2 |
|
3.2. Стяжка калибровочная |
ТДТВ.304312.001-03 |
1 |
|
3.3. Стяжка передняя |
ТДТВ.304312.001-02 |
1 |
|
3.4. Имитатор шасси - комплект |
ТДТВ.753211.001 |
1 |
|
3.5. Отвес калибровочный |
ТДТВ. 741244.001 |
2 |
|
3.6. Кабель соединительный ИБ |
ТДТВ.685623.004 |
4 |
|
3.7. Уровень калибровочный |
ТДТВ.7532 И.002 |
1 |
|
3.8. Измерительные блоки на выбор | ||
|
3.8.1. Измерительные блоки 4108 |
ТДТВ.401263.011 |
1 |
|
3.8.2. Измерительные блоки 4214N |
ТДТВ.401263.012 |
1 |
|
3.8.3. Измерительные блоки 4216 |
ТДТВ.401263.013 |
1 |
Для модификаций 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC - в соответствии с таблицей 5.
Таблица 5
|
Наименование |
Обозначение |
Кол-во |
|
4. Принадлежности специальные 5 серии | ||
|
4.1. Имитатор шасси - комплект |
ТДТВ.753211.002 |
1 |
|
4.2. Кабель соединительный ИБ |
ТДТВ.685623.004 |
4 |
|
4.3. Уровень калибровочный |
ТДТВ.753211.002 |
1 |
|
4.4. Измерительные блоки на выбор | ||
|
4.4.1. Измерительные блоки 5212 |
ТДТВ.401263.014 |
1 |
|
4.4.2. Измерительные блоки 5212R |
ТДТВ.401263.015 |
1 |
|
4.4.3. Измерительные блоки 5214N |
ТДТВ.401263.016 |
1 |
|
4.4.4. Измерительные блоки 5214NR |
ТДТВ.401263.017 |
1 |
|
4.4.5. Измерительные блоки 5216 |
ТДТВ.401263.018 |
1 |
|
4.4.6. Измерительные блоки 5216R |
ТДТВ.401263.019 |
1 |
|
4.4.7. Измерительные блоки 5214N PRRC |
ТДТВ.401263.020 |
1 |
|
4.4.8. Измерительные блоки 5214NR PRRC |
ТДТВ.401263.021 |
1 |
|
4.4.9. Измерительные блоки 5216 PRRC |
ТДТВ.401263.022 |
1 |
|
4.4.10. Измерительные блоки 5216R PRRC |
ТДТВ .401263.023 |
1 |
Для модификаций 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218 - в соответствии с таблицей 6.
Таблица 6
|
Наименование |
Обозначение |
Кол-во |
|
5. Корпус для видеокамер на выбор - тип Т, Н, М, К на выбор | ||
|
5.1. Корпус видеокамер одноколонный (одностоечный) -тип Т |
ТДТВ.304500.001 |
1 |
|
5.2. Корпус видеокамер двухколонный (двухстоечный) -тип Н |
ТДТВ.304500.002 |
1 |
|
5.3. Корпус видеокамер двухколонный (двухстоечный) для ямы - тип М |
ТДТВ.304500.003 |
1 |
|
5.4. Корпус видеокамер подвесной - тип К |
ТДТВ. 3045 00.004 |
1 |
|
6. Видеокамеры в зависимости от модификации | ||
|
6.1. Видеокамера 1,3Mpix/12 |
ТДТВ.401263.024 |
От 2 до 4 |
|
6.2. Видеокамера l,3Mpix/25 |
ТДТВ.401263.025 |
От 2 до 4 |
|
6.3. Видеокамера 1,3Mpix/16 |
ТДТВ.401263.026 |
От 2 до 4 |
|
7. Кабель соединительный для видеокамер |
ТДТВ.685623.005 |
От 2 до 9 |
|
8. Адаптер - разветвитель сетевой |
1 | |
|
9. Измерительные мишени передние |
ТДТВ 401263.051 |
2 |
|
10. Измерительные мишени задние |
ТДТВ 401263.052 |
2 |
Поверка
осуществляется в соответствии с документом МП 2511-0024-2009 «Приборы для измерения и регулировки углов установки колес автомобилей Техно Вектор (модификации 4108, 4214N, 4216, 5212, 5212R , 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218). Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Менделеева» 21.12.2009 г.
Основными средствами поверки являются:
- Квадрант цифровой КО-ЮЦ (Госреестр №58205-14).
- имитатор шасси автомобиля.
Сведения о методах измерений
ТДТВ.421413.004-01РЭ - «Приборы для измерения и регулировки углов установки колес автомобилей Техно Вектор». Руководство по эксплуатации, 2012 г.
Нормативные документы
1. ГОСТ 8.016-81 «ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
2. ГОСТ 25176-82. «Техническая диагностика. Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования».
3. Технические условия ТУ 4577-001-43551360-2009.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации о техническом регулировании.
Смотрите также
