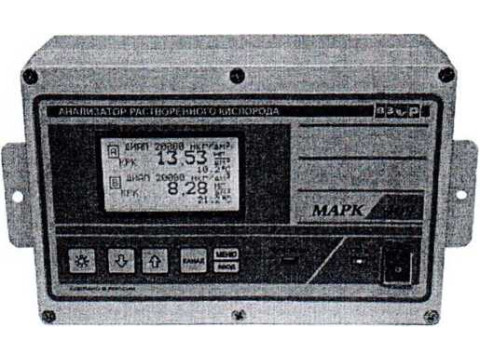

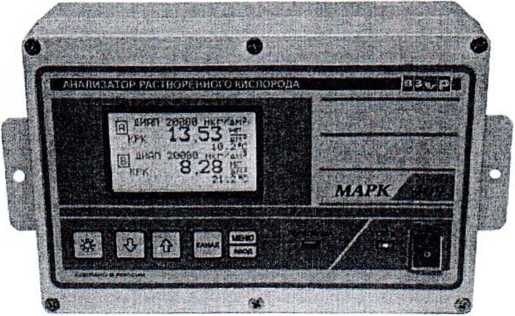

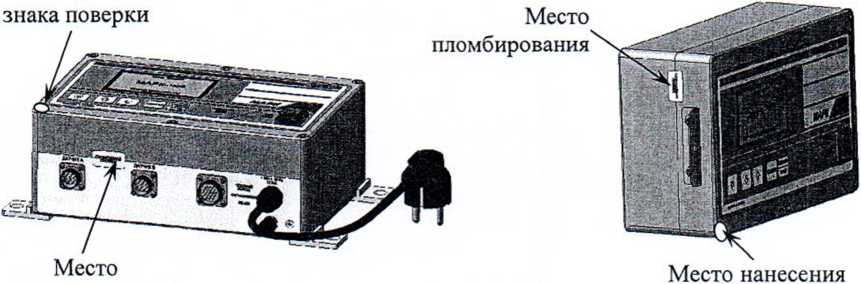

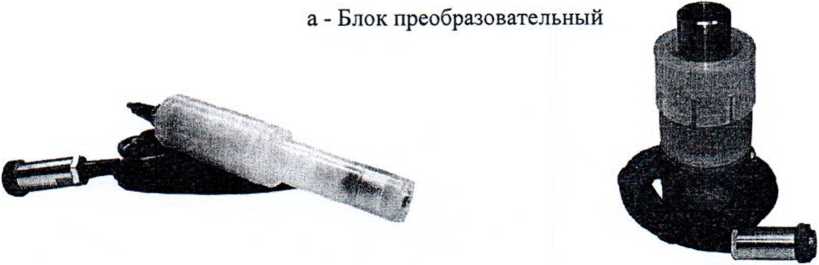

Анализаторы растворенного кислорода МАРК-409

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО:

- для платы индикации

4091.430.08.01

— для платы усилителя

409U.430.06.01

Номер версии (идентификационный номер) ПО:

- для платы индикации

08.01

- для платы усилителя

06.01

Цифровой идентификатор ПО:

- для платы индикации

0x91D9ACEl

- для платы усилителя

0x20C2CAF5

Наименование характеристики

Значение

Диапазон измерений анализатора:

а) массовой концентрации растворенного в воде кислорода при температуре анализируемой среды +20 °C, мг/дм3

- с датчиками кислородными ДК-409 и ДК-409Т

- с датчиком кислородным ДК-409ТМ

б) температуры анализируемой среды, °C

от 0 до 10

от 0 до 45 от 0 до +70

Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА:

- на нагрузке, не превышающей 500 Ом

- на нагрузке, не превышающей 2 кОм

от 4 до 20 от 0 до 5

Пределы допускаемой основной абсолютной погрешности анализатора при измерении КРК при температуре анализируемой среды +(20,0+0,2) °C и температуре окружающего воздуха +(20±5) °C, мг/дм3:

а) с датчиком кислородным ДК-409

- по индикатору

- по токовому выходу

б) с датчиком кислородным ДК-409Т

- по индикатору

- по токовому выходу

в) с датчиком кислородным ДК-409ТМ

- по индикатору

- по токовому выходу

±(0,0027+0,035-0 ±[(0,0027+0,005 • Quon)+0,03 5 • Q]

±(0,001+0,035'0 ±[(0,001 +0,005 • О,«0+0,035-0]

±(0,003+0,035-0 ±[(0,003+0,005 • Cduan)+0,035 • О]

Наименование характеристики

Значение

Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении КРК по индикатору и по токовому выходу, обусловленной изменением температуры анализируемой среды, на каждые ±5 °C от нормальной +(20,0±0,2) °C в пределах всего рабочего диапазона температур от 0 до +70 °C, мг/дм3

±(0,0005+0,013-0)

Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении КРК, обусловленной изменением температуры окружающего воздуха, на каждые ±10 °C от нормальной +(20±5) °C в пределах всего рабочего диапазона от +5 до +50 °C, мг/дм3:

- по индикатору

- по токовому выходу

±(0,0004+0,006 0) ±[(0,0004+0,0025 • Сд1/аи)+0,006 • С)]

Пределы допускаемой абсолютной погрешности анализатора при измерении КРК при температуре анализируемой среды, совпадающей с температурой градуировки, находящейся в диапазоне температур от +15 до +35 °C, при температуре окружающего воздуха +(20±5) °C, мг/дм3:

а) с датчиком кислородным ДК-409

- по индикатору

- по токовому выходу

б) с датчиками кислородными ДК-409Т

- по индикатору

- по токовому выходу

в) с датчиками кислородными ДК-409ТМ

- по индикатору

- по токовому выходу

±(0,0027+0,035-0) ±[(0,0027+0,005 • Сдиал)+0,03 5 • С)]

±(0,001+0,0350) ±[(0,001 +0,005 • Сдиа„)+0,035 • С)]

±(0,003+0,035-0) ±[(0,003+0,005 • Сдг(ОТ)+0,03 5 • С)]

Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды при температуре окружающего воздуха +(20±5) °C, °C

±0,3

Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении температуры анализируемой среды, обусловленной изменением температуры окружающего воздуха, на каждые ±10 °C от нормальной +(20±5) °C в пределах всего рабочего диапазона от +5 до +50 °C, °C

±0,1

Время установления показаний анализатора при измерении КРК to,9, мин, не более

2

Время установления показаний анализатора при измерении КРК ty, мин, не более:

- с датчиком кислородным ДК-409, ДК-409ТМ

- с датчиками кислородными ДК-409Т

30

60

Время установления показаний анализатора при измерении температуры анализируемой среды t0,9, мин, не более: - с датчиком кислородным ДК-409

- с датчиками кислородными ДК-409Т, ДК-409ТМ

7

1

Наименование характеристики

Значение

Время установления показаний анализатора при измерении температуры анализируемой среды ty, мин, не более: - с датчиком кислородным ДК-409

- с датчиками кислородными ДК-409Т, ДК-409ТМ

20 3

Время прогрева и установления теплового равновесия, ч, не более

0,5

Нестабильность показаний анализатора при измерении КРК за время 8 ч, мг/дм3:

а) с датчиком кислородным ДК-409

— по индикатору

- по токовому выходу

б) с датчиками кислородными ДК-409Т

- по индикатору

- по токовому выходу

в) с датчиками кислородными ДК-409ТМ

- по индикатору

- по токовому выходу

±(0,00135+0,0175-0) ±[(0,00135+0,0025 • Сдва„)+0,0175 • Q]

±(0,0005+0,0175-Q ±[(0,0005+0,0025 • Сдиай)+0,0175 • Q]

±(0,0015+0,0175-С) ±[(0,0015+0,0025 -0.0+0,0175-01

где С - измеренное значение КРК, мг/дм3; Сдиап - значение верхнего предела запрограммированного диапазона измерений КРК по токовому выходу, мг/дм3.

Наименование характеристики

Значение

Параметры электрического питания:

а) напряжение переменного тока, В:

- для анализатора исполнений МАРК-409, МАРК-409/1, МАРК-409Т, МАРК-409Т/1

- для анализатора исполнений МАРК-409/36,   МАРК-409/1/36,

МАРК-409Т/36, МАРК-409Т/1/36

б) частота переменного тока, Гц

220^ 36146

50±1

Потребляемая мощность при номинальном значении напряжения питания, В А, не более

10

Габаритные размеры, мм, не более:

а) блок преобразовательный щитового исполнения (без кабеля)

- высота

- ширина

- длина

б) блок преобразовательный настенного исполнения (без кабеля)

- высота

- ширина

- длина

в) датчик кислородный ДК-409

- диаметр

- длина (без кабеля)

г) датчики кислородные ДК-409Т, ДК-409ТМ

- диаметр

- длина (без кабеля)

115 146 252

95 170 266

030 135

050 110

Наименование характеристики

Значение

Масса, кг, не более:

- блок преобразовательный

- датчик кислородный ДК-409 (без кабеля)

- датчик кислородный ДК-409Т, ДК-409ТМ (без кабеля)

2,6 0,1 о,з

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность окружающего воздуха при температуре +35 °C и более низких температурах без конденсации влаги, %, не более

- атмосферное давление, кПа (мм рт.ст.)

от +5 до +50

80

от 84,0 до 106,7

Параметры анализируемой среды:

- температура, °C

- давление, МПа

- содержание солей, г/дм3

- pH

- расход анализируемой среды через кювету проточную для датчика кислородного ДК-409, см3/мин

- расход анализируемой среды через датчик кислородный ДК-409Т либо ДК-409ТМ, см3/мин

от 0 до +70 0,1

от 0 до 40

от 4 до 12

от 70 до 600

от 100 до 1500

Средний срок службы анализатора, лет, не менее

10

Средняя наработка на отказ, ч, не менее

40000

Наименование

Обозначение

Количество, штук, на исполнение МАРК-

Os О

409/36

409/1

409/1/36

409Т

409Т/36

409Т/1

409Т/1/36

Блок преобразовательный

ВР37.01.000

1

-

-

-

-

-

-

-

ВР37.01.000-02

-

1

-

-

-

-

-

-

ВР40.01.000

-

-

1

-

-

-

-

-

ВР40.01.000-02

-

-

-

1

-

-

-

-

ВР37.01.000-01

-

-

-

-

1

-

-

-

ВР37.01.000-03

-

-

-

-

-

1

-

-

ВР40.01.000-01

-

-

-

-

-

-

1

-

ВР40.01.000-03

-

-

-

-

-

-

-

1

Наименование

Обозначение

Количество, штук, на исполнение МАРК-

409

409/36

409/1

409/1/36

409Т

409Т/36

409Т/1

409Т/1/36

Датчик кислородный:

1) ДК-409Т:

- без кабельной вставки;

- с кабельной вставкой**;

ВР40.02.000

ВР40.02.000-01

*

*

*

*

-

-

-

-

2) ДК-409Т:

- без кабельной вставки;

- с кабельной вставкой**;

ВР40.05.000-01

ВР40.05.000-02

-

-

-

-

*

*

*

*

3) ДК-409ТМ:

- без кабельной вставки;

- с кабельной вставкой***.

ВР40.05.000-03

ВР40.05.000-04

—

-

Комплект монтажных частей

ВР37.03.000

1

1

1

1

1

1

1

1

Комплект монтажных частей

ВР49.06.000

1

1

-

-

1

1

-

-

Руководство по эксплуатации

ВР37.00.000РЭ

1

1

1

1

1

1

1

1

Паспорт

ВР37.00.000ПС

1

1

1

1

1

1

1

1
